Special Tools Required

20-121

Hatch Handle Replacement

Fastener Locations

: Nut, 2

D

C

B

6 x 1.0 mm
9.8 N·m (1.0 kgf·m, 7.2 lbf·ft)

A

A

A

B

KTC trim tool set SOJATP2014

NOTE:

• Put on gloves to protect your hands.
• Use the appropriate tool from the KTC trim tool set to

avoid damage when prying components.

1. Remove the hatch trim panel (see page 20-54).

2. Using a trim tool, gently pry out the hatch handle

cover (A) to detach the hook (B) from each side.

3. Remove the nuts, and pull the hatch handle (C) out

through the hole in the hatch. Take care not to kink
the hatch opener cable (D).

4. Disconnect the hatch opener cable (A) from the

hatch handle (B), then remove the handle.

5. Install the handle in the reverse order of removal,

and note these items:

• Make sure the hatch opener cable is connected

securely.

• Make sure the hatch opens properly.

05/06/27 18:25:13 61S6M040_200_0122

０１

＊０１

Ｓ６Ｍ６Ａ００Ｊ１８５３３５３０９２８ＫＢＡＴ１０

20-122

Openers

Hatch Latch Replacement

Fastener Locations

: Bolt, 3

A

C

B

6 x 1.0 mm
9.8 N·m
(1.0 kgf·m, 7.2 lbf·ft)

A

B

NOTE: Put on gloves to protect your hands.

1. Remove the hatch trim panel (see page 20-54).

2. Disconnect the hatch lock actuator connectors (A)

and hatch latch switch connector (B), and detach
the hatch latch switch connector from the hatch.

3. While holding the hatch latch (C), remove the bolts,

then remove the latch from the hatch.

4. Disconnect the hatch opener cable (A) from the

latch and the bushing (B).

NOTE: Check the bushing for damage and replace if
necessary.

5. Install the latch in the reverse order of removal, and

note these items:

• Make sure each connector is plugged in properly,

and the cable is connected properly.

• Make sure the cable actuates the latch before you

close the hatch.

• Make sure the hatch opens properly and locks

securely.

05/06/27 18:25:13 61S6M040_200_0123

＊０１

Ｓ６Ｍ６Ａ００Ｊ２０１７０７０００００ＫＢＡＴ００

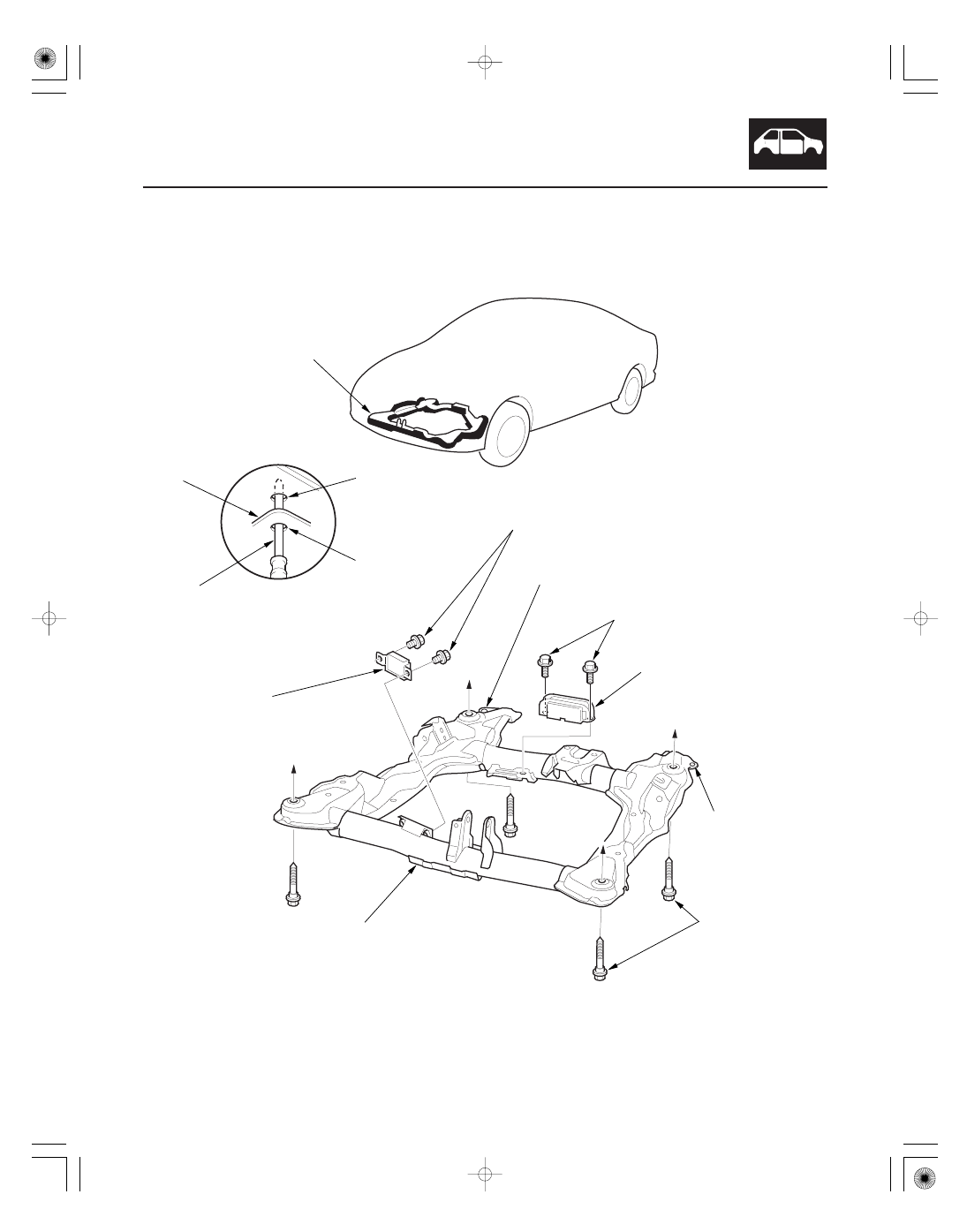

Subframe Torque

20-123

Frame

Subframe Replacement

8 x 1.25 mm
26 N·m
(2.7 kgf·m, 20 lbf·ft)

FRONT SUSPENSION
SUBFRAME

To body

FRONT DAMPER
(For some models)

SPECIAL BOLTS
14 x 1.5 mm
103 N·m
(10.5 kgf·m,
76 lbf·ft)

To body

To body

To body

INSTALLATION
REFERENCE HOLE

INSTALLATION
REFERENCE
HOLE

SCREWDRIVER or
TAPERED PUNCH

INSTALLATION
REFERENCE HOLE
(Subframe side)

REFERENCE HOLE
(Body side)

SUBFRAME

Reference holes alignment

8 x 1.25 mm
26 N·m
(2.7 kgf·m, 20 lbf·ft)

REAR DAMPER
(For some ’05-06 models)

FRONT SUSPENSION
SUBFRAME

After loosening the subframe mounting bolts, be sure to replace them with new ones.

Replace.

05/06/27 18:25:14 61S6M040_200_0124

＊０１

Ｓ６Ｍ６Ａ００Ｊ２０１０００２７１６５ＫＢＡＴ００

Brace and Gusset

20-124

Frame

Frame Brace and Gusset Replacement

8 x 1.25 mm
22 N·m
(2.2 kgf·m, 16 lbf·ft)

8 x 1.25 mm
22 N·m
(2.2 kgf·m, 16 lbf·ft)

To body To body

To body

To body

FRONT STRUT BRACE

RIGHT REAR
DAMPER GUSSET

To body

To body

8 x 1.25 mm
22 N·m
(2.2 kgf·m, 16 lbf·ft)

REAR LOWER
ARM BRACE

REAR FLOOR
CROSS MEMBER

8 x 1.25 mm
22 N·m
(2.2 kgf·m, 16 lbf·ft)

LEFT REAR
DAMPER GUSSET

To body

To body

SIDE FRAME BRACE

To body

8 x 1.25 mm
22 N·m
(2.2 kgf·m, 16 lbf·ft)

To body

REAR DAMPER
GUSSETS

REAR LOWER ARM BRACE
(For some ’05-06 models)

FRONT STRUT BRACE
(For some ’05-06 models)

SIDE FRAME BRACE
