Removal

17-25

Steering Column Removal and Installation

D

A

A

C

B

E

8 x 1.25 mm
28 N·m (2.9 kgf·m,
21 lbf·ft)

8 x 1.25 mm
16 N·m (1.6 kgf·m,
12 lbf·ft)

SRS components are located in this area. Review the SRS component locations (see page 23-10) and precautions and
procedures (see page 23-11) before performing repairs or service.

1. Record the radio station presets, and disconnect the battery.

2. Remove the driver’s airbag assembly and the steering wheel (see page 17-22).

3. Remove the driver’s dashboard lower cover (see page 20-63), and the driver’s dashboard under cover (see page

20-63).

4. Remove the column covers (A).

5. Remove the combination switch assembly (B) from the steering column shaft by removing the screw (C) on the

top of the combination switch. Disconnect the 5P, 14P, and 16P connectors from the switch.

6. Disconnect the 6P and two 7P connectors from the ignition switch. Disconnect the harness clips from the steering

column.

7. Disconnect the steering joint (D), and remove it from the column shaft.

8. Remove the steering column (E) by removing the attaching nuts and bolts.

(cont’d)

05/06/27 18:15:09 61S6M040_170_0026

０２

Installation

17-26

Power Steering

Steering Column Removal and Installation (cont’d)

A

C

B

E

F

8 x 1.25 mm
28 N·m (2.9 kgf·m,
21 lbf·ft)

8 x 1.25 mm
28 N·m (2.9 kgf·m,
21 lbf·ft)

D

1. Install the steering column in the reverse order of

removal, and note these items:

• Take care not to let the sliding capsules fall out of

the position during column installation.

• Make sure the wires are not caught or pinched by

any parts.

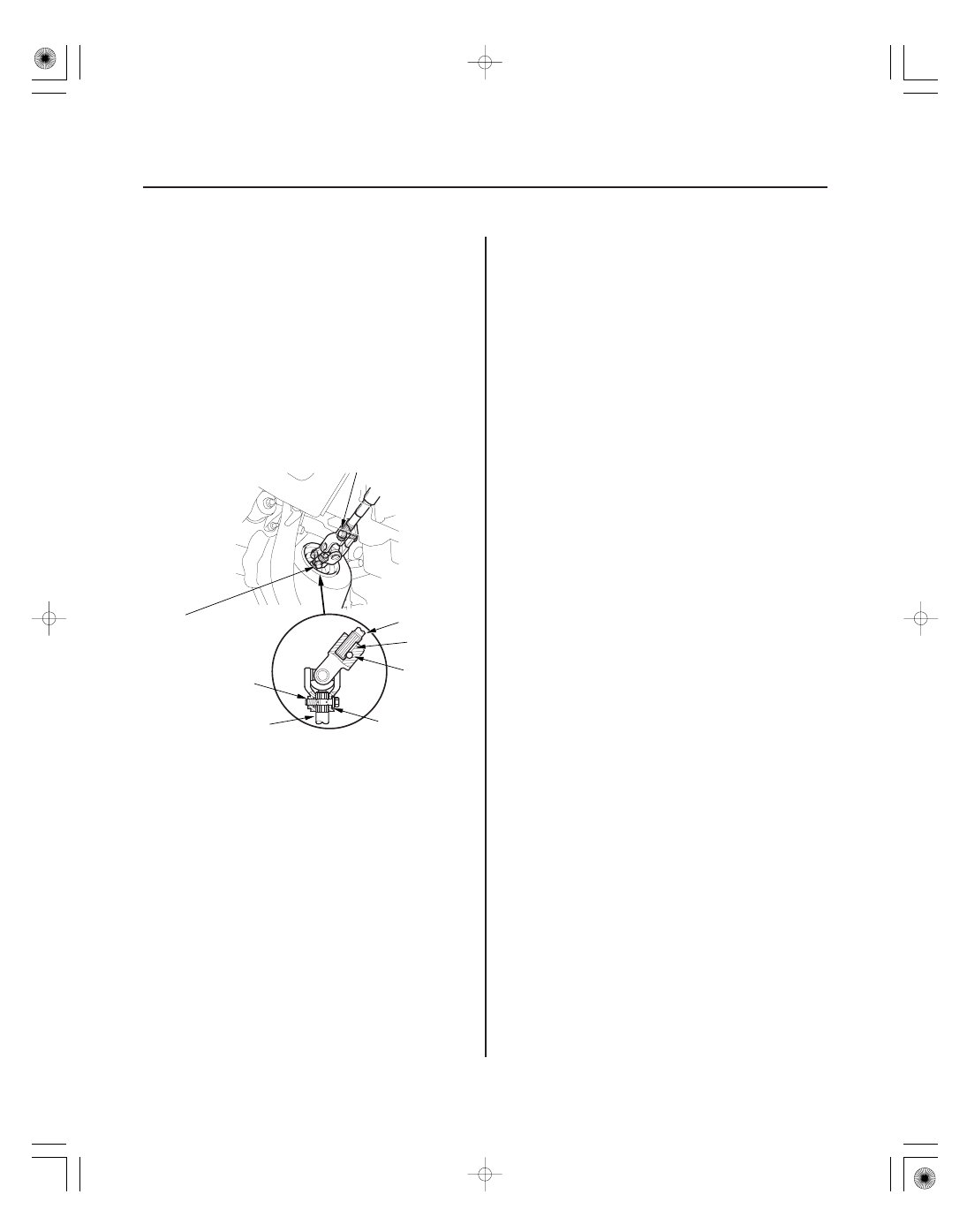

2. Insert the upper end of the steering joint onto the

steering shaft (A) (line up the bolt hole (B) with the
flat portion (C) on the shaft).

3. Slip the lower end of the steering joint onto the

pinion shaft (D) (line up the bolt hole (E) with the
groove (F) around the shaft), and loosely install the
lower joint bolt. Be sure that the lower joint bolt is
securely in the groove in the pinion shaft.

4. Pull on the steering joint to make sure that the

steering joint is fully seated. Then install the upper
joint bolt and tighten both bolts to the specified
torque .

5. Install the driver’s dashboard lower cover

(see page 20-63).

6. Install the driver’s dashboard under cover

(see page 20-63).

7. Finish the installation, and note these items:

• Make sure the wire harness is routed and

fastened properly.

• Make sure the connectors are properly connected.
• Reinstall the steering wheel (see page 17-24).
• Reconnect the battery.
• 2002-2004 models: Do the ECM/PCM idle learn

procedure (see page 11-349).

• Do the power window control unit reset

procedure (see page 22-148).

• Enter the anti-theft code for the radio, then enter

the customer’s radio station presets.

• Set the clock.
• Verify horn and turn signal switch operation.

05/06/27 18:15:09 61S6M040_170_0027

＊０１

Ｓ６Ｍ６Ａ００Ｆ００００００５７１０１ＭＡＡＴ３０

Tilting load (upward/downward):

Standard: 68 N (7.0 kgf, 15 lbf) or below

17-27

Steering Column Tilt Operation Check

UPWARD

DOWNWARD

1. Set the steering wheel in the straight driving

position, and loosen the tilt lever fully.

2. Attach the spring scale to the highest point of the

steering wheel, and set the tilting position at the
lowest.

3. Pull the spring scale straight up, and read the

operation load during tilting.

4. Attach the spring scale to the lowest point of the

steering wheel.

5. Pull the spring scale straight down, and read the

operation load during tilting.

6. If the measurement is more than the specification,

adjust the tilt lever preload (see page 17-29).

05/06/27 18:15:09 61S6M040_170_0028

０１

Ｓ６Ｍ６Ａ００Ｆ００００００５７１０１ＭＣＡＴ００

17-28

Power Steering

Steering Column/Tilt Lever Inspection/Adjustment

A

C

C

B

• Check the steering column ball bearing (A) and the steering joint bearings (B) for play and proper movement. If any

bearing is noisy or has excessive play, replace the steering column as an assembly.

• Check the sliding capsules (C) for distortion and breakage. If there is distortion or breakage, replace the steering

column as an assembly.
