Special Tools Required

Removal

Installation

14-366

Shafts and Clutches

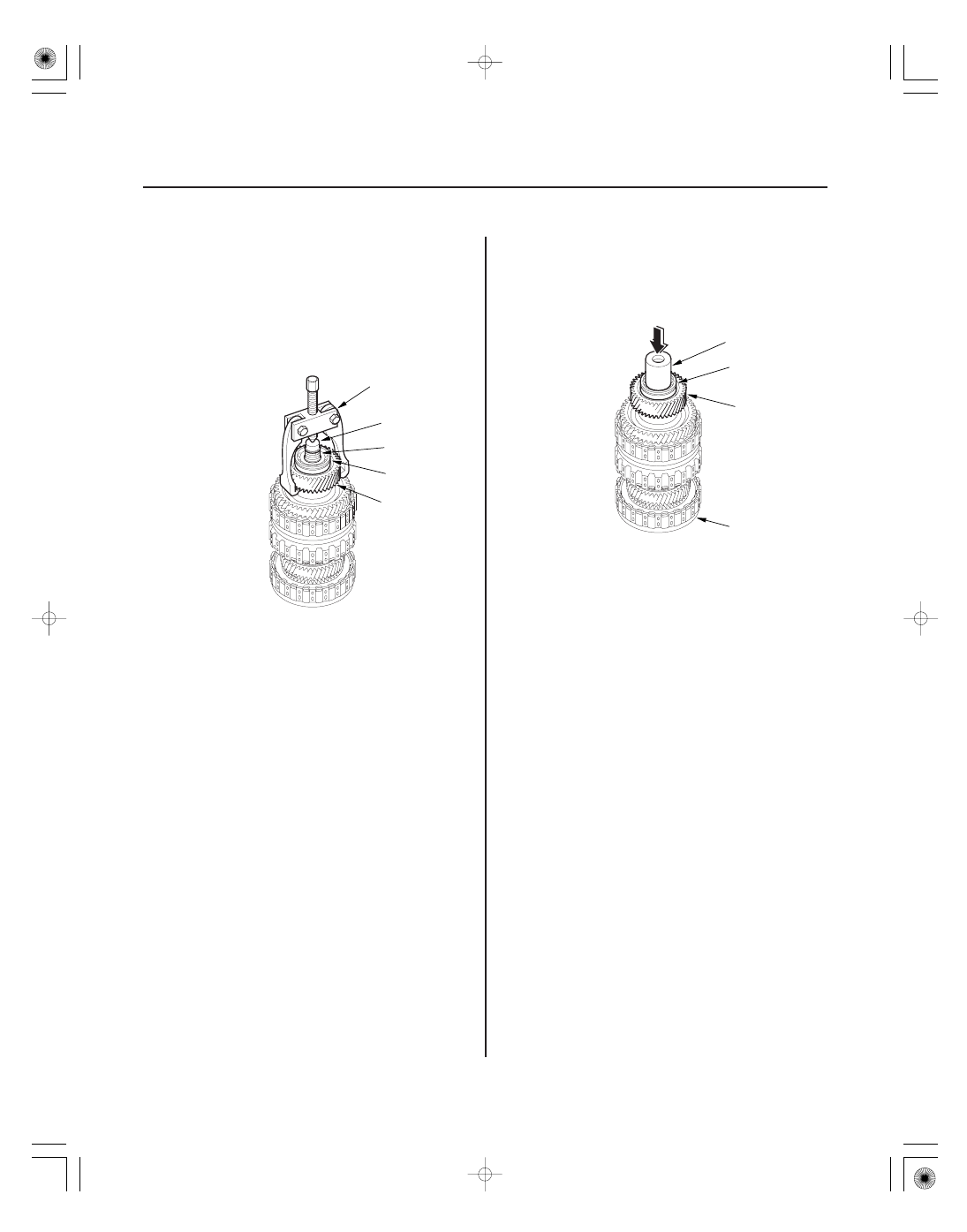

Secondary Shaft Ball Bearing, Idler Gear Removal and Installation

C

A

B

E

D

07QAD-P0A0100

C

A

B

Attachment, 42 mm I.D. 07QAD-P0A0100

Place a shaft protector (A) on the secondary shaft (B),
and set the puller (C) under the idler gear (D), then
remove the idler gear and ball bearing (E).

Install the idler gear (A) on the secondary shaft (B), and
install the ball bearing (C) over the idler gear with the
special tool and a press.

05/06/27 17:59:30 61S6M040_140_0367

０１

０２

０３

Ｓ６Ｍ６Ａ０２Ｅ１０４１１３５４１８１ＭＡＡＴ００

−

−

Standard: 0.04

0.12 mm (0.002

0.005 in.)

14-367

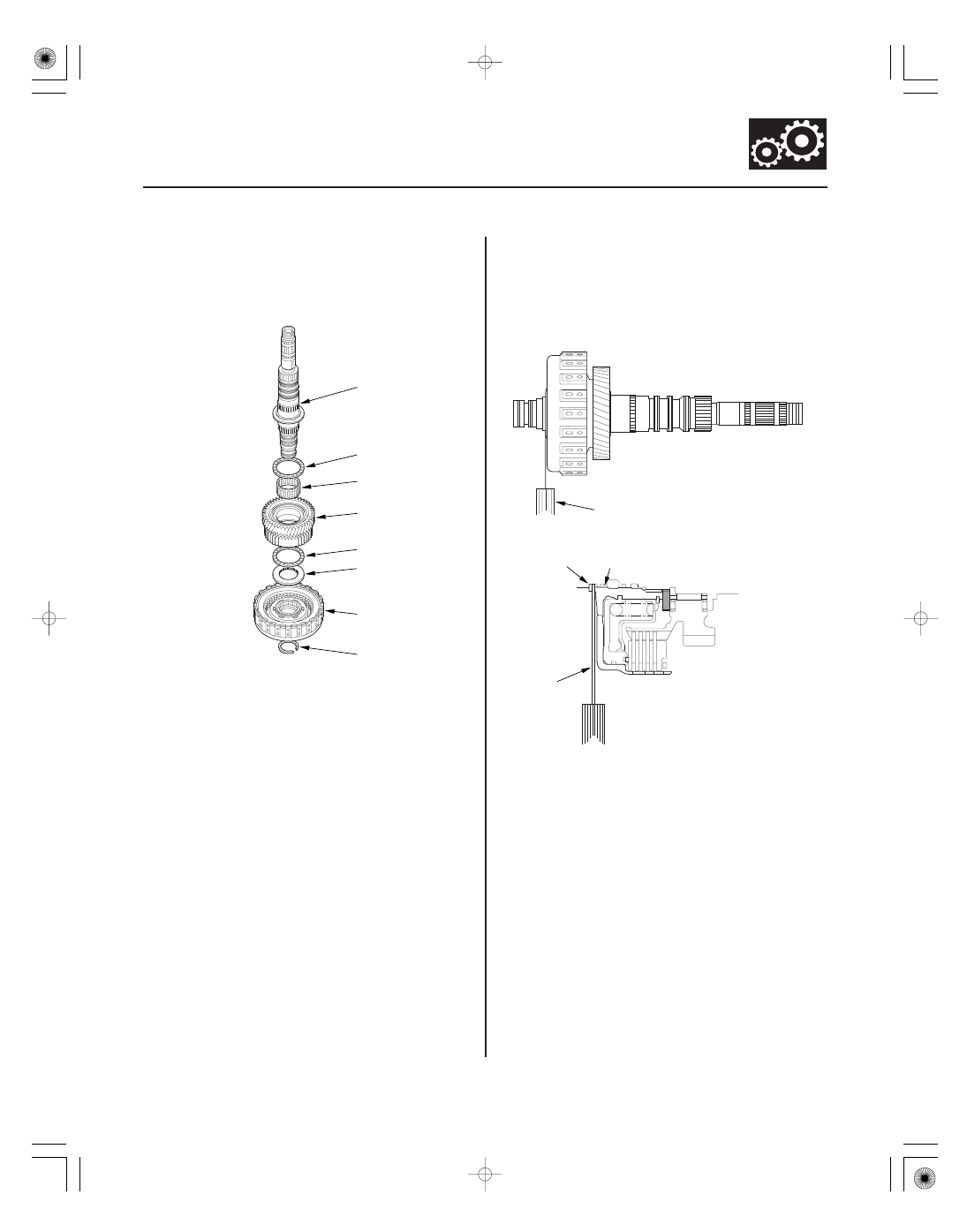

Secondary Shaft 2nd Gear Clearance Inspection

G

A

B

C

D

E

F

H

C

A

B

C

1. Install the thrust needle bearing (A), needle bearing

(B), 2nd gear (C), thrust needle bearing (D),
37 x 58 mm thrust washer (E), and 2nd clutch (F) on
the secondary shaft (G), then secure them with the
snap ring (H).

2. Measure the clearance between the snap ring (A)

and the 2nd clutch guide (B) with a feeler gauge (C),
in at least three places. Use the average as the
actual clearance.

(cont’d)

05/06/27 17:59:30 61S6M040_140_0368

THRUST WASHER, 37 x 58 mm

No.

Part Number

Thickness

14-368

Shafts and Clutches

Secondary Shaft 2nd Gear Clearance Inspection (cont’d)

3. If the clearance is out of standard, remove the

37 x 58 mm thrust washer and measure its
thickness.

4. Select and install a new thrust washer, then

recheck.

1

90511-PRP-010

3.900 mm (0.154 in.)

2

90512-PRP-010

3.925 mm (0.155 in.)

3

90513-PRP-010

3.950 mm (0.156 in.)

4

90514-PRP-010

3.975 mm (0.156 in.)

5

90515-PRP-010

4.000 mm (0.157 in.)

6

90516-PRP-010

4.025 mm (0.158 in.)

7

90517-PRP-010

4.050 mm (0.159 in.)

8

90518-PRP-010

4.075 mm (0.160 in.)

9

90519-PRP-010

4.100 mm (0.161 in.)

10

90520-PRP-010

4.125 mm (0.162 in.)

11

90521-PRP-010

4.150 mm (0.163 in.)

12

90522-PRP-010

4.175 mm (0.164 in.)

13

90523-PRP-000

4.200 mm (0.165 in.)

14

90524-PRP-000

4.225 mm (0.166 in.)

15

90525-PRP-000

4.250 mm (0.167 in.)

16

90526-PRP-000

4.275 mm (0.168 in.)

17

90527-PRP-000

4.300 mm (0.169 in.)

18

90528-PRP-000

4.325 mm (0.170 in.)

19

90529-PRP-000

4.350 mm (0.171 in.)

20

90530-PRP-000

4.375 mm (0.172 in.)

5. After replacing the thrust washer, make sure the

clearance is within standard.

6. Disassemble the shaft and gears.

05/06/27 17:59:30 61S6M040_140_0369

＊０１

０２

０３

Ｓ６Ｍ６Ａ０２Ｅ１０４１１３５４１７１ＭＡＡＴ００

Special Tools Required

14-369

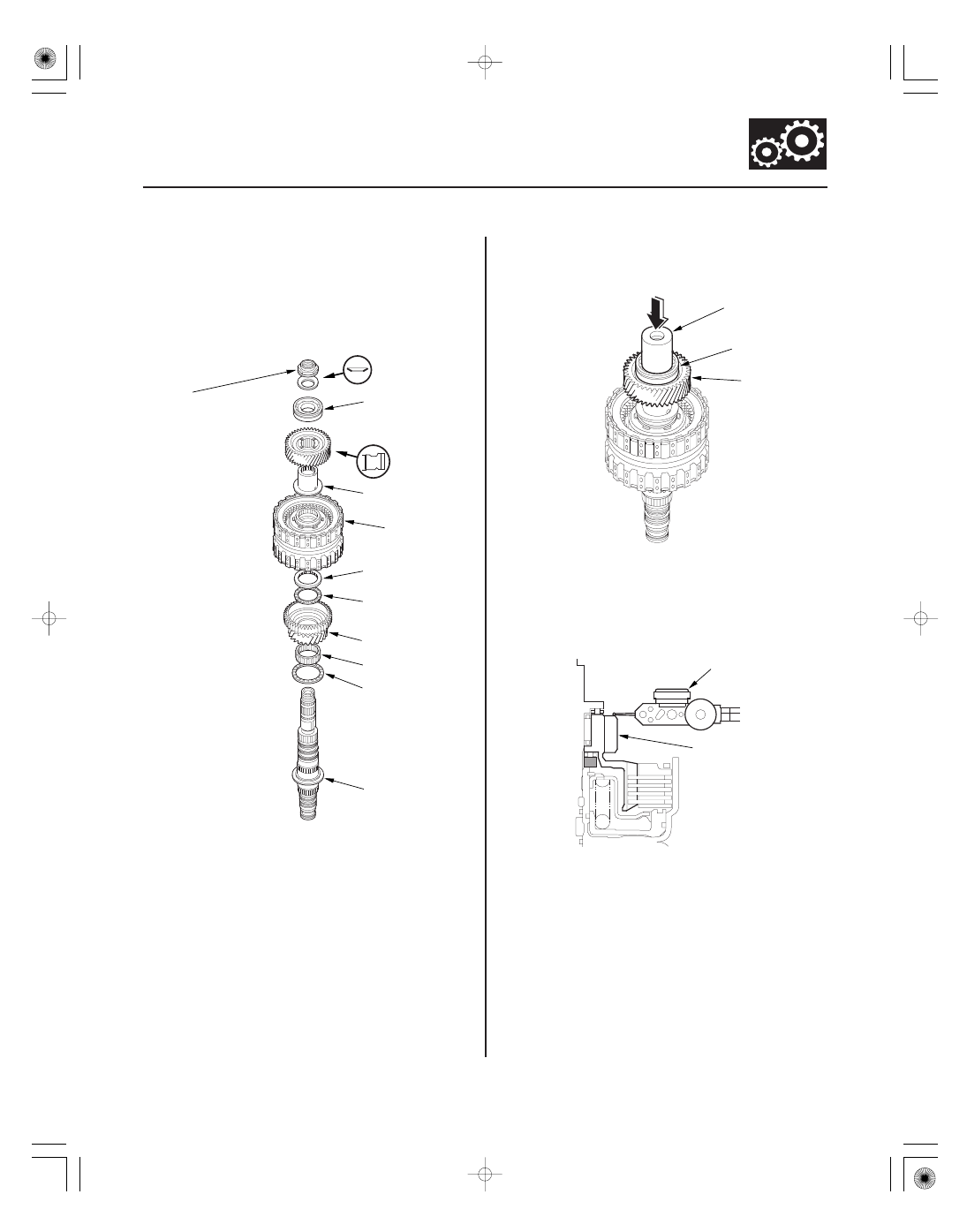

Secondary Shaft 1st Gear Clearance Inspection

K

J

I

G

F

E

D

C

B

A

H

L
24 x 1.25 mm
29 N·m
(3.0 kgf·m, 22 lbf·ft)

07QAD-P0A0100

J

I

A

B

Attachment, 42 mm I.D. 07QAD-P0A0100

1. Install the thrust needle bearing (A), needle bearing

(B), 1st gear (C), thrust needle bearing (D), 40 x
51.5 mm thrust washer (E), 1st/3rd clutch (F), and
3rd gear collar (G) on the secondary shaft (H).

2. Install the idler gear (I), then install the ball bearing

(J) on the idler gear with the special tool and a
press.

3. Install the conical spring washer (K) and locknut (L),

then tighten the locknut to 29 N·m (3.0 kgf·m,
22 lbf·ft).

4. Turn the secondary shaft assembly upside down,

and set the dial indicator (A) on the 1st gear (B).

(cont’d)
