Standard:
A Ball bearing surface (transmission housing side):

30.020

30.033 mm (1.1819

1.1824 in.)

B Distance collar surface:

39.937-39.950 mm (1.5723-1.5728 in.)

C Needle bearing surface (clutch housing side):

5-speed model:

40.000-40.015 mm (1.5748-1.5754 in.)

6-speed model:

35.000-35.015 mm (1.3780-1.3785 in.)

Service Limit:
A:

29.97 mm (1.180 in.)

B:

39.883 mm (1.5702 in.)

C:

5-speed model: 39.95 mm (1.5723 in.)
6-speed model: 34.95 mm (1.3760 in.)

Standard:

0.02 mm (0.001 in.) max.

Service Limit: 0.05 mm (0.002 in.)

13-55

Countershaft Inspection

C

B

A

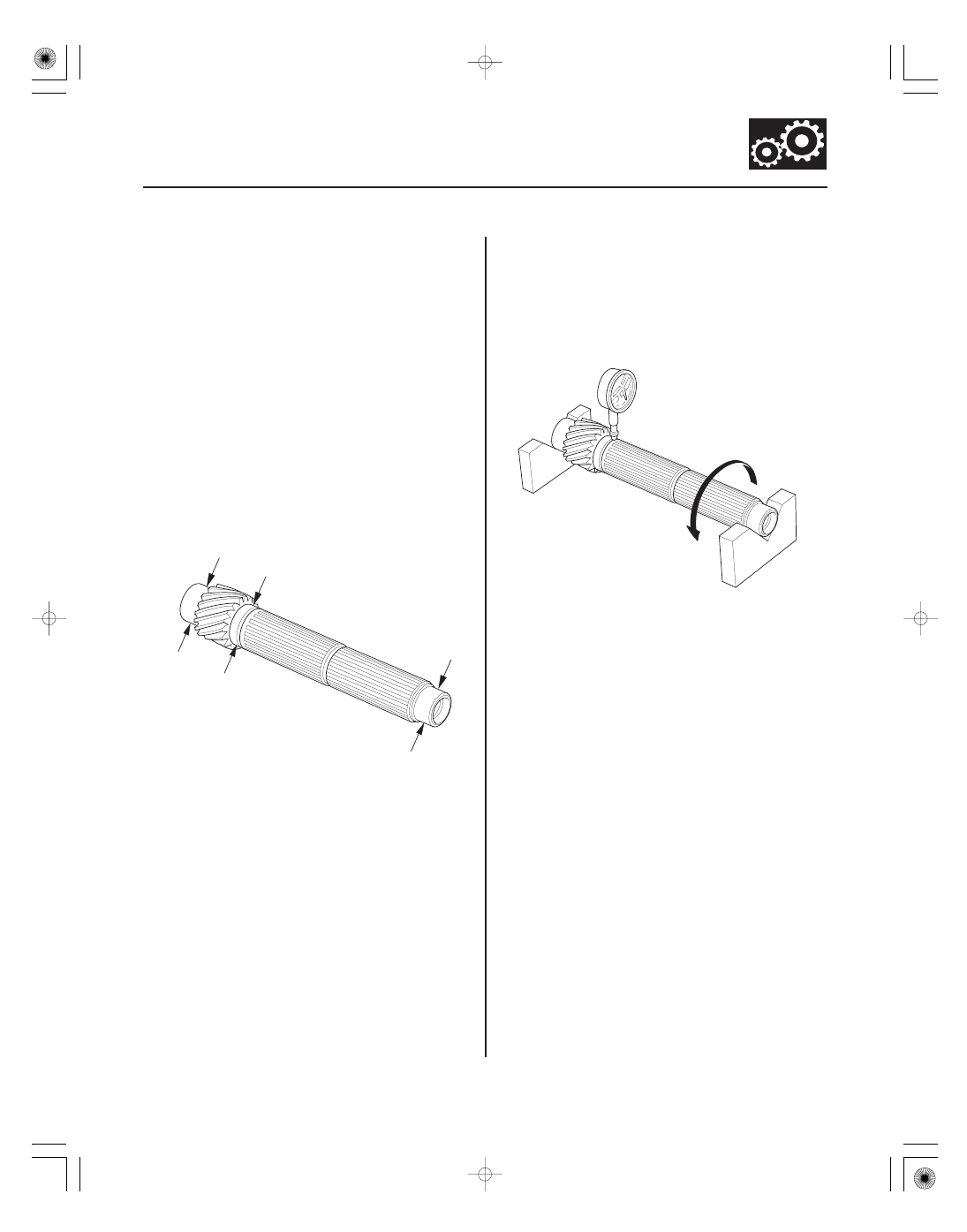

1. Inspect the gear and bearing surfaces for wear and

damage, then measure the countershaft at points A,
B, and C. If any part of the countershaft is less than
the service limit, replace it.

2. Inspect the runout by supporting both ends of the

countershaft. Then rotate the countershaft two
complete turns while measuring with a dial gauge.
If the runout exceeds the service limit, replace the
countershaft.

05/06/27 18:10:19 61S6M040_130_0055

＊０３

Ｓ６Ｍ６Ａ０１Ｅ３４１５０２０００００ＬＤＡＴ００

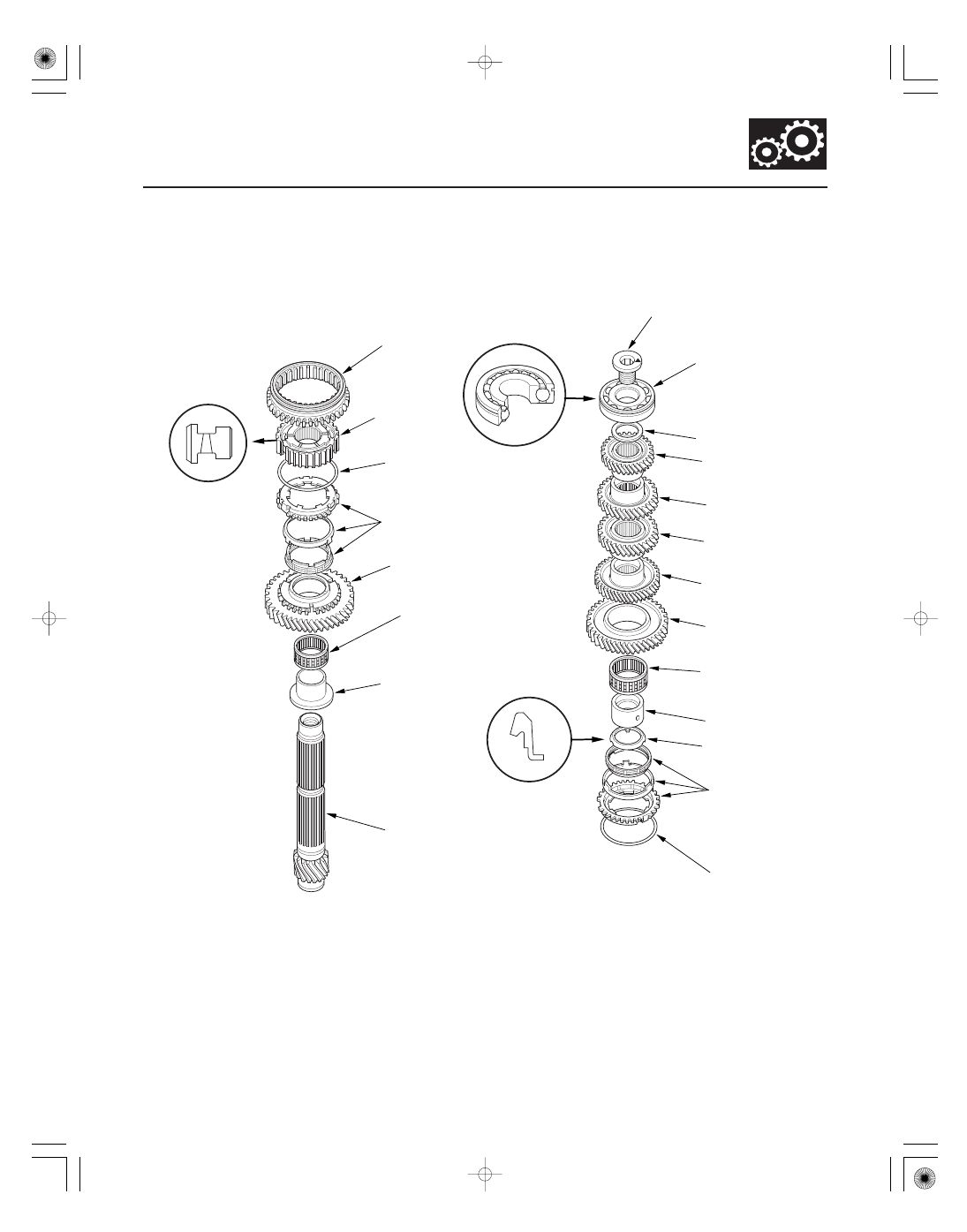

Exploded View

5-speed model:

13-56

Manual Transmission

Countershaft Reassembly

2ND GEAR

DISTANCE COLLAR

SYNCHRO SPRING

REVERSE GEAR

1ST/2ND SYNCHRO HUB

FRICTION DAMPER

SYNCHRO SPRING

1ST GEAR

COUNTERSHAFT

3RD GEAR

NEEDLE BEARING

4TH GEAR

5TH GEAR

BALL BEARING

NEEDLE BEARING

TRIPLE CONE SYNCHRO

DISTANCE COLLAR

SPECIAL BOLT

35 mm SHIM

DISTANCE COLLAR

118 N·m (12 kgf·m, 87 lbf·ft)

TRIPLE CONE SYNCHRO

Check for wear and
damage.

Check for wear
and operation.

Check for wear and
operation.
Note the direction
of installation.

Check for wear and
operation.

Replace.

05/06/27 18:10:19 61S6M040_130_0056

＊０４

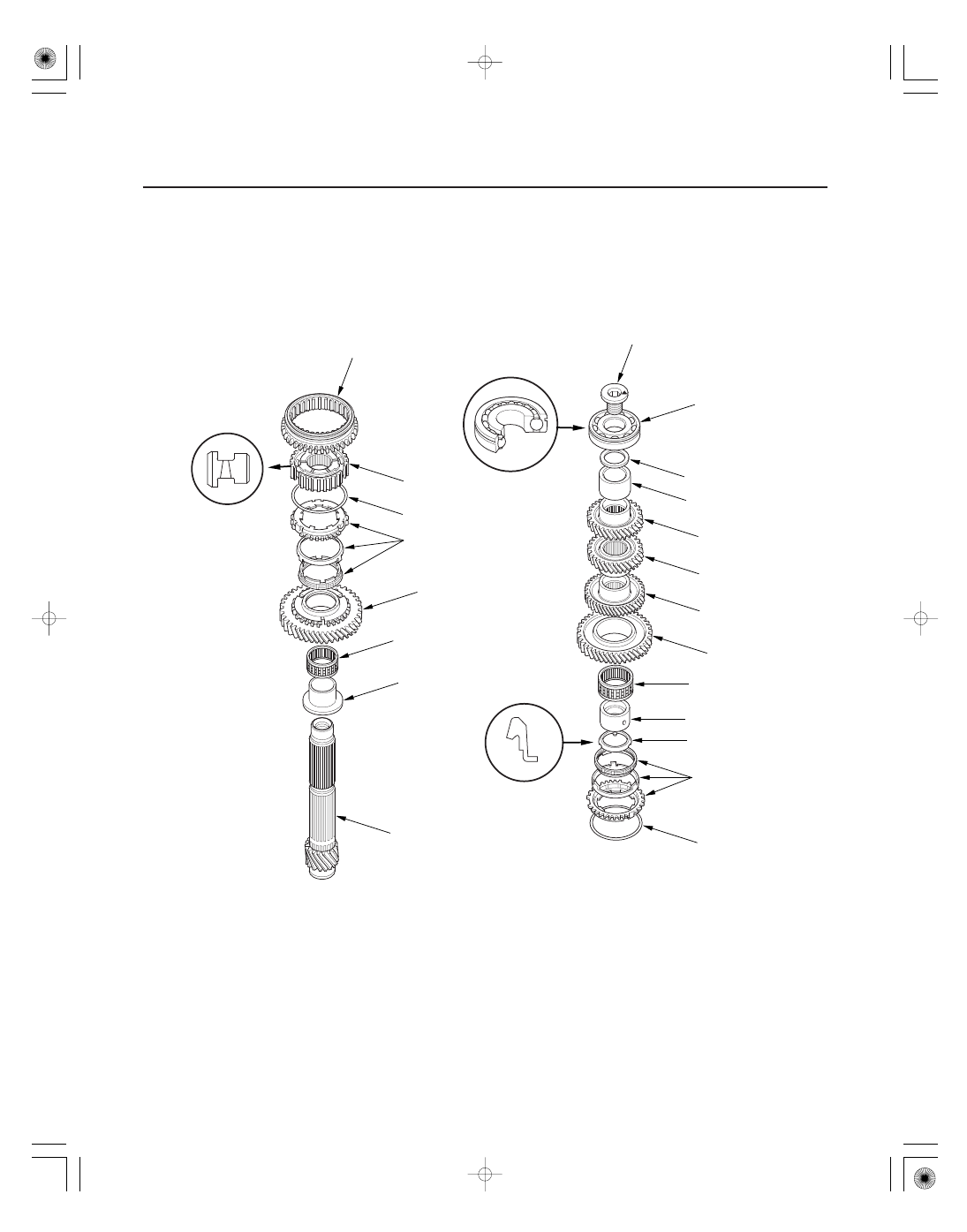

6-speed model:

13-57

SYNCHRO SPRING

1ST GEAR

COUNTERSHAFT

BALL BEARING

2ND GEAR

FRICTION DAMPER

SYNCHRO SPRING

1ST/2ND
SYNCHRO HUB

REVERSE GEAR

NEEDLE BEARING

NEEDLE BEARING

4TH GEAR

5TH GEAR

3RD GEAR

DISTANCE COLLAR

TRIPLE CONE SYNCHRO

DISTANCE COLLAR

TRIPLE CONE
SYNCHRO

SPECIAL BOLT

6TH GEAR

35 mm SHIM

118 N·m (12 kgf·m, 87 lbf·ft)

(cont’d)

Check for wear
and operation.
Note the direction
of installation.

Check for wear
and damage.

Check for wear and
operation.

Check for wear and
operation.

Replace.

05/06/27 18:10:20 61S6M040_130_0057

０１

０２

０３

０４

Special Tools Required

13-58

Manual Transmission

Countershaft Reassembly (cont’d)

D

A

B

C

A

C

B

B

A

C

D

A

C

B

D

• Driver, 40 mm I.D. 07746-0030100
• Driver attachment, 30 mm I.D. 07746-0030300

NOTE:

• Refer to the Exploded View as needed during this

procedure.

• 6-speed model is shown, 5-speed model is similar.

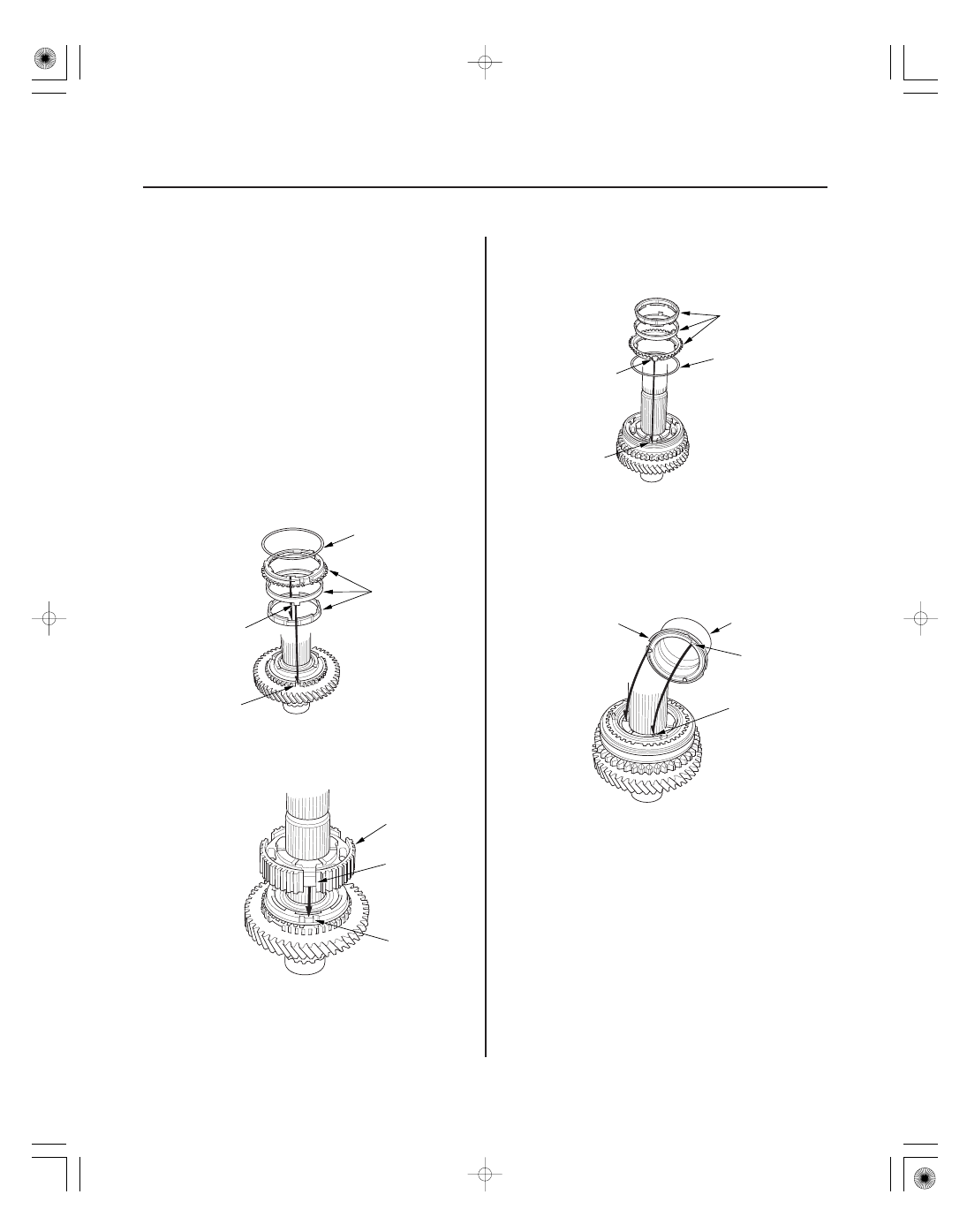

1. Clean all parts in solvent, dry them, and apply

lubricant to all contact surfaces.

2. Install the distance collar, needle bearing, and 1st

gear onto the countershaft.

3. Install the triple cone synchro assembly (A) by

aligning the synchro cone fingers (B) with the
grooves in 1st gear (C), then install the synchro
spring (D).

4. Install the 1st/2nd synchro hub (A) by aligning the

synchro ring grooves (B) with the fingers in the
1st/2nd synchro hub (C).

5. Install reverse gear.

6. Install the synchro spring (A).

7. Install the triple cone synchro assembly (B) by

aligning the synchro ring fingers (C) with the
grooves in the 1st/2nd synchro hub (D).

8. Install the distance collar (A) and the friction

damper (B) by aligning the friction damper fingers
(C) with the grooves in the 1st/2nd synchro hub (D).
