VTC Oil Control Solenoid Valve Removal/Test/Installation (cont’d)

VTC OIL CONTROL SOLENOID
VALVE 2P CONNECTOR

BATTERY

One Filter Screen Valve

A

Three Filter Screen Valve

A

12 N·m
(1.2 kgf·m, 8.7 lbf·ft)

A

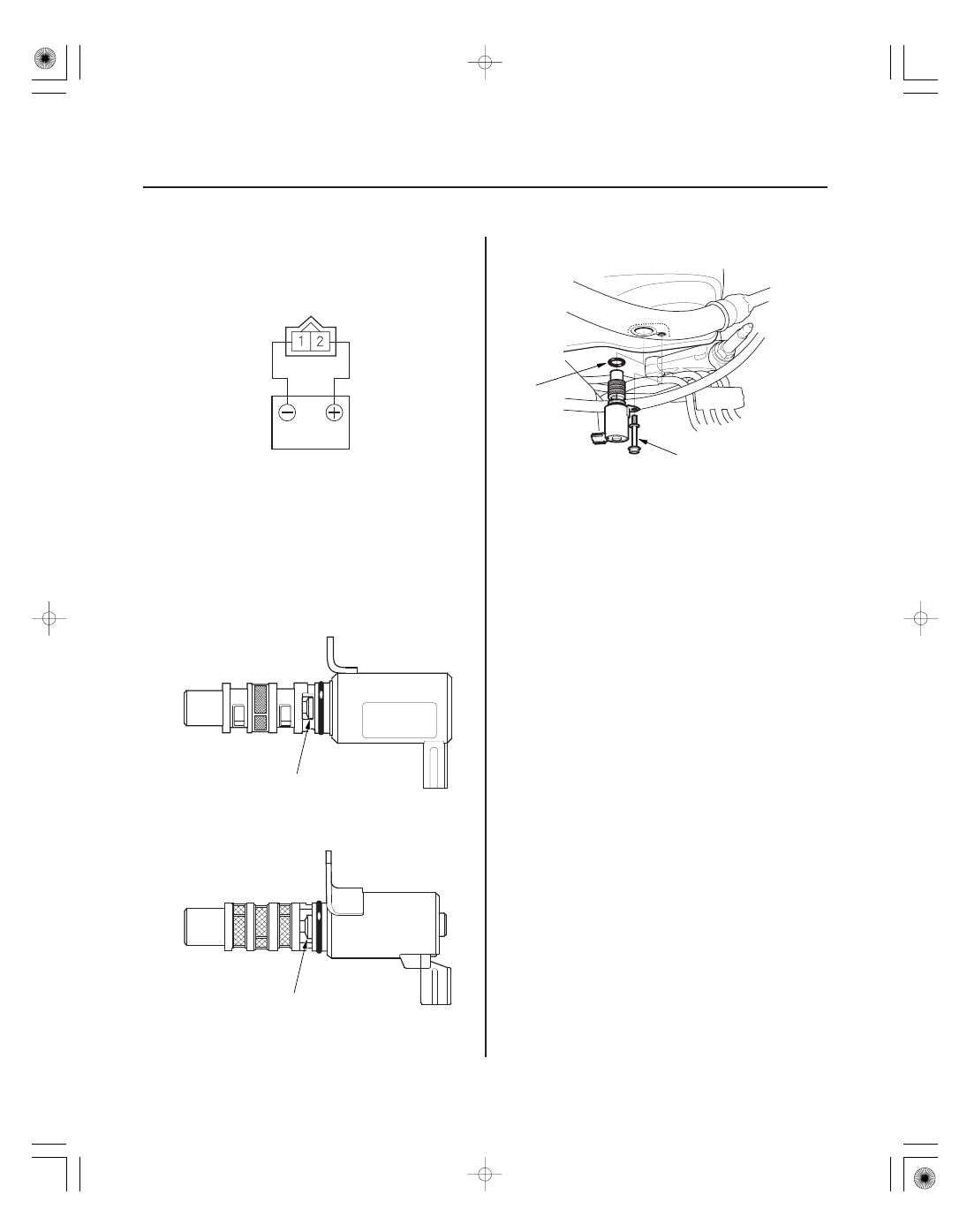

5. Connect the battery positive terminal to VTC oil

control solenoid valve 2P connector terminal No. 2.

6. Connect the battery nagative terminal to VTC oil

control solenoid valve 2P connector terminal No. 1.
Appearance of inner valve (A) in the port should be
at least 1.2 mm (1/16 in.). If the inner valve does not
open, replace it; then go to step 7.

7. Replace the VTC valve O-ring (A).

8. Coat a new O-ring (A) with engine oil, then install it.

9. Clean and dry the mating surface of the valve.

10. Install the valve.

NOTE: Do not install the valve while wearing cloth
fibrous gloves. Be careful not to contaminate the
cylinder head opening.

Terminal side of
male terminals

05/06/27 17:40:20 61S6M040_110_0322

０１

Ｓ６Ｍ６Ａ００Ａ１４６８０４１６０８１ＫＢＡＴ１０

０１

０１

Ｓ６Ｍ６Ａ００Ａ１４６８０３５１５１６ＭＡＡＴ００

−

Resistance: 14

30

11-323

11-323

CMP Sensor A Replacement

Rocker Arm Oil Control Solenoid
(VTEC Solenoid Valve) Inspection

B

A

12 N·m
(1.2 kgf·m, 8.7 lbf·ft)

6 x 1.0 mm
9.8 N·m (1.0 kgf·m, 7.2 lbf·ft)

B

C

A

12 N·m
(1.2 kgf·m, 8.7 lbf·ft)

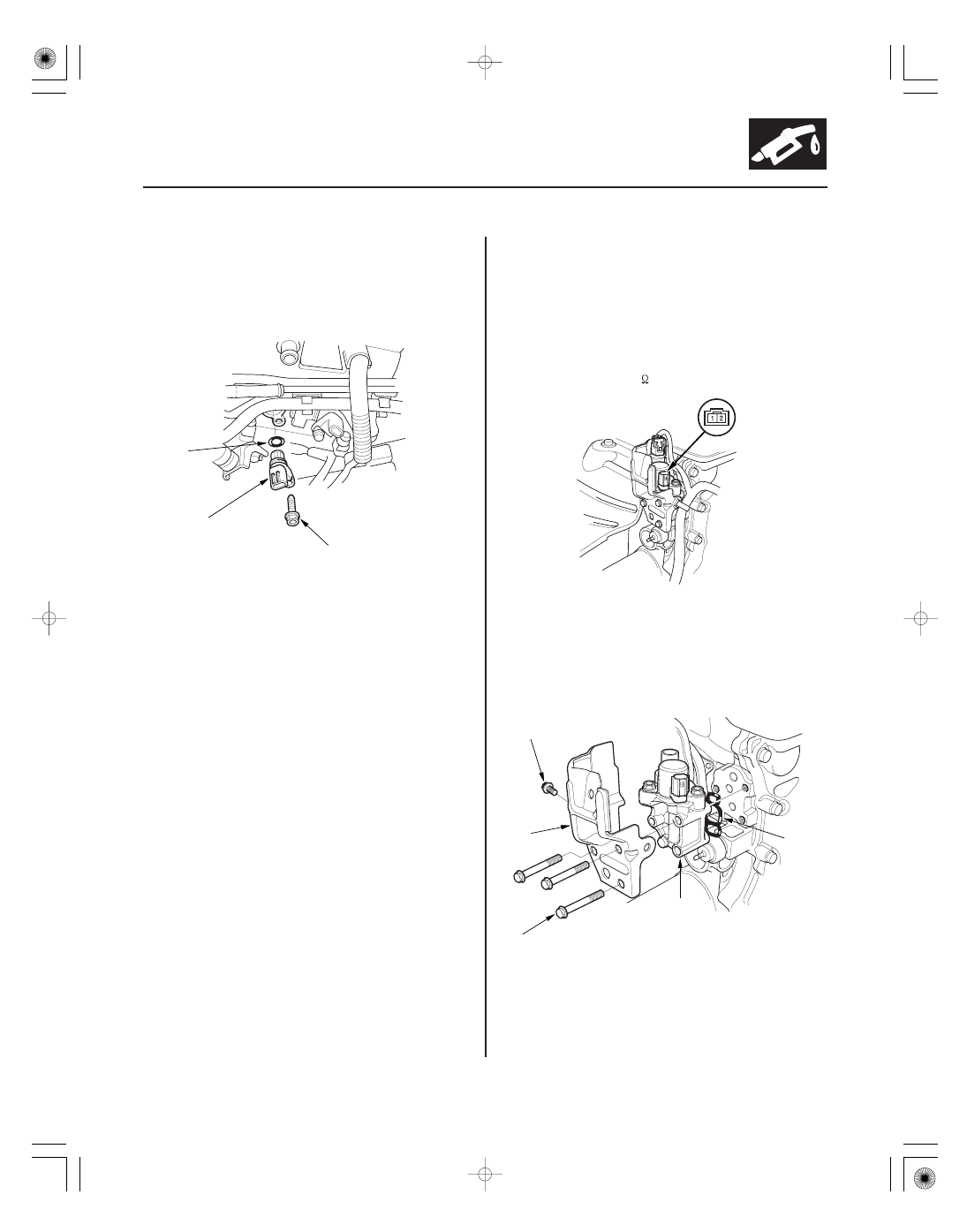

1. Remove the air cleaner (see page 11-407).

2. Disconnect CMP sensor A 3P connector.

3. Remove CMP sensor A from the intake camshaft

side of the cylinder head.

4. Install CMP sensor A in the reverse order of

removal with a new O-ring (B).

1. Disconnect the rocker arm oil control solenoid

(VTEC solenoid valve) 2P connector.

2. Measure resistance between rocker arm oil control

solenoid (VTEC solenoid valve) 2P connector
terminals No. 1 and No. 2.

3. If the resistance is within specifications, remove the

cover (A), then remove the rocker arm oil control
solenoid (VTEC solenoid valve) assembly (B) from
the cylinder head, and check the rocker arm oil
control solenoid (VTEC solenoid valve) filter (C) for
clogging. If it is clogged, replace the solenoid valve
filter, the engine oil filter, and the engine oil.

05/06/27 17:40:21 61S6M040_110_0323

＊０１

Ｓ６Ｍ６Ａ００Ａ１４６８０３５１５１６ＫＤＡＴ００

０１

Ｓ６Ｍ６Ａ００Ａ１４６８０３５１５１８ＫＤＡＴ００

11-324

11-324

VTEC/VTC

Rocker Arm Oil Control Solenoid
(VTEC Solenoid Valve) Assembly
Removal/Installation

Rocker Arm Oil Pressure Switch
(VTEC Oil Pressure Switch)
Removal/Installation

A
6 x 1.0 mm
9.8 N·m (1.0 kgf·m, 7.2 lbf·ft)

C

D

B

12 N·m
(1.2 kgf·m, 8.7 lbf·ft)

B

A
22 N·m
(2.2 kgf·m, 16 lbf·ft)

1. Disconnect the rocker arm oil control solenoid

(VTEC solenoid valve) connector, the rocker arm oil
pressure switch (VTEC oil pressure switch)
connector and the bolts (A).

2. Remove the cover (B), and the rocker arm oil

control solenoid (VTEC solenoid valve) assembly
(C).

3. Install the valve in the reverse order of removal

with a new solenoid valve filter (D).

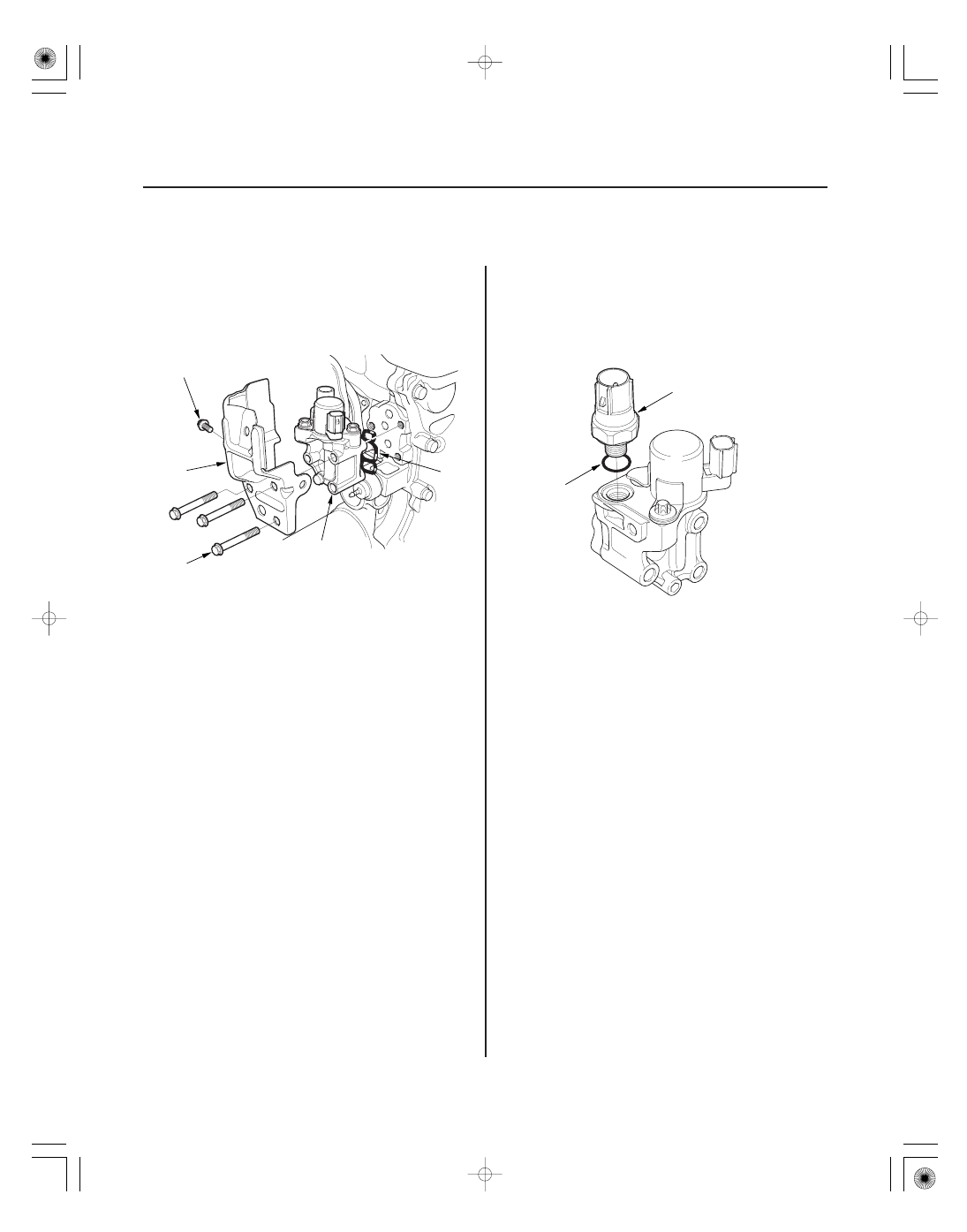

1. Remove the rocker arm oil control solenoid (VTEC

solenoid valve) assembly (see page 11-324).

2. Remove the rocker arm oil pressure switch (VTEC

oil pressure switch) (A).

3. Install the switch in the reverse order of removal

with a new O-ring (B).

05/06/27 17:40:21 61S6M040_110_0324

＊０１

＊０２

Ｓ６Ｍ６Ａ００Ａ２０３３６１０００００ＤＡＡＴ００

11-325

Idle Control System

Component Location Index

ALTERNATOR

A/C COMPRESSOR

IDLE AIR CONTROL (IAC) VALVE

POWER STEERING PRESSURE (PSP) SWITCH

BRAKE PEDAL POSITION SWITCH

FR Signal Troubleshooting

(2002-2004 models),
page 11-339

FR Signal Troubleshooting

(2005-2006 models),
page 11-341

Signal Troubleshooting (2002-2004 models),

page 11-337

Signal Troubleshooting (2005-2006 models),

page 11-338

Troubleshooting (2002-2004 models),

page 11-342

Troubleshooting (2005-2006 models),

page 11-344

Troubleshooting (2002-2004 models),

page 11-346

Troubleshooting (2005-2006 models),

page 11-347

*: This illustration shows the 2002-2004 K20A3 engine model; the other models are similar.
