K20A2/K20Z1 engines

K20A3 engine

11-282

11-282

PGM-FI System

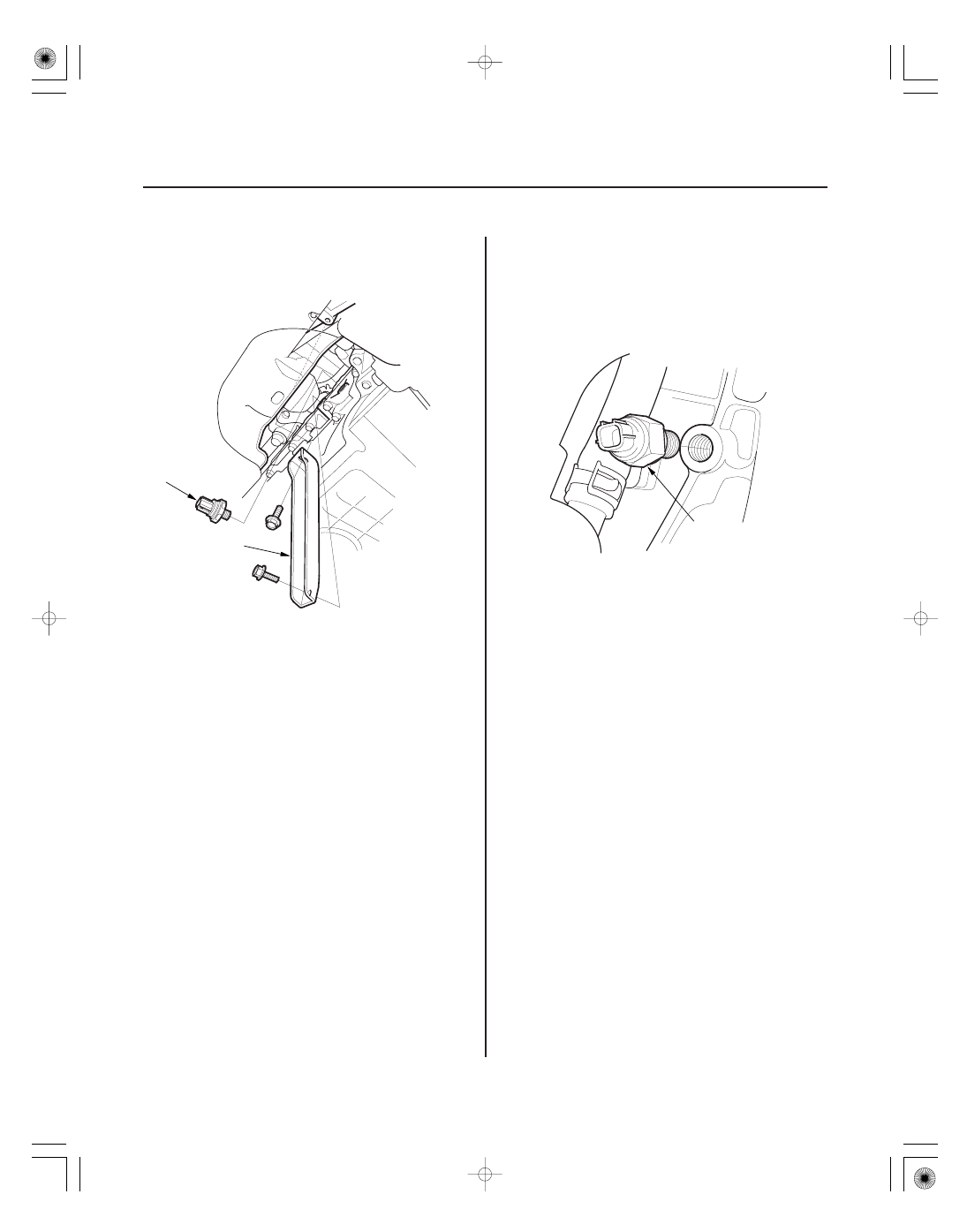

Knock Sensor Replacement

B
31 N·m
(3.2 kgf·m,
23 lbf·ft)

A

A
31 N·m
(3.2 kgf·m, 23 lbf·ft)

1. Remove the intake manifold bracket (A).

2. Disconnect the knock sensor 1P connector.

3. Remove the knock sensor (B).

4. Install the sensor in the reverse order of removal.

1. Remove the intake manifold (see page 9-2).

2. Disconnect the knock sensor 1P connector.

3. Remove the knock sensor (A).

4. Install the sensor in the reverse order of removal.

05/06/27 17:39:31 61S6M040_110_0282

０１

Ｓ６Ｍ６ＡＡＬＡ２０３２６９４３８２１ＫＢＡＴ０２

2005-2006 M/T models

11-283

Output Shaft (Countershaft) Speed Sensor Replacement

12 N·m
(1.2 kgf·m, 8.7 lbf·ft)

A

B

C

1. Remove the air cleaner (see page 11-407).

2. Disconnect the output shaft (countershaft) speed

sensor connector (A).

3. Remove the output shaft (countershaft) speed

sensor (B).

4. Install the sensor in the reverse order of removal

with a new O-ring (C).

05/06/27 17:39:31 61S6M040_110_0283

０４

Ｓ６Ｍ６ＡＡＪＡ２０３０００２４６０１ＫＢＡＴ００

０４

Ｓ６Ｍ６ＡＡＬＡ２０３０００２４６０１ＫＢＡＴ００

2002-2004 models

2005-2006 models

11-284

11-284

PGM-FI System

ECM/PCM Replacement

A

B

C

A

B

C

1. Disconnect the negative cable from the battery.

2. Remove the passenger’s dashboard lower cover

(A) (see page 20-67).

3. Remove the ECM/PCM mounting bolts (B) and the

ECM/PCM (C).

4. Install the ECM/PCM in the reverse order of

removal.

5. Reconnect the negative cable to the battery.

6. Do the ECM/PCM idle learn procedure (see page

11-349).

1. Jump the SCS line with the HDS.

2. Remove the passenger’s dashboard lower cover

(A) (see page 20-67).

3. Remove the ECM/PCM mouting bolts (B) and the

ECM/PCM (C).

4. Install the ECM/PCM in the reverse order of

removal.

5. Open the SCS line with the HDS.

6. Turn the ignition switch ON (II).

NOTE: DTC P0630 ‘‘VIN Not Programmed or
Mismatch’’ may be stored because the VIN has not
been programmed into the ECM/PCM; ignore it,
and continue this procedure.

7. Input the VIN to the ECM/PCM with the HDS.

8. Rewrite the immobilizer code with the ECM/PCM

replacement procedure in the HDS; it allows you to
start the engine.

9. Reset the ECM/PCM with the HDS.

10. Do the ECM/PCM idle learn procedure (see page

11-349).

11. Do the CKP pattern learn procedure (see page 11-5).

05/06/27 17:39:32 61S6M040_110_0284

＊０１

Ｓ６Ｍ６Ａ００Ａ１４６８０４０００００ＤＡＡＴ３０

11-285

VTEC/VTC

Component Location Index

ROCKER ARM OIL CONTROL SOLENOID
(VTEC SOLENOID VALVE)

ROCKER ARM OIL PRESSURE SWITCH
(VTEC OIL PRESSURE SWITCH)

VTC OIL CONTROL SOLENOID VALVE

CAMSHAFT POSITION (CMP) SENSOR A

VTC STRAINER

Inspection, page 11-323
Removal/Installation, page 11-324

Removal/Installation, page 11-324

Removal/Test/Installation,

page 11-321

Replacement, page 11-323

*: This illustration shows the 2002-2004 K20A3 engine model; the other models are similar.
