Acura RSX Honda Integra. Manual - part 143

＊０２

−

−

11-278

PGM-FI System

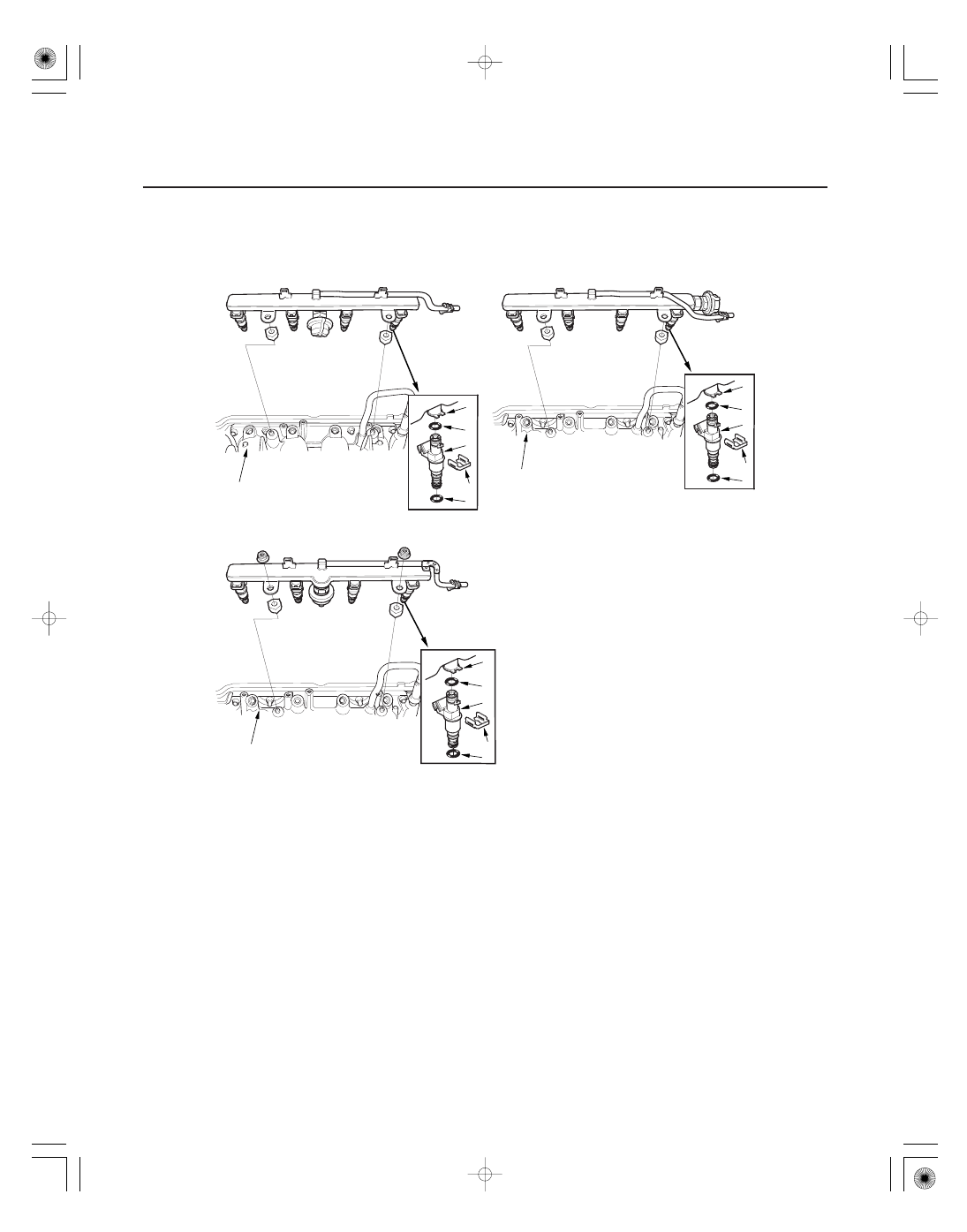

Injector Replacement (cont’d)

K20A2/K20Z1 engines

K20A3 engine

2002-2004 models

C

A

B

D

E

C

A

B

D

E

F

F

K20A3 engine

2005-2006 models

C

A

B

D

E

F

8. Coat the new O-rings (A) with clean engine oil, and insert the injectors (B) into the fuel rail (C).

9. Install the injector clip (D).

10. Coat the injector O-ring (E) with clean engine oil.

11. To prevent damage to the O-ring, install the injectors in the fuel rail first, then install them in the injector base (F).

12. Install the fuel rail mounting nuts.

13. Connect the connectors on the injectors, and install the harness holder.

14. Connect the quick-connect fittings.

15. Turn the ignition switch ON (II), but do not operate the starter. After the fuel pump runs for approximately

2 seconds, the fuel pressure in the fuel line rises. Repeat this two or three times, then check for fuel leakage.

16. Install the engine cover.

05/06/27 17:39:30 61S6M040_110_0278

０１

Ｓ６Ｍ６Ａ００Ａ２０３２６９１２１５１ＫＢＡＴ００

０１

Ｓ６Ｍ６Ａ００Ａ２０３２６９３１３１２ＫＢＡＴ００

Special Tools Required

Special Tools Required

11-279

11-279

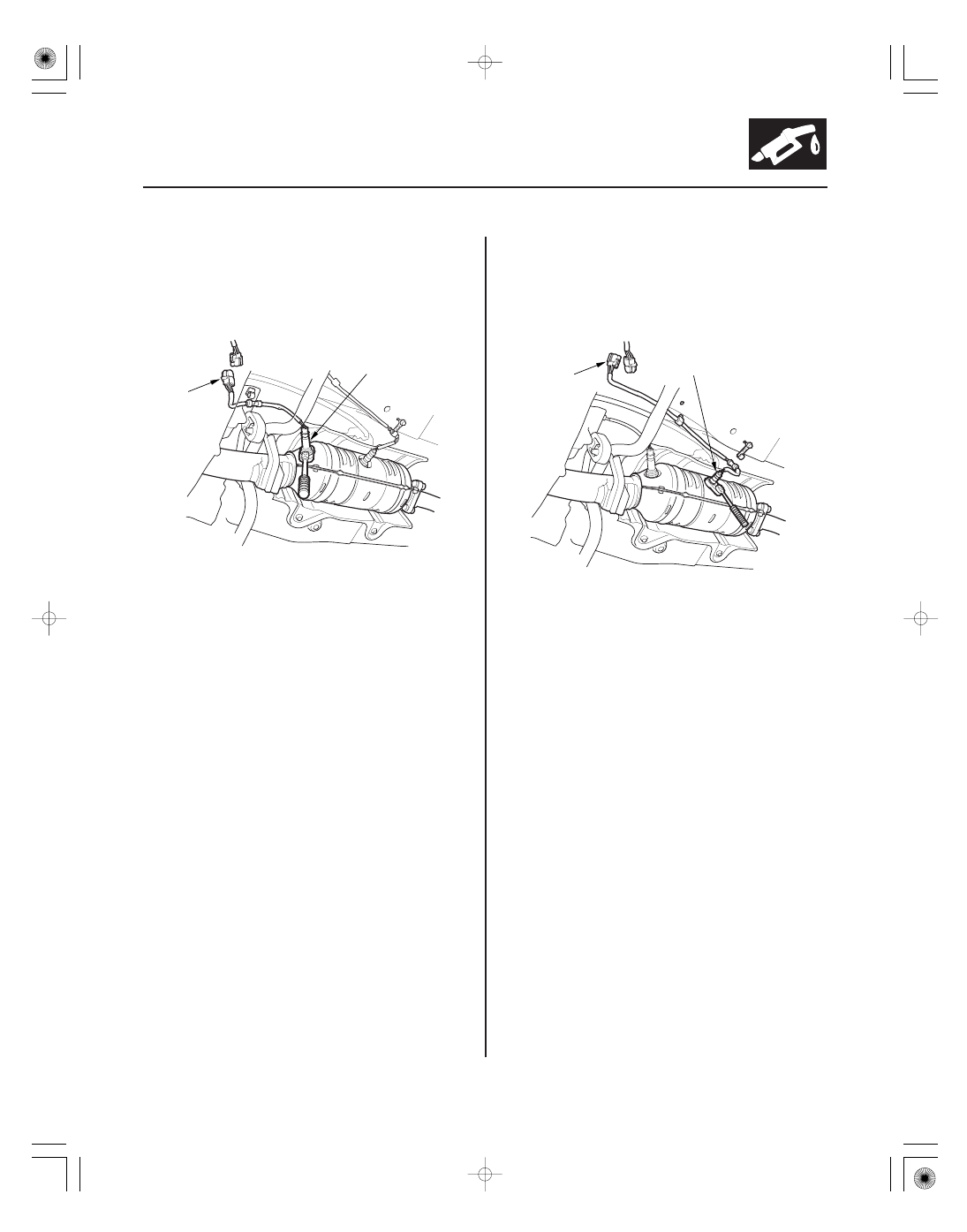

A/F Sensor Replacement

Secondary HO2S Replacement

B
44 N·m
(4.5 kgf·m, 33 lbf·ft)

A

B
44 N·m
(4.5 kgf·m, 33 lbf·ft)

A

O2 sensor wrench, Snap-on YA8875, SP Tools 93750, or
equivalent, commercially available

1. Disconnect the A/F sensor 4P connector (A), then

remove the A/F sensor (B).

2. Install the A/F sensor in the reverse order of

removal.

O2 sensor wrench, Snap-on YA8875, SP Tools 93750, or
equivalent, commercially available

1. Disconnect the secondary HO2S 4P connector (A),

then remove the secondary HO2S (B).

2. Install the secondary HO2S in the reverse order of

removal.

05/06/27 17:39:30 61S6M040_110_0279

０１

Ｓ６Ｍ６Ａ００Ａ２０３２６９１７５２３ＫＢＡＴ２０

０１

Ｓ６Ｍ６Ａ００Ａ２０３２６９２４７１１ＫＢＡＴ１０

11-280

11-280

PGM-FI System

CKP Sensor Replacement

ECT Sensor Replacement

A

B

12 N·m (1.2 kgf·m,
8.7 lbf·ft)

B

A
12 N·m
(1.2 kgf·m, 8.7 lbf·ft)

1. Disconnect the CKP sensor 3P connector.

2. Remove the CKP sensor (A).

3. Install the sensor in the reverse order of removal

with a new O-ring (B).

4. 2005-2006 models: Do the CKP pattern clear/pattern

learn procedure (see page 11-5).

1. When the engine is cool, drain the coolant from the

radiator (see page 10-6).

2. Remove the air cleaner (see page 11-407).

3. Disconnect the ECT sensor 2P connector.

4. Remove the ECT sensor (A).

5. Install the sensor in the reverse order of removal

with a new O-ring (B).

6. Refill the cooling system (see page 10-6).

05/06/27 17:39:30 61S6M040_110_0280

０１

Ｓ６Ｍ６Ａ００Ａ２０３２６９１６０８１ＫＢＡＴ２０

０１

Ｓ６Ｍ６Ａ００Ａ２０３２６９３４９０１ＫＢＡＴ００

11-281

11-281

CMP Sensor B Replacement

IAT Sensor Replacement

B

A

12 N·m (1.2 kgf·m,
8.7 lbf·ft)

A

B

1. Remove the air cleaner (see page 11-407).

2. Disconnect the CMP sensor B 3P connector.

3. Remove CMP sensor B (A) from the exhaust

camshaft side of the cylinder head.

4. Install the sensor in the reverse order of removal

with a new O-ring (B).

1. Disconnect the IAT sensor 2P connector.

2. Remove the clip (A) and the IAT sensor (B).

3. Install the sensor in the reverse order of removal.

05/06/27 17:39:31 61S6M040_110_0281
