9-6

Intake Manifold and Exhaust System

Intake Manifold Removal and Installation (cont’d)

D

A

D

B
6 x 1.0 mm
12 N·m
(1.2 kgf·m, 8.7 lbf·ft)

C
6 x 1.0 mm
12 N·m
(1.2 kgf·m, 8.7 lbf·ft)

A

B

C
6 x 1.0 mm
12 N·m
(1.2 kgf·m, 8.7 lbf·ft)

B

A

3. Connect the hood switch connector (A), then install

the A/C line bracket mounting bolt (B), intake air
duct mounting bolt (C) and harness clamps (D).

4. Install the front bumper (see page 20-90).

5. Connect the IMT (IMRC) valve actuator control

solenoid valve connector (A), then install the PCV
hose (B) and IMT (IMRC) valve actuator control
solenoid valve mounting bolt (C).

6. Install the water bypass hoses.

7. Install the EVAP canister hose (A) and brake

booster vacuum hose (B).

２８

２９

9-7

B

C

A

6 x 1.0 mm
12 N·m (1.2 kgf·m, 8.7 lbf·ft)

6 x 1.0 mm
12 N·m
(1.2 kgf·m, 8.7 lbf·ft)

8. Install the throttle cable (see page 11-409), then

adjust it (see page 11-408).

9. Install the cruise control actuator cable, then adjust

it (see page 4-71).

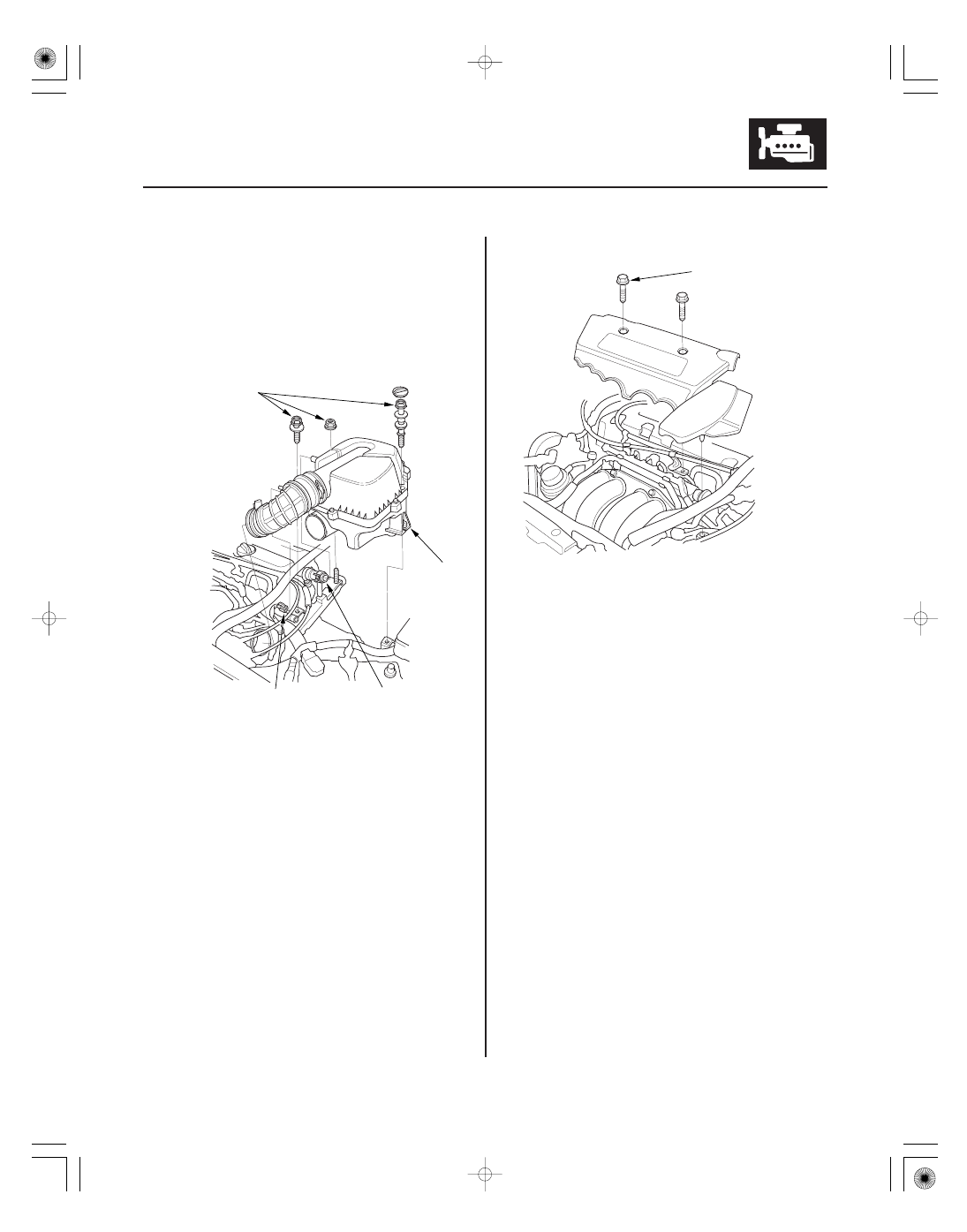

10. Install the air cleaner housing (A) and connect the

IAT sensor connector (B).

11. Install the breather hose (C).

12. Install the intake manifold cover.

13. After installation, check that all tubes, hoses, and

connectors are installed correctly.

14. Refill the radiator with engine coolant, and bleed

air from the cooling system with the heater valve
open (see step 7 on page 10-7).

15. Clean up any spilled engine coolant.

０２

Ｓ６Ｍ６Ａ１０Ａ２０３３６３３５００１ＫＤＡＴ００

Exploded View - K20A2, K20Z1 Engines

9-8

Intake Manifold and Exhaust System

Intake Manifold Removal and Installation (cont’d)

THROTTLE BODY

INTAKE MANIFOLD
BRACKET

INTAKE MANIFOLD

8 x 1.25 mm
22 N·m (2.2 kgf·m, 16 lbf·ft)

6 x 1.0 mm
12 N·m
(1.2 kgf·m, 8.7 lbf·ft)

8 x 1.25 mm
22 N·m
(2.2 kgf·m, 16 lbf·ft)

8 x 1.25 mm
22 N·m
(2.2 kgf·m, 16 lbf·ft)

GASKET

8 x 1.25 mm
22 N·m (2.2 kgf·m, 16 lbf·ft)

6 x 1.0 mm
12 N·m
(1.2 kgf·m, 8.7 lbf·ft)

INTAKE MANIFOLD
PLATE

GASKET

GASKET

Replace if cracked or
if mating surface is
damaged.

Replace.

Replace if cracked or
if mating surface is
damaged.

Replace.

Replace.

１３

１４

１５

Removal - K20A2, K20Z1 Engines

9-9

C

B

A

C

B

A

1. Relieve fuel pressure (see page 11-360).

2. Remove the intake manifold cover.

3. Remove the EVAP canister hose (A), brake booster

vacuum hose (B), and vacuum hoses (C).

4. Disconnect the IAT sensor connector (A), and

remove the breather hose (B), then remove the air
cleaner housing (C).

(cont’d)
