K20A3 Engine

K20A2, K20Z1 Engines

8-10

8-10

Engine Lubrication

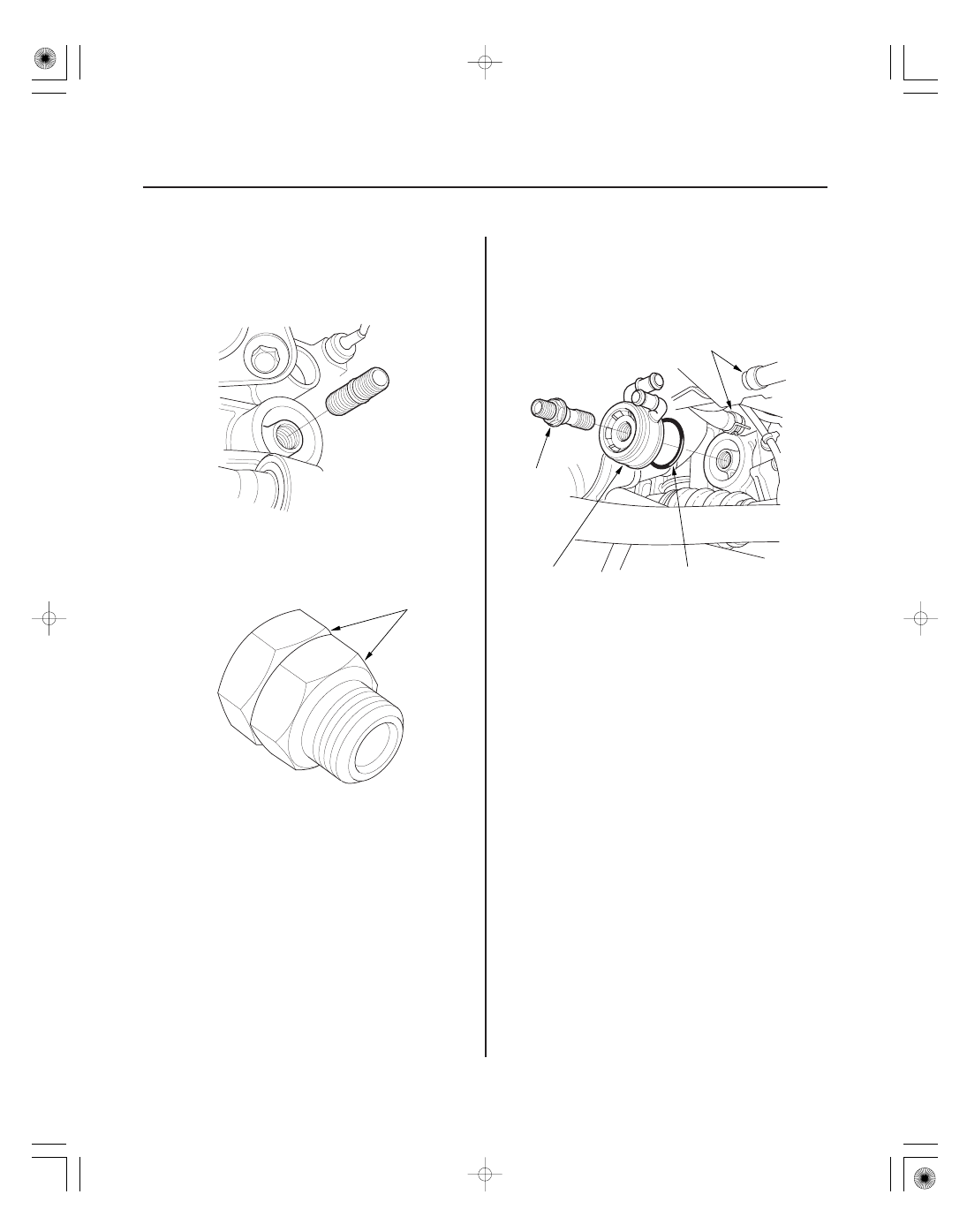

Oil Filter Feed Pipe Replacement

Oil Cooler Replacement

A

A

B

C

D

1. Remove the oil filter (see page 8-9).

2. Remove the oil filter feed pipe.

3. Install two 20 x 1.5 mm nuts (A) onto the new oil

filter feed pipe. Hold the nut with a wrench, then
tighten the other nut.

4. Tighten the oil filter feed pipe to the block to

49 N·m (5.0 kgf·m, 36 lbf·ft), then remove the nuts
from the oil filter feed pipe.

1. Remove the oil filter (see page 8-9).

2. Remove the oil cooler bypass hoses (A) and oil

cooler center bolt (B), then remove the oil cooler (C).

3. Install the oil cooler using a new O-ring (D). Tighten

the oil cooler center bolt to 74 N·m (7.5 kgf·m,
54 lbf·ft).

０１

Ｓ６Ｍ６Ａ１０Ａ３２２０００４３３５１ＭＡＡＴ００

K20A2, K20Z1 Engines

Torque: 16 N·m (1.6 kgf·m, 12 lbf·ft)

8-11

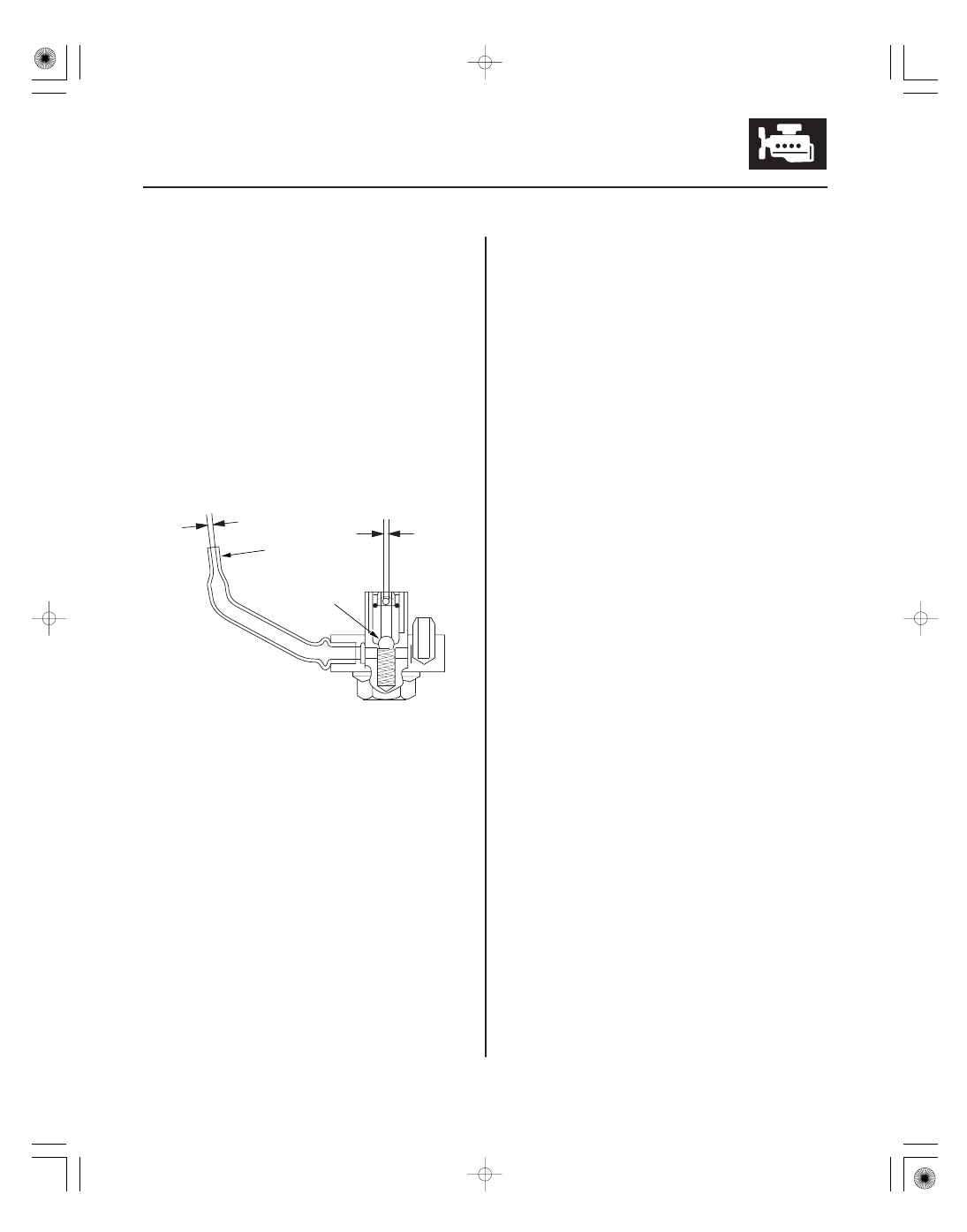

Oil Jet Inspection

1.2 mm (0.05 in.)

1.2 mm
(0.05 in.)

A

B

1. Remove the oil jet, and inspect it as follows.

• Make sure that a 1.1 mm (0.04 in.) diameter drill

will go through the nozzle hole (A) (1.2 mm
(0.05 in.) diameter).

• Insert the other end of a 1.1 mm (0.04 in.) drill

into the oil intake (1.2 mm (0.05 in.) diameter).
Make sure the check ball (B) moves smoothly and
has a stroke of approximately 4.0 mm (0.16 in.).

• Check the oil jet operation with an air nozzle. It

should take at least 200 kPa (2.0 kgf/cm , 28 psi)
to unseat the check ball.

NOTE: Replace the oil jet assembly if the nozzle is
damaged or bent.

2. Carefully install the oil jet. The mounting torque is

critical.

2

０３

Ｓ６Ｍ６Ａ００Ａ３２２０００４３５０２ＬＡＡＴ００

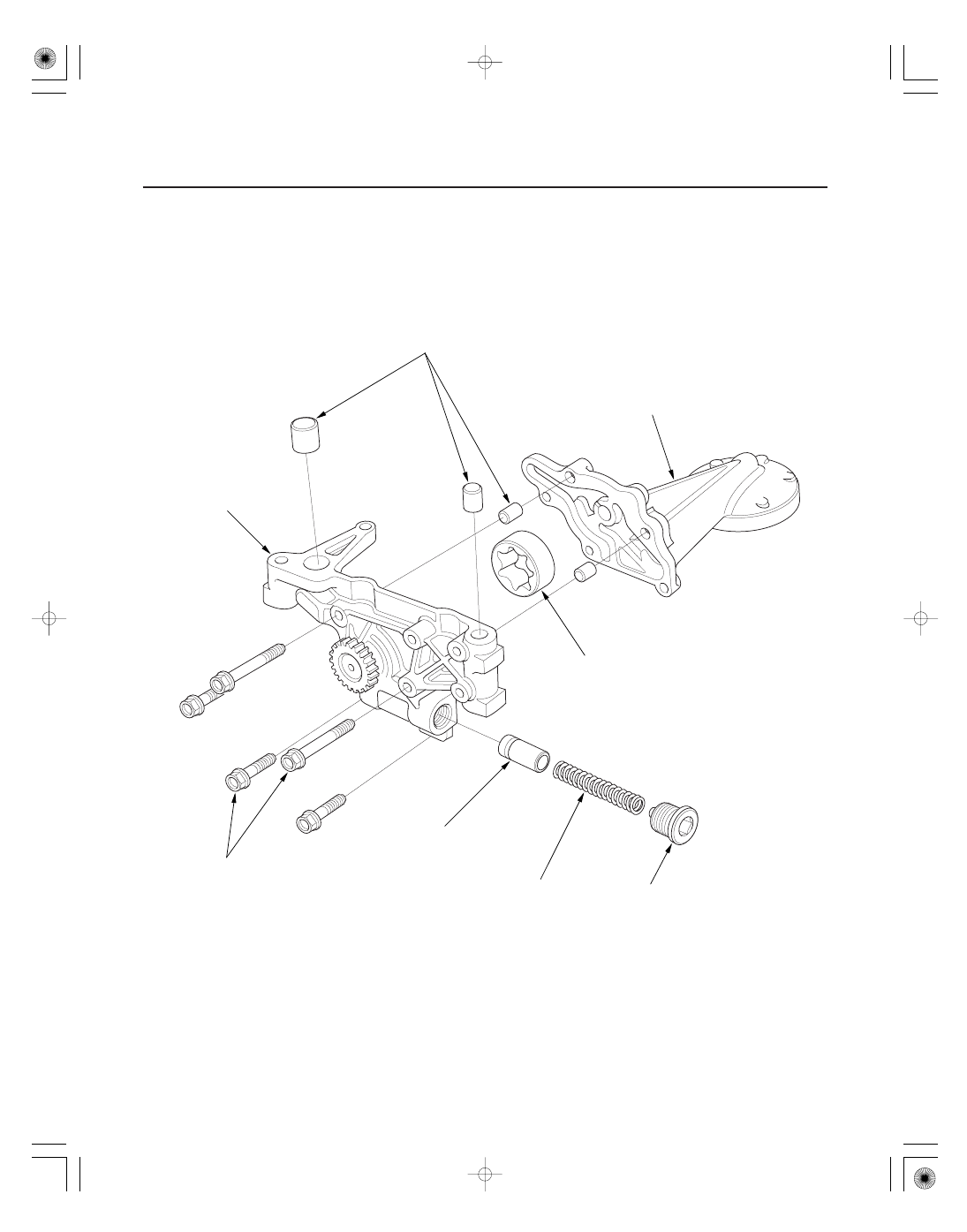

Exploded View

8-12

Engine Lubrication

Oil Pump Overhaul

DOWEL PINS

OIL PUMP COVER

OUTER ROTOR

PUMP HOUSING

6 x 1.0 mm
12 N·m
(1.2 kgf·m, 8.7 lbf·ft)

SPRING

SEALING BOLT
39 N·m (4.0 kgf·m, 29 lbf·ft)

RELIEF VALVE
Valve must slide freely
in housing bore.
Replace if scored.

０１

０２

０３

０４

−

−

−

−

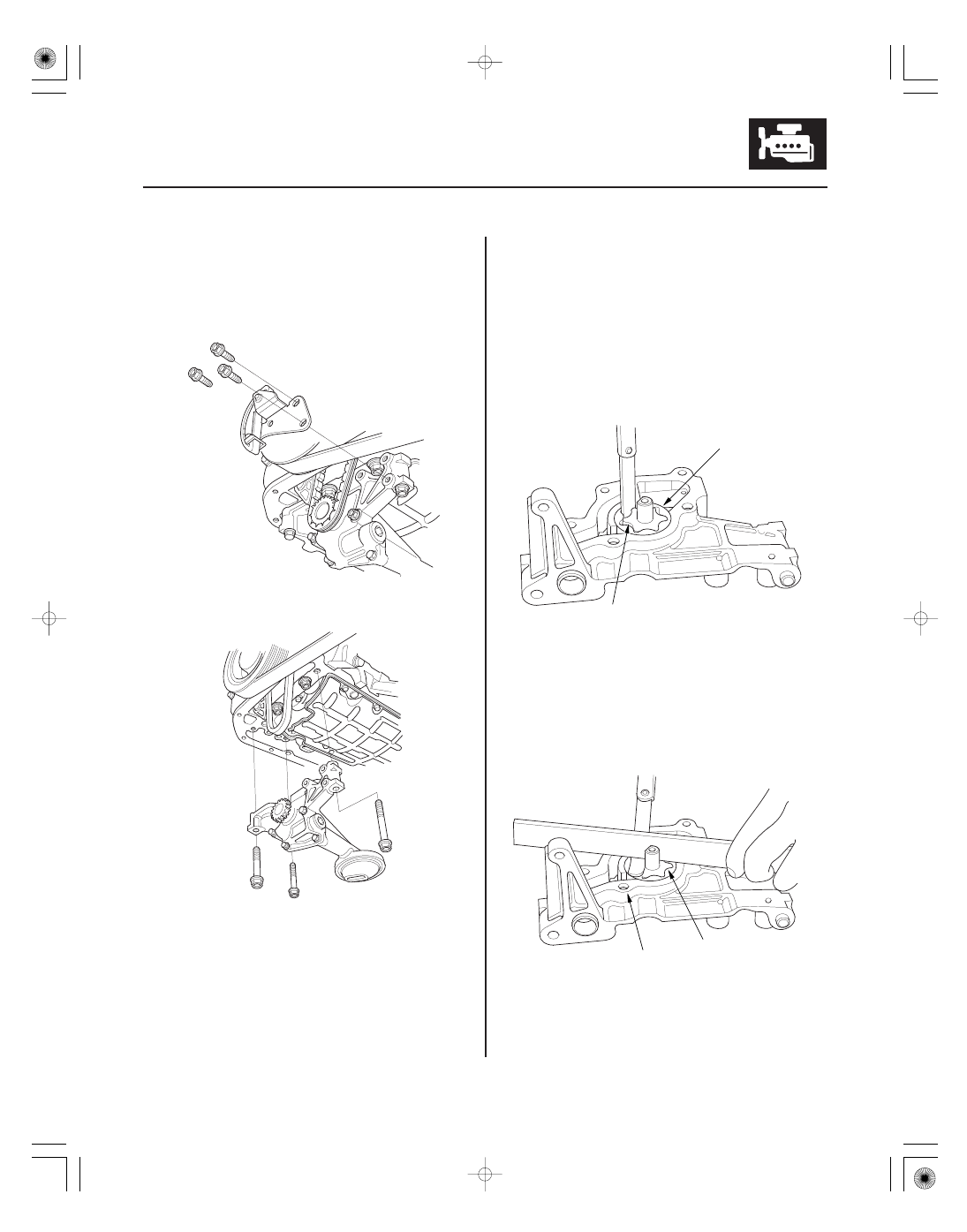

Oil Pump Removal

Oil Pump Inspection

Inner Rotor-to-Outer Rotor Radial Clearance
Standard (New): 0.02

0.15 mm (0.001

0.006 in.)

Service Limit:

0.20 mm (0.08 in.)

Housing-to-Rotor Axial Clearance
Standard (New): 0.02

0.07 mm (0.001

0.003 in.)

Service Limit:

0.12 mm (0.005 in.)

8-13

A

B

B

A

1. Remove the oil pan (see page 7-11).

2. Remove and discard the oil pump chain tensioner.

3. Remove the oil pump.

1. Remove the pump cover.

2. Check the inner-to-outer rotor radial clearance

between the inner rotor (A) and outer rotor (B). If
the inner-to-outer rotor radial clearance exceeds
the service limit, replace the oil pump.

3. Check the housing-to-rotor axial clearance between

the rotor (A) and pump housing (B). If the housing-
to-rotor axial clearance exceeds the service limit,
replace the oil pump.

(cont’d)
