4-64

Cruise Control

Cruise Control Unit Input Test

CRUISE CONTROL UNIT

14P CONNECTOR

SRS components are located in this area. Review the SRS component locations (see page 23-10) and precautions and
procedures (see page 23-11), before doing repairs or service.

1. Disconnect the 14P connector from the control unit.

2. Inspect the connector and socket terminals to make sure they are all making good contact.

• If the terminals are bent, loose, or corroded, repair them as necessary, and recheck the system.
• If the terminals look OK, go to step 3.

3. With the 14P connector disconnected, do these input tests.

• If a test indicates a problem, find and correct the cause, then recheck the system.
• If all the input tests prove OK, the cruise control unit may be faulty. Substitute a know-good cruise control unit

and retest. If the system works properly, replace the cruise control unit.

•
•
•
•
•

•
•

•

1

BRN/WHT

Connect battery
power

Check the operation of the
magnetic clutch: Clutch
should click and output link
should be locked.

Faulty actuator
Poor ground (G451)
An open in the wire
Short to ground

2

BLU

Ignition switch ON
(II), cruise control
main switch ON
and brake pedal
pressed, then
released

Check for voltage to ground:
There should be 0 V with the
pedal pressed and battery
voltage with the pedal
released.

Faulty brake pedal position
switch
An open in the wire
Open in cruise control main
switch
Blown No. 4 (10 A) fuse in the
under-dash fuse/relay box

Wire side of
female terminals

−

Cavity

Wire

Test condition

Test: Desired result

Possible cause if result is not

obtained

4-65

•
•

•

•
•

•

•
•

•
•

•
•

•
•
•

•

•
•
•
•
•
•

•

•

•

3

BLK

Under all
conditions

Check for continuity to
ground: There should be
continuity.

Poor ground (G401)
An open in the wire

4

BLK/ORN

Ignition switch
ON (II)

Check for voltage to ground:
There should be battery
voltage.

Blown No. 4 (10 A) fuse in the
under-dash fuse/relay box
An open in the wire

5

WHT/BLK

Brake pedal
pressed, then
released

Check for voltage to ground:
There should be battery
voltage with the pedal
pressed, and 0 V with the
pedal released.

Blown No. 7 (15 A) fuse in the
under-hood fuse/relay box
Faulty brake pedal position
switch
An open in the wire

6

GRY/RED

Set/decel switch
pressed

Check for voltage to ground:
There should be battery
voltage.
When testing terminal No. 6,
there should be no voltage on
terminal No. 7.

Blown No. 7 (15 A) fuse in the
under-hood fuse/relay box
Faulty horn relay
Faulty cruise control set/decel,
resume/accel, cancel switch
Faulty cable reel
An open in the wire

7

LT GRN/

BLK

Resume/accel
switch pressed

Check for voltage to ground:
There should be battery
voltage.
When testing terminal No. 7,
there should be no voltage on
terminal No. 6.

9

BRN

Connect battery
power to the BRN
terminal and
ground to the BRN/
YEL terminal

Check the operation of the
actuator motor: You should
be able to hear the motor.

Faulty actuator
An open in the wires
Poor ground (G452)

11

BRN/YEL

10

BLU/YEL

Ignition switch
ON (II)

Attach to ground: Cruise
control indicator in the gauge
assembly should comes on.

Blown No. 10 (7.5 A) fuse in the
under-dash fuse/relay box
Faulty gauge assembly
An open in the wire

12

BLU/WHT

Ignition switch
ON (II) and cruise
control main
switch ON; raise
the front of the
vehicle, and rotate
one wheel slowly
while holding the
other wheel
NOTE: This input
test must be done
with the 14P
connector
reconnected.

Check for voltage between
the BLU/WHT and ground
terminal: There should be 0
5 V or more repeatedly.

Faulty PCM (A/T)
Faulty VSS (M/T)
An open in the wire
Short to ground

13

LT GRN

Ignition switch
ON (II) and cruise
control main
switch ON

Check for voltage to ground:
There should be battery
voltage.

Blown No. 4 (10 A) fuse in the
under-dash fuse/relay box
Faulty cruise control main
switch
An open in the wire

(cont’d)

Cavity

Wire

Test condition

Test: Desired result

Possible cause if result is not

obtained

4-66

Cruise Control

Cruise Control Unit Input Test (cont’d)

•

•

•

•
•
•
•

14

LT BLU

A/T: Shift lever in D
or D3
M/T: Clutch pedal
released

Check for continuity to
ground:
There should be continuity.
NOTE: There should be no
continuity when the clutch
pedal is pressed or when the
shift lever is in other positions.

Faulty transmission range
switch
Faulty clutch pedal position
switch
Poor ground
(M/T: G402, A/T: G101)
An open in the wire

8

BLU/ORN

Reconnect the
cruise control unit
14P connector,
start the engine
turn the cruise
control main
switch ON and
drive the vehicle at
speeds over
25 mph (40 km/h)
with the cruise
control set

Check for voltage to ground:
There should be about 1 V.

Faulty cruise control unit
Short to ground
An open in the wire

０２

＊０１

＊０２

０１

Ｓ６Ｍ６Ａ２０Ａ１４５０００１７６１１ＦＨＡＴ０１

4-67

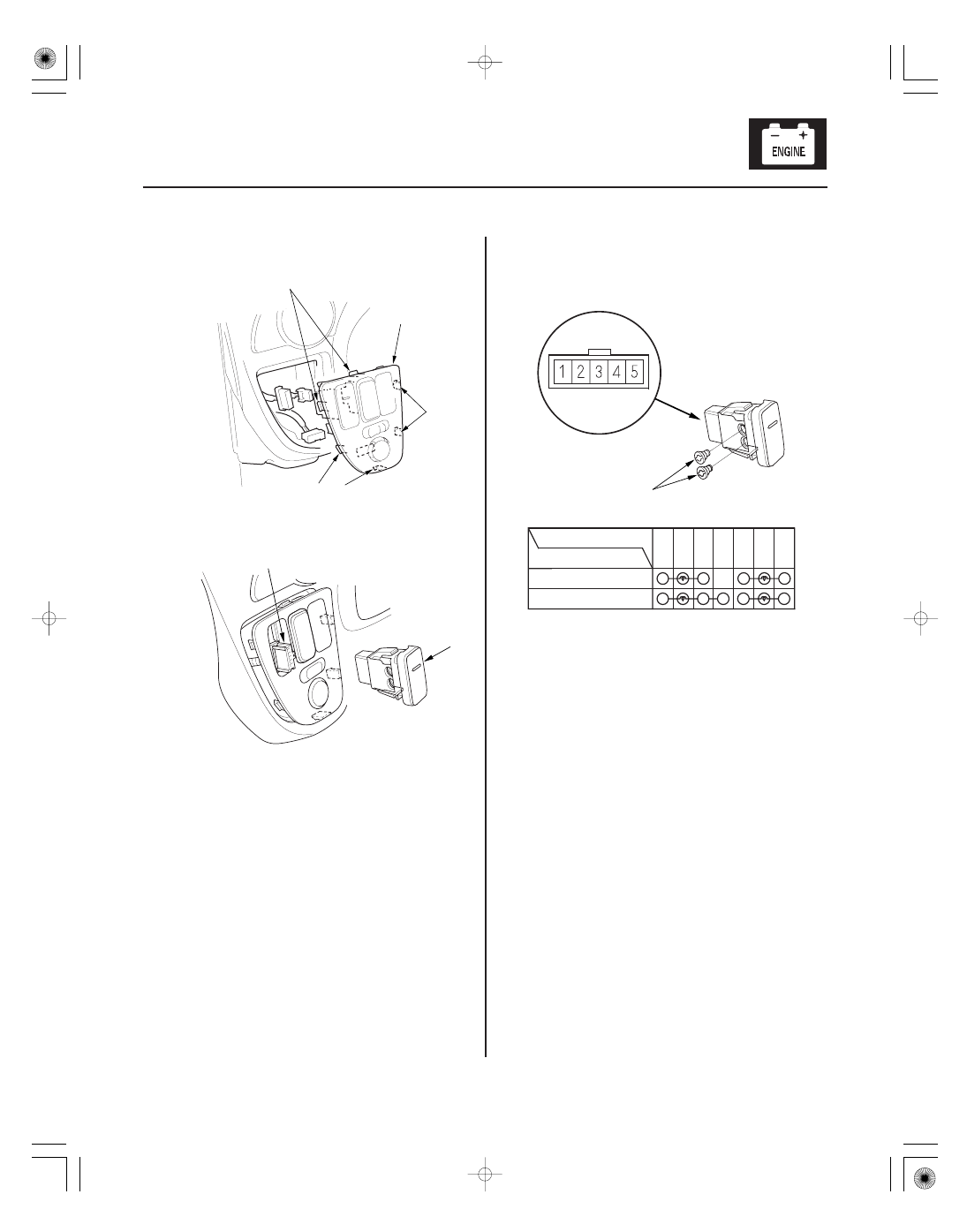

Cruise Control Main Switch Test/Replacement

B

B

B

B

A

B

A

A

Terminal

Position

OFF

ON

1

5

3

4

2

1. Gently pry up on the driver’s switch panel (A) to

release the hooks (B), then pull out the panel.

2. Release the clips, and push the cruise control main

switch (A) out of the panel, then disconnect the 5P
connector (B) from the cruise control main switch.

3. Check for continuity between the terminals in each

switch position according to the table. If the
continuity is not as specified, replace the
illumination bulbs (A) or the switch.
