K20A2, K20Z1 Engines

4-8

4-8

Starting System

Clutch Interlock Switch Test

Starter Solenoid Test

A

Terminal

Clutch Interlock Switch

PRESSED

RELEASED

2

1

S

M

1. Disconnect the clutch interlock switch 2P connector.

2. Remove the clutch interlock switch (A).

3. Check for continuity between the terminals

according to the table.

• If the continuity is not as specified, replace the

clutch interlock switch.

• If OK, install clutch interlock switch and adjust

the clutch pedal height (see page 12-6).

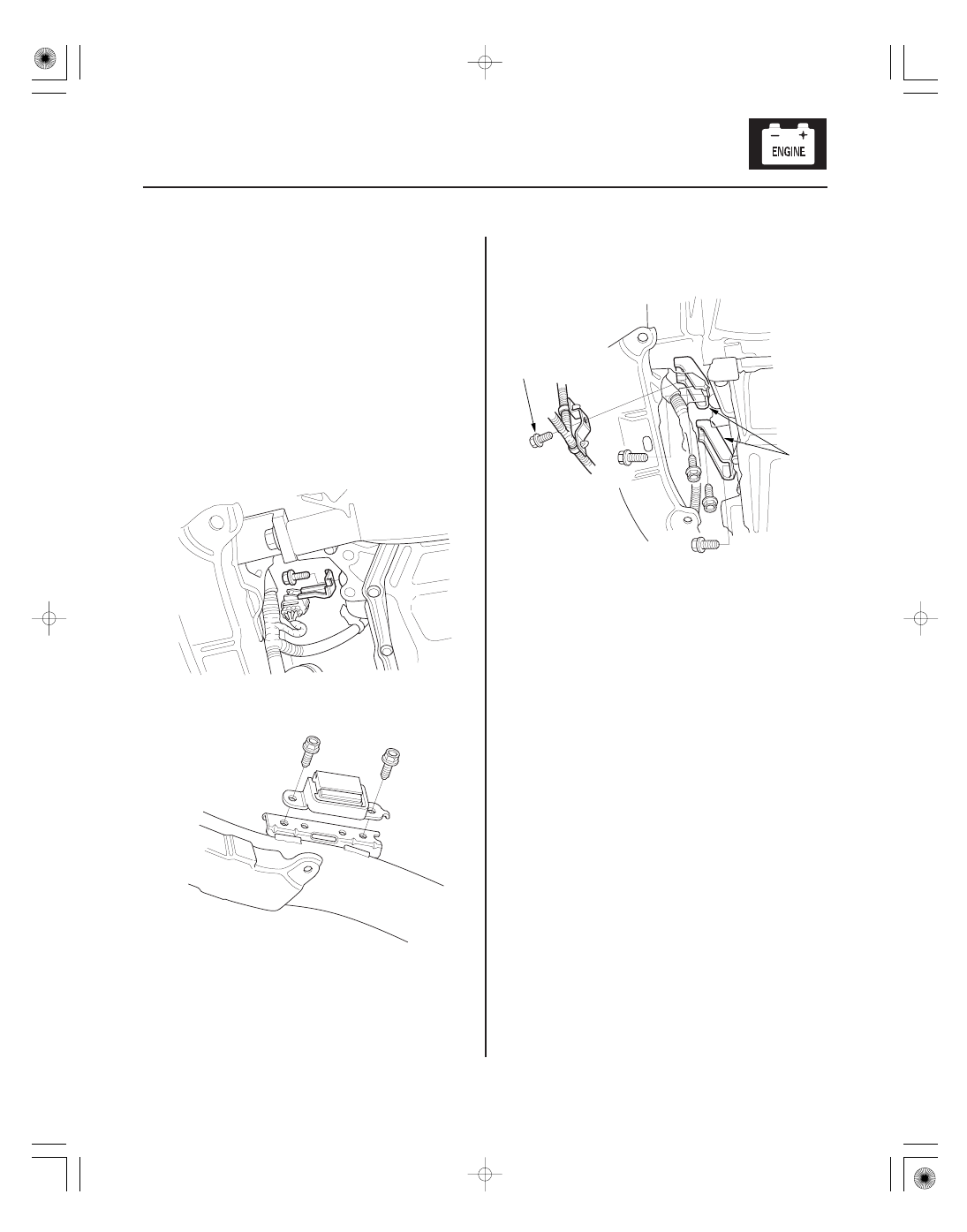

1. Make sure you have the anti-theft codes for the

radio, then write down the customer’s radio station
presets.

2. Disconnect the nagative cable from the battery first,

then disconnect the positive cable.

3. Disconnect the S and M connectors from the starter

solenoid.

4. Check the hold-in coil for continuity between the

S terminal and the armature housing (ground).
There should be continuity.

• If there is continuity, go to step 5.
• If there is no continuity, replace the solenoid.

5. Check the pull-in coil for continuity between the S

terminal and M terminal . There should be
continuity.

• If there is continuity, the solenoid is OK.
• If there is no continuity, replace the solenoid.

6. Connect the positive cable to the battery first, and

then the nagative cable.

7. Enter the anti-theft codes for the radio, then enter

the customer’s radio station presets.

8. Set the clock.

9. K20A2 engine: Do the engine control module

(ECM)/powertrain control module (PCM) idel learn
procedure.

• 2002-2004 models (see page 11-349)
• 2005-2006 models (see page 11-349)

10. Do the power window control unit reset procedure

(see page 22-148).

０１

０１

０２

Ｓ６Ｍ６Ａ１１Ａ４６５０００５６９０１ＦＥＡＴ００

K20A3 Engine

Specifications
Electric current: 80 A or less
Motor speed:

2,600 rpm or more

4-9

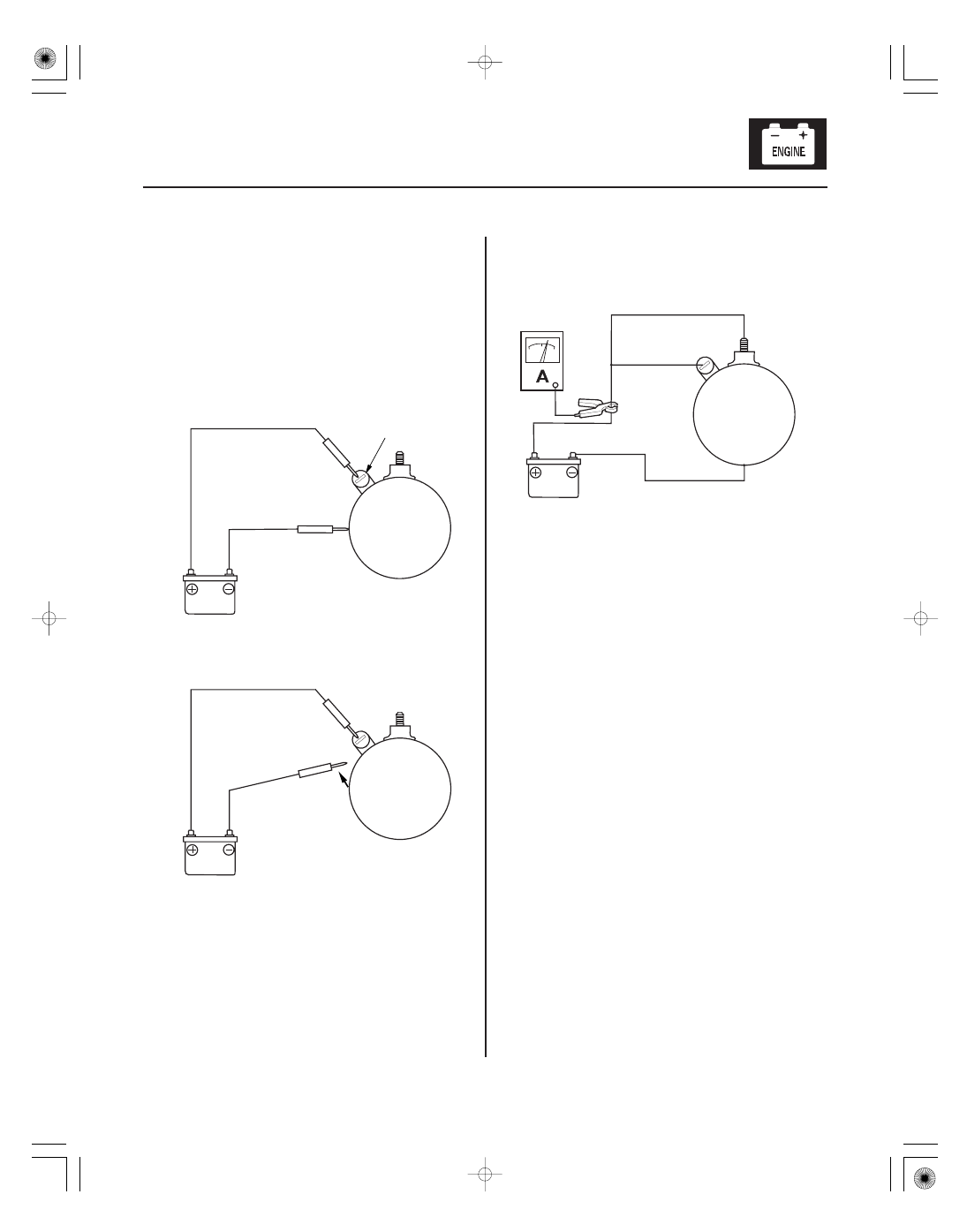

Starter Performance Test

BODY

(GROUND)

S

BODY

(GROUND)

STARTER

S

B

1. Disconnect the wire from the S terminal.

2. Make the connections as shown using as heavy a

wire as possible (preferably equivalent to the wire
used for the vehicle). To avoid damaging the starter,
never leave the battery connected for more than
10 seconds.

3. Connect the battery as shown. If the starter pinion

moves out, it is working properly.

4. Disconnect the negative battery terminal from the

body as shown. If the pinion retracts immediately,
it is working properly.

5. Clamp the starter firmly in a vise.

6. Connect the starter to the battery as shown, and

make sure the motor turns and keeps rotating.

7. If the electric current and motor speed meet the

specifications when the battery voltage is at 11.5 V,
the starter is working properly.

＊０１

＊０２

＊０３

＊０４

Ｓ６Ｍ６Ａ１０Ａ４６５０００５６９０１ＦＥＡＴ００

K20A2, K20Z1 Engines

Specifications
Electric Current: 90 A or less
Motor Speed:

3,000 rpm or more

4-10

Starting System

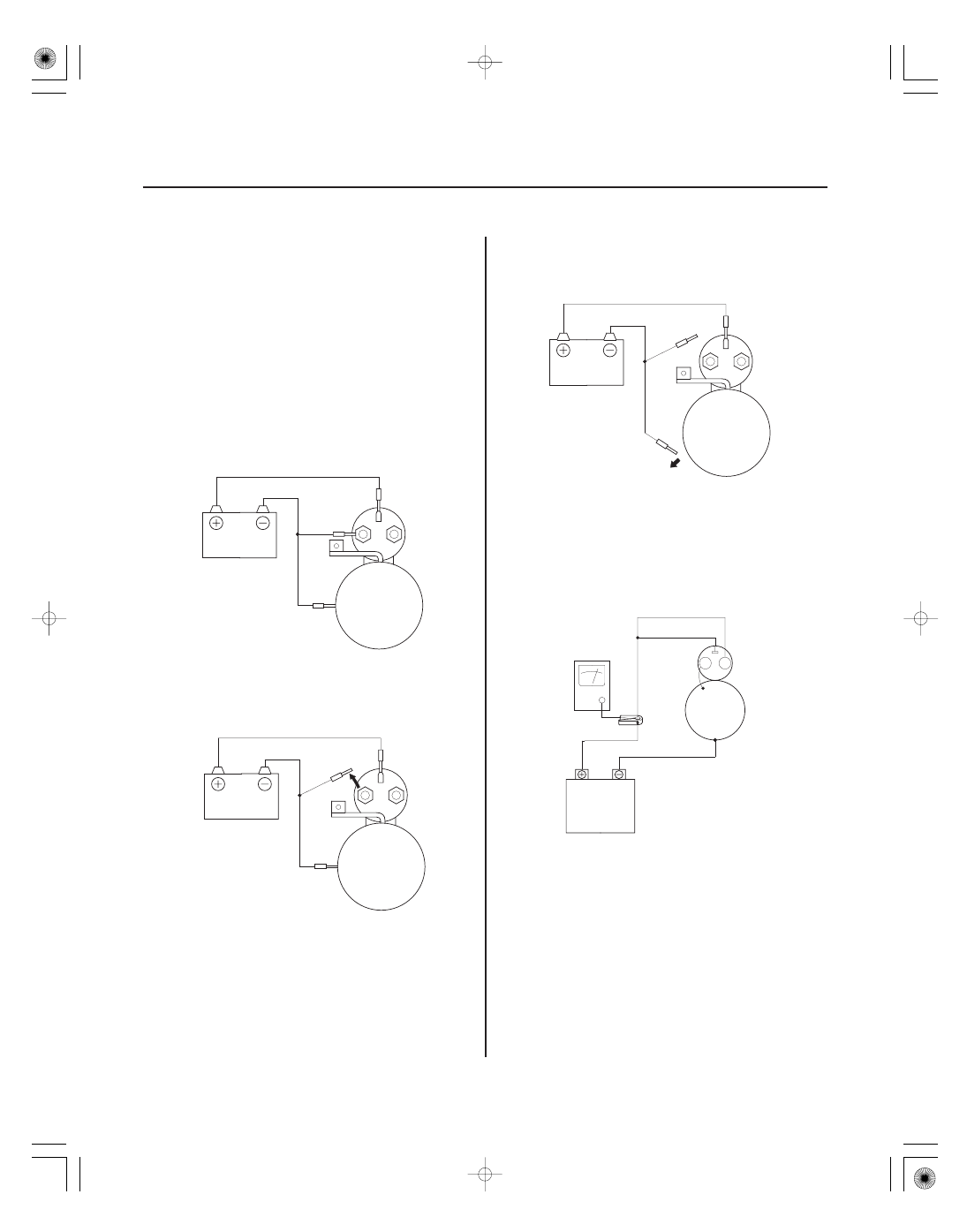

Starter Performance Test (cont’d)

12 V
BATTERY

BODY
(GROUND)

S

M

12 V
BATTERY

BODY
(GROUND)

S

M

12 V
BATTERY

BODY
(GROUND)

S

M

BATTERY
12 V

STARTER

B

M

S

1. Disconnect the wires from the S terminal and the

M terminal.

2. Make the connections as shown using as heavy a

wire as possible (preferably equivalent to the wire
used for the vehicle). To avoid damaging the starter,
never leave the battery connected for more than
10 seconds.

3. Connect the battery as shown. Make sure you

disconnect the starter motor wire from the solenoid.
If the starter pinion moves out, it is working
properly.

4. Disconnect the negative battery terminal from the

M terminal as shown. If the pinion does not retract,
the hold-in coil of the solenoid is working properly.

5. Disconnect the negative battery terminal from the

body as shown. If the pinion retracts immediately,
it is working properly.

6. Clamp the starter firmly in a vise.

7. Reconnect the wire to the M terminal.

8. Connect the starter to the battery as shown in the

diagram, and make sure the motor turns and keeps
rotating.

9. If the electric current and motor speed meet the

specifications when the battery voltage is at 11.5 V,
the starter is working properly.

＊０５

＊０３

＊０４

Ｓ６Ｍ６Ａ００Ａ４６５０００５６９０１ＫＤＡＴ００

Removal

4-11

Starter Removal and Installation

B

A

1. Make sure you have the anti-theft codes for the

radio, then write down the customer’s radio station
presets.

2. Disconnect the negative cable from the battery first,

then disconnect the positive cable.

3.

K20A2, K20Z1 engines: Remove the front subframe
damper.

K20A2, K20Z1 engines: Remove the bolt (A)
securing the harness bracket, then remove the
intake manifold brackets (B).

(cont’d)

Disconnect the knock sensor connector.

Remove the intake manifold.

4.

harness bracket.

K20A3 engine: Disconnect the bolt securing the

5.

6.
