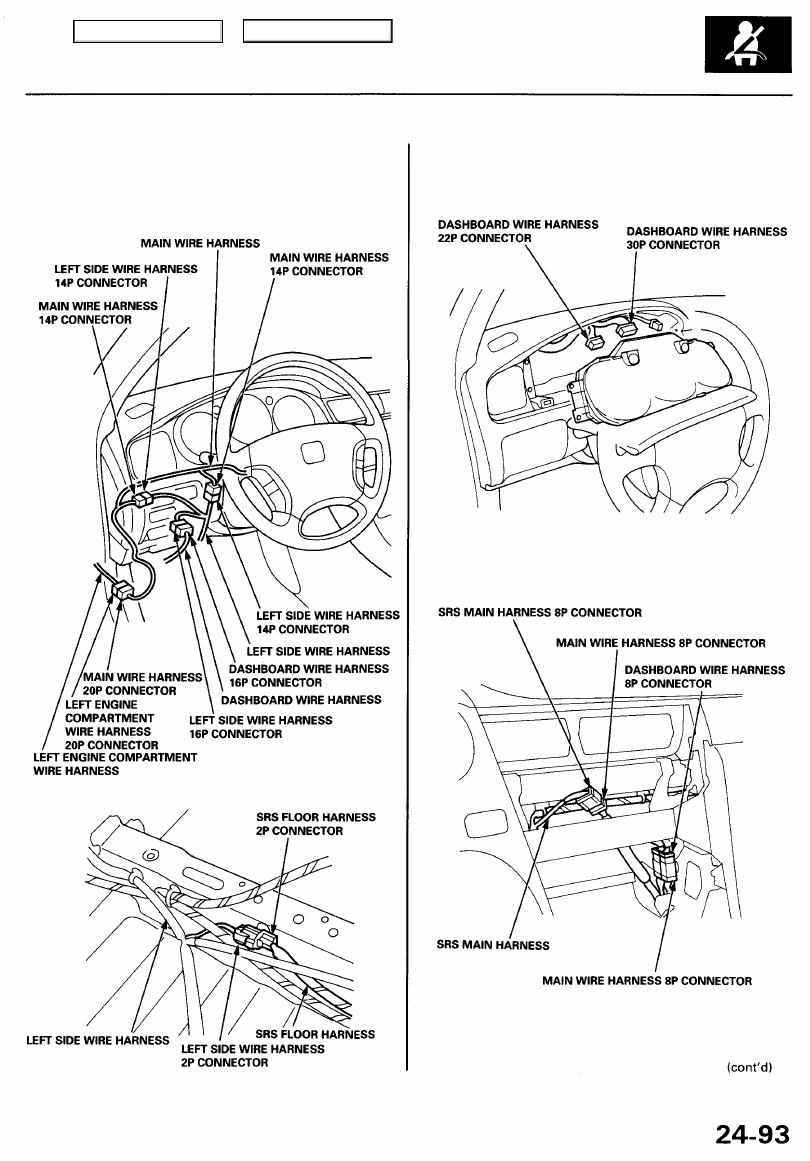

Left side wire harness 14P connector, main wire harness
14P connector, dashboard wire harness 16P connector,
left side wire harness 16P connector, main wire harness

20P connector and left engine compartment wire harness
20P connector.

Dashboard wire harness 30P connector and dashboard

wire harness 22P connector:

Dashboard wire harness 8P connector, main wire har-
ness 8P connector and SRS main harness 8P connector.

Left side wire harness 2P connector and SRS floor har-
ness 2P connector.

Main Menu

Table of Contents

07SAZ-TB4011A

07TAZ-SZ5011A 07SAZ-TB4011A

07TAZ-SZ5011A

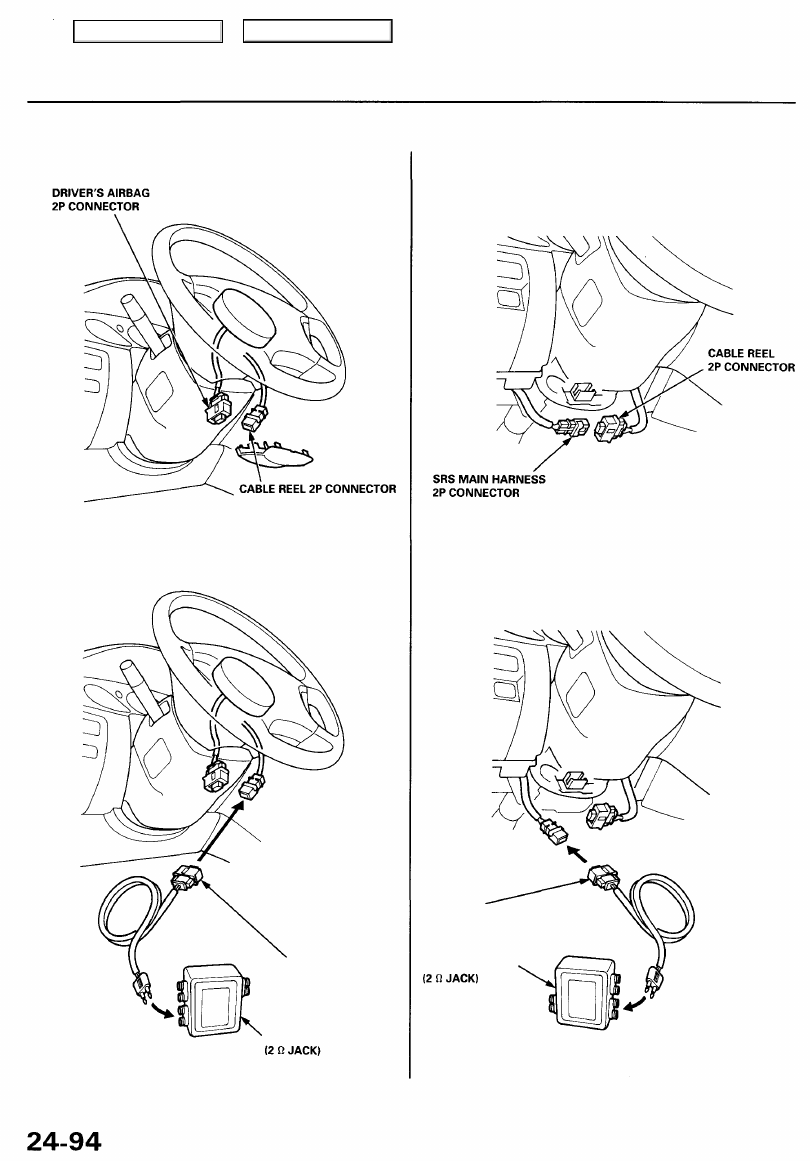

Connecting the special tool to the cable reel 2P connector:

Connecting the Special tool to the SRS main harness 2P
connector:

Fuse Box and Connector Locations (cont'd)

Driver's airbag 2P connector and cable reel 2P connector:

Cable reel 2P connector and SRS main harness 2P
connector:

Troubleshooting - '99 - 01 Models

Main Menu

Table of Contents

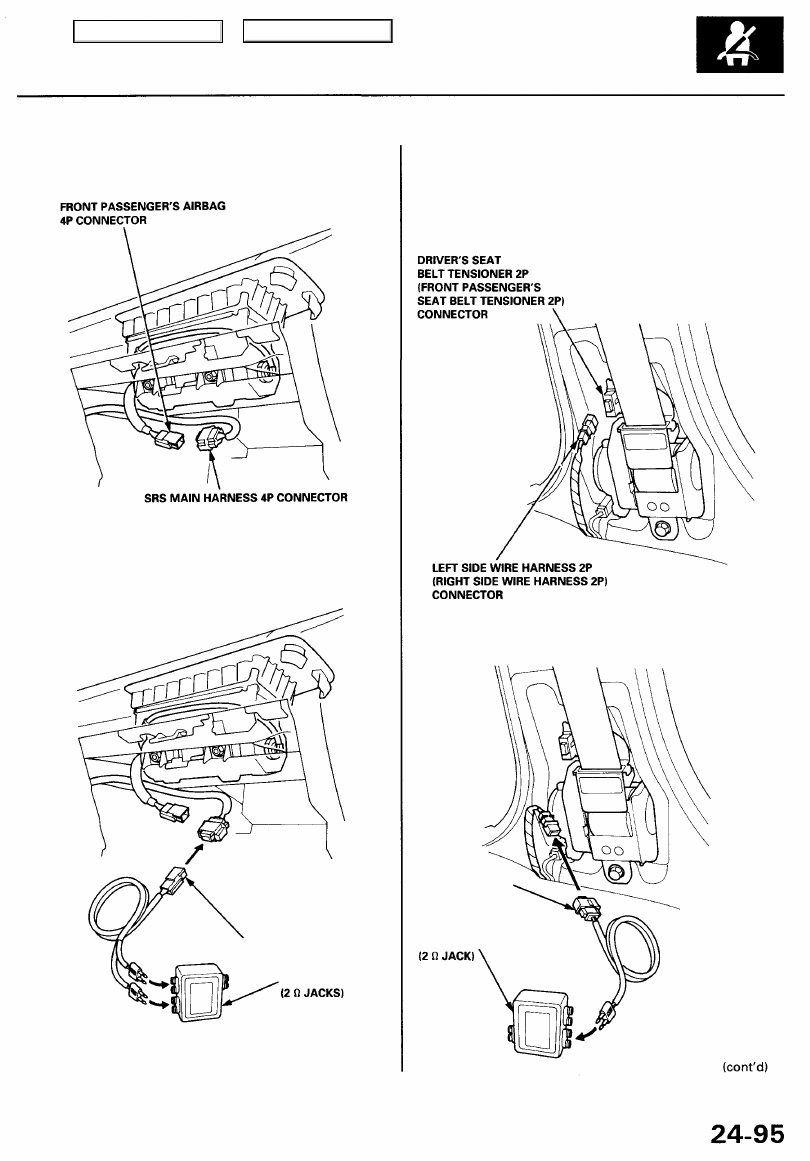

Front passenger's airbag 4P connector and SRS main
harness 4P connector:

Driver's seat belt tensioner 2P connector and left side
wire harness 2P connector (left side) or
Front passenger's seat belt tensioner 2P connector and
right side wire harness 2P connector (right side):

NOTE: Left side is shown.

Connecting the special tool to the SRS main harness 4P
connector:

Connecting the special tool to the left side wire harness
2P (or right side wire harness 2P) connector:

07TAZ-SZ5011A

07SAZ-TB4011A

07SAZ-TB4011A

07XAZ - SZ30100

Main Menu

Table of Contents

07XAZ-S1A0200

07SAZ-TB4011A

07XAZ-S1A0200

07SAZ-TB4011A

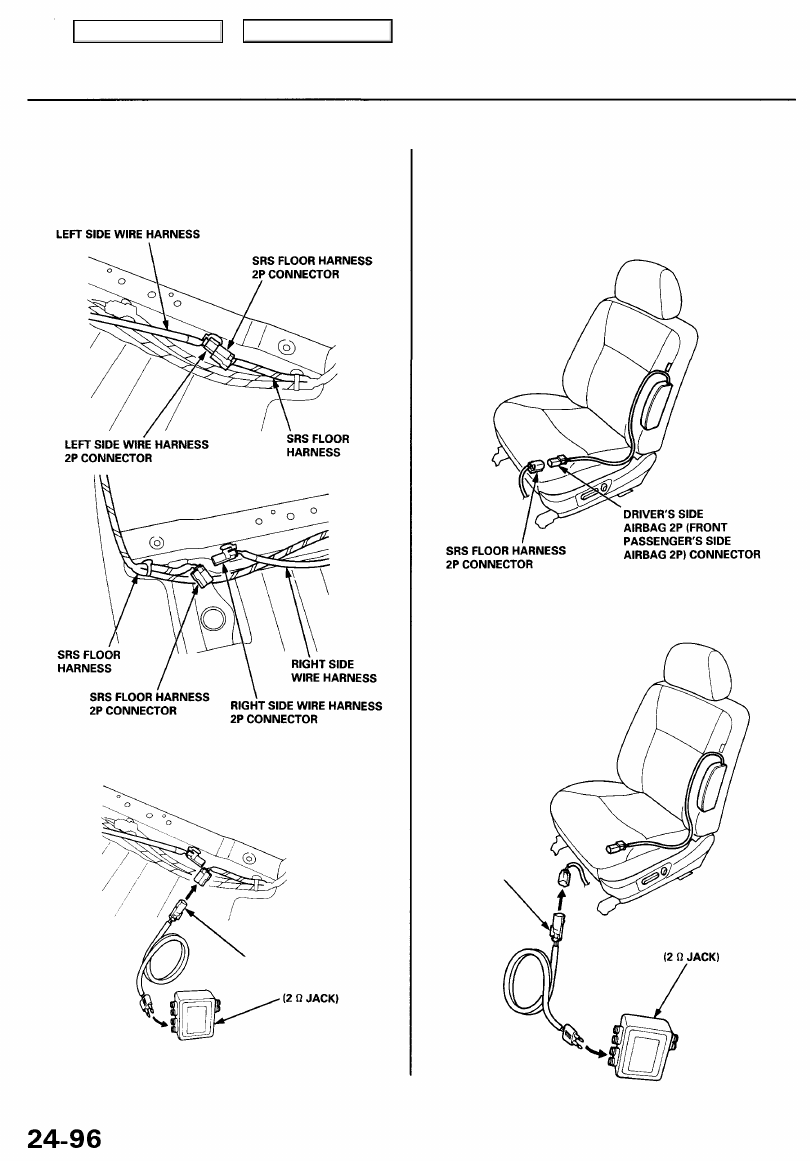

Connecting the special tool to the SRS floor harness 2P
connector:

Connecting the special tool to the SRS floor harness 2P
connector:

Driver's side airbag 2P connector and SRS floor harness
2P connector (left side) or
Front passenger's side airbag 2P connector and SRS

floor harness 2P connector (right side):

NOTE: Left side is shown.

Left side wire harness 2P connector and SRS floor har-
ness 2P connector (left side) or
Right side wire harness 2P connector and SRS floor har-
ness 2P connector (right side):

Fuse Box and Connector Locations (cont'd)

Troubleshooting - '99 - 01 Models
