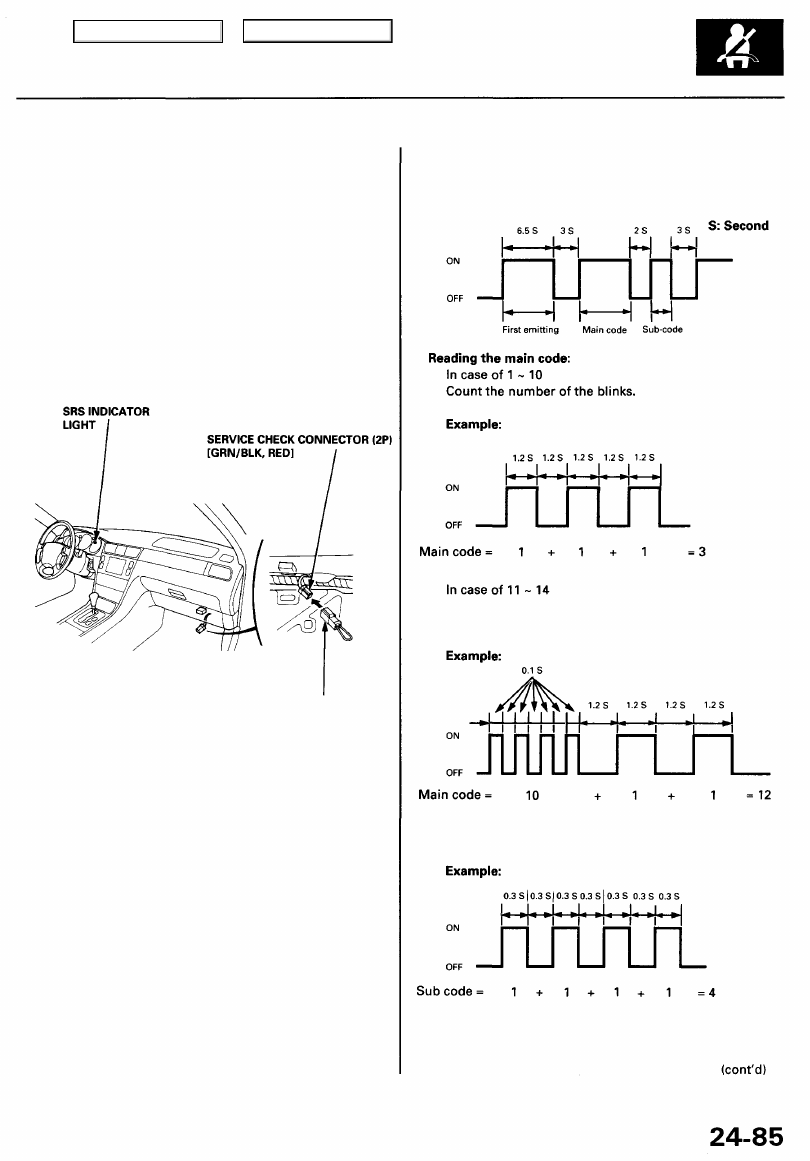

Reading the SRS Indicator Light

The SRS indicator light indicates the DTC by the number
of blinks when the SCS short connector is connected to
the service check connector (2P).

1. Turn the ignition switch OFF, and wait for 10 sec-

onds. Then connect the SCS short connector to the
service check connector (2P). If you don't wait 10
seconds, the SRS unit won't be completely reset or
output DTCs.

2. Turn the ignition switch ON (II). The SRS indicator

light comes on for about 6 seconds, and then goes

off. Then it will indicate the DTC.

3. Read the DTC.

4. Turn the ignition switch OFF, and wait for 10 sec-

onds. Then disconnect the SCS short connector
from the service check connector (2P).

SCS SHORT CONNECTOR

07PAZ-0010100

In case of main code is '3', sub code is '4', record a

DTC 3-4.

Reading the sub code:

Count the number of the blinks.

The indicator's blink is regarded first four continuous

blinks as count ten, then after blink is added to them.

Patterns of the DTC Indications:

The DTC consists of a main code and sub-code.

Main Menu

Table of Contents

Reading the DTC (cont'd)

— Including the most recent problem, up to 3 different malfunctions can be indicated (see example 1 below).
— In case of a continuous failure, the DTC will be indicated repeatedly (see example 1 below).
— In case of an intermittent failure, the SRS indicator light will indicate the DTC one time, then it will stay on (see example

2 below).

— If both a continuous and an intermittent failure occur, both DTCs will be indicated as continuous failures.
— When the system is normal (no DTC), the SRS indicator light will stay on (see example 3).
— If the SRS indicator light comes on continuously without any DTCs, there may be a problem in the light circuit.

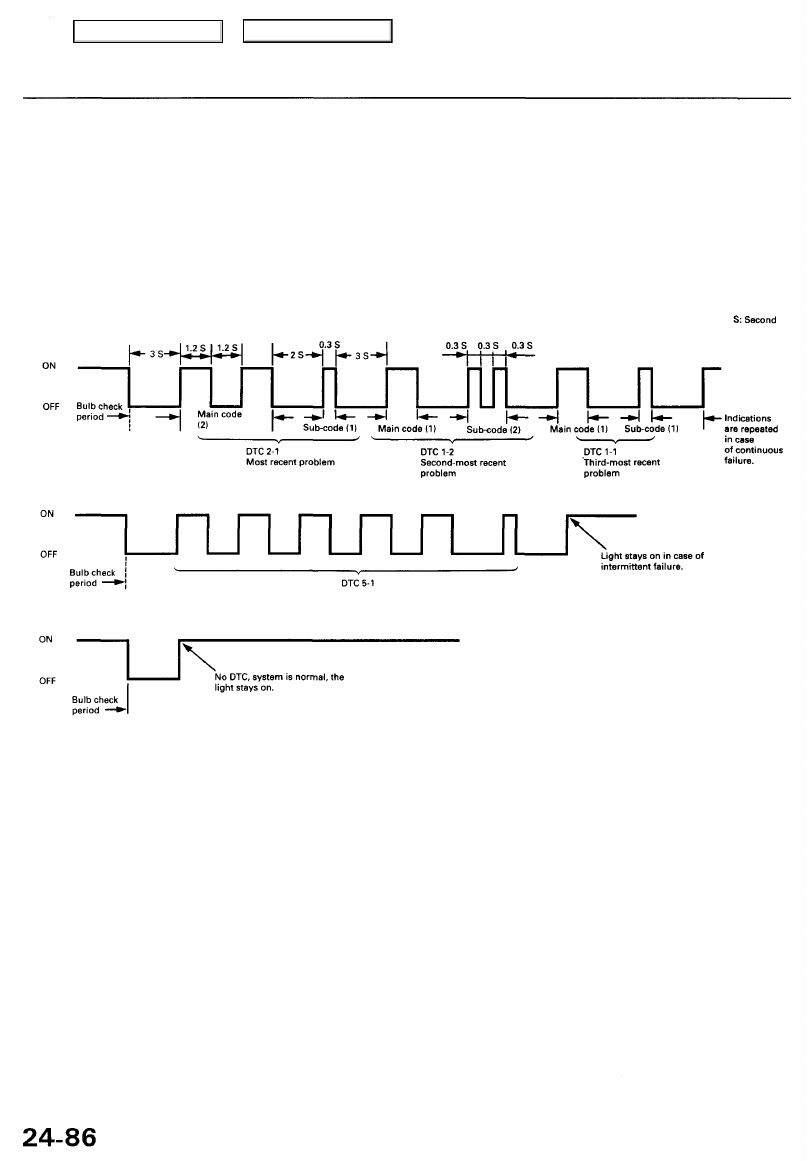

Examples of the DTC Indications:

1. Continuous failure, SRS Indicator Light is:

Troubleshooting - '99 - 01 Models

2. Intermittent failure, SRS Indicator Light is:

3. Normal (no failure), SRS Indicator Light is:

Main Menu

Table of Contents

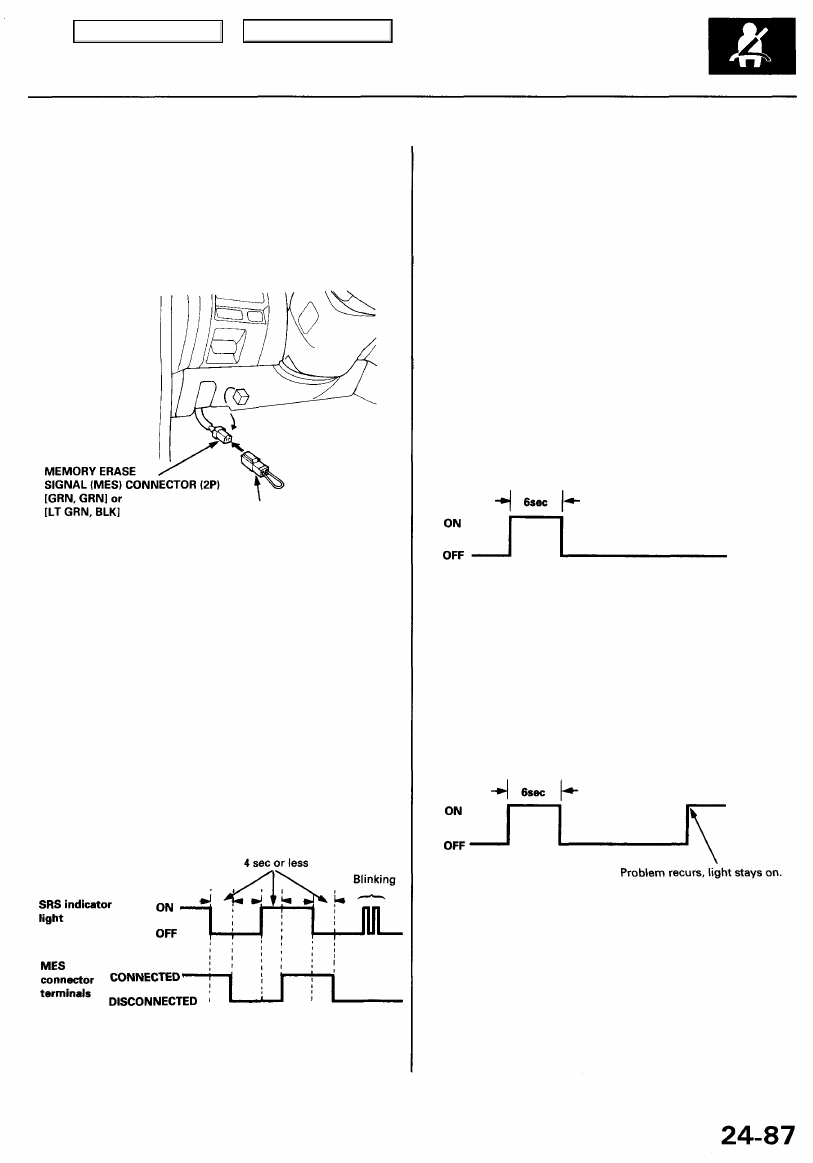

Erasing the DTC Memory

To erase the DTC(s) from the SRS unit, use a Honda

PGM Tester (see the Honda PGM Tester SRS vehicle

System Supplement) or the following procedure.

1. Make sure the ignition switch is OFF.

2. Connect the SCS service connector to the MES con-

nector (2P). Do not use a jumper wire.

Troubleshooting Intermittent

Failures

If there was a malfunction, but it doesn't recur, it will be

stored in the memory as an intermittent failure, and the
SRS indicator light comes on.

After checking the DTC, troubleshoot as follows:

1. Read the DTC (see "Reading the DTC").

2. Erase the DTC memory (see "Erasing the DTC

Memory").

3. With the shift lever in neutral, turn the ignition switch

ON (II), and let the engine idle.

4. The SRS indicator light comes on for about 6 sec-

onds and goes off.

SCS SERVICE CONNECTOR

07PAZ-0010100

3. Turn the ignition switch ON (II).
4. The SRS indicator light comes on for about 6 seconds

and goes off. Remove the SCS service connector
from the MES connector (2P) within 4 seconds after
the SRS indicator light went off.

5. The SRS indicator light comes on again. Reconnect

the SCS service connector to the MES connector

(2P) within the 4 seconds after the SRS indicator
light comes on.

6. The SRS indicator light goes off. Remove the SCS

service connector from the MES connector (2P)

within 4 seconds.

7. The SRS indicator light indicates that the memory is

erased by blinking two times.

8. Turn the ignition switch OFF, and wait for 10 sec-

onds.

5. Shake the wire harness and the connector, take a test

drive (quick acceleration, quick braking, cornering),
and turn the steering wheel fully left and right, and

hold it there for 5 to 10 seconds to find the cause of

the intermittent failure.

If the problem recurs, the SRS indicator light will
stay on.

6. If you can't duplicate the intermittent failure, the sys-

tem is OK at this time.

Main Menu

Table of Contents

Troubleshooting - '99 - 01 Models

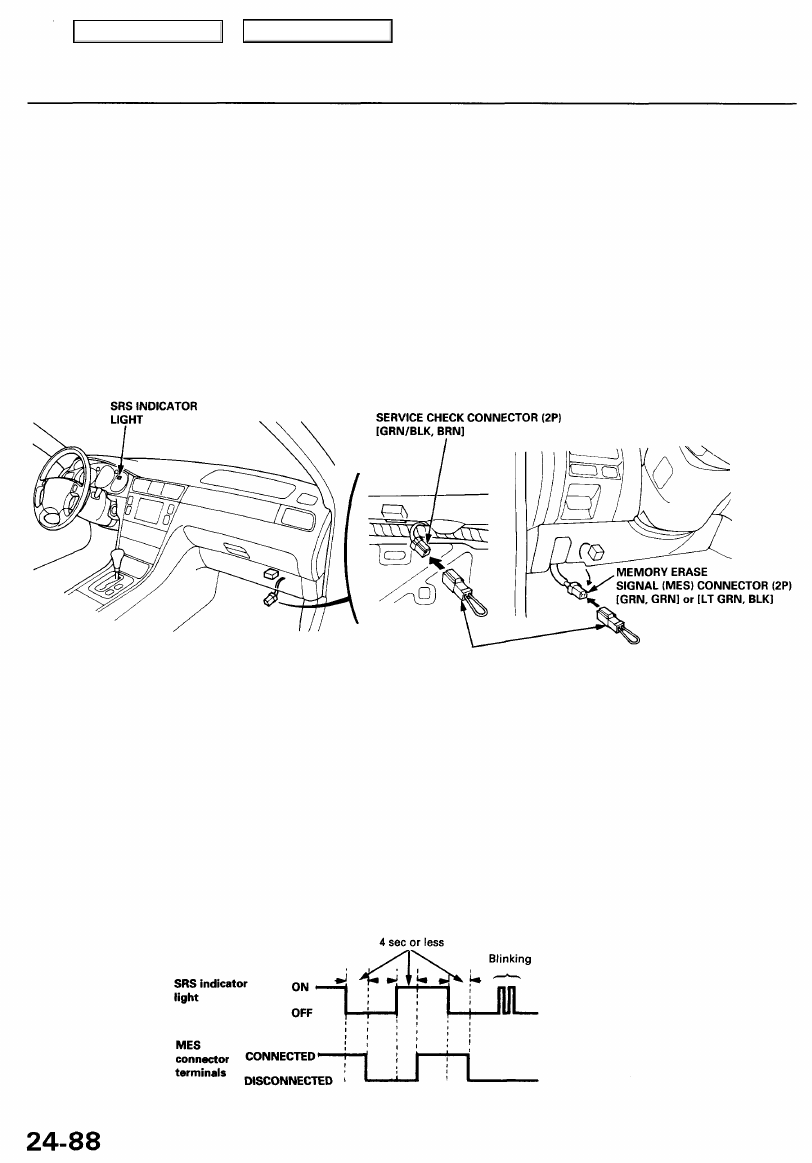

Initializing the OPDS (Occupant Position Detection System) Unit

When the seat-back cover or seat-back cushion or (and) OPDS unit are replaced with new one, initialize the OPDS unit

links with the OPDS sensor by following the procedure below.
'00 - 01 Models: If your PGM Tester is equipped with software version SN 120 or later, disregard the procedure below,

and initialize the OPDS unit by following the prompts in the SRS menu of the PGM Tester.

NOTE:
• Make sure the front passenger's seat is dry, set the seat-back in the normal position, and make sure there is nothing

setting on the front passenger's seat.

• '00 - 01 Models; Start the engine, and turn on the air conditioning system for 30 minutes to dry any moisture from the

front passenger's seat before following the procedure below.

1. Make sure the ignition switch is OFF.

2. Connect the SCS service connector to the service check connector (2P). Do not use a jumper wire.
3. Connect another SCS service connector to the MES connector (2P). Do not use a jumper wire.

SCS SERVICE CONNECTOR

07PAZ-0010100

4. Turn the ignition switch ON (II).
5. The SRS indicator light comes on for about 6 seconds and goes off. Remove the SCS service connector from the MES

connector within 4 seconds after the SRS indicator light went off.

6. The SRS indicator light comes on again. Reconnect the SCS service connector to the MES connector within the 4 sec-

onds after the SRS indicator light comes on.

7. The SRS indicator light goes off. Remove the SCS service connector from the MES connector within 4 seconds.
8. The SRS indicator light indicates that the OPDS unit is initialized by blinking 2 times, then stays on.

If the light doesn't blink 2 times and stays on, repeat this procedure beginning with step 1.

9. Turn the ignition switch OFF, and wait for 10 seconds. Disconnect the SCS service connector from the service check

connector (2P).

Turn the ignition switch ON (II) again after the procedure. The SRS indicator light comes on for about 6 seconds and goes
off, and then if the SRS indicator light doesn't come on again after 30 seconds, the initialization of the OPDS unit is com-
plete and the system is OK.
