Troubleshooting - '96 - 98 Models

DTC 4-5

CAUTION: Whenever the ignition switch is ON (II), or has

been turned OFF for less than 3 minutes, be careful not

to bump the SRS unit; the airbags could accidentally

deploy and cause damage or injuries.

NOTE: The PCM memory must be reset after reconnec-

ting the battery (see page

11-125

).

Try to reproduce the SRS indicator light:

1. Erase the DTC memory (see page

24-37

).

2. Turn the ignition switch ON (II), and check that the SRS

indicator light comes on for about 6 seconds and then
goes off.

Intermittent failure, system is OK at this time. See
Troubleshooting Intermittent Failures on page

24-37

.

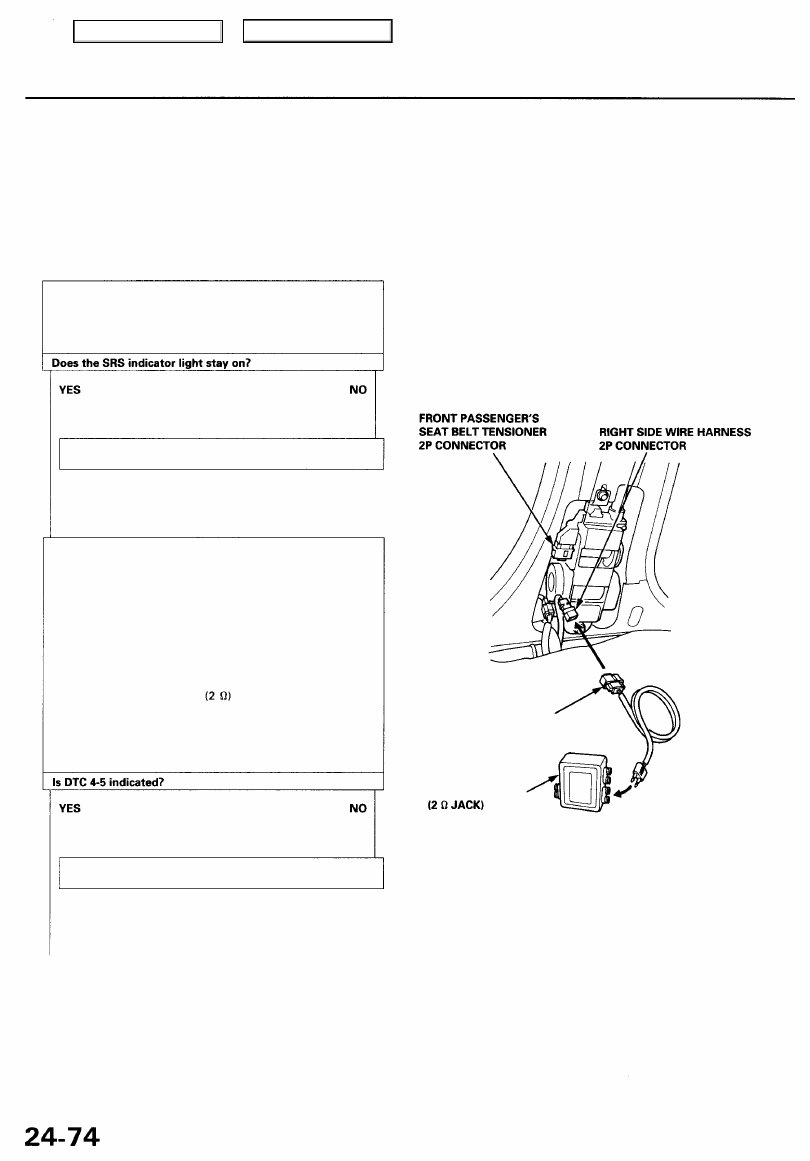

Check for a short to ground in the passenger's seat belt
tensioner:

1. Turn the ignition switch OFF. Make sure you have the

anti-theft code for the radio, then write down the fre-
quencies for the radio's preset buttons.

2. Disconnect the battery negative cable, then disconnect

the positive cable, and wait for 3 minutes.

3. Disconnect the front passenger's seat belt tensioner 2P

connector from the right side wire harness.
CAUTION: Do not disconnect the driver's seat belt ten-
sioner connector.

4. Connect the special tool to the right side wire har-

ness 2P connector.

5. Reconnect the battery positive cable, then reconnect the

negative cable.

6. Erase the DTC memory (see page

24-37

).

7. Read the DTC (see page

24-35

).

07SAZ-TB4011A

07TAZ-SZ5011A

To page

24-75

Short to ground in the front passenger's seat belt tension-
er; replace the passenger's seat belt (see page

24-165

).

Main Menu

Table of Contents

From page

24-74

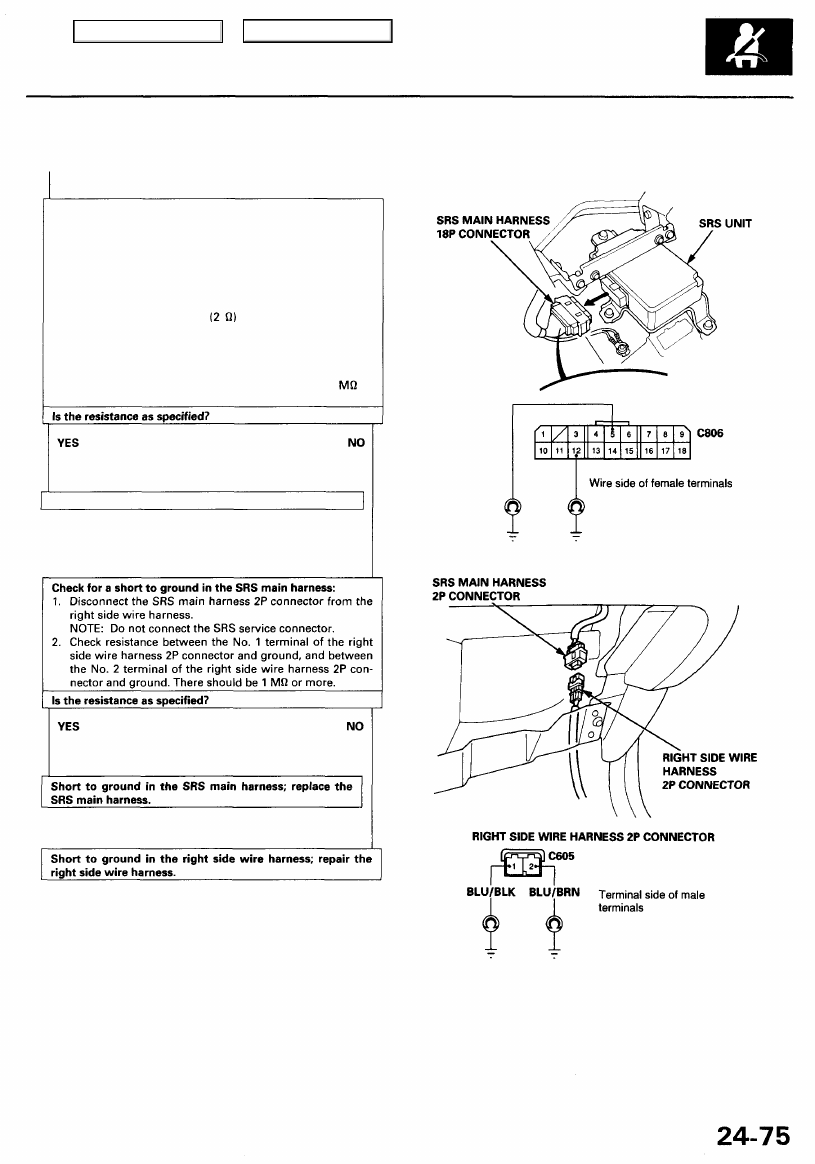

Check for a short to ground in the right side wire harness:

1. Disconnect the battery negative cable, then disconnect

the positive cable, and wait for 3 minutes.

2. Disconnect the driver's and front passenger's airbag con-

nectors, then disconnect the driver's seat belt tensioner

connector (see page

24-33

).

3. Disconnect the SRS main harness 18P connector from

the SRS unit.

4. Remove the special tool from the right side wire

harness 2P connector.

5. Check for continuity between the No. 5 terminal of the

SRS main harness 18P connector and ground, and
between the No. 12 terminal of the SRS main harness

18P connector and ground. There should be 1 or
more.

Faulty SRS unit; replace the SRS unit (see page

 24-181

).

Main Menu

Table of Contents

DTC 9-1 or No Code

CAUTION: Whenever the ignition switch is ON (II), or has

been turned OFF for less than 3 minutes, be careful not

to bump the SRS unit; the airbags could accidentally

deploy and cause damage or injuries.

NOTE: The PCM memory must be reset after reconnect-

ing the battery (see page

11-125

).

Troubleshooting - '96 - 98 Models

Try to reproduce the SRS indicator light:

1. Erase the DTC memory (see page

24-37

).

2. Turn the ignition switch ON (II), and check that the SRS

indicator light comes on for about 6 seconds and then
goes off.

Intermittent failure, system is OK at this time. See
Troubleshooting Intermittent Failures on page

24-37

.

Check the SRS unit (1):

1. Turn the ignition switch OFF.

2. Read the DTC (see page

 24-35

).

To page

24-77

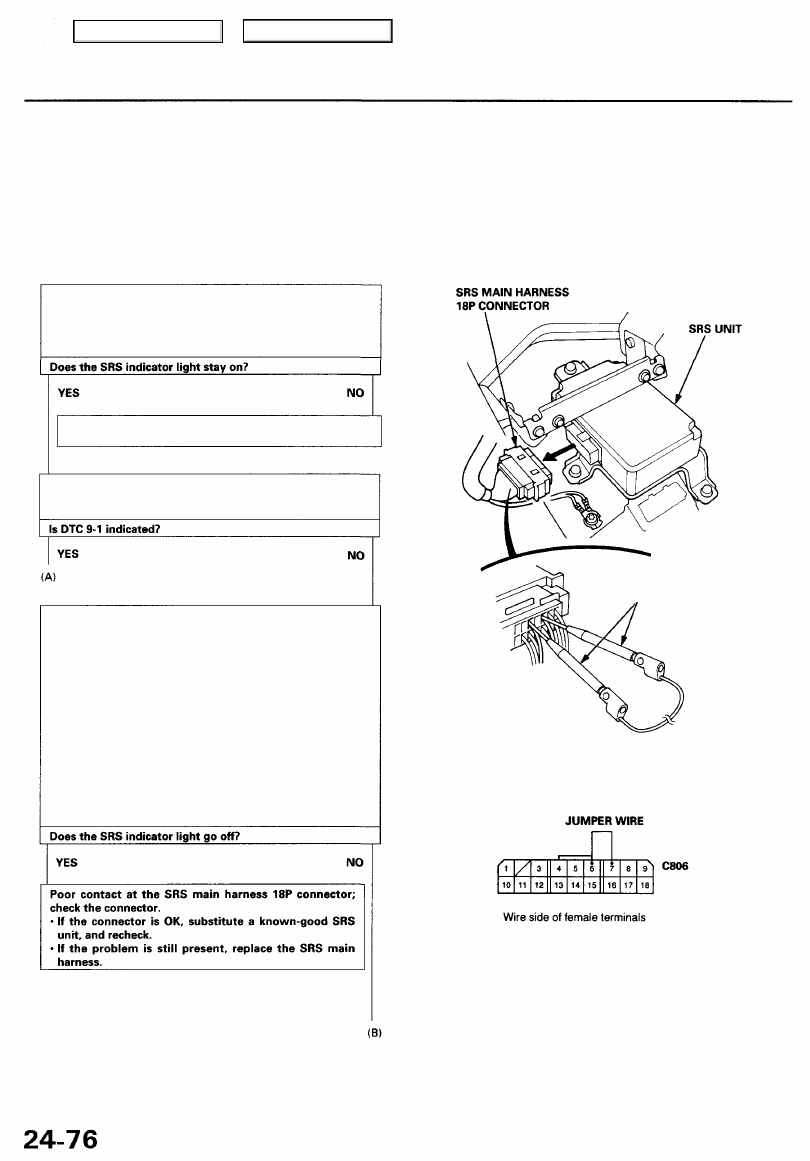

Check the SRS unit (2):

1. Make sure you have the anti-theft code for the radio,

then write down the frequencies for the radio's preset

buttons.

2. Disconnect the battery negative cable, then disconnect

the positive cable, and wait for 3 minutes.

3. Disconnect the driver's and front passenger's airbag con-

nectors, then disconnect the driver's and front passen-
ger's seat belt tensioner connectors (see page

24-33

).

4. Disconnect the SRS main harness 18P connector from

the SRS unit.

5. Reconnect the battery positive cable, then reconnect the

negative cable.

6. Turn the ignition switch ON (II), then connect the SRS

main harness 18P connector terminals No. 6 and No. 7

with a jumper wire and backprobe adapters.

To page

 24-78

BACKPROBE ADAPTER
17 mm

07TAZ-001020A

Main Menu

Table of Contents

From page

 24-76

(A)

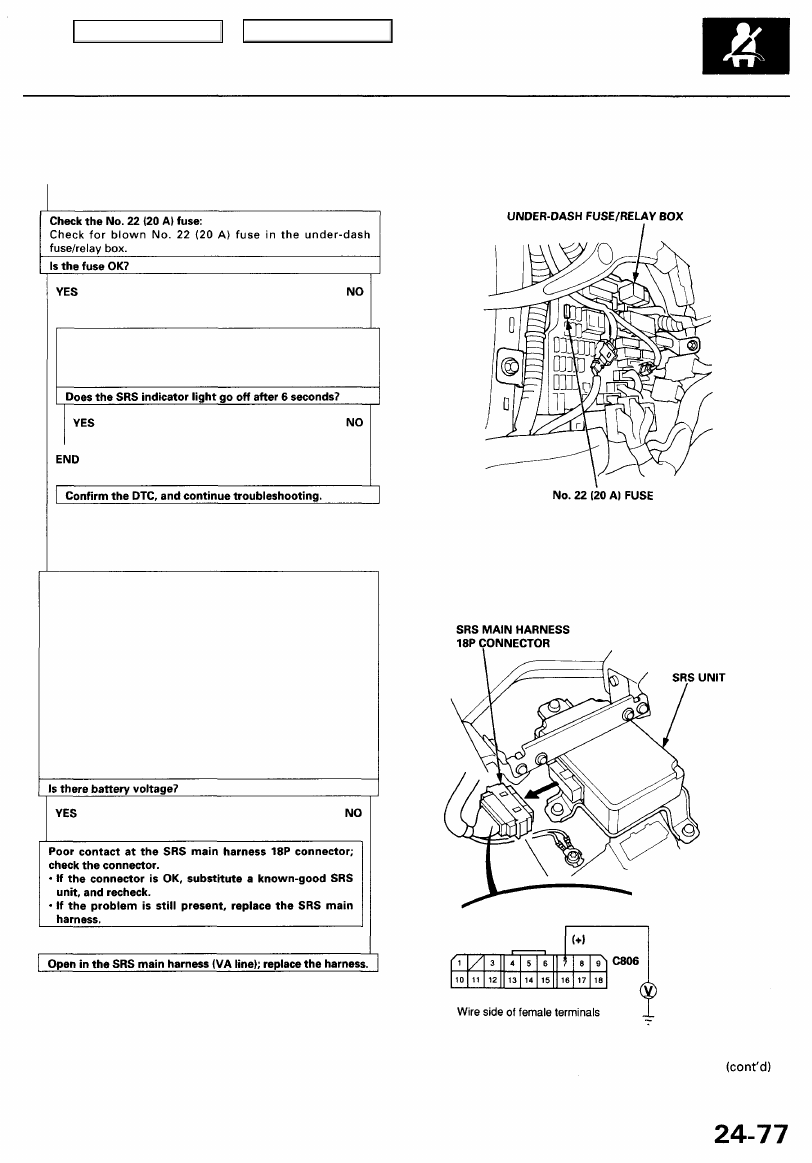

Replace the fuse, and erase the memory:

1. Replace the No. 22 (20 A) fuse.

2. Erase the DTC memory (see page

24-37

).

3. Turn the ignition switch ON (II).

Check for an open in the SRS main harness (VA line):

1. Make sure you have the anti-theft code for the radio,

then write down the frequencies for the radio's preset

buttons.

2. Disconnect the battery negative cable, then disconnect

the positive cable, and wait for 3 minutes.

3. Disconnect the driver's and front passenger's airbag

connectors, then disconnect the driver's and front pas-
senger's seat belt tensioner connectors (see page

24-33

).

4. Disconnect the SRS main harness 18P connector from

the SRS unit.

5. Reconnect the battery positive cable, then reconnect the

negative cable.

6. Connect a voltmeter between the No. 7 terminal (+) of

the SRS main harness 18P connector and ground.

Main Menu

Table of Contents
