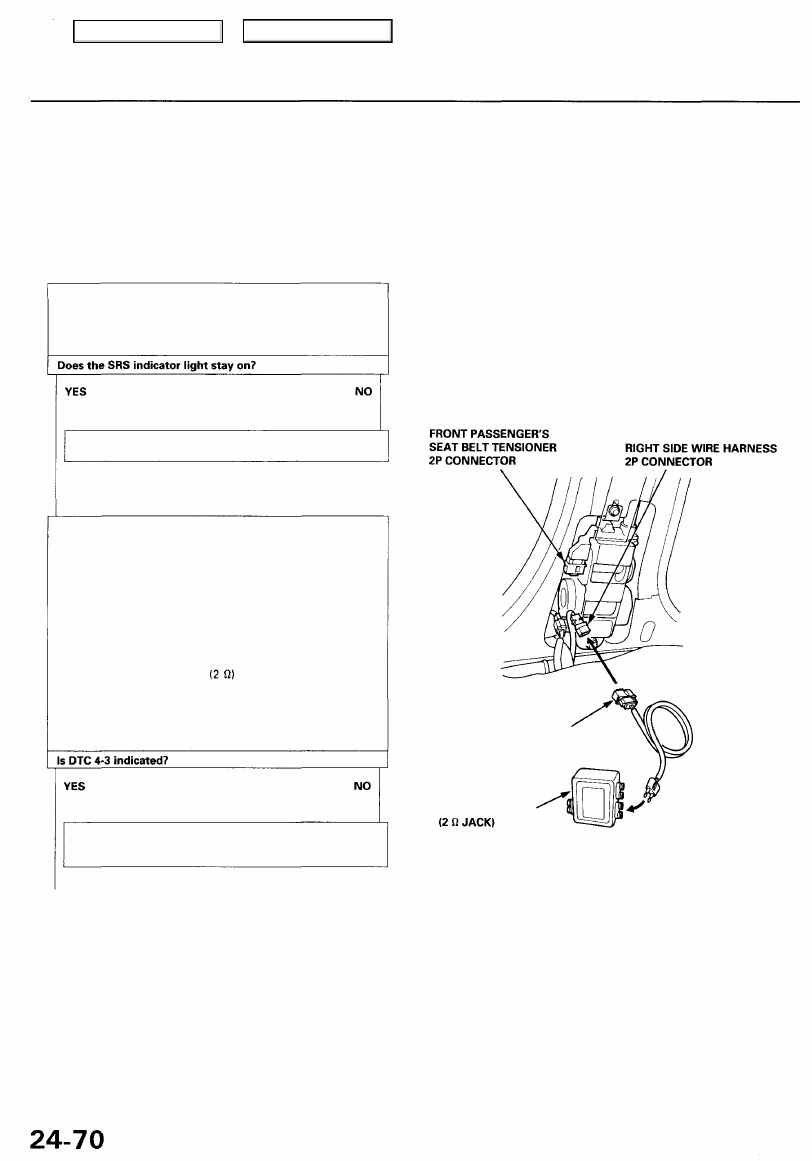

Troubleshooting - '96 - 98 Models

DTC 4-3

CAUTION: Whenever the ignition switch is ON (II), or

has been turned OFF for less than 3 minutes, be careful

not to bump the SRS unit; the airbags could accidentally

deploy and cause damage or injuries.

NOTE: The PCM memory must be reset after reconnect-

ing the battery (see page

11-125

).

Try to reproduce the SRS indicator light:

1. Erase the DTC memory (see page

24-37

).

2. Turn the ignition switch ON (II), and check that the SRS

indicator light comes on for about 6 seconds and then

goes off.

Intermittent failure, system is OK at this time. See

Troubleshooting Intermittent Failures on page

24-37

.

Check for a short to another wire or decreased resistance in
the passenger's seat belt tensioner:

1. Turn the ignition switch OFF. Make sure you have the

anti-theft code for the radio, then write down the fre-
quencies for the radio's preset buttons.

2. Disconnect the battery negative cable, then disconnect

the positive cable, and wait for 3 minutes.

3. Disconnect the front passenger's seat belt tensioner 2P

connector from the right side wire harness.
CAUTION: Do not disconnect the driver's seat belt ten-
sioner connector.

4. Connect the special tool to the right side wire har-

ness 2P connector.

5. Reconnect the battery positive cable, then reconnect the

negative cable.

6. Erase the DTC memory (see page

24-37

).

7. Read the DTC (see page

24-35

).

07TAZ-SZ5011A

07SAZ-TB4011A

To page

24-71

Short to another wire or decreased resistance in the

front passenger's seat belt tensioner; replace the passen-

ger's seat belt (see page

24-165

).

Main Menu

Table of Contents

From page

24-70

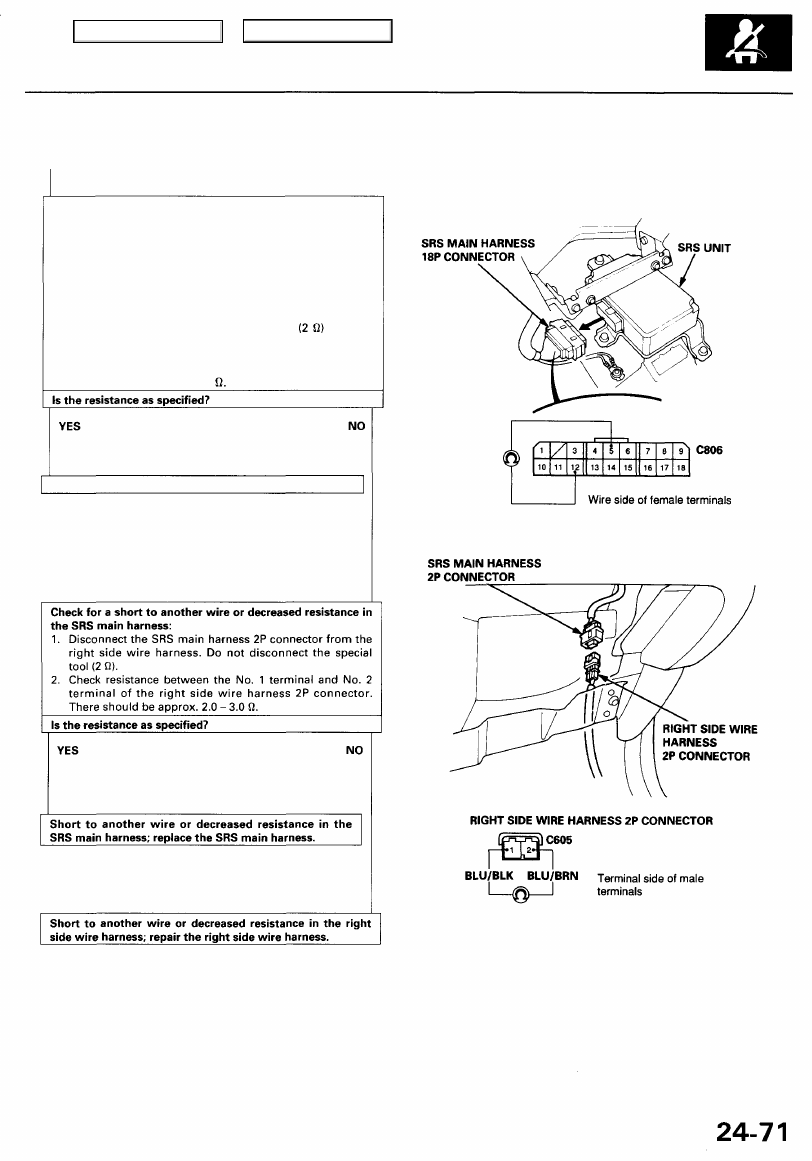

Check for a short to another wire or decreased resistance in
the right side wire harness:

1. Disconnect the battery negative cable, then disconnect

the positive cable, and wait for 3 minutes.

2. Disconnect the driver's and front passenger's airbag con-

nectors, then disconnect the driver's seat belt tensioner
connector (see page

24-33

).

3. Disconnect the SRS main harness 18P connector from

the SRS unit.

NOTE: Do not disconnect the special tool from the
right side wire harness 2P connector.

4. Check resistance between the No. 5 terminal and No. 12

terminal of SRS main harness 18P connector. There
should be approx. 2.0 - 3.0

Faulty SRS unit; replace the SRS unit (see page

24-181

).

Main Menu

Table of Contents

Troubleshooting - '96 - 98 Models

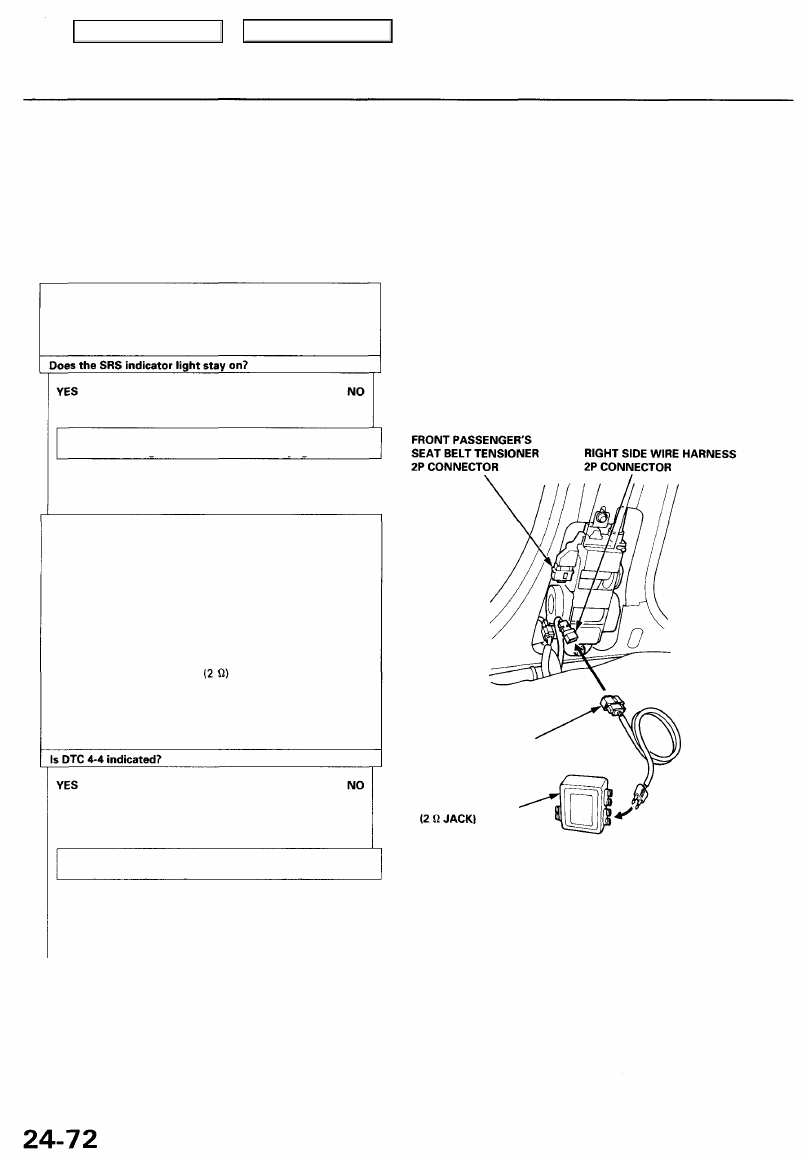

DTC 4-4

CAUTION: Whenever the ignition switch is ON (II), or has

been turned OFF for less than 3 minutes, be careful not

to bump the SRS unit; the airbags could accidentally

deploy and cause damage or injuries.

NOTE: The PCM memory must be reset after reconnec-

ting the battery (see page

11-125

).

Try to reproduce the SRS indicator light:

1. Erase the DTC memory (see page

24-37

).

2. Turn the ignition switch ON (II), and check that the SRS

indicator light comes on for about 6 seconds and then
goes off.

Intermittent failure, system is OK at this time. See
Troubleshooting Intermittent Failures on page

24-37

.

Check for a short to power in the passenger's seat belt
tensioner:

1. Turn the ignition switch OFF. Make sure you have the

anti-theft code for the radio, then write down the fre-
quencies for the radio's preset buttons.

2. Disconnect the battery negative cable, then disconnect

the positive cable, and wait for 3 minutes.

3. Disconnect the front passenger's seat belt tensioner 2P

connector from the right side wire harness.
CAUTION: Do not disconnect the driver's seat belt ten-
sioner connector.

4. Connect the special tool to the right side wire har-

ness 2P connector.

5. Reconnect the battery positive cable, then reconnect the

negative cable.

6. Erase the DTC memory (see page

24-37

).

7. Read the DTC (see page

 24-35

).

07TAZ-SZ5011A

07SAZ-TB4011A

Short to power in the front passenger's seat belt tension-
er; replace the passenger's seat belt (see page

 24-165

).

To page

24-73

Main Menu

Table of Contents

From page

24-72

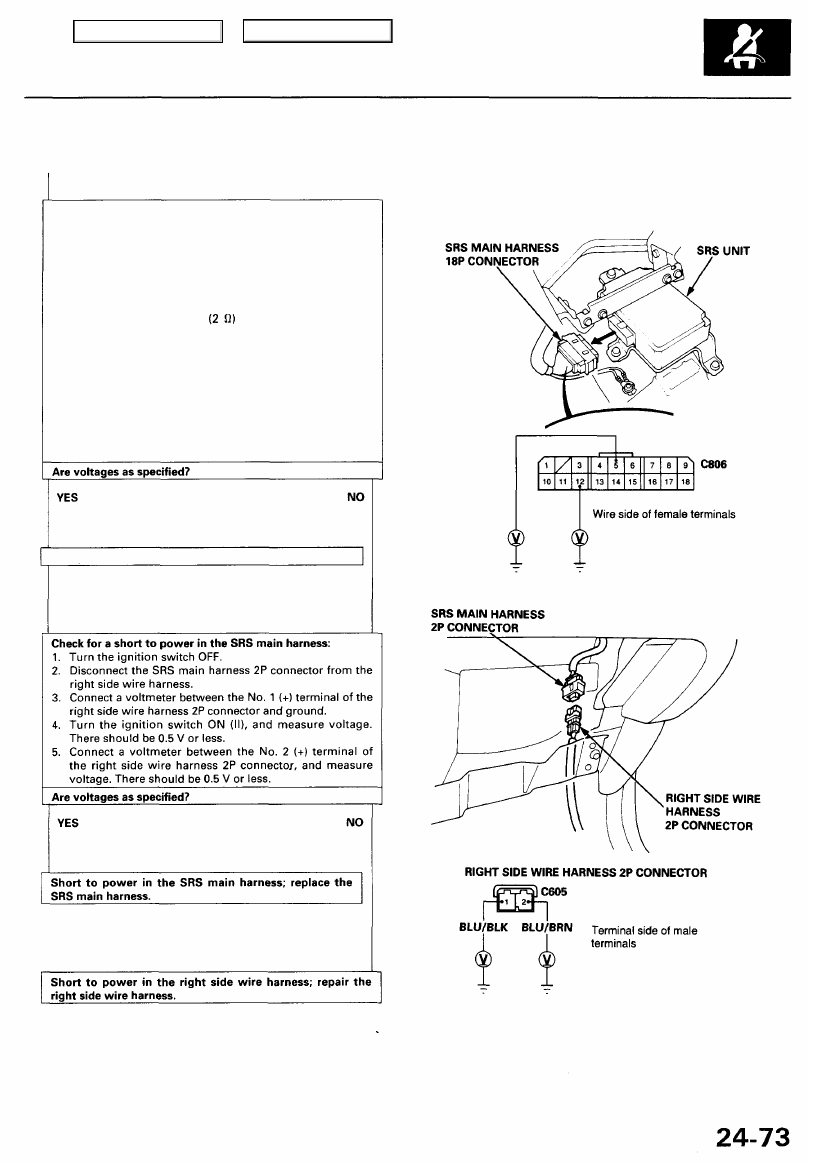

Check for a short to power in the right side wire harness:
