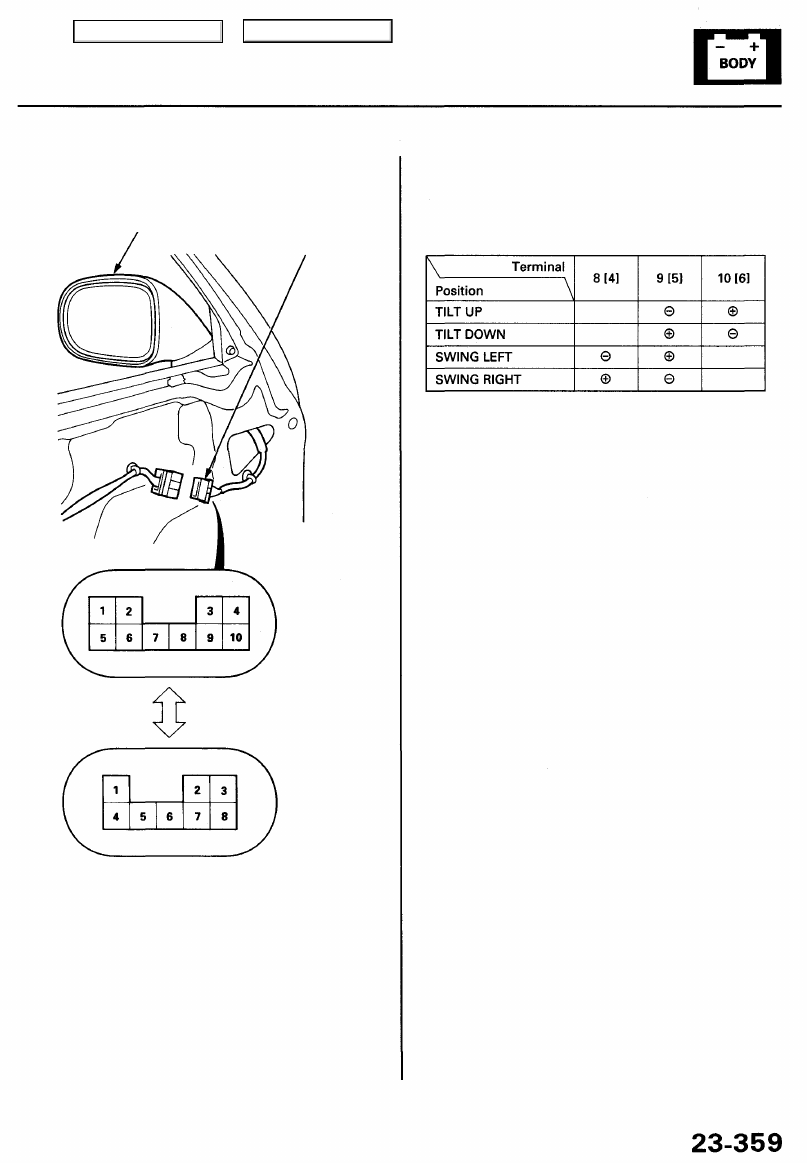

Power Mirror Test

1. Remove the door panel (see

section 20

).

POWER MIRROR

10P [8P]

CONNECTOR

2. Disconnect the 10P [8P] connector from the power

mirror actuator.

3. Check actuator operation by connecting power and

ground according to the table.

[ ]: Without memory

Defogger Test:

4. Check for continuity between the No. 3 [No. 2] and

No. 4 [No. 3] terminals of the 10P [8P] connector.

There should be continuity.

5. If the mirror fails to work properly, replace the mir-

ror actuator or mirror sub assembly (see page

23-360

).

[ ]: Without memory ('98 model)

With memory

Wire side of
female terminals

Without memory

Wire side of
female terminals

Main Menu

Table of Contents

4. Disconnect the heated mirror 2P connector (with

heated mirror).

5. Disconnect the power mirror position sensor 5P

connector (with DPMS).

Power Mirrors

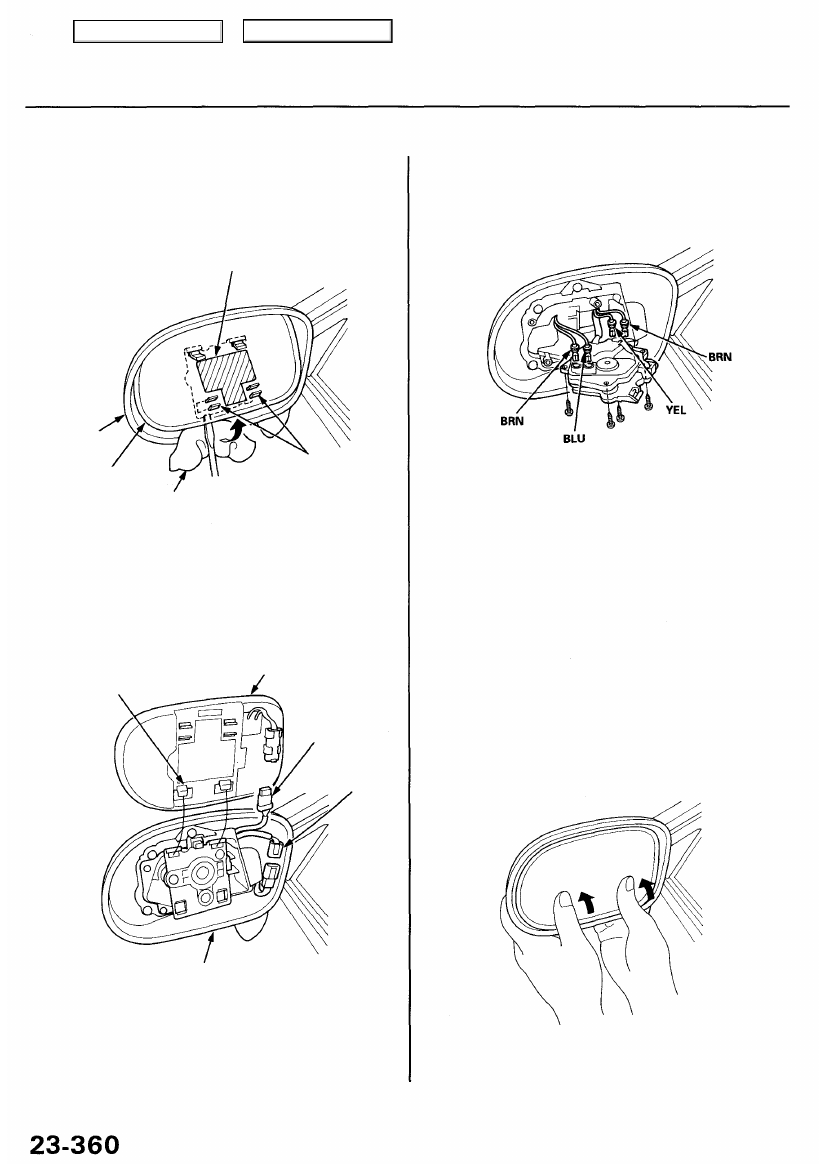

Power Mirror Actuator Replacement

1. With the mirror still on the vehicle, press in on the

upper half of the mirror to create a gap at the lower
edge between the mirror housing and the mirror.
Look up through the gap to locate the two slots in

the bottom of the actuator.

ADHESIVE TAPE

MIRROR
HOUSING

LOCATOR
CLIPS

SHOP TOWEL

MIRROR
HOLDER

2. Insert a flat tip screwdriver into the two slots. The

mirror is fastened to the actuator with doublebacked

adhesive tape. Twist the screwdriver gently to
release the mirror. (Protect the paint with a towel

inserted between the screwdriver and the mirror
housing.)

3. Release the mirror holder hooks from the actuator,

and remove the mirror.

MIRROR HOLDER

HOOK

2P CONNECTOR

5P
CONNECTOR

ACTUATOR

13. Run the actuator motor through its full range in all

four directions. The mirror should move smoothly.

6. Without removing the center screw, remove the

Phillips head screws that attach the actuator to the
mirror housing.

7. Disconnect the four actuator wires; gently pull the

base of the rubber seal around each actuator wire.

8. Connect the actuator wires and power mirror posi-

tion sensor 5P connector to the new actuator exactly
as they were. Press each seal firmly against the back

of the new actuator.

9. Attach the actuator to the housing with the Phillips

head screws removed in step 6.

10. Connect the heated mirror 2P connector.

11. Refasten the mirror holder hooks.

12. Lock the lower locator clips and restick the double-

backed adhesive tape by squeezing the actuator and

the mirror together at the lower edge with your fin-
gers.

Main Menu

Table of Contents

Homelink

®

 Remote Control System

Test

Turn on the spotlight.

• If the driver's vanity mirror light comes on, the

Homelink's power and ground circuits are OK. If the
Homelink will not open the customer's garage door,

check that the Homelink is programmed properly (see
the owner's manual) or call Homelink at 800 - 355 -
3515. On the internet, go to www.homelink.jcl.com.

• If the driver's vanity mirror light does not come on,

check for these problems:

A blown No. 57 (20 A) fuse in the under-hood
fuse/relay box.
An open in the WHT/BLU wire between the under-

hood fuse/relay box and driver's vanity mirror
light.

An open in the BLK wire between the driver's vani-
ty mirror light and G401, G402.

Main Menu

Table of Contents

23-412, 23-52d ('04)

07PAZ - 0010100

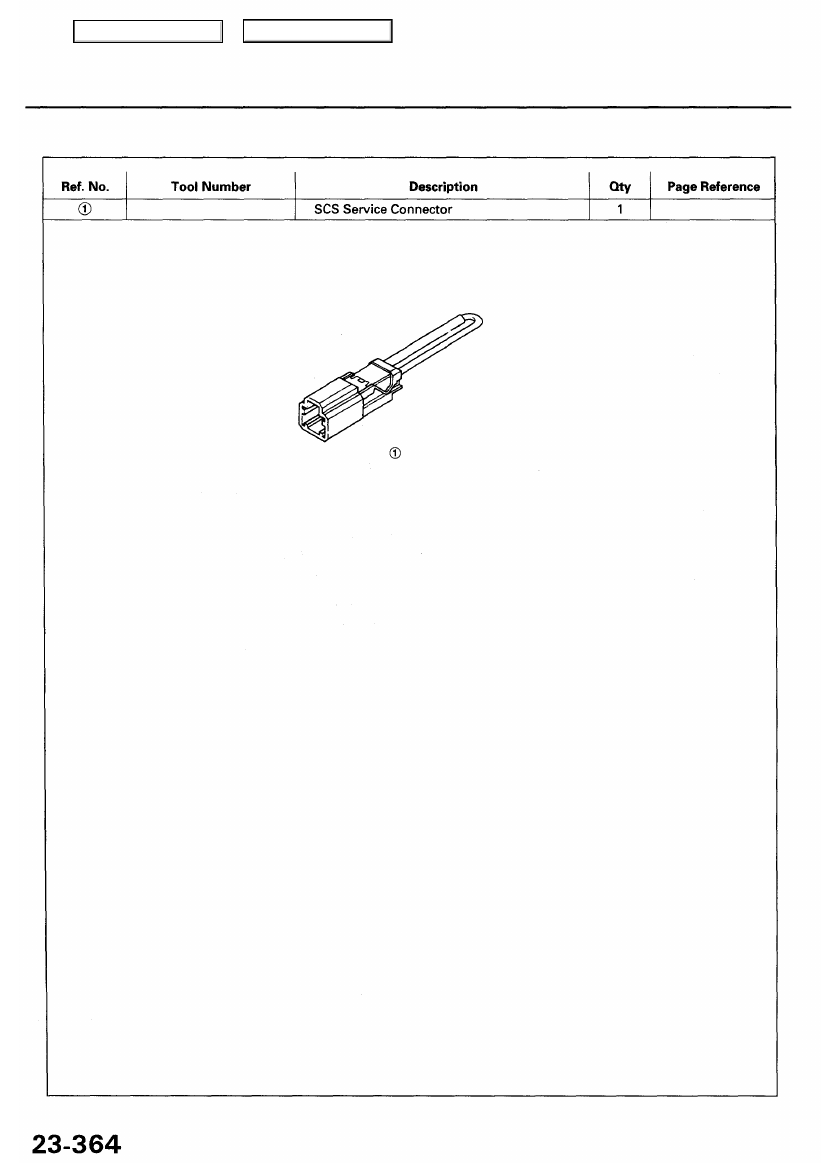

Special Tools
