NOTE:
• Before testing, go to the Troubleshooting Guide (see page

23-244

). Be sure to go through self-diagnosis function

modes 1 and 2 (see pages

23-248

 and

23-252

).

• All connector views are from the wire side of female terminals unless otherwise noted.

1. Inspect the connector and socket terminals to be sure they are all making good contact.

• If the terminals are bent, loose or corroded, repair them as necessary, and recheck the system.
• If the terminals look OK, make the following input tests at the connector.

— If any test indicates a problem, find and correct the cause, then recheck the system.
— If all the input tests prove OK, the control unit must be faulty; replace it.

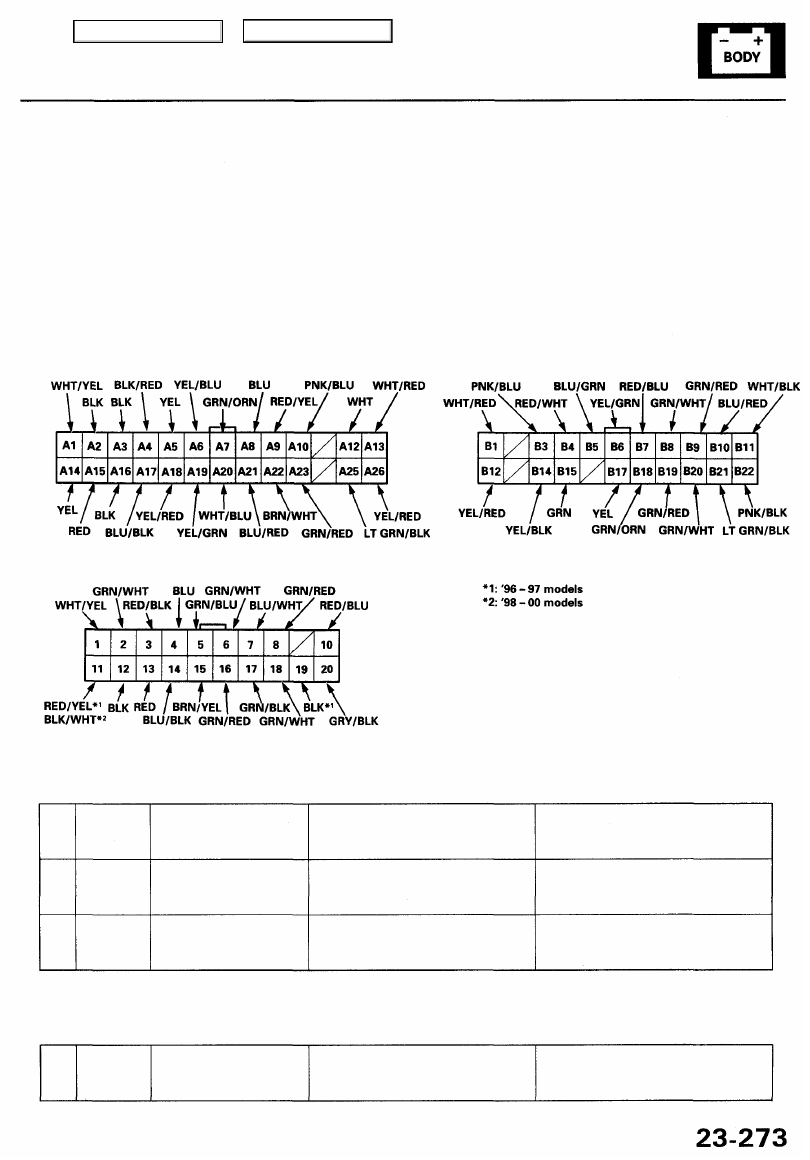

Control Unit Input Test

Multiplex Control Unit (Door):

Multiplex Control Unit (Passenger's):

Passenger's multiplex control unit connectors:

Cavity Wire Test condition Test: Desired result Possible cause if result is not obtained

Under all conditions

Trunk opener main
switch ON

Connect battery volt-
age to the B11 terminal

momentarily

WHT/BLK

YEL

WHT

A12

A5

B11

Check for voltage to ground:
There should be battery voltage.

Check for voltage to ground:
There should be less than 1 V.

Check trunk opener operation:
Trunk lid should open.

• Blown No. 44 (20 A) fuse in the

under-hood fuse/relay box

• An open in the wire

• Faulty trunk opener main switch
• Poor ground (G401, G402 or G251)
• An open in the wire

• Faulty trunk opener solenoid
• Poor ground (G701)
• An open in the wire

Door multiplex control unit connector:

Cavity Wire Test condition

Trunk opener switch
depressed

BLU/BLK

14

Check for voltage to ground:
There should be less than 1 V.

Test: Desired result

Possible cause if result is not obtained

• Faulty trunk opener switch
• Poor ground (G401, G402 or G251)
• An open in the wire

Main Menu

Table of Contents

Trunk Lid Opener

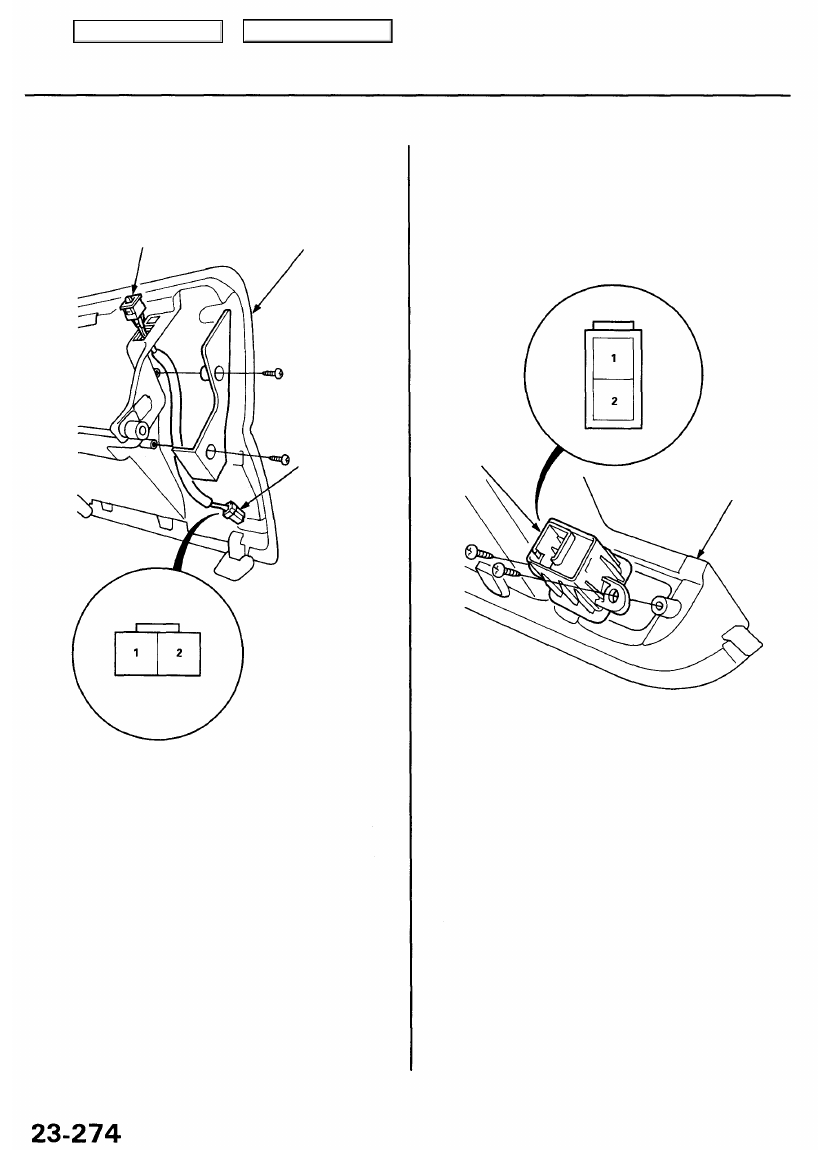

Main Switch Test

1. Remove the glove box (see

section 20

).

2. Disconnect the 2P connector from the main switch.

MAIN SWITCH

GLOVE BOX

2P

CONNECTOR

1. Remove the driver's door panel (see

section 20

).

2. Disconnect the 2P connector from the switch.

Switch Test

DRIVER'S
DOOR PANEL

SWITCH

3. Check for continuity between the No. 1 and No. 2

terminals.

• There should be continuity when the switch is

pushed.

• There should be no continuity when the switch is

released.

3. Check for continuity between the No. 1 and No. 2

terminals.

• There should be continuity with the switch ON.
• There should be no continuity with the switch OFF.

Wire side of female terminals

Main Menu

Table of Contents

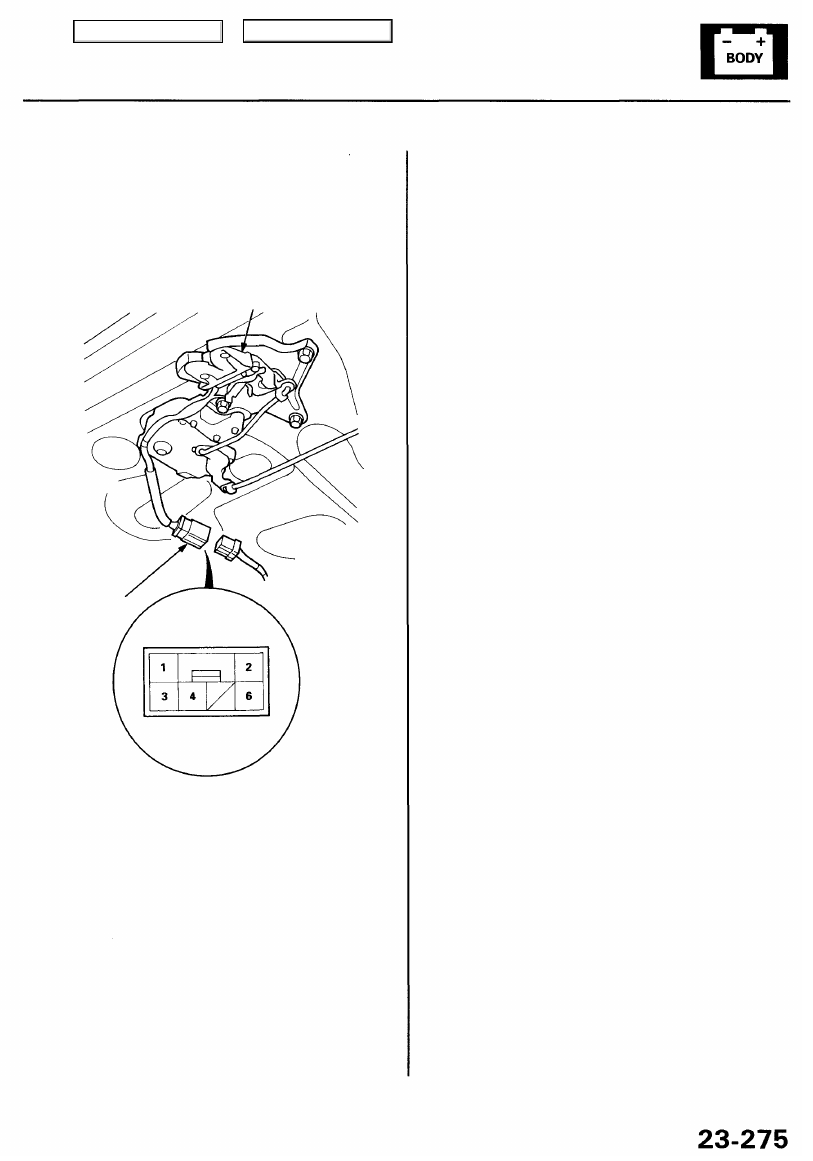

Solenoid Test

1. Open the trunk lid, and remove the trunk lid trim

(see

section 20

).

2. Disconnect the 6P connector from the trunk lid latch

assembly.

TRUNK LID LATCH
ASSEMBLY

6P CONNECTOR

Terminal side of

male terminals

3. Test the solenoid by connecting power to the No. 3

terminal and ground to the No. 4 terminals momen-
tarily.
The solenoid should work.

Main Menu

Table of Contents

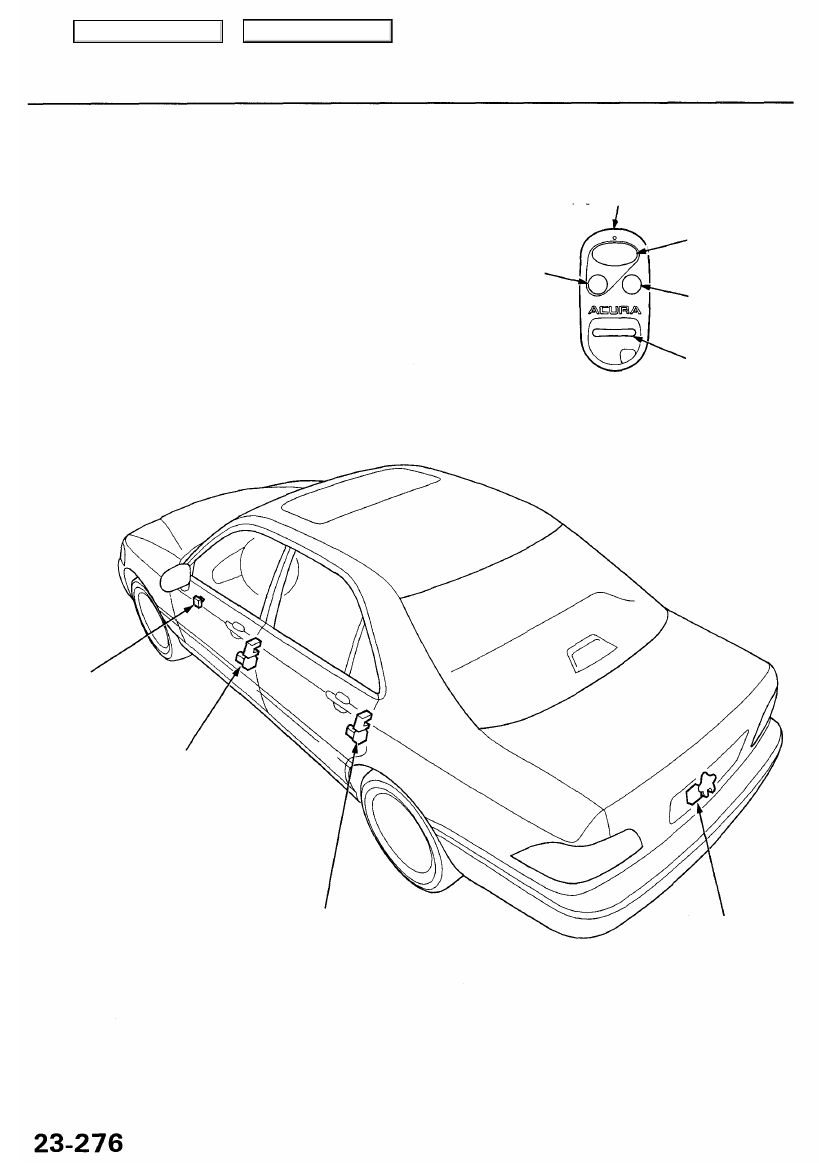

Power Door Locks

Component Location Index

TRANSMITTER*
Test, page

23-282

Codes Input Procedure,
page

23-292

UNLOCK
BUTTON

LOCK BUTTON

TRUNK BUTTON

PANIC BUTTON

DRIVER'S DOOR
LOCK SWITCH*
Test/Replacement, page

23-295

DRIVER'S DOOR LOCK ACTUATOR
Test, page

23-293

Replacement,

section 20

DRIVER'S DOOR
KEY CYLINDER SWITCH*

Test, page

23-295

DRIVER'S DOOR LOCK*
KNOB SWITCH
Test, page

23-293

LEFT REAR DOOR LOCK ACTUATOR
Test, page

23-294

Replacement,

section 20

LEFT REAR DOOR LOCK
KNOB SWITCH*
Test, page

23-294

*: You can also test the switch by using the self-diagnosis function (mode 2). (See page

23-252

.)

TRUNK LID OPENER
SOLENOID
