Acura RL (1996-2004 year). Manual - part 608

Compressor

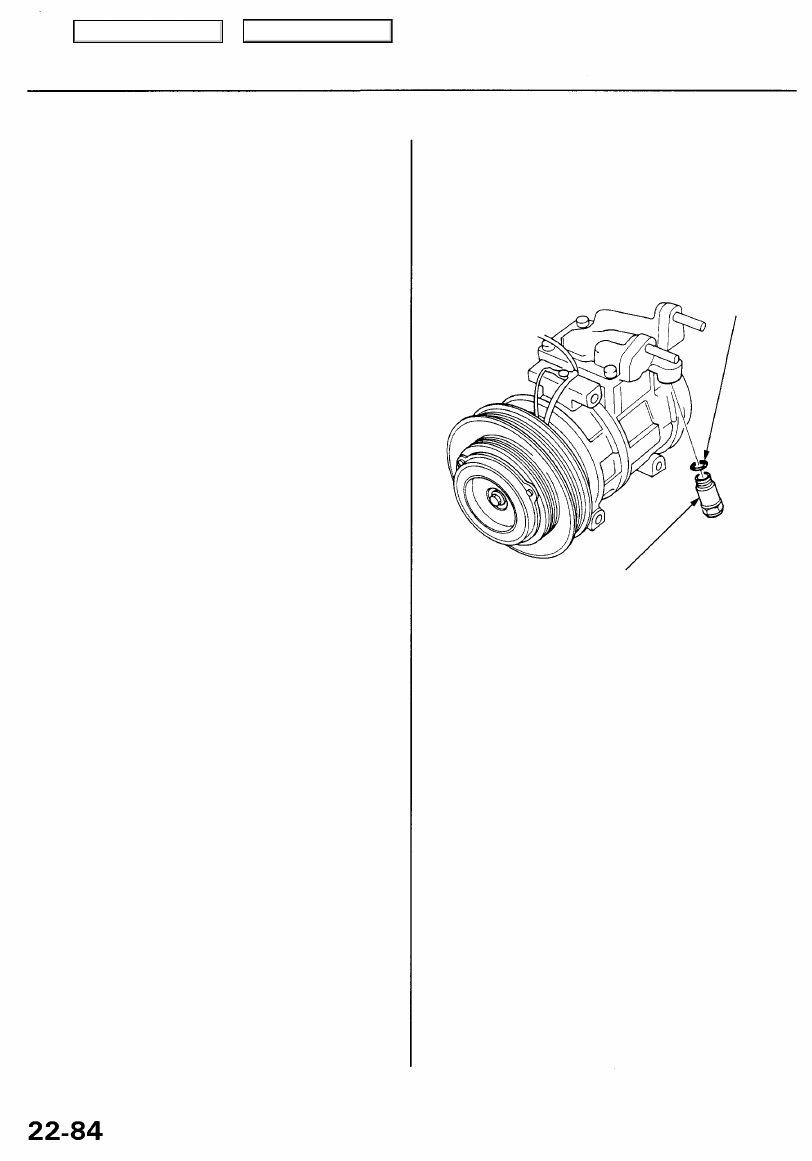

Relief Valve Replacement

1. Remove the relief valve and the O-ring.

NOTE:
• Do not let the compressor oil run out.
• Make sure that no foreign matter enters the sys-

tem.

O-RING
Replace.

RELIEF VALVE
13.2 N-m (1.35 kgf-m, 9.76 Ibf-ft)

2. Clean the mating surfaces.

3. Replace the O-ring with a new one at the relief valve,

and apply a thin coat of refrigerant oil before installing
it.

NOTE:
• To avoid contamination, do not return the oil to

the container once dispensed, and never mix it
with other refrigerant oils.

• Immediately after using the oil, reinstall the cap

on the container, and seat it to avoid moisture
absorption.

• Do not spill the refrigerant oil on the vehicle; it

may damage the paint; if the refrigerant oil con-

tacts the paint, wash it off immediately.

4. Install and tighten the relief valve.

5. Charge the system (see page

22-89

), and test its

performance (see page

22-76

).

Main Menu

Table of Contents

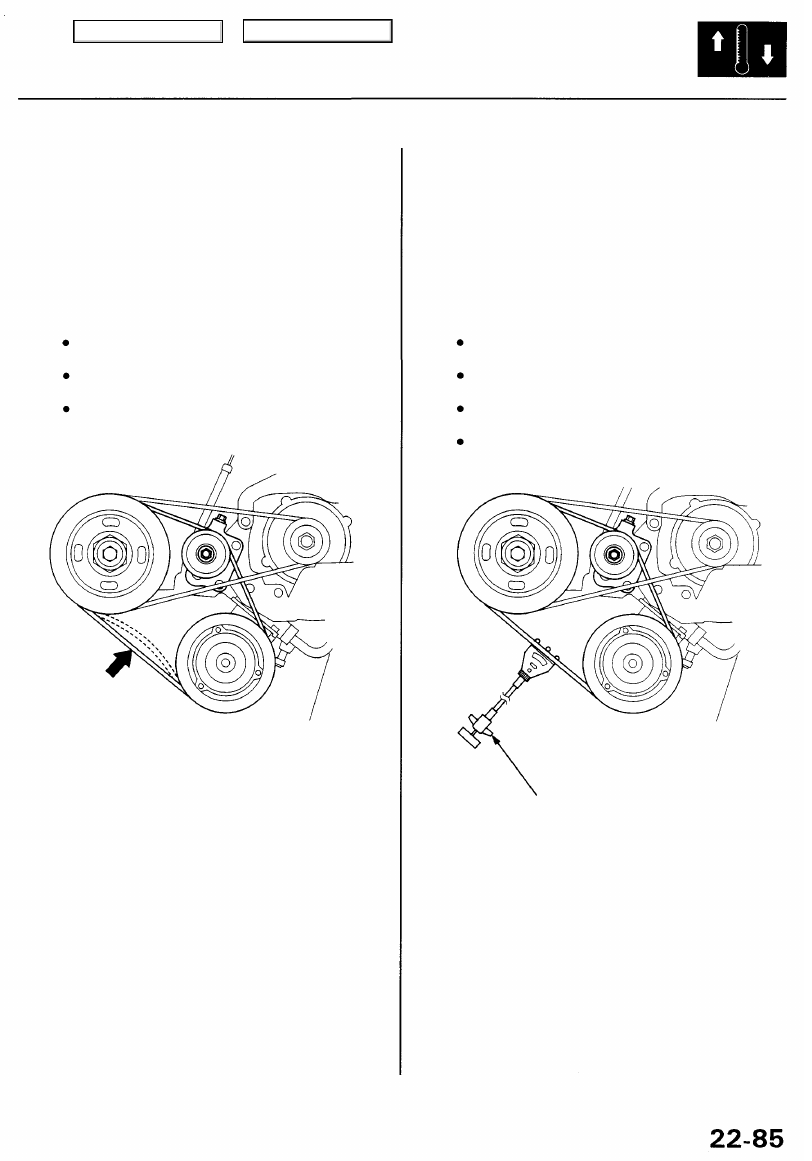

A/C Compressor Belt

Adjustment

Deflection Method

1. Apply a force of 98 N (10 kgf, 22 Ibf), and measure

the deflection between the A/C compressor and the
crankshaft pulley.

A/C Compressor Belt
Used Belt: 8.0 - 11.0 mm (0.31 - 0.43 in)
New Belt: 5.5 - 6.0 mm (0.22 - 0.24 in)

NOTE:

If there are cracks or any damage evident on the
belt, replace it with a new one.
"Used belt" means a belt which has been used

for 5 minutes or more.

"New belt" means a belt which has been used

for less than 5 minutes.

2. Loosen the center nut of the idler pulley.

3. Turn the adjusting bolt to get proper belt tension,

then retighten the center nut.

4. Recheck the deflection of the A/C compressor belt.

Tension Gauge Method

1

.

Attach the special tool to the A/C compressor belt
as shown below, and measure the tension of the
belt.

A/C Compressor Belt
Used Belt: 440 - 640 N (45 - 65 kgf, 99-143 Ibf)
New Belt: 930 - 1,080 N (95 - 110 kgf, 209 - 243 Ibf)

NOTE:

If there are cracks or any damage evident on the
belt, replace it with a new one.
Follow the manufacturer's instructions for the belt

tension gauge.

"Used belt" means a belt which has been used

for 5 minutes or more.

"New belt" means a belt which has been used

for less than 5 minutes.

BELT TENSION GAUGE

07JGG-001010 A

2. Loosen the center nut of the idler pulley.

3. Turn the adjusting bolt to get proper belt tension,

then retighten the center nut.

4. Recheck the tension of the A/C compressor belt.

Main Menu

Table of Contents

Condenser

Replacement

1. Recover the refrigerant with a recovery/recycling/

charging station (see page

22-75

).

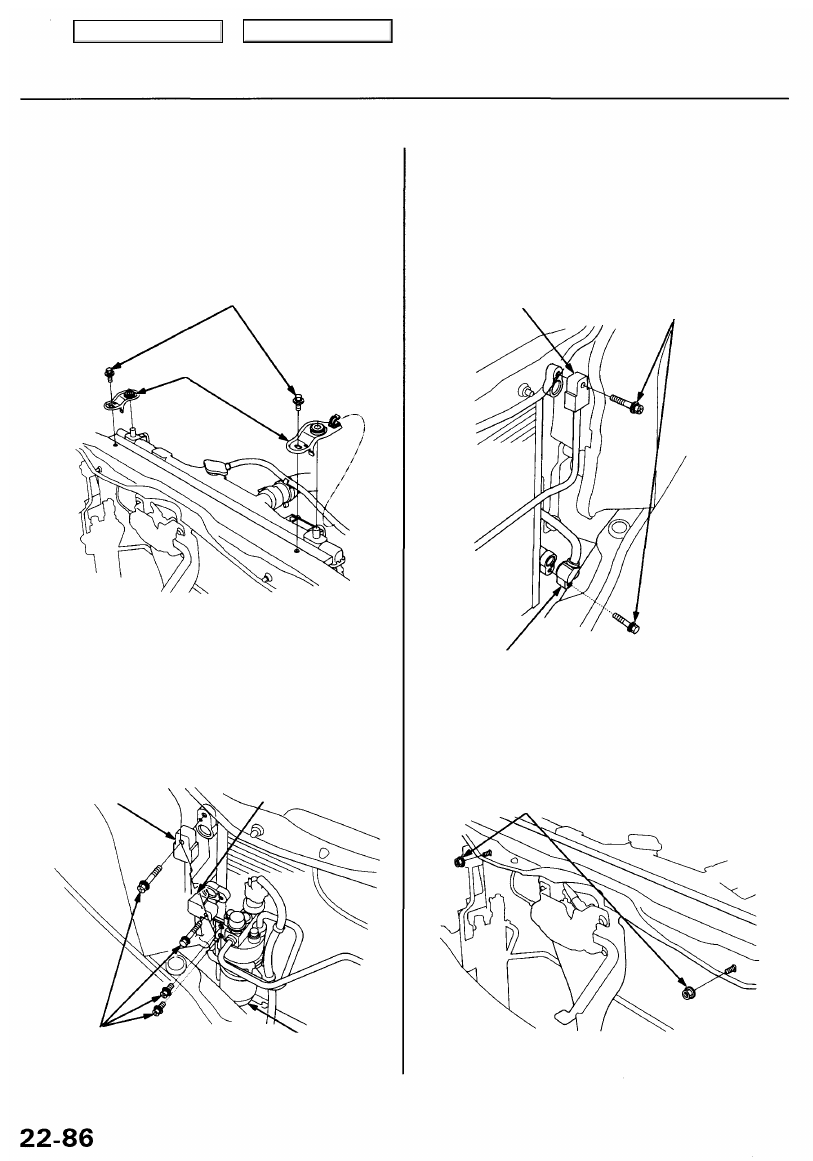

2. Remove the bolts and the upper mount brackets

from the radiator.

6 x 1.0 mm

9.8 N-m (1.0 kgf-m, 7.2 Ibf-ft)

3.

Remove the bolts, then disconnect the condenser
line and the receiver line B from the condenser.
Remove the receiver/dryer mounting bolts from the
condenser.

NOTE: Plug or cap the lines immediately after dis-

connecting them to avoid moisture and dust con-
tamination.

RECEIVER LINE B

CONDENSER LINE

6 x 1.0 mm

9.8 N-m (1.0 kgf-m, 7.2 Ibf-ft)

RECEIVER/DRYER

4. Remove the bolts, then disconnect the discharge

line and the receiver line A from the condenser.

NOTE: Plug or cap the lines immediately after dis-

connecting them to avoid moisture and dust con-
tamination.

RECEIVER LINE A

6 x 1.0 mm

9.8 N-m (1.0 kgf-m, 7.2 Ibf-ft)

DISCHARGE LINE

5. Remove the mounting nuts from the condenser.

6 x 1.0 mm

8 N-m (0.8 kgf-m, 6 Ibf-ft)

UPPER MOUNT
BRACKETS

Main Menu

Table of Contents

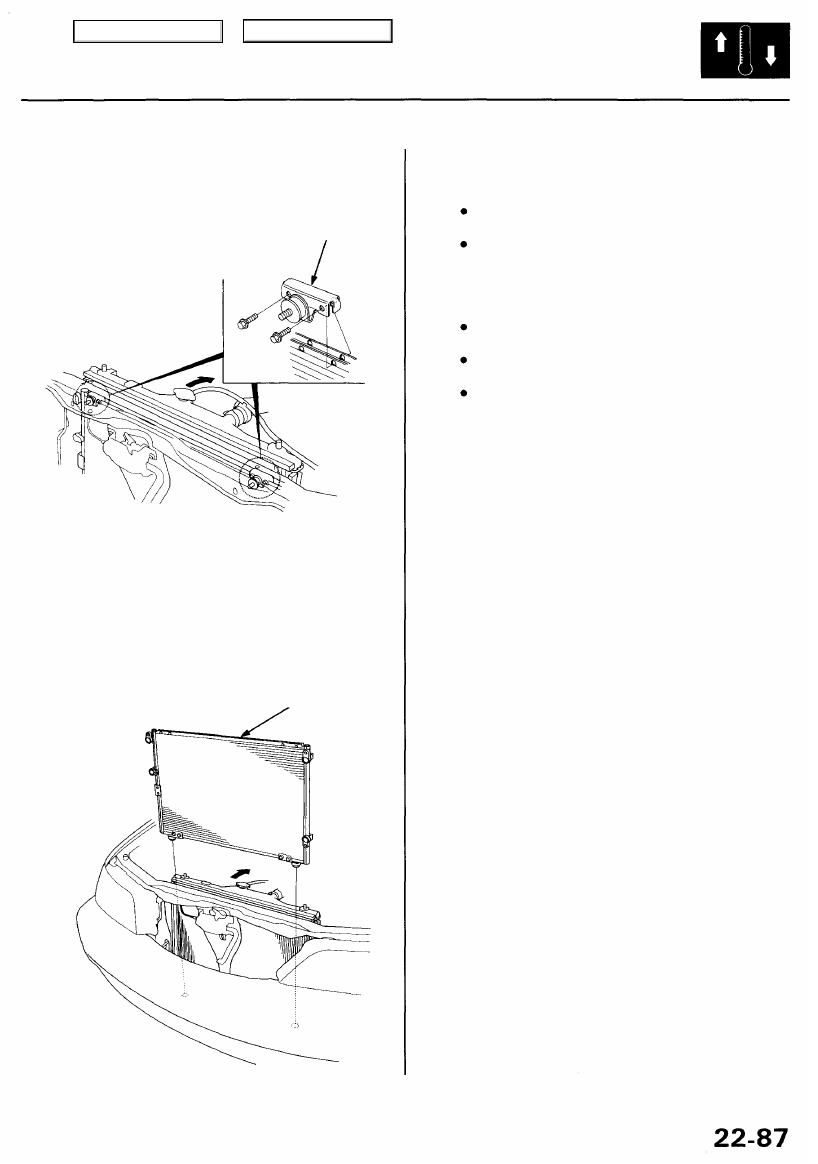

6. Remove the bolts and the upper mount brackets

from the condenser as shown.

UPPER MOUNT BRACKETS

7. Remove the condenser by lifting it up as shown.

NOTE: Be careful not to damage the radiator and

the condenser fins when removing the condenser.

CONDENSER

8. Install in the reverse order of removal. Make note of

the following items.

If you're installing a new condenser, add refriger-

ant oil (ND-OIL 8) (see page

22-73

).

Replace the O-rings with new ones at each fit-

ting, and apply a thin coat of refrigerant oil

before installing them.
NOTE: Be sure to use the right O-rings for HFC -
134a (R - 134a) to avoid leakage.
Be careful not to damage the radiator and the
condenser fins when installing the condenser.
Be sure to install the lower mount cushions of

condenser securely into the holes.
Charge the system (see page

22-89

), and test its

performance (see page

 22-76

).
