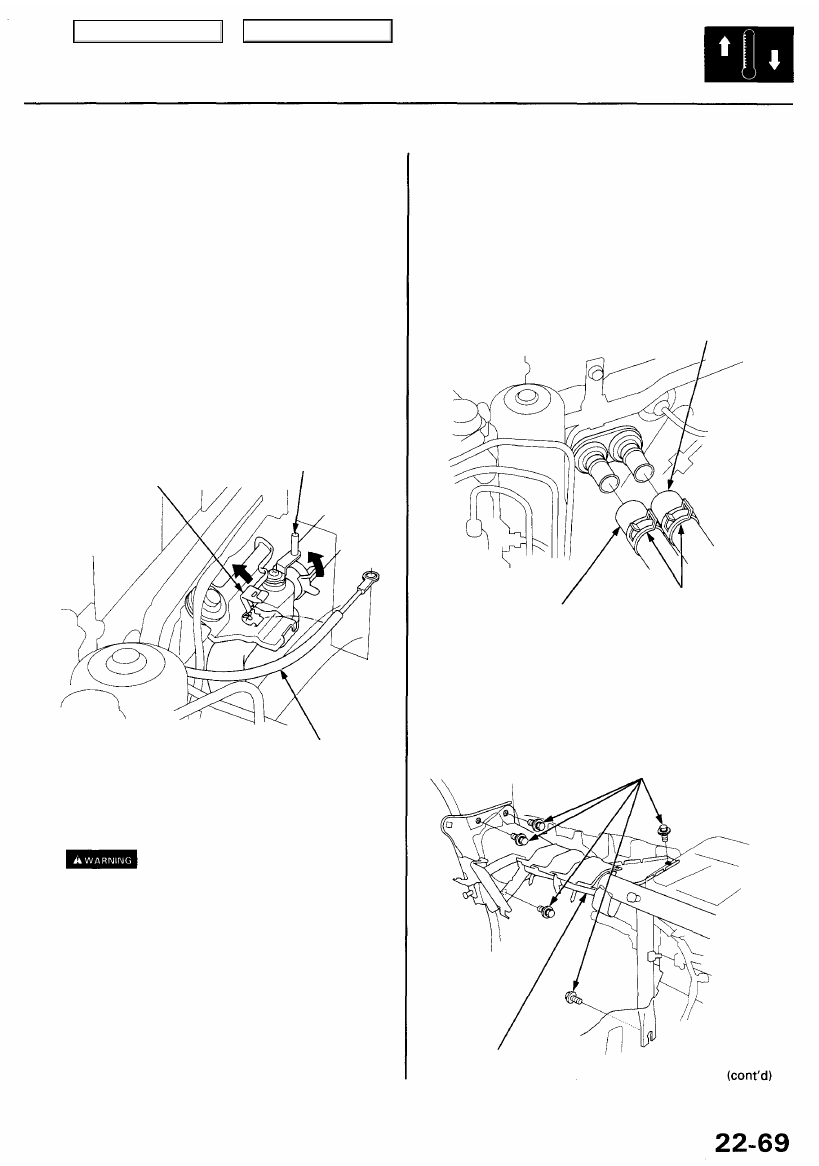

Heater Unit

Replacement

SRS components are located in this area. Review the
SRS component locations, precautions, and procedures
in the SRS (

section 24

) before performing repairs or ser-

vice.

1. Make sure you have the anti-theft code for the radio,

then write down the frequencies for the radio's pre-
set buttons.

2. Disconnect the negative cable from the battery.

3. Open the cable clamp, then disconnect the heater

valve cable from the heater valve arm. Turn the heater
valve arm to the fully opened position as shown.

HEATER VALVE ARM

CABLE CLAMP

HEATER VALVE CABLE

4. When the engine is cool, drain the engine coolant

from the radiator (see

section 10

).

Do not remove the radiator cap when

the engine is hot; the engine coolant is under pres-
sure and could severely scald you.

5. Disconnect the heater hoses from the heater unit.

CAUTION: Engine coolant will damage paint. Quickly
rinse any spilled engine coolant from painted sur-

faces.

NOTE: Engine coolant will run out when the hoses

are disconnected; drain it into a clean drip pan.

HEATER HOSE
(INLET SIDE)

CLAMPS

HEATER HOSE
(OUTLET SIDE)

6. Remove the dashboard (see

section 20

).

7. Remove the mounting bolts from the left side of

steering hanger beam.

8 x 1.25 mm
22 N-m (2.2 kgf-m, 16 Ibf-ft)

STEERING HANGER BEAM

Main Menu

Table of Contents

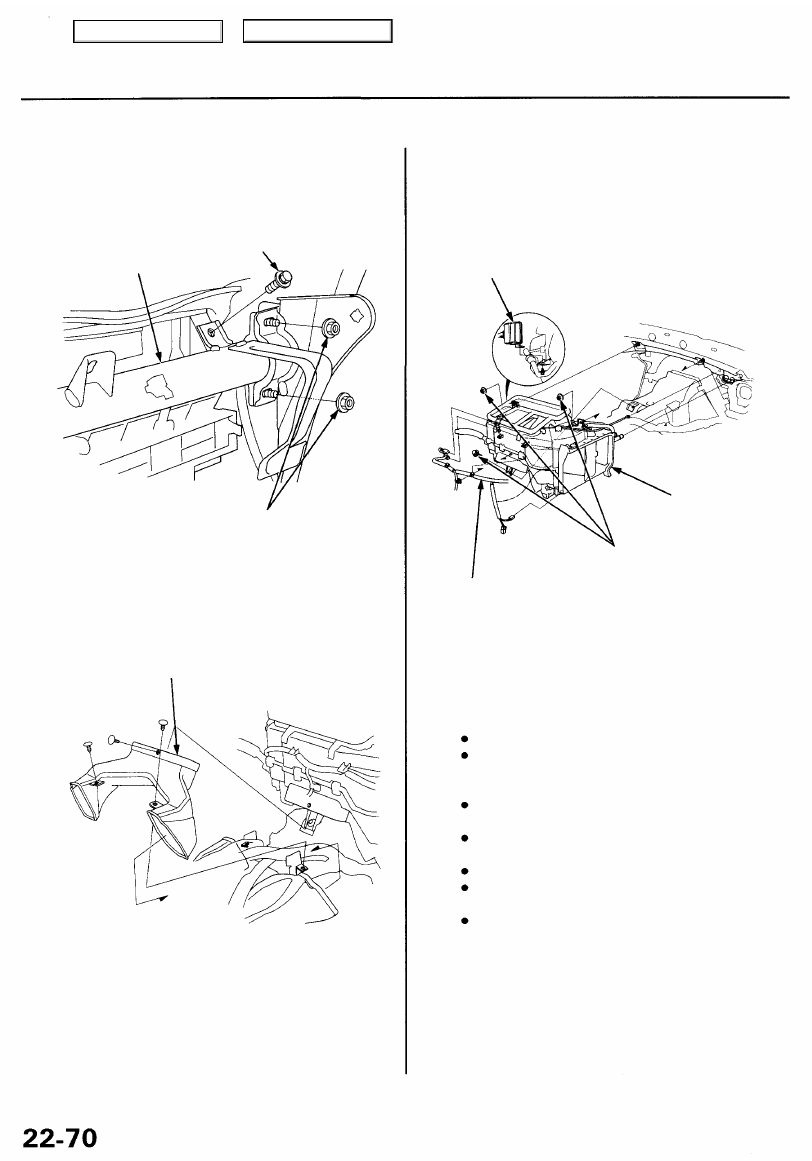

Heater Unit

Replacement (cont'd)

8. Remove the mounting bolt and the mounting nuts

from the right side of the steering hanger beam,
then remove the steering hanger beam.

6 x 1.0 mm

9.8 N-m (1.0 kgf-m, 7.2 Ibf-ft)

STEERING HANGER BEAM

8 x 1.25 mm

22 N-m (2.2 kgf-m, 16 Ibf-ft)

9. Remove the evaporator/blower unit (see page

22-65

).

10. Remove the clips and the heater duct.

HEATER DUCT

11. Remove the bolt and the cruise control unit. Discon-

nect the connectors from the mode control motor
and the air mix control motor, then remove the clips
and the A/C wire harness. Remove the mounting
bolt, the mounting nuts and the heater unit.

CRUISE CONTROL UNIT

HEATER UNIT

6 x 1.0 mm

9.8 N-m (1.0 kgf-m, 7.2 Ibf-ft)

A/C WIRE HARNESS

12. Install in the reverse order of removal. Make note of

the following items.

Apply sealant to the grommets.

Do not interchange the inlet and outlet heater
hoses.
Make sure that the clamps are secure.
Refill the cooling system with engine coolant
(see

section 10

).

Connect the heater valve cable, and make sure

that it is properly adjusted (see page

22-72

).

Make sure that there is no air leakage.

The PCM memory must be reset after reconnect-

ing the battery (see page

 11-125

).

Enter the anti-theft code for the radio, then enter

the customer's radio station presets.

Main Menu

Table of Contents

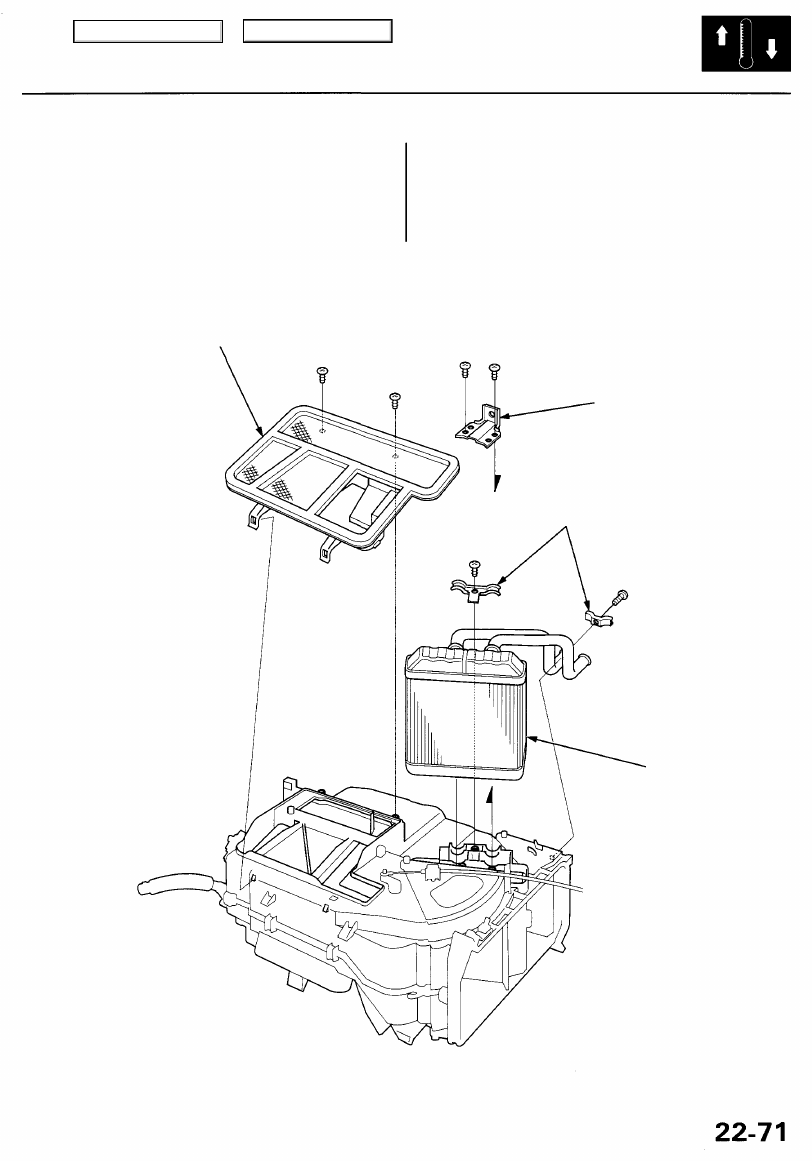

Overhaul

1. Remove the self-tapping screws and the vent/defroster

duct.

2. Remove the self-tapping screws and the pipe clamps.

3. Remove the self-tapping screws and the core clamp.

4. Pull out the heater core

NOTE: Be careful not to bend the inlet and outlet
pipes during heater core removal.

5. Assemble in the reverse order of disassembly.

VENT/DEFROSTER DUCT

CORE CLAMP

HEATER CORE

PIPE CLAMPS

Main Menu

Table of Contents

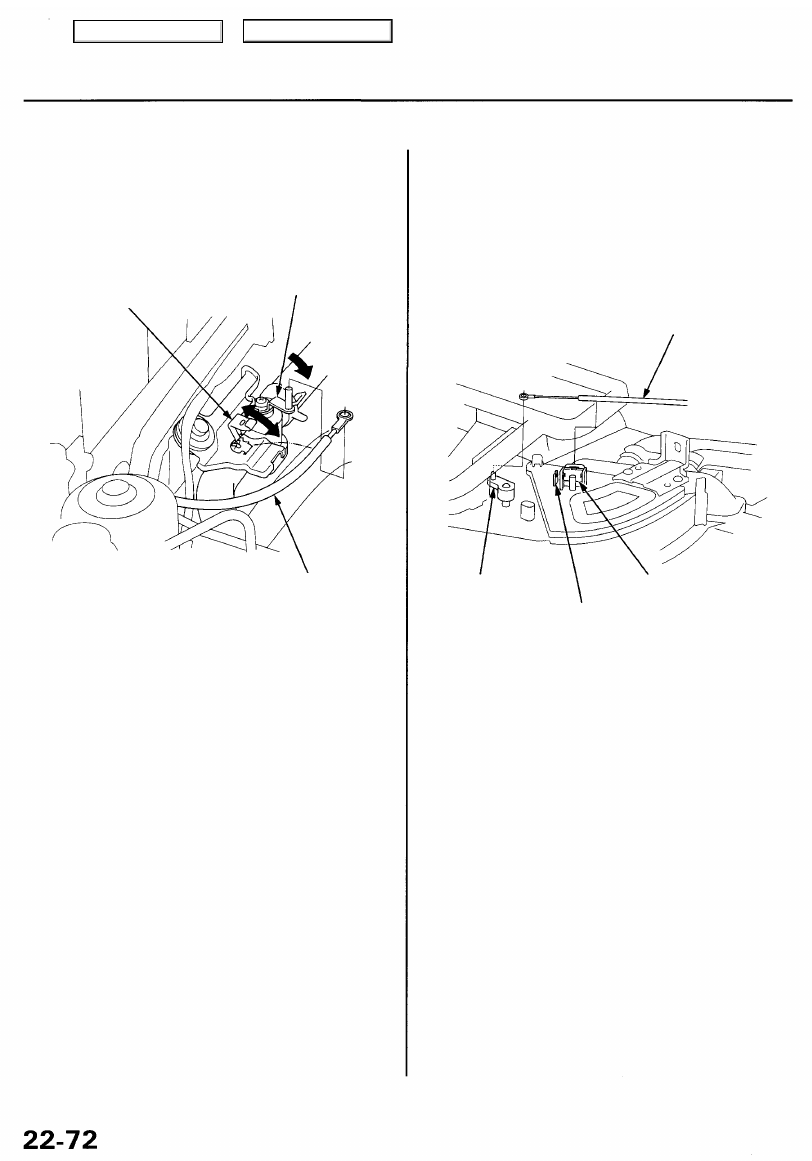

Temperature Control

Adjustment

Heater valve side:

1. Open the cable clamp, then disconnect the heater

valve cable from the heater valve arm.

CABLE CLAMP

HEATER



VALVE



ARM

HEATER  VALVE  CABLE

2.

3.

Turn the ignition switch ON (II). Set the temperature
control dial on MAX COOL with the A/C on.

NOTE: Do not start the engine.

Turn the heater valve arm to the fully closed posi-
tion as shown above, then attach the heater valve
cable to the heater valve arm. Hold the heater valve

arm in the closed position, and gently pull on the
heater valve cable housing to take up any slack,

then install the heater valve cable housing into the
cable clamp.

Heater unit side:

1. At the heater unit, disconnect the heater valve cable

housing from the cable clamp, then disconnect the
heater valve cable from the temperature control

arm.

HEATER VALVE CABLE

TEMPERATURE

CONTROL ARM

CABLE CLAMP

STOP

2. Set the air mix control motor on MAX COOL (see

page

  22-57

).

3. Attach the heater valve cable to the temperature con-

trol arm as shown above. Hold the end of the heater
valve cable housing against the stop, then snap the

heater valve cable housing into the cable clamp.
