Acura RL (1996-2004 year). Manual - part 592

From page

22-20



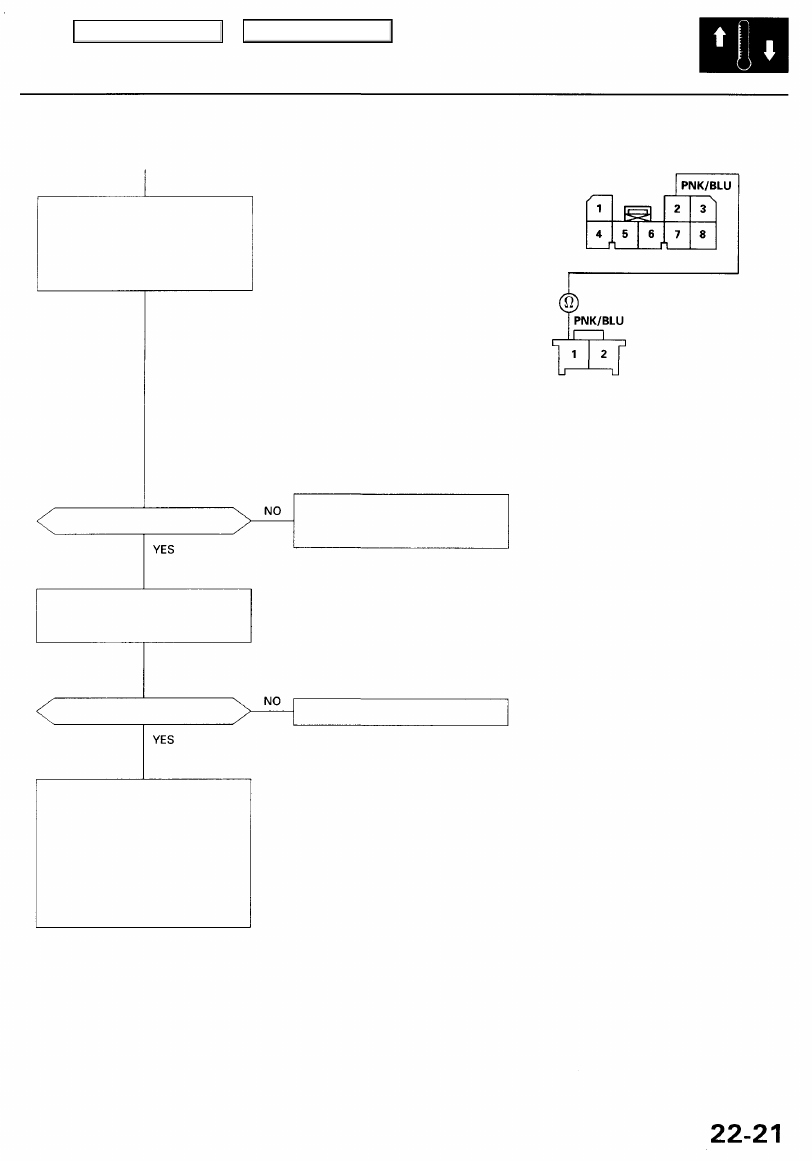

CLIMATE CONTROL UNIT 8P CONNECTOR
Wire side of female terminals

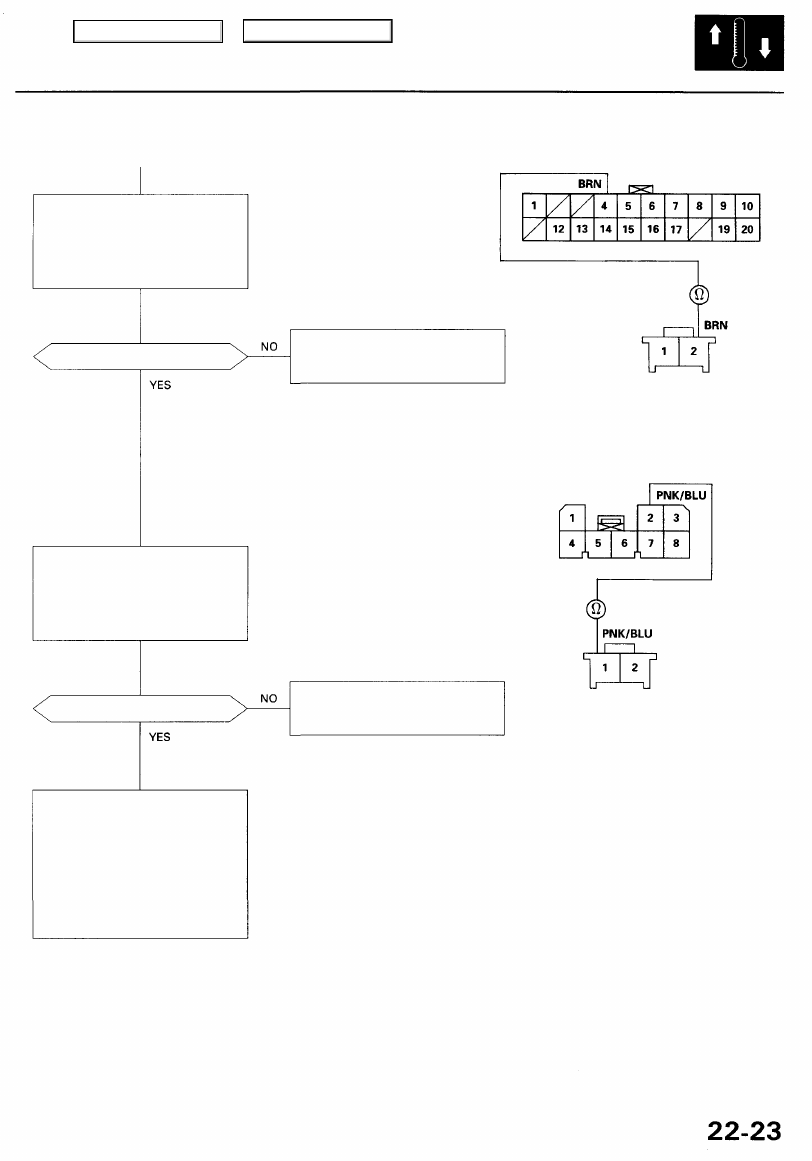

Check for an open in the wire:
Check for continuity between the
No. 2 terminal of the climate con-
trol unit 8P connector and the
No. 1 terminal of the sunlight
sensor 2P connector.

SUNLIGHT SENSOR 2P CONNECTOR
Wire side of female terminals

Is there continuity?

Repair open in the wire between

the climate control unit and the
sunlight sensor.

Reconnect the 2P connector to

the sunlight sensor, and test the
sensor (see page

22-62

).

Is the sunlight sensor OK?

Replace the sunlight sensor.

Check for loose wires or poor
connections at the climate con-
trol unit 8P and 20P connectors
and at the sunlight sensor 2P
connector. If the connections are
good, substitute a known-good
climate control unit, and recheck.
If the symptom/indication goes
away, replace the original cli-
mate control unit.

Main Menu

Table of Contents

Troubleshooting

Evaporator Temperature Sensor

Self-diagnosis indicator light D comes on: A problem in the evaporator temperature sensor circuit.

The evaporator temperature sensor is a temperature dependent resistor (thermistor). The resistance of the thermistor

decreases as the evaporator outlet air temperature increases.

Self-diagnosis circuit check indi-
cates a problem in the evapora-

tor temperature sensor circuit.

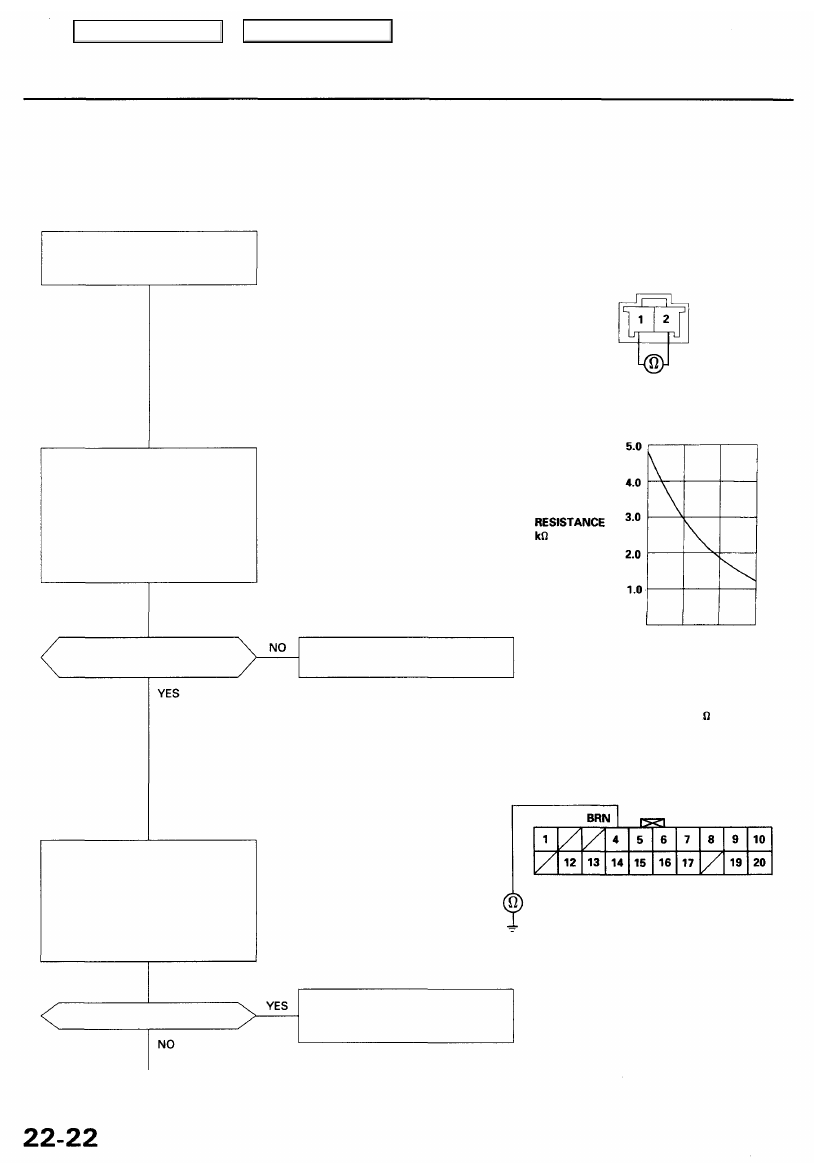

Is the resistance within the speci-
fications shown on the graph.

Check for a short in the wire:

1. Remove the climate control

unit (see page

 22-55

), and dis-

connect the 8P and 20P con-

nectors.

2. Check for continuity between

the No. 4 terminal of the 20P
connector and body ground.

Is there continuity?

To page

22-23

EVAPORATOR TEMPERATURE SENSOR

Terminal side of male terminals

Replace the evaporator tempera-

ture sensor.

50
10

68

20

86°F

30°C

CAUTION: The sensor uses a thermistor which
can be damaged if high current is applied during
testing. Therefore, use a circuit tester with an
output of 1 mA or less at the 20 k range.

CLIMATE CONTROL UNIT 20P CONNECTOR

Wire side of female terminals

Repair short in the wire between

the climate control unit and the
evaporator temperature sensor.

Check the evaporator tempera-
ture sensor:

1. Disconnect the evaporator

temperature sensor 2P con-

nector.

2. Measure the resistance

between the No. 1 and No. 2

terminals of the evaporator
temperature sensor.

Main Menu

Table of Contents

From page

22-22

Check for an open in the wire:
Check for continuity between the

No. 4 terminal of the climate con-

trol unit 20P connector and the

No. 2 terminal of the evaporator

temperature sensor 2P connector.

Is there continuity?

Check for an open in the wire:
Check for continuity between the

No. 2 terminal of the climate con-

trol unit 8P connector and the No.

1 terminal of the evaporator tem-
perature sensor 2P connector.

CLIMATE CONTROL UNIT 20P CONNECTOR
Wire side of female terminals

Repair open in the wire between

the climate control unit and the

evaporator temperature sensor.

EVAPORATOR



TEMPERATURE



SENSOR

2P



CONNECTOR

Wire side of female terminals

CLIMATE CONTROL UNIT 8P CONNECTOR
Wire side of female terminals

Is there continuity?

Repair open in the wire between

the climate control unit and the
evaporator temperature sensor.

Check for loose wires or poor con-
nections at the climate control
unit 8P and 20P connectors and at
the evaporator temperature sen-
sor 2P connector. If the connec-
tions are good, substitute a
known-good climate control unit,
and recheck. If the symptom/indi-
cation goes away, replace the
original climate control unit.

Main Menu

Table of Contents

Troubleshooting

Air Mix Control Motor

Self-diagnosis indicator light E comes on: A problem in the air mix control motor circuit.

The air mix control motor regulates the mixture of cool/hot air according to output from the climate control unit.

Is the air mix control motor OK?

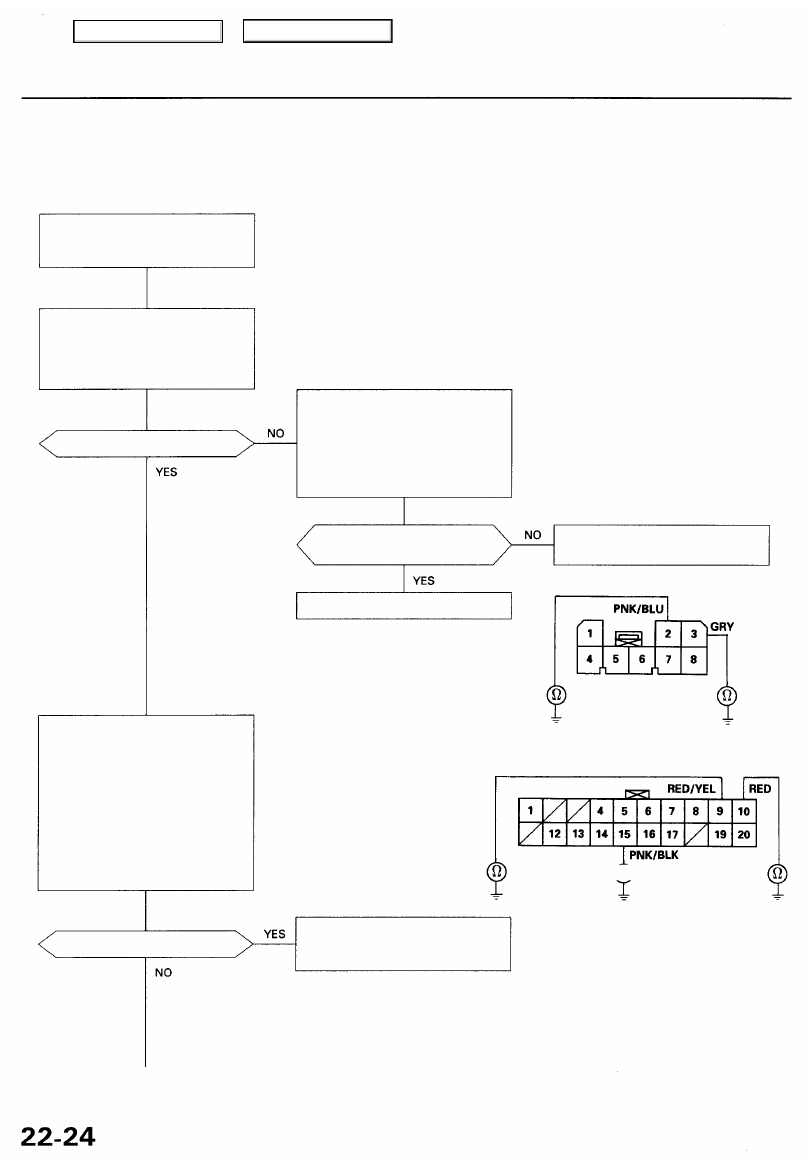

Check for a short in the wire(s):
