Hood

Adjustment

NOTE: Before adjusting the hood, remove the support strut from each side of the hood, and loosen each hood mounting
bolt slightly.

1. Adjust the hood right and left, as well as fore and aft, by using the elongated holes on the hood hinge.

2. Turn the hood edge cushions, as necessary, to make the hood fit flush with the body at front and side edges.

3. Adjust the hood latch to obtain the proper height at the forward edge.

4. After adjustment, tighten each bolt securely.

5. Apply touch-up paint to the hinge mounting bolts and around the hinges.

SUPPORT
STRUT

{ HOOD EDGE
I CUSHION

HOOD

HOOD
HINGE

6 x 1.0 mm

9.8 N-m (1.0 kgf-m,

7.2 Ibf-ft)

6 x 1.0 mm

9.8 N-m (1.0 kgf-m,
7.2 Ibf-ft)

8 x 1.25 mm

22 N-m (2.2 kgf-m,

16 Ibf-ft)

NOTE: Move the hood latch right or left until the striker
is centered in the hood latch as shown.

HOOD
LATCH

HOOD

HOOD
HINGE

HOOD EDGE
CUSHION

HOOD
LATCH

STRIKER

6 x 1.0 mm

9.8 N-m (1.0 kgf-m
7.2 Ibf-ft)

COVER

Remove.

HOOD
LATCH

Main Menu

Table of Contents

Adjustment

NOTE: Before adjusting the trunk lid, loosen each bolt slightly.

1. Adjust the trunk lid hinges right and left, as well as fore and aft, by using the elongated holes.

2. Turn the trunk lid edge cushions, as necessary, to make the trunk lid fit flush with the body at the rear and side edges.

3. Adjust the fit between the trunk lid and the trunk lid opening by moving the striker.

4. After adjustment, tighten each bolt securely.

TRUNK LID

HINGE

TRUNK LID

NOTE: Take care not

to hit the rear window
when loosening the

bolts.

6 x 1.0 mm

9.8 N-m (1.0 kgf-m. 7.2 Ibf-ft)

NOTE: Remove the rear shelf (see page

20-43

).

NOTE: Move the striker right or left until it's centered in

the trunk lid latch as shown.

STRIKER

TRUNK LID

LATCH

TRUNK LID EDGE
CUSHION

TRUNK LID
HINGE

STRIKER

TRUNK LID

EDGE CUSHION

NOTE: When adjusting the striker, remove the rear trim
panel (see page

20-44

), then remove the striker cover.

6 x 1.0 mm

9.8 N-m (1.0 kgf-m,
7.2 Ibf-ft)

STRIKER
COVER

STRIKER

TRUNK LID

Trunk Lid

Main Menu

Table of Contents

Front Grille

Trunk Lid Torsion Bars

Removal

NOTE: Take care not to scratch the hood.

1. Open the hood, then remove the nuts.

2. Detach the clips, then remove the front grille.

CLIP

Screw locations, 7

FRONT
GRILLE

HOOD

HOOD

FRONT GRILLE
COVER

EMBLEM

FRONT
GRILLE

3. If necessary, remove the emblem.

4. Installation is the reverse of the removal procedure.

NOTE: If necessary, replace any damaged clips.

Removal

CAUTION: Put on gloves to protect your hands.

NOTE: Take care not to damage the body.

Remove the torsion bars with the torsion bar assembly

tool while holding the trunk lid as shown.

TRUNK LID

TRUNK LID

HINGE

TORSION

BARS

TORSION BAR

CENTER CLIP

TORSION BAR
ASSEMBLY TOOL

TORSION
BARS

Installation is the reverse of the removal procedure.

NOTE:

Adjust the torsion bars fore or aft with the torsion
bar assembly tool as shown.

Make sure the trunk lid opens properly.

Clip locations, 3

Nut locations, 5

Normal position
Higher tension

TORSION BAR
CENTER CLIP

Main Menu

Table of Contents

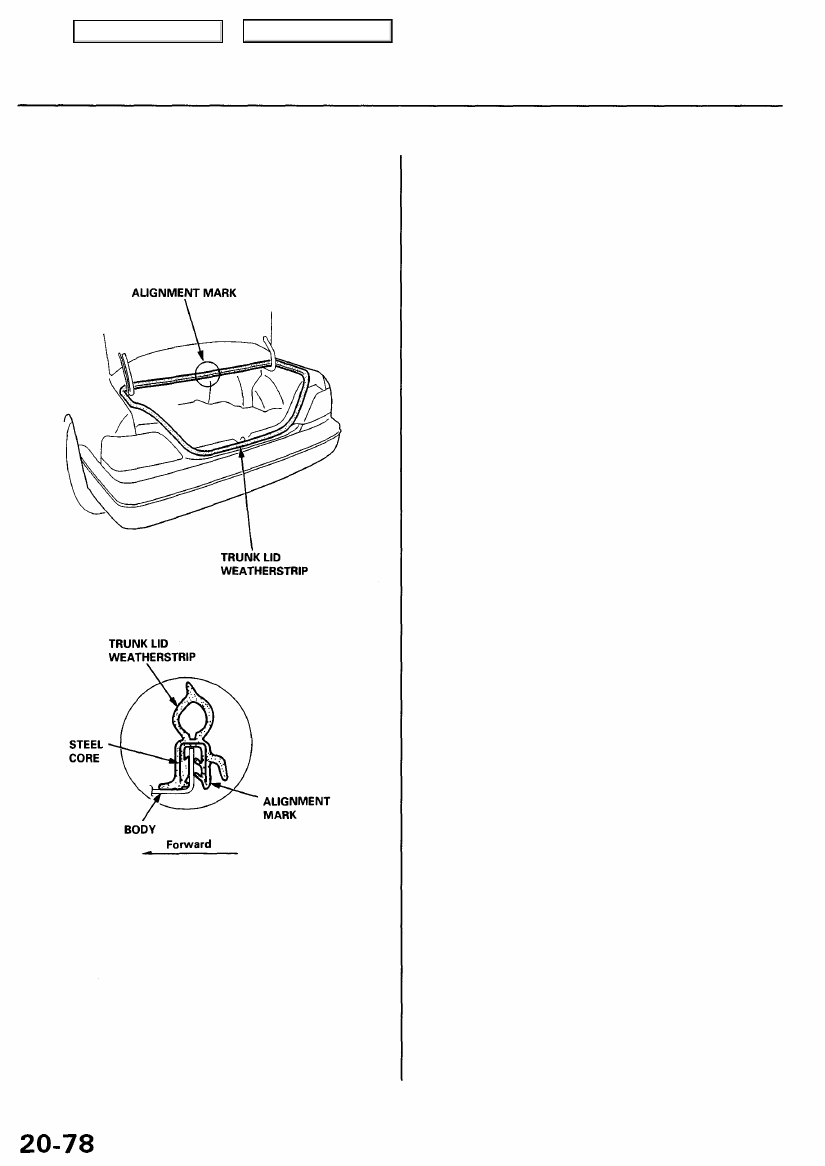

Trunk Lid Weatherstrip

Installation

When installing the trunk lid weatherstrip, align it with
the alignment mark on the trunk lid opening.

NOTE:
• Make sure there are no wrinkles in the weatherstrip,
• Check for water leaks.
