Acura RL (1996-2004 year). Manual - part 576

Seats

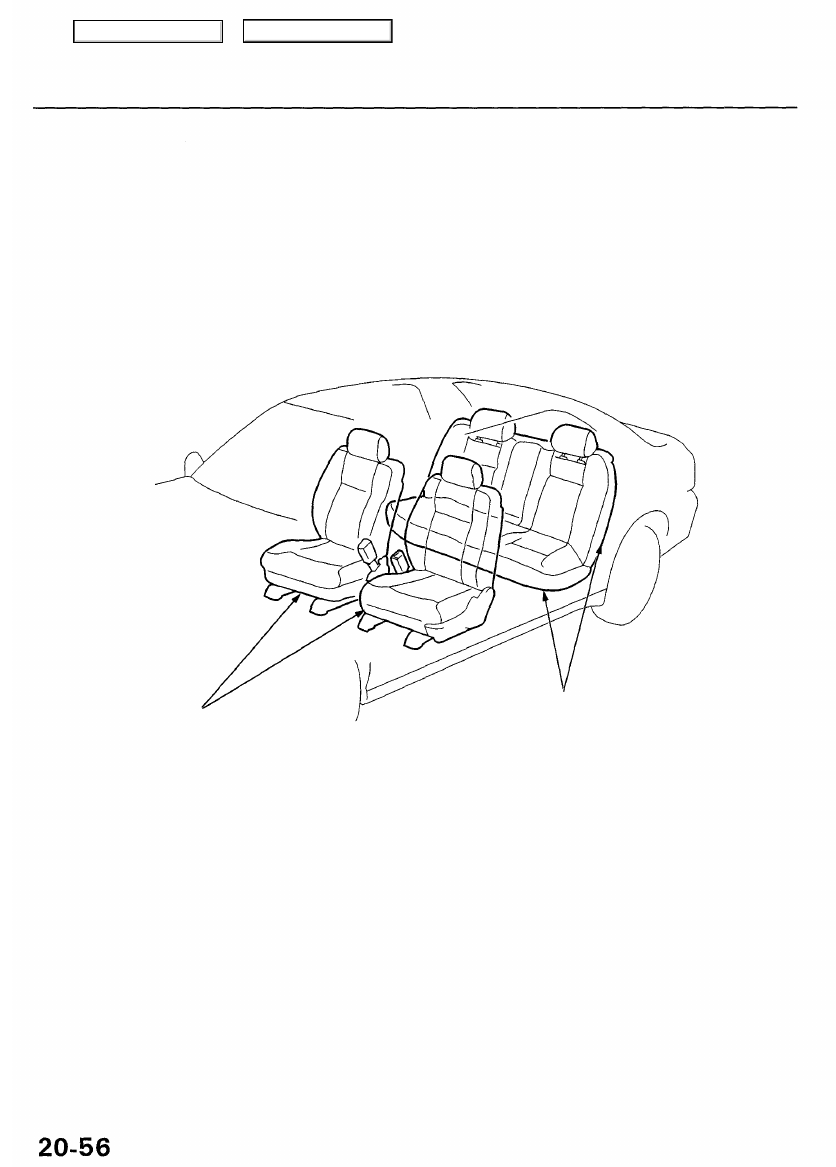

Component Location Index

SRS components are located in this areas marked with an asterisk (*). Review the SRS component locations, precautions,

and procedures in the Restraints (

section 24

) before performing repairs or service.

*FRONT SEATS

Removal, page

20-57

Disassembly, pages

20-58

,

20-59

Seat Cover Replacement, page

20-60

Seat Linkage Disassembly, page

 20-63

,

 20-64

Seat Wire Harness Installation, page

20-65

REAR SEAT
Removal, page

20-67

Trunk pass-through cover

Key Cylinder Replacement, page

20-68

Seat Cover Replacement, page

20-69

Main Menu

Table of Contents

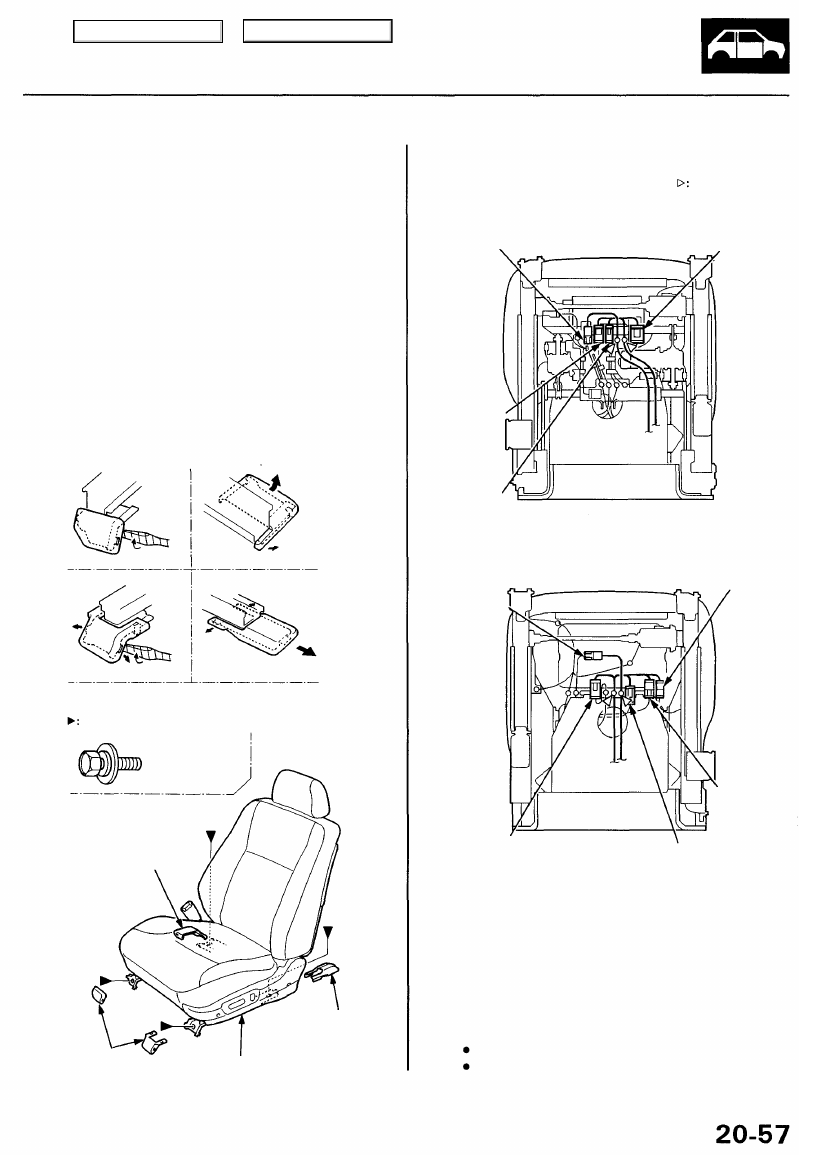

Front Seat

Removal

SRS components are located in this area. Review the
SRS component locations, precautions, and procedures
in the Restraints (

section 24

) before performing repairs

or service.

CAUTION: When prying with a flat-tip screwdriver, wrap
it with protective tape to prevent damage.

NOTE: Take care not to scratch the seat covers and body.

1. Make sure you have the anti-theft code for the

radio, then write down the frequencies for the pre-

set buttons.

2. Disconnect the negative battery cable, and wait at

least 3 minutes before beginning work.

3. Remove the seat track end covers, then remove the

bolts.

Seat track end cover removal:

Bolt locations, 4

10 x 1.25 mm

37 N-m (3.8 kgf-m,
27 Ibf-ft)

SEAT TRACK
END COVER

SEAT TRACK
END COVER

SEAT TRACK
END  COVERS



FRONT SEAT

4. Lift the front seat, then disconnect the connectors.

Driver's seat:

SIDE AIRBAG
CONNECTOR

('99 - 01 models)

SEAT HEATER
CONNECTOR

(for some
models)

SEAT BELT
SWITCH
CONNECTOR

Passenger's seat:

SIDE AIRBAG
CONNECTOR

('99 - 01 models)

Clip location

POWER
SEAT
CONNECTOR

SEAT BELT
SWITCH
CONNECTOR

POWER SEAT
CONNECTOR

5. Remove the headrest.

6. Carefully remove the front seat through the door

opening.

7. Installation is the reverse of the removal procedure.

NOTE:

Make sure the connectors are connected properly.
Enter the anti-theft code for the radio, then enter

the customer's radio station presets.

SEAT HEATER
CONNECTOR
(for some
models)

OPDS UNIT
CONNECTOR

('99 - 01 models

Main Menu

Table of Contents

Front Seat

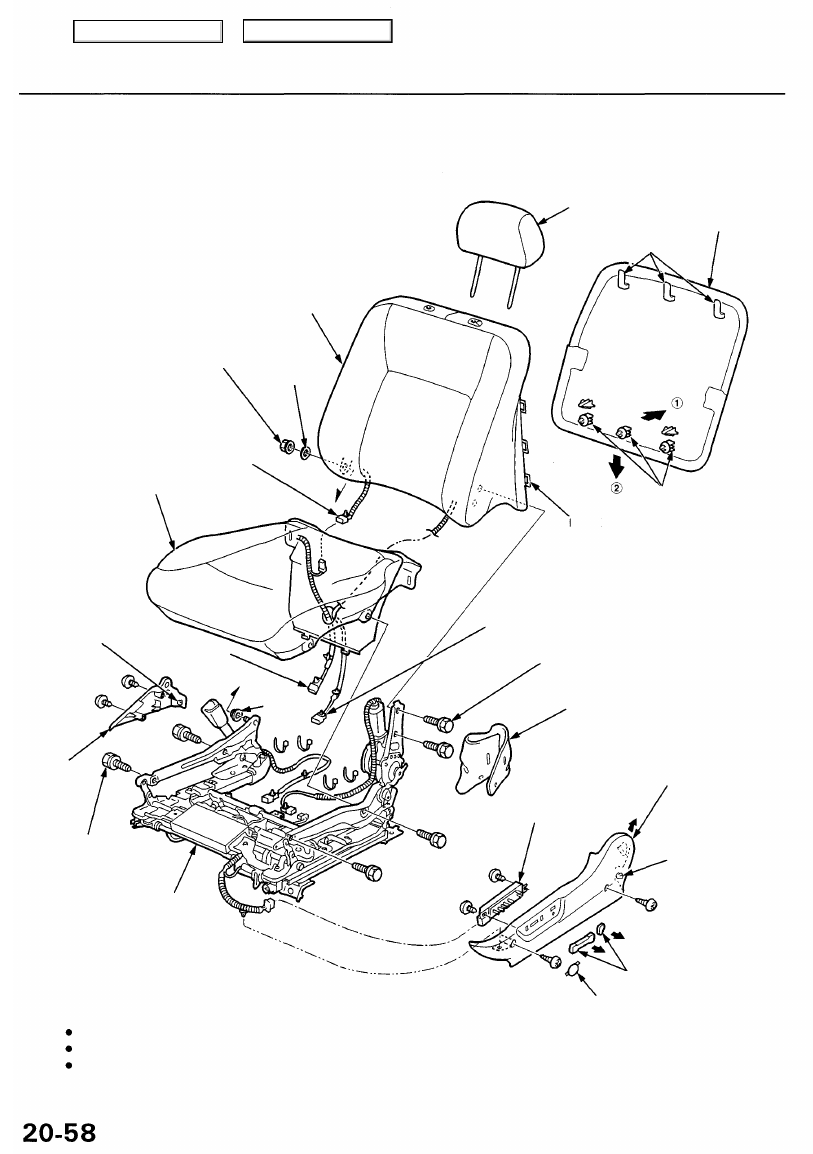

Disassembly

CAUTION: When prying with a flat-tip screwdriver, wrap it with protective tape to prevent damage.

NOTE: Take care not to scratch the seat covers and body.

HEADREST

8-way power adjustable (with seat heater):

NOTE: Refer to page

20-65

 for the seat wire harness installation.

BACK COVER

SEAT-BACK

PIVOT NUT

8 x 1.25 mm

22 N-m (2.2 kgf-m,

16 Ibf-ft)

SEAT CUSHION

CLIP
To seat cushion
cover.

CENTER
COVER

10 x 1.25 mm
47 N-m (4.8 kgf-m,

35 Ibf-ft)

CLIP
To seat cushion
cover.

SEAT LINKAGE
Disassembly, page

20-63

Installation is the reverse of the removal procedure.

KNOBS

CAP

NOTE:

Make sure the bushing and pivot washer are installed properly.

To prevent wrinkles when installing the seat-back cover, make sure the material is stretched evenly over the pad.

Grease the sliding portion.

POWER SEAT
SWITCH

RECLINE
COVER

RECLINE ADJUSTER
COVER

10 x 1.25 mm

47 N-m (4.8 kgf-m, 35 Ibf-ft)

BUSHING

SEAT HEATER
CONNECTOR

SIDE AIRBAG
CONNECTOR
('99 - 01 models)

HOOK

CLIPS

SEAT-BACK
HEATER
CONNECTOR

PIVOT

WASHER

HOOKS

Main Menu

Table of Contents

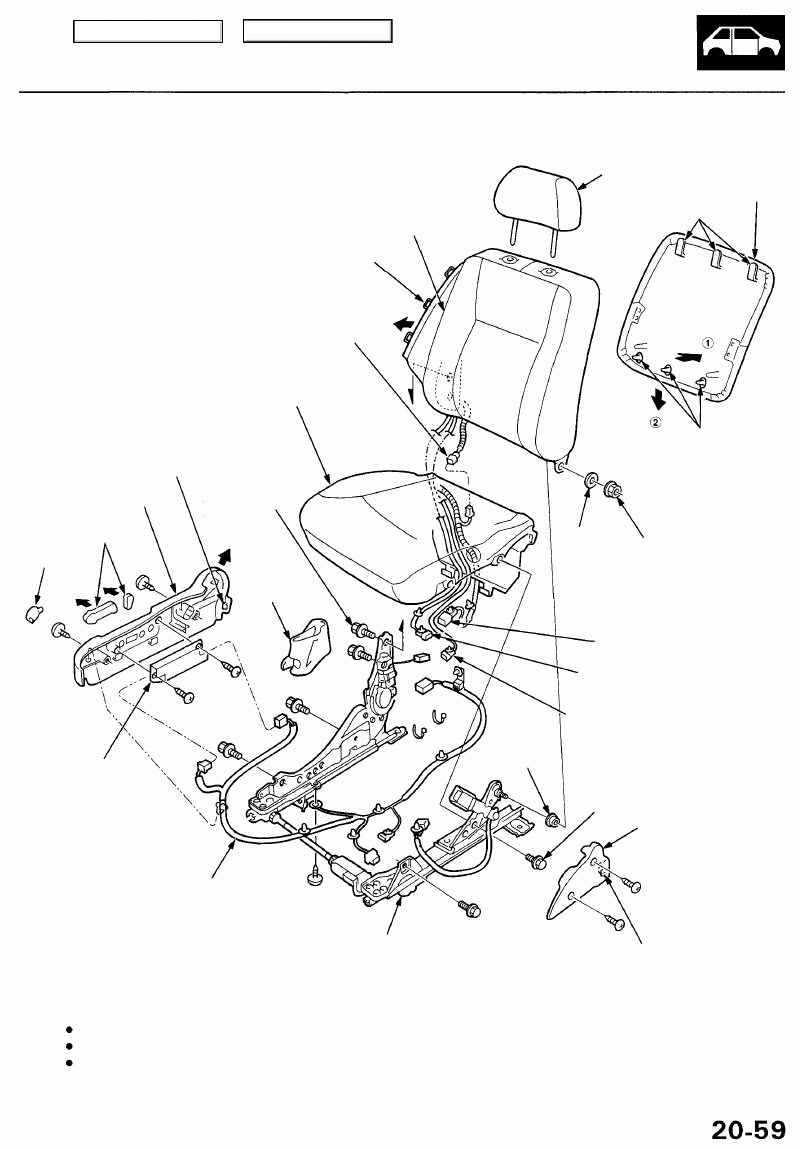

4-way power adjustable (with seat heater):
