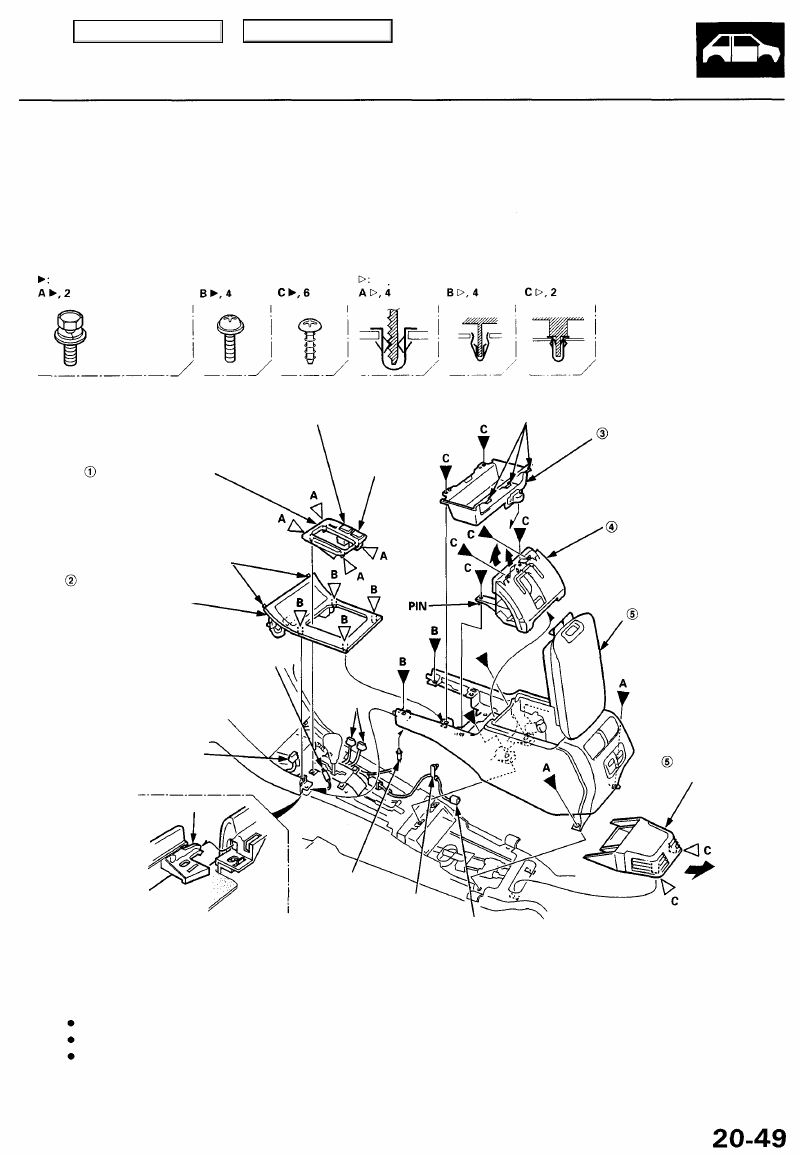

Removal — '99 - 01 Models

CAUTION: When prying with a flat-tip screwdriver, wrap it with protective tape to prevent damage.

NOTE: Take care not to scratch the console panel, rear console, front seat, and related parts.

Disassemble in numbered sequence.

Bolt, screw locations

6 x 1.0 mm

9.8 N-m (1.0 kgf-m,

7.2 Ibf-ft)

Clip locations

SEAT HEATER
SWITCH

(driver's)

HOOKS

CIGARETTE

LIGHTER

CONNECTOR

ACCESSORY
POWER SOCKET

Installation is the reverse of the removal procedure.

NOTE:

If necessary, replace any damaged clips.

Make sure the wire harnesses are not pinched.

Make sure the connectors and bulb socket are connected properly.

BEVERAGE
HOLDER TRAY
Disconnect the beverage holder
bulb socket.

BEVERAGE HOLDER

REAR CONSOLE
Disconnect the accessory
power socket, and detach

the harness clip.

REAR HEATER
COVER

CONSOLE PANEL

Disconnect the cigarette
lighter connector.

HOOKS

A/T GEAR POSITION
INDICATOR TRIM

Disconnect the seat
heater switch connectors
and indicator light bulb
socket.

INDICATOR LIGHT
BULB SOCKET

CONNECTORS

HOOK

BEVERAGE
HOLDER
BULB SOCKET

HARNESS
CLIP

SEAT HEATER
SWITCH
(passenger's)

Main Menu

Table of Contents

Dashboard

Component Removal/Installation

CAUTION: When prying with a flat-tip screwdriver, wrap
it with protective tape, and apply protective tape around
the related parts, to prevent damage.

NOTE: Take care not to scratch the dashboard and related
parts.

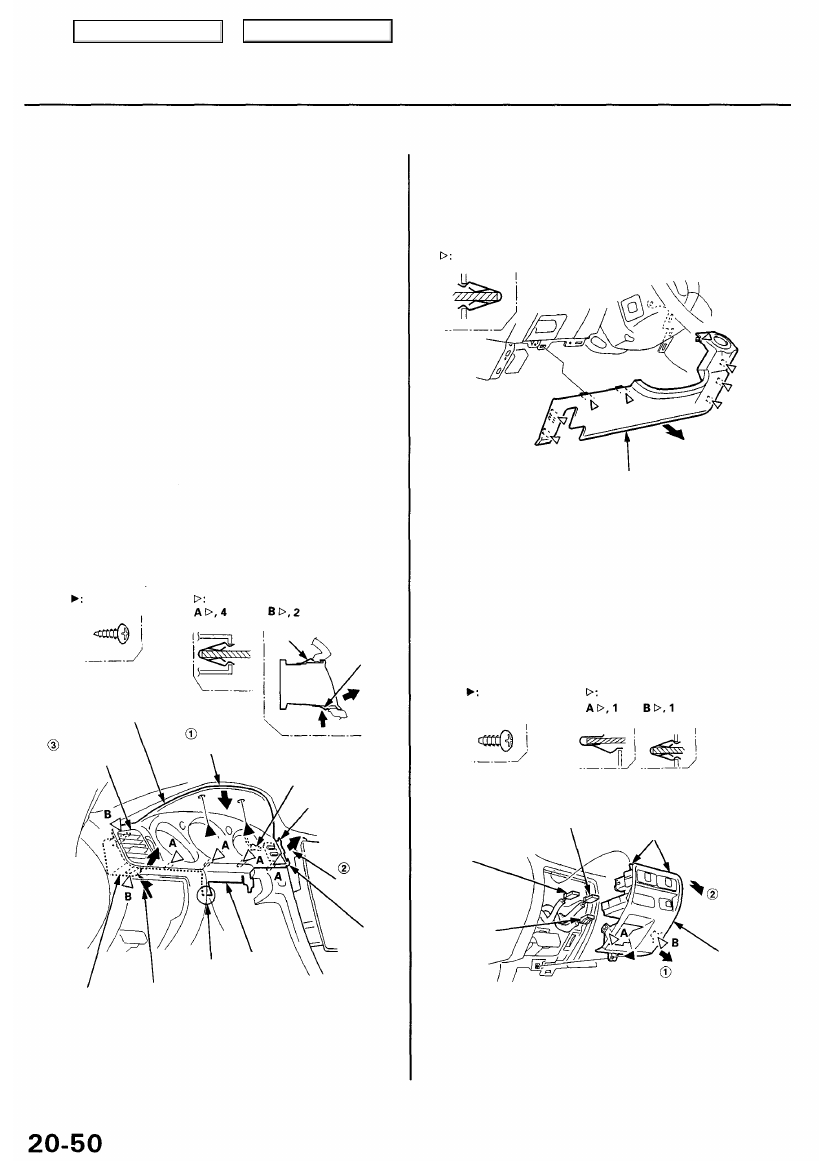

Instrument panel:

1. Remove the center air vent.

2. Remove the climate control unit and audio unit as an

assembly ('96 - 98 models see page

20-51

, '99 - 01

models see page

20-52

).

NOTE: Do not disconnect the connectors.

3. Remove the dashboard lower cover and driver's

switch trim.

4. Remove the screws, detach the clips, then carefully

pull out the instrument panel in the numbered
sequence. Disconnect the connector, then remove it.

NOTE: Release the adhesive at the left side of the

skirt carefully.

CLIP

INSTRUMENT
PANEL

Remove left

side by rolling
upward.

Pull top

down.

SELECT/RESET
SWITCH
CONNECTOR

HOOK

Pull right

side straight

out.

HOOK

SIDE

AIR

VENT

Push the clip from
driver's switch trim
opening.

5. Installation is the reverse of the removal procedure.

NOTE: Make sure the connectors are connected
properly.

Dashboard lower cover:

Detach the clips, then remove the dashboard lower

cover.

DASHBOARD
LOWER COVER

Installation is the reverse of the removal procedure.

Driver's switch trim:

1. Remove the dashboard lower cover.

2. Remove the screw, detach the clips, then pull out

the driver's switch trim. Disconnect the connectors,
then remove it.

CRUISE CONTROL
MASTER SWITCH
CONNECTOR

DASH LIGHTS
BRIGHTNESS
CONTROLLER

TCS SWITCH

CONNECTOR
(for some models)

HOOKS

DRIVER'S
SWITCH
TRIM

3. Installation is the reverse of the removal procedure.

NOTE: Make sure the connectors are connected
properly.

Screw locations, 2

Clip locations

CLIP

Push.

SKIRT

ADHESIVE

Clip locations

Screw location, 1

Clip locations, 8

Main Menu

Table of Contents

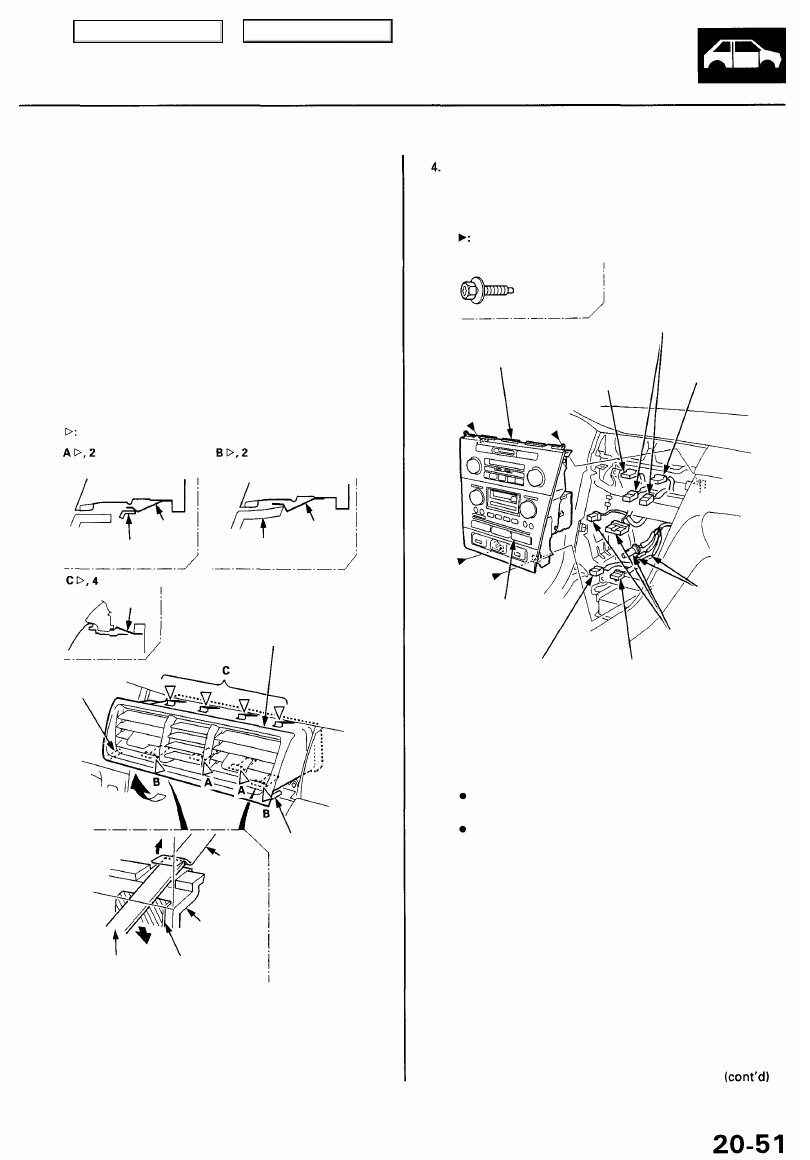

Climate control unit and audio unit ('96 - 98 models):

SRS components are located in this area. Review the SRS
component locations, precautions, and procedures in the

Restraints (

section 24

) before performing repairs or ser-

vice.

1. Remove the console panel (see page

20-48

).

2. Remove the center air vent.

NOTE: Insert a flat metal plate under the B clips,

then detach the B clips by prying up. Pull the center

air vent backward while prying the clips.

CENTER AIR
VENT

3.

METAL PROTECTIVE
PLATE SEAT

Make sure you have the anti-theft code for the
radio, then write down the frequencies for the
radio's preset buttons.

Remove the bolts, then pull out the climate control
unit and audio unit as an assembly. Disconnect the
connectors and antenna leads, then remove it.

Bolt locations, 4

6 x 1.0 mm
9.8 N-m

(1.0 kgf-m,

7.2 Ibf-ft)

CLIMATE
CONTROL UNIT
CONNECTORS

CLIMATE
CONTROL UNIT

HAZARD
WARNING
SWITCH

CONNECTOR

CLOCK
CONNECTOR

AUDIO UNIT

FRONT FOG
LIGHT SWITCH
CONNECTOR

ANTENNA

LEADS

AUDIO UNIT
CONNECTORS

REAR WINDOW
DEFOGGER SWITCH
CONNECTOR

5. Installation is the reverse of the removal procedure.

NOTE:

Make sure the connectors and antenna lead are

connected properly.
Enter the anti-theft code for the radio, then enter
the customer's radio station presets.

Clip locations

CLIP

CLIP

CLIMATE CONTROL
UNIT

DASHBOARD
UPPER BRACKET

CLIP

PIN

PIN

CLIP

CLIMATE
CONTROL

UNIT

Main Menu

Table of Contents

Dashboard

Component Removal/Installation (cont'd)

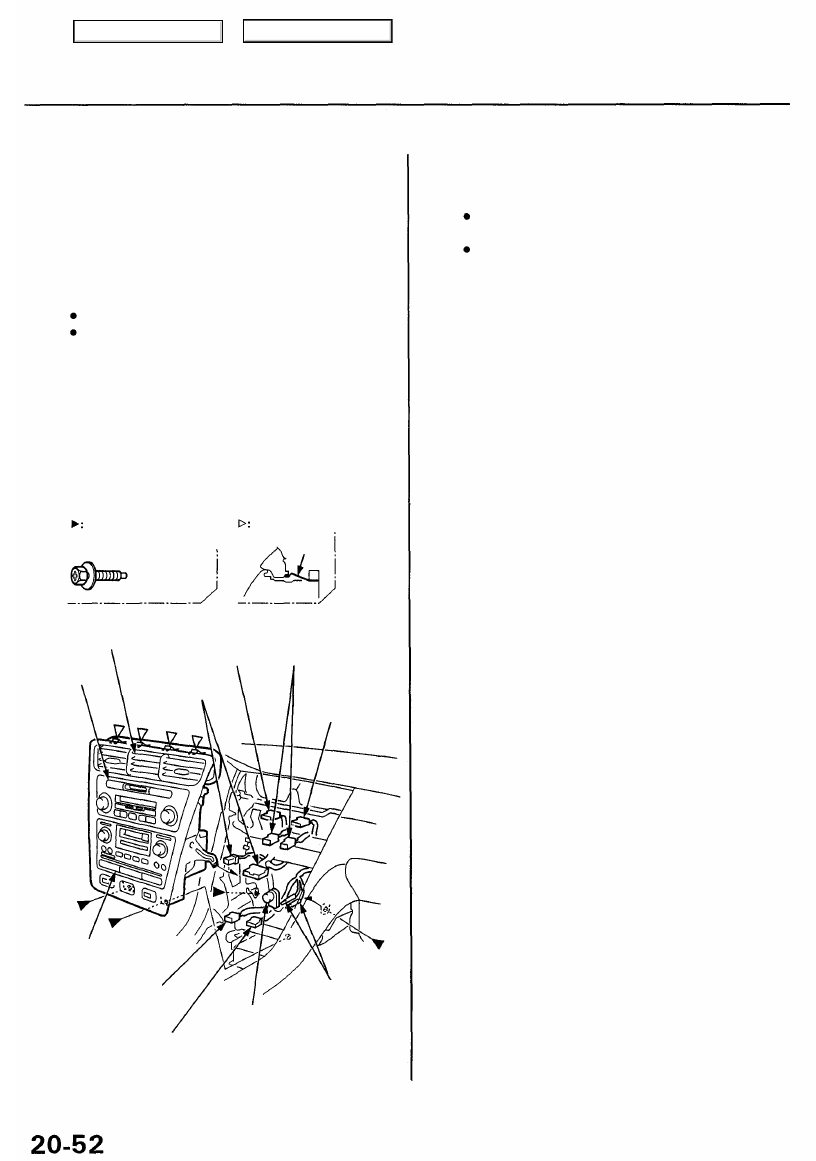

Climate control unit, audio unit and center air vent ('99
- 01 models):

SRS components are located in this area. Review the
SRS component locations, precautions, and procedures

in the Restraints (

section 24

) before performing repairs

or service.

1. Remove:

Console panel (see page

20-49

)

Console lower carpet, both sides (see page

20-47

)

2.

3.

Make sure you have the anti-theft code for the
radio, then write down the frequencies for the
radio's preset buttons.

Remove the bolts. Pull out the bottom of the climate

control unit, audio unit, and center air vent as an
assembly, and carefully detach the clip at the center
air vent. Disconnect the connectors and antenna

leads, then remove it.

Bolt locations, 4

6 x 1.0 mm
9.8 N-m

(1.0 kgf-m,
7.2 Ibf-ft)

Clip locations, 4

CLIP

CENTER
AIR VENT

CLIMATE
CONTROL
UNIT

HAZARD
WARNING CLIMATE
SWITCH CONTROL UNIT
CONNECTOR CONNECTORS

CLOCK
CONNECTOR

AUDIO UNIT

FRONT FOG
LIGHT SWITCH
CONNECTOR

REAR WINDOW
DEFOGGER SWITCH
CONNECTOR

ANTENNA

LEADS

AUDIO UNIT
CONNECTOR

4. Installation is the reverse of the removal procedure.

NOTE:

Make sure the connectors and antenna lead are
connected properly.
Enter the anti-theft code for the radio, then enter

the customer's radio station presets.

AUDIO UNIT
CONNECTORS
