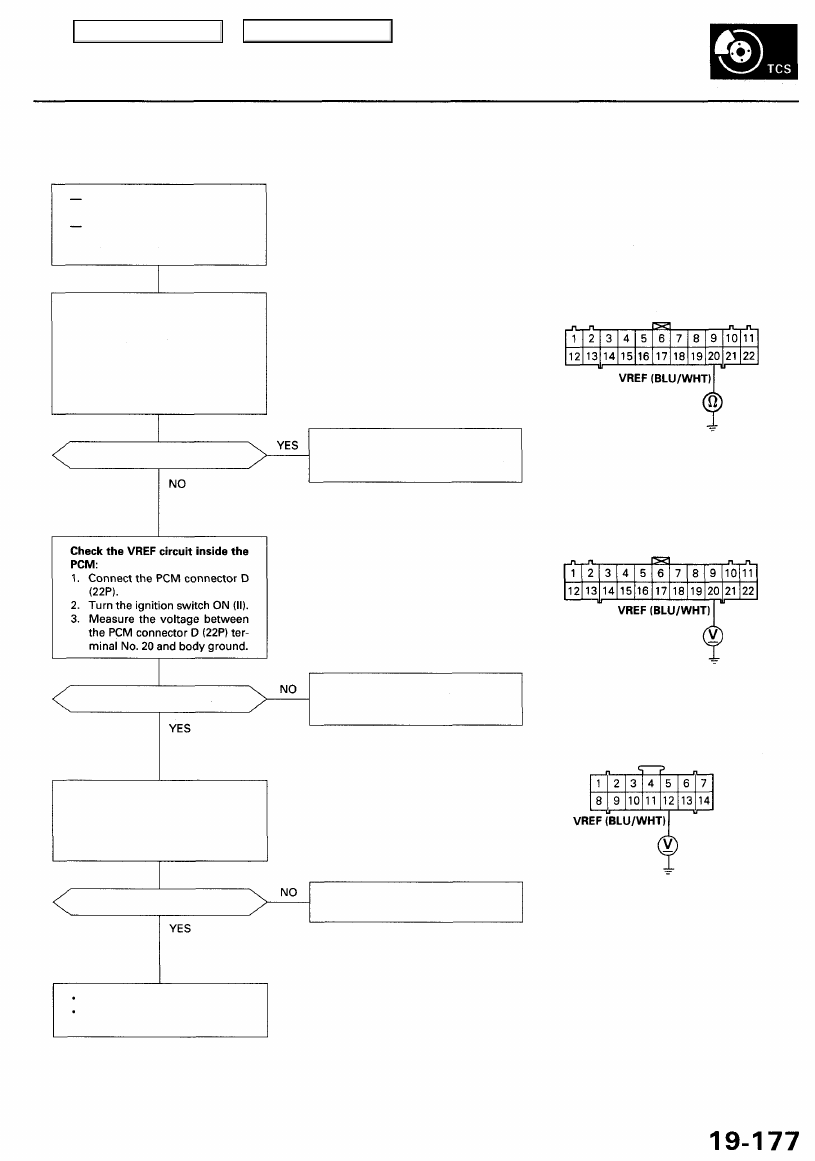

Reference Voltage (VREF) Signal

Diagnostic Trouble Code (DTC) 3-4: Reference Voltage (VREF) Signal Diagnosis

With engine running, TCS indi-
cator light is ON.
With the SCS service connec-
tor connected (see page

19-159

), DTC 3-4 is indicated.

Check for a short to body ground
in the VREF circuit:

1. Disconnect the PCM connec-

tor D (22P) and TCS control

unit 14P connectors.

2. Check for continuity between

the PCM connector D (22P) ter-

minal No. 20 and body ground.

Is there continuity?

Is there about 5 V?

Check for an open in the VREF
circuit:

Measure the voltage between the

TCS control unit 14P connector
terminal No. 12 and body ground.

Is there about 5 V?

The system is OK at this time.

If the problem recurs, replace

the TCS control unit.

PCM CONNECTOR D (22P)

Repair short to body ground in
the wire between the PCM and
TCS control unit.

Wire side of female terminals

Check for loose PCM connectors.
If necessary, substitute a known-

good PCM and recheck.

TCS CONTROL UNIT 14P CONNECTOR

Repair open in the wire between
the PCM and TCS control unit.

Wire side of female terminals

Main Menu

Table of Contents

Troubleshooting

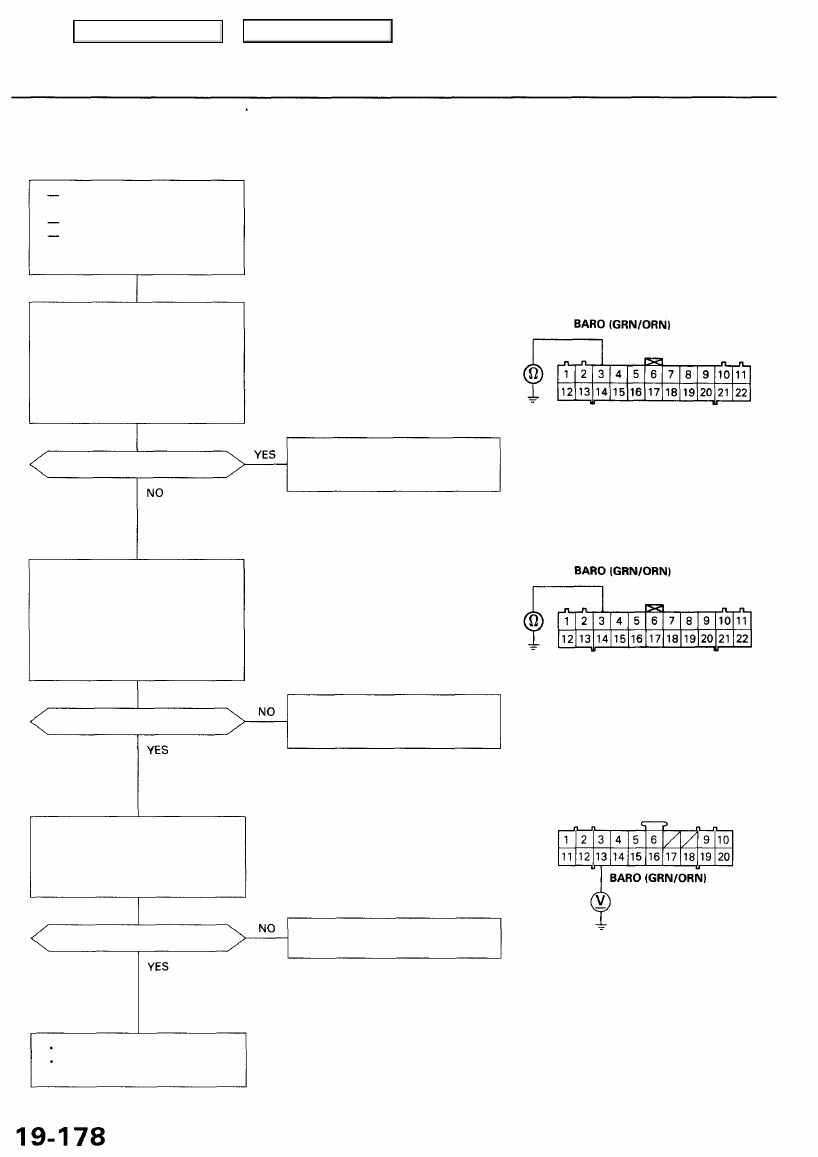

Barometric Pressure (BARO) Signal

Diagnostic Trouble Code (DTC) 3-5: Barometric Pressure (BARO) Signal Diagnosis

With engine running, TCS indi-
cator light is ON.

MIL is OFF.
With the SCS service connec-

tor connected (see page

19-159

), DTC 3-5 is indicated.

Check for a short to body ground
in the BARO circuit:

1. Disconnect the PCM connector

D (22P) and TCS control unit
20P connectors.

2. Check for continuity between

the PCM connector D (22P) ter-

minal No. 3 and body ground.

Is there continuity?

Check the BARO circuit inside
the PCM:

1. Connect the PCM connector

D (22P).

2. Turn the ignition switch ON (II).
3. Measure the voltage between

the PCM connector D (22P) ter-

minal No. 3 and body ground.

Is there about 3 V?

Check for an open in the BARO
circuit:
Measure the voltage between the
TCS control unit 20P connector
terminal No. 13 and body ground.

Is there about 3 V?

The system is OK at this time.

If the problem recurs, replace

the TCS control unit.

NOTE: When both the TCS indicator
light and the MIL are ON, troubleshoot

the PGM-FI system first.

PCM CONNECTOR D (22P)

Wire side of female terminals

Repair short to body ground in
the wire between the PCM and
TCS control unit.

Check for loose PCM connectors.
If necessary, substitute a known-
good PCM and recheck.

TCS CONTROL UNIT 20P CONNECTOR

Repair open in the wire between
the PCM and TCS control unit.

Wire side of female terminals

Main Menu

Table of Contents

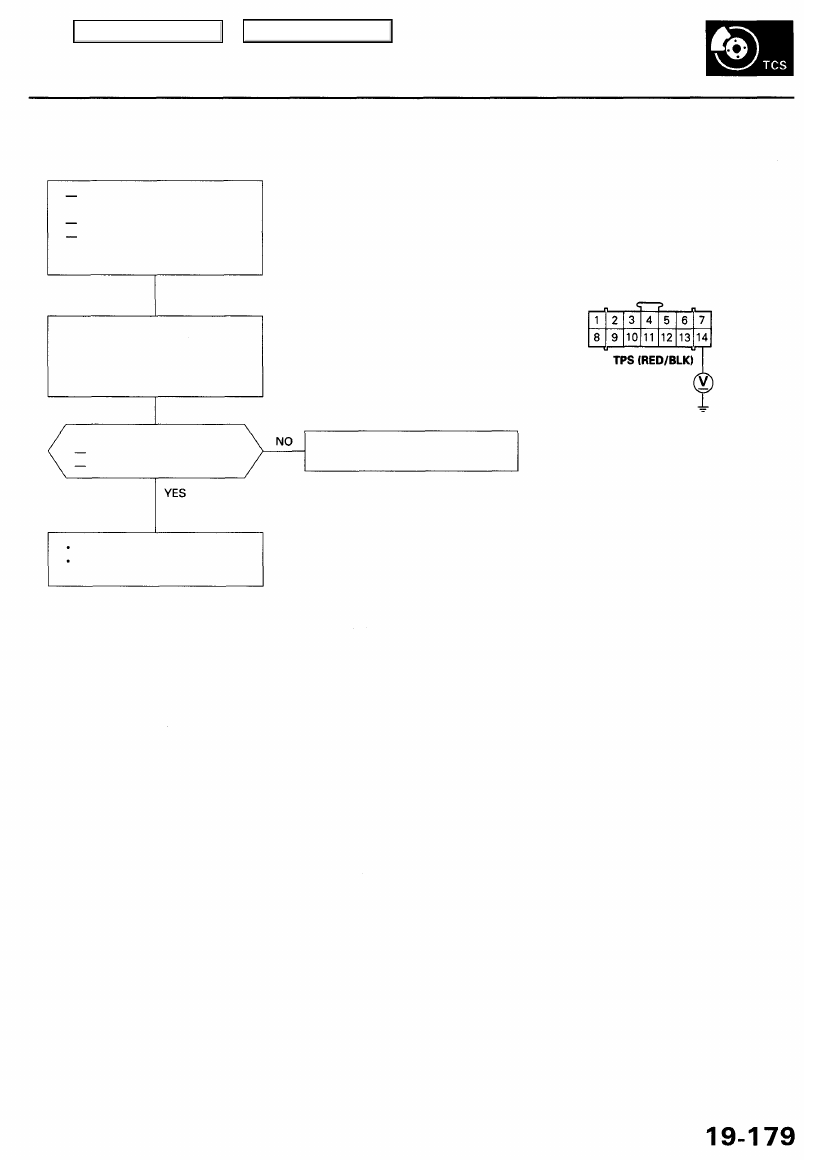

Throttle Position Sensor (TPS) Signal

Diagnostic Trouble Code (DTC) 3-6: Throttle Position Sensor (TPS) Signal Diagnosis

With engine running, TCS
indicator light is ON.
MIL is OFF.
With the SCS service connec-
tor connected (see page

19-159

), DTC 3-6 is indicated.

NOTE: When both the TCS indicator
light and the MIL are ON, trouble-
shoot the PGM-FI system first.

TCS CONTROL UNIT 14P CONNECTOR

Check for an open in the TPS cir-
cuit:
Measure the voltage between the
TCS control unit 14P connector
terminal No. 14 and body ground.

Is the voltage as specified?

Fully closed: about 0.5 V
Fully open: about 4.5 V

Repair open in the wire between

the PCM and TCS control unit.

Wire side of female terminals

The system is OK at this time.
If the problem recurs, replace
the TCS control unit.

Main Menu

Table of Contents

Troubleshooting

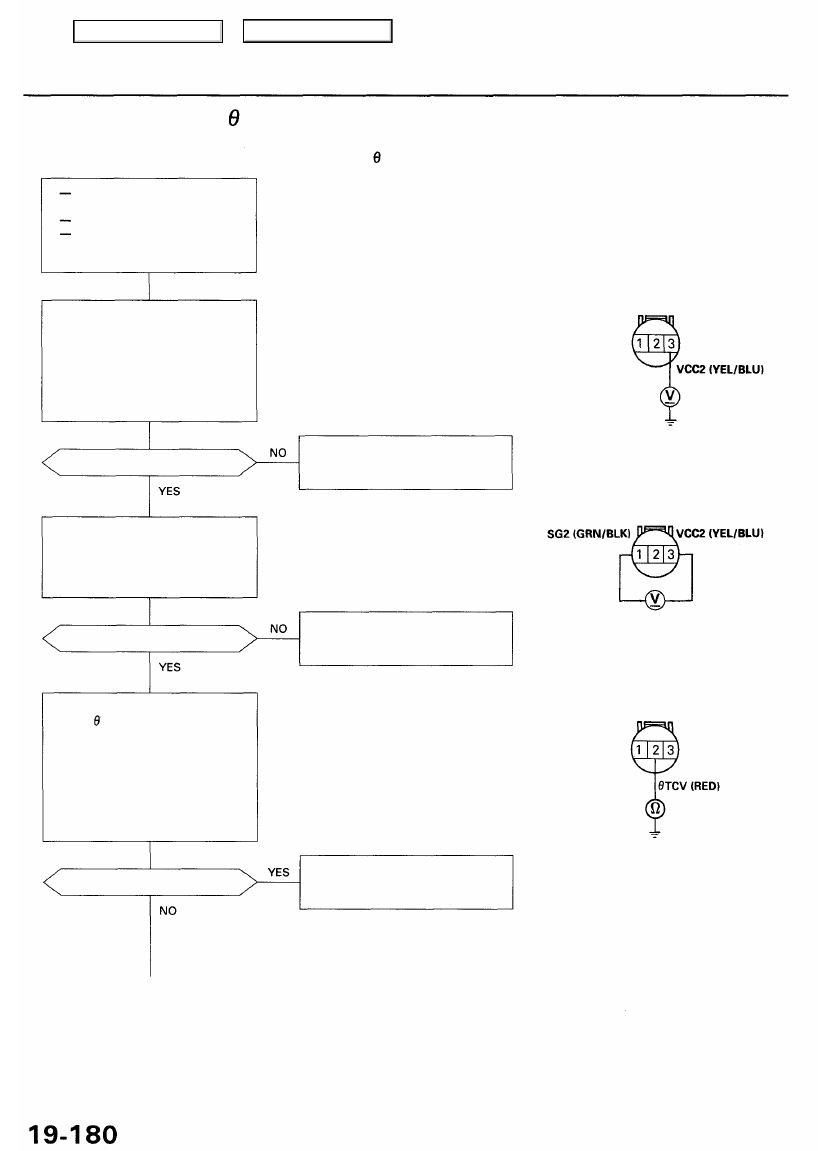

TCS Control Valve ( TCV) Sensor Signal

Diagnostic Trouble Code (DTC) 3-7: TCS Control Valve ( TCV) Sensor Signal Diagnosis

With engine running, TCS
indicator light is ON.
MIL is OFF.
With the SCS service connec-
tor connected (see page

19-159

), DTC 3-7 is indicated.

Check for an open in the VCC2
circuit:

1. Disconnect the TCS control

valve sensor connector.

2. Turn the ignition switch ON (II).
3. Measure the voltage between

terminal No. 3 and body
ground.

Is there about 5V?

Check for an open in the SG2 cir-
cuit:

Measure the voltage between the

TCS control valve sensor connec-
tor terminal No. 1 and No. 3.

Is there about B V?

Check for a short to body ground
in the TCV circuit:

1. Turn the ignition switch OFF.

2. Disconnect the TCS control

unit 14P connector.

3. Turn the ignition switch ON (II).
4. Check for continuity between

the TCS control valve sensor
connector terminal No. 2 and

body ground.

NOTE: When both the TCS indicator
light and the MIL are ON, troubleshoot

the PGM-FI system first.

TCS



CONTROL



VALVE

SENSOR



CONNECTOR

Repair open in the wire between

the PCM and TCS control valve

sensor.

Wire side of female terminals

Repair open in the wire between

the PCM and TCS control valve
sensor.

Is there continuity?

To page

19-181

Repair short to body ground in

the wire between the TCS control
unit and TCS control valve sensor.
