Troubleshooting

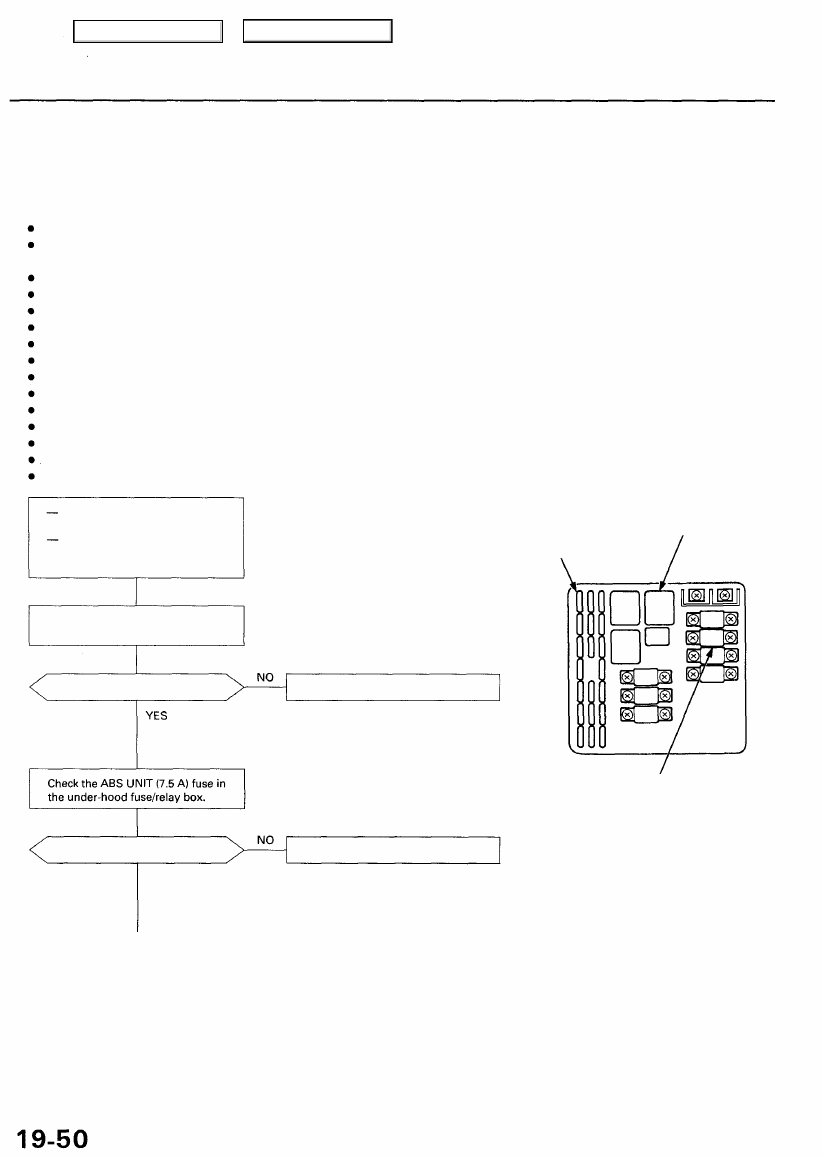

DTC 1-2: Pump Motor

The ABS control unit checks the conditions at the pump motor relay drive (PMR) terminal and motor check (MCK) terminal
during the initial diagnosis and regular diagnosis. When the ABS control unit detects the following conditions during the
diagnosis, it keeps the ABS indicator light on. When the following conditions are detected after the ABS indicator light

goes off, the ABS control unit turns the ABS indicator light on again.

Battery voltage at the MCK terminal with an OFF signal at the PMR terminal
O V at the MCK terminal with an ON signal at the PMR terminal

Possible causes:

Open circuit or short to body ground between the R/C MIRROR (7.5 A) fuse and under-hood fuse/relay box
Open circuit or short to body ground in the PMR circuit inside the under-hood fuse/relay box
Faulty pump motor relay
Open circuit or short to body ground in the PMR circuit between the under-hood fuse/relay box and ABS control unit
Open circuit between the battery and under-hood fuse/relay box

Blown ABS MOTOR (40 A) fuse
Blown ABS UNIT (7.5 A) fuse
Open circuit or short to body ground in the motor drive circuit and MCK circuit inside the under-hood fuse/relay box
Open circuit or short to body ground in the MCK circuit between the under-hood fuse/relay box and ABS control unit
Open circuit or short to body ground between the under-hood fuse/relay box and pump motor
Faulty pump motor
Open circuit between the pump motor and body ground or poor ground
Faulty ABS control unit

With engine running, ABS indi-
cator light is ON.
With the SCS service connec-
tor connected (see page

19-40

), DTC 1-2 is indicated.

UNDER-HOOD FUSE/RELAY BOX

ABS PUMP MOTOR RELAY

ABS UNIT (7.5 A) FUSE

Check the ABS MOTOR (40 A) fuse
in the under-hood fuse/relay box.

Is the fuse OK?

Replace the fuse and recheck.

NOTE: Reinstall the fuse if it is OK.

ABS MOTOR (40 A) FUSE

Is the fuse OK?

Replace the fuse and recheck.

YES

NOTE: Reinstall

the fuse if it is OK.

NOTE: Relieve system pressure from the

modulator unit bleed screw, then start the
engine and recheck the fuse. If the fuse is
blown, check for a short to body ground in

the MCK circuit.

(To page

19-51

)

Main Menu

Table of Contents

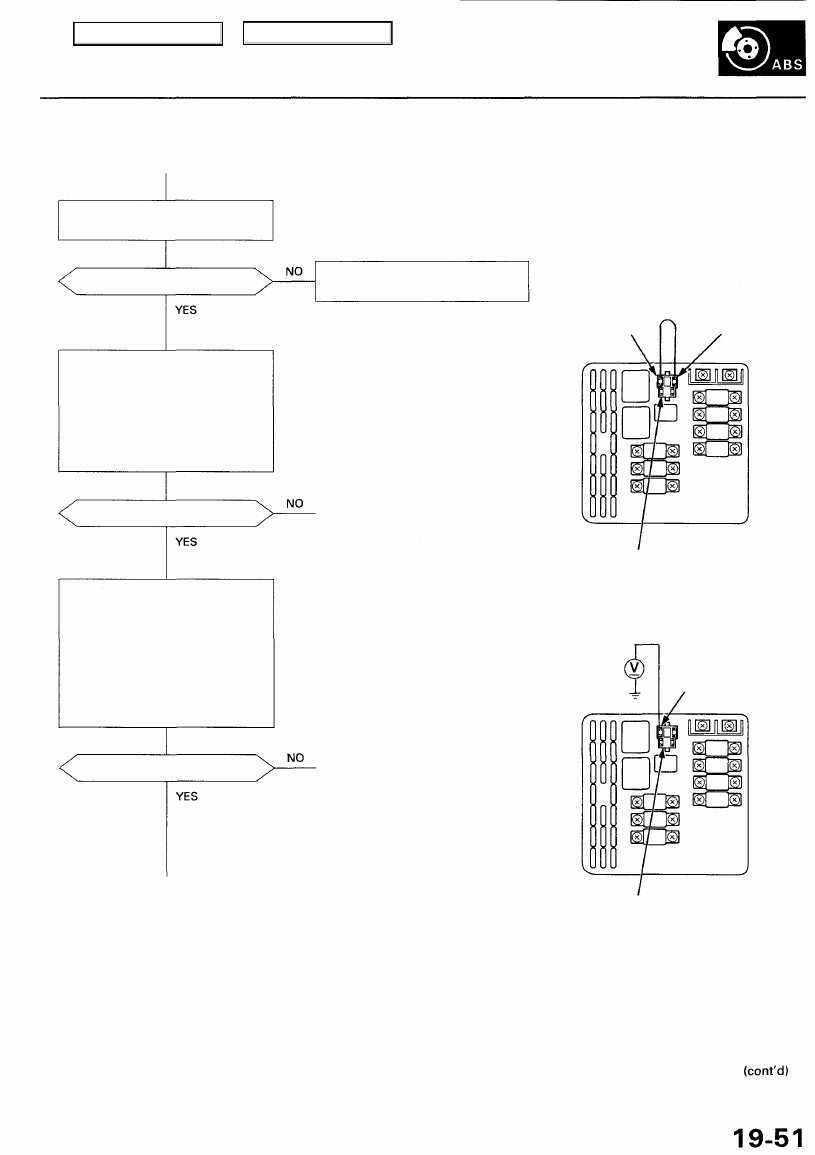

(From page

19-50

)

Remove the ABS pump motor
relay and check it (see

section 23

).

Is the relay OK?

Check the ABS pump motor oper-
ation:

1. Relieve system pressure (see

page 19-97).

2. Connect the ABS pump relay

connector +B and MOTOR ter-

minals with a jumper wire for
1 second.

Does the pump motor run?

Check the MCK (motor check) cir-
cuit:

1. Remove the jumper wire.

2. Disconnect the under-hood

fuse/relay box 3P connector.

3. Turn the ignition switch ON (II).
4. Measure the voltage between

the ABS pump motor relay
connector motor terminal and

body ground.

Is there about 10V?

(To page

19-52

)

Replace the ABS pump motor
relay.

NOTE: If the relay is stuck ON, the motor may
be damaged. Check the pump motor opera-
tion.

UNDER-HOOD FUSE/RELAY BOX

JUMPER WIRE

NOTE: Use a jumper wire with a diameter
larger than 2 mm (0.08 in).

(To page

19-53

)

To check for an open in the pump

motor drive circuit

ABS PUMP MOTOR RELAY CONNECTOR

(To page

19-54

)

To check for an open in the MCK
circuit

MOTOR TERMINAL

ABS PUMP MOTOR RELAY CONNECTOR

+B TERMINAL

MOTOR TERMINAL

Main Menu

Table of Contents

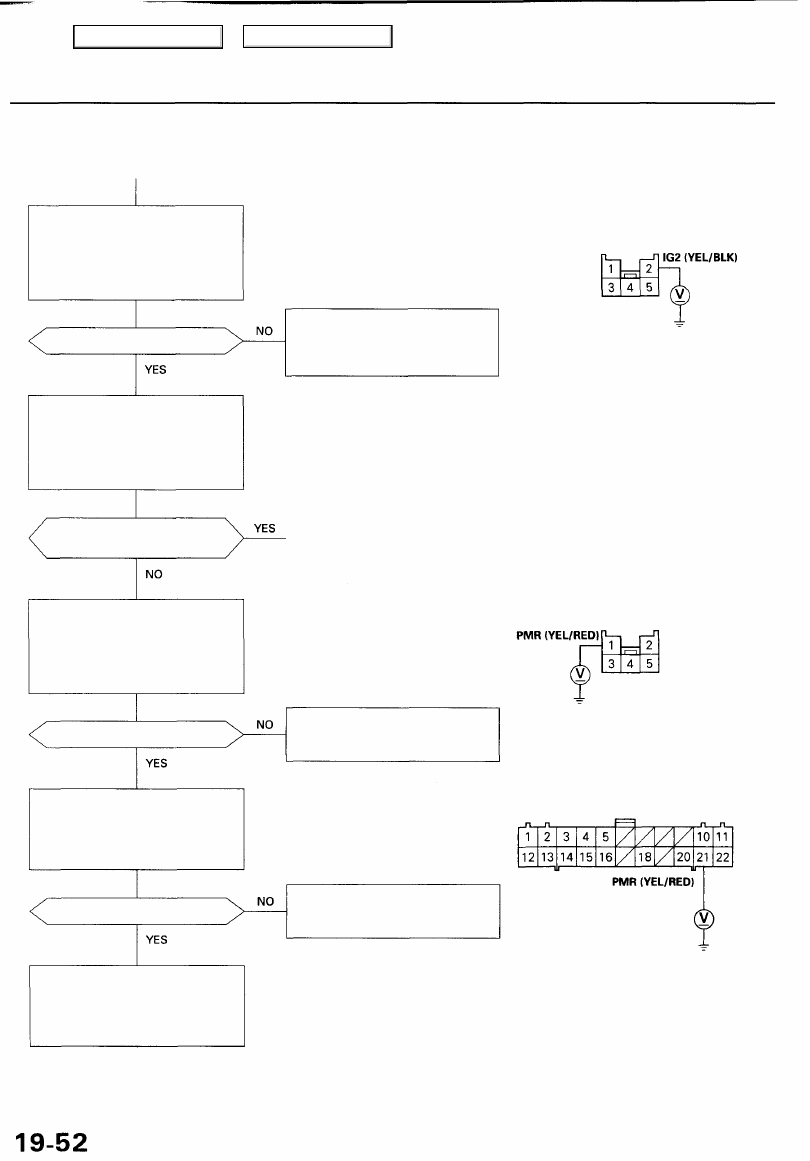

Troubleshooting

DTC 1-2: Pump Motor (cont'd)

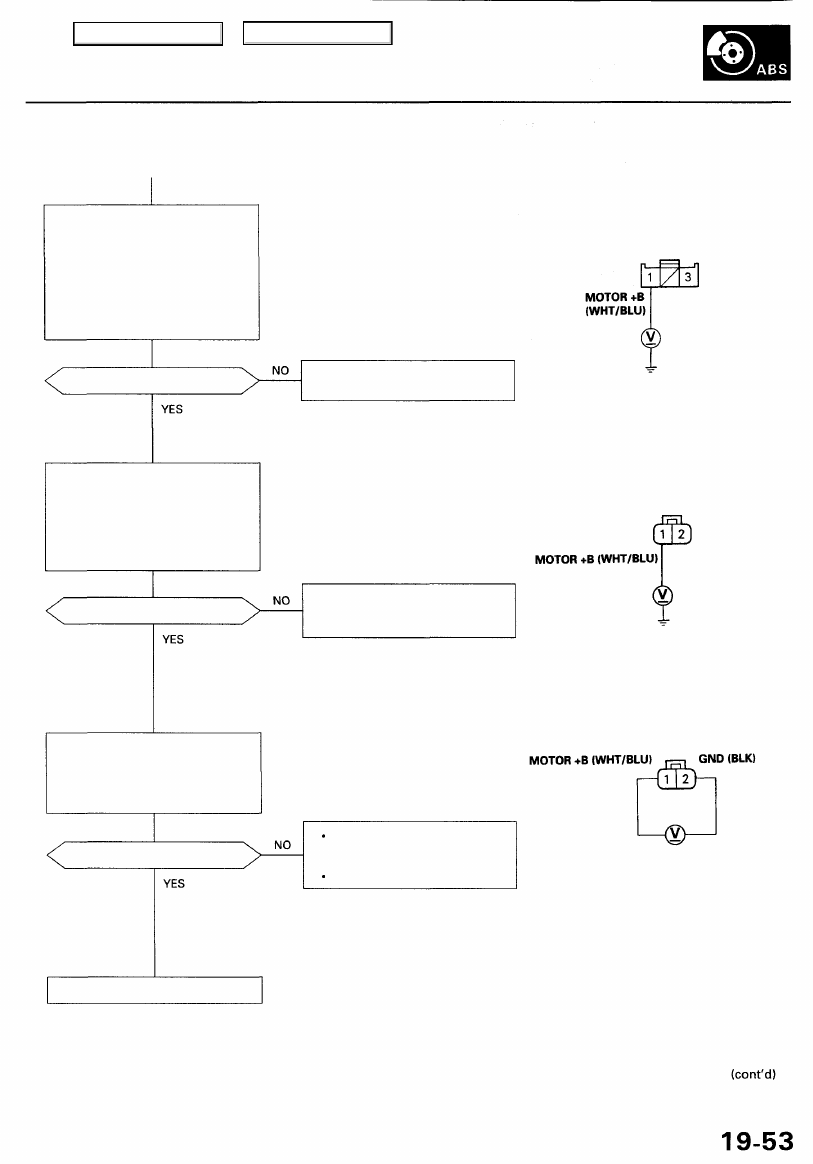

(From page

19-51

)

Check for an open in the IG2 cir-
cuit:
Measure the voltage between the
under-hood fuse/relay box 5P
connector terminal No. 2 and
body ground.

Is there battery voltage?

Check the ABS pump motor relay

operation:

1. Connect the under-hood fuse/

relay box 3P connector.

2. Install the ABS pump motor

relay.

Does the ABS pump motor
relay operate?

Check for an open in the under-
hood fuse/relay box:

Measure the voltage between the
under-hood fuse/relay box 5P
connector terminal No. 1 and
body ground.

Is there battery voltage?

Check for an open in the PMR cir-
cuit:

Measure the voltage between the

ABS control unit 22P connector
terminal No. 21 and body ground.

Is there battery voltage?

Reconnect the connectors prop-
erly, relieve system pressure and
start the engine. If DTC 1-2 is
stored again, replace the ABS
control unit.

NOTE: The ABS pump motor relay coil circuit
is checked beginning with this step.

UNDER-HOOD FUSE/RELAY BOX
5P CONNECTOR

Repair open in the wire between

the R/C MIRROR (7.5 A) fuse in the
under-dash fuse/relay box and the
under-hood fuse/relay box.

Wire side of female terminals

(To page

19-55

)

To check for a short to body ground

in the ABS pump motor relay coil cir-
cuit

NOTE: The ABS pump motor relay coil circuit
is checked for an open beginning with this
step.

UNDER-HOOD FUSE/RELAY BOX
5P CONNECTOR

Replace the under-hood fuse/
relay box.
(Open circuit inside the box)

Wire side of female terminals

ABS CONTROL UNIT 22P CONNECTOR

Repair open in the wire between

the under-hood fuse/relay box
and ABS control unit.

NOTE: Add brake fluid if the fluid level is
lower than the MIN line.

Wire side of female terminals

Main Menu

Table of Contents

(From page

19-51

)

Check for an open in the under-

hood fuse/relay box:
1. Connect the ABS pump motor

relay connector +B and MOTOR

terminals with a jumper wire.

2. Measure the voltage between

the under-hood fuse/relay box
3P connector terminal No. 1

and body ground.

NOTE: The ABS pump motor drive circuit is

checked beginning with this step.

UNDER-HOOD FUSE/RELAY BOX
3P CONNECTOR

Is there battery voltage?

Replace the under hood fuse/
relay box.

Wire side of female terminals

ABS PUMP MOTOR 2P CONNECTOR

Is there battery voltage?

Repair open in the wire between
the under-hood fuse/relay box
and ABS pump motor.

Wire side of female terminals

Check for an open in the MOTOR
GND circuit:

Measure the voltage between the
ABS pump motor 2P connector
terminals No. 1 and No. 2.

Is there battery voltage?

Repair open in the wire between

the ABS pump motor and body
ground.

Repair poor ground (G251)

Replace the ABS pump motor.

Check for an open in the MOTOR
+B circuit:

1. Disconnect the ABS pump

motor 2P connector.

2. Measure the voltage between

the terminal No. 1 and body

ground.
