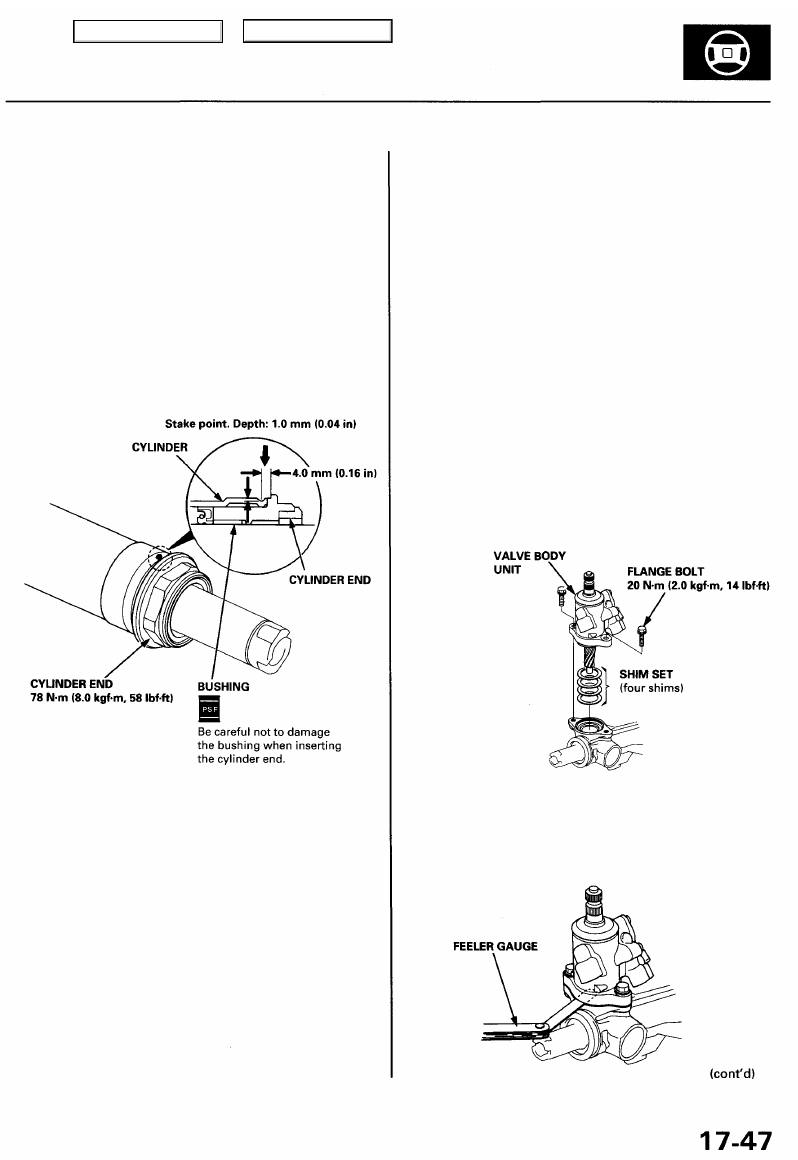

51. Coat the inside surface of the cylinder end with

power steering fluid, then install the cylinder end by
screwing it into the gearbox housing.

52. Remove the tool from the gearbox housing.

53. After tightening the cylinder end, stake the point of

the cylinder shown below. For '99 - 01 models go to

step 56.

NOTE: Stake the cylinder in the position opposite

from where the stake was removed during disas-
sembly.

54. Select the 44 mm shim(s) ('96 - 98 models only).

NOTE: Only reinstall the original 44 mm shim(s) when

the steering gearbox is reassembled without replacing
the pinion shaft, valve housing, and gearbox housing
with new ones.

If the pinion shaft, valve housing, and gearbox housing
are replaced, select the new shim(s) as follows.

Shim selection:
a. Set the four 44 mm shims on the bearing surface of

the gearbox housing. Total thickness of the four
shims should equal no more than 0.70 mm.

Shim set: four 44 mm shims (Thickness: 0.10 mm,
0.15 mm, 0.20 mm, 0.25 mm respectively)

CAUTION: The four 44 mm shims do not have
thickness identification marks. Measure the thick-

ness of each shim using a micrometer, and mark

the shim for identification.

b. Install the valve body unit on the gearbox housing,

and tighten the flange bolts to the specified torque.

c. Measure the clearance between the gearbox housing

and valve body unit using a feeler gauge as shown.

NOTE: Measure the clearance at the point midway
between the two mounting bolts.

Main Menu

Table of Contents

Reassembly (cont'd)

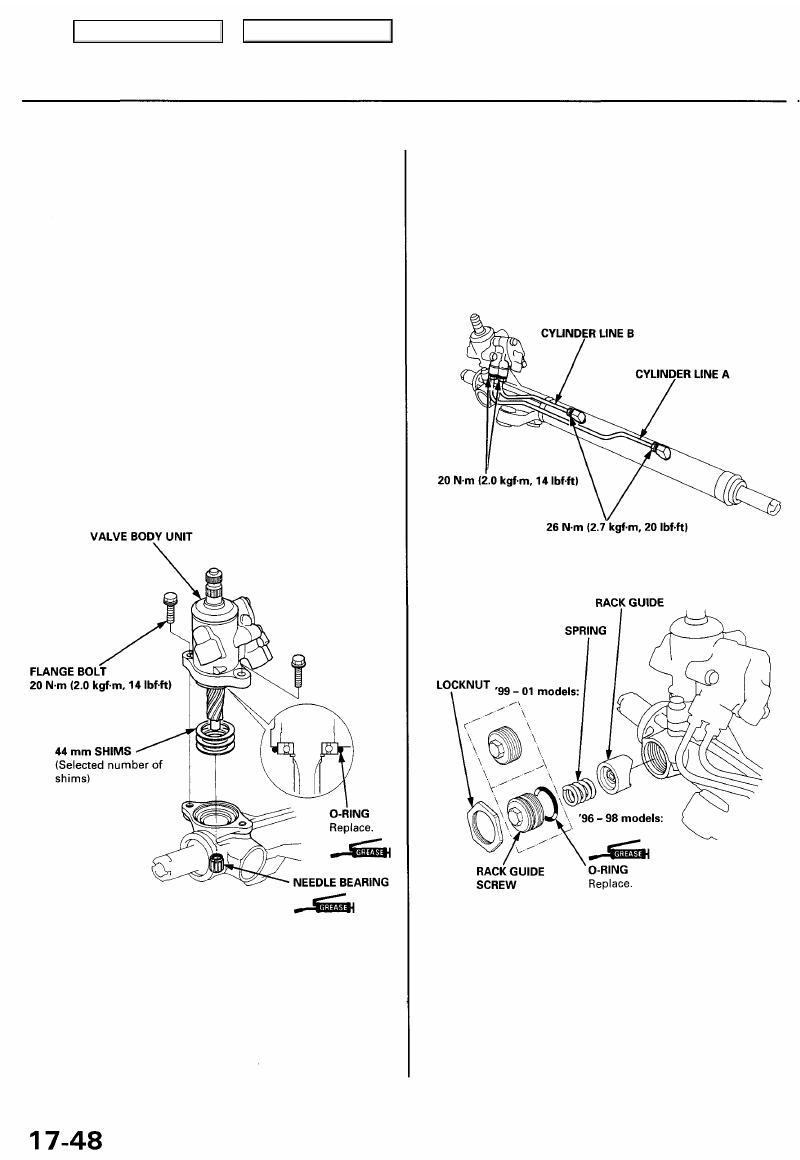

d. Determine the required thickness of the 44 mm

shims by subtracting the clearance obtained in the
step - "C" from the total thickness of the four shims.

(Total thickness of the four shims) - (Clearance) =

Required thickness of the shims

NOTE: Select the shims so that the total thickness
is close to, but less than the required thickness.

Example:
Measurement is 0.28 mm (0.011 in):
0.07 - 0.28 = 0.42 mm (0.028 - 0.011 = 0.017 in)

The selected shims should be 0.25 mm (0.010 in) and
0.15 mm (0.006 in) in thickness.

If the required shim thickness is 0.10 mm or less, no

shims are necessary.

55. Set the selected 44 mm shims on the bearing surface

of the gearbox housing.

60. Install cylinder lines A and B.

NOTE:
• Clean the joints of cylinder lines A and B

thoroughly. The joints must be free of foreign

material.

• Install cylinder lines A and B by lighting the flare

nuts by hand first, then tighten the flare nuts to

the specified torque.

Power Steering Gearbox

61. Grease the sliding surface of the rack guide, and

install it onto the gearbox housing.

62. For '96 - 98 models: Apply a thin coat of grease to

the new 0-ring, and install it on the rack guide screw.

For '99 - 01 models: Apply sealant to the all around

threads on the rack guide screw.

63. Install the spring, rack guide screw and locknut on

the gearbox housing.

64. Adjust the rack guide screw (see page

17-16

).

NOTE: After adjusting, check that the rack moves
smoothly by sliding the rack right and left.

56. Coat the new O-ring with grease, and carefully fit it

on the valve housing.

57. Apply grease to the needle bearing in the gearbox

housing.

58. Install the valve body unit on the gearbox housing

by engaging the gears.
NOTE: Note the valve body unit installation position
(direction of line connection).

59. Tighten the flange bolts to the specified torque.

Main Menu

Table of Contents

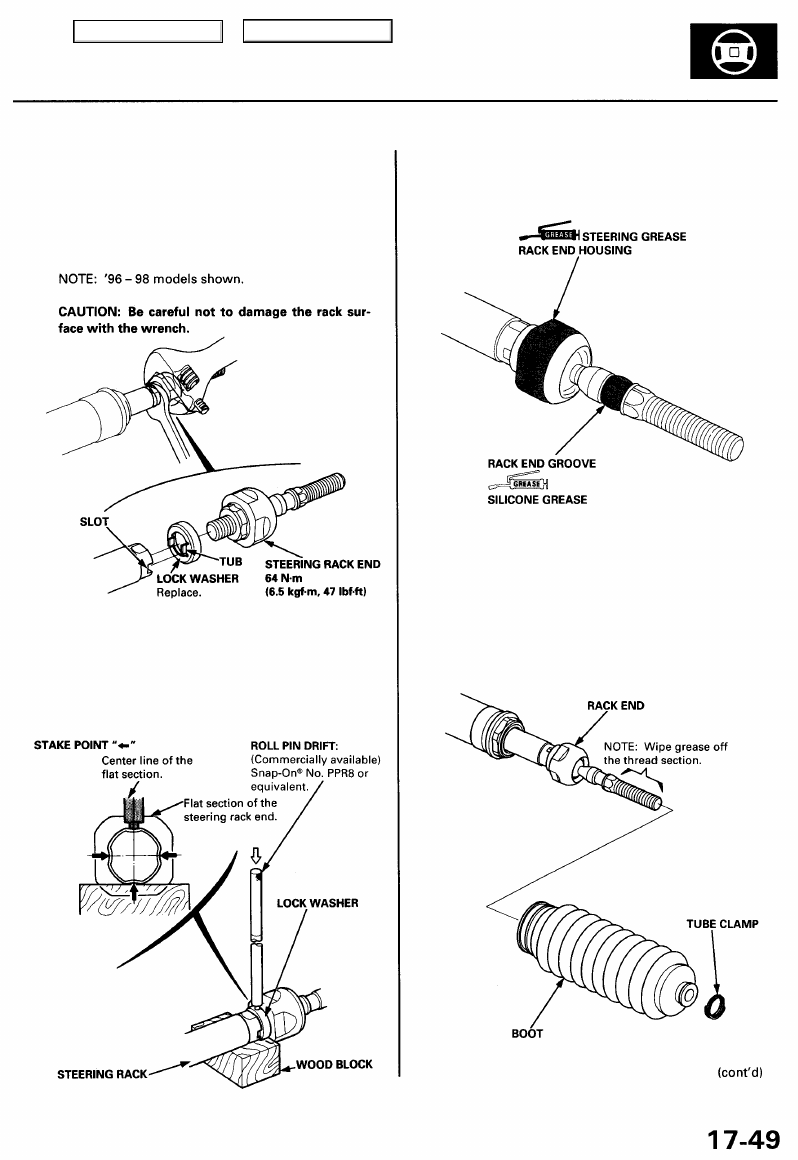

65. Install the new lock washer in the groove in the

steering rack.

66. Install the steering rack ends into the rack.
67. Hold the steering rack with a wrench ('99 - 01 mod-

els: left end only), and tighten the rack ends with
another wrench.

69. Apply steering grease to the circumference of the

rack end housing.

70. Apply a light coat of silicone grease to the boot

grooves on the rack ends.

71. Install the boots in the rack end with the tube clamps.

NOTE: Install the boots with the rack in the straight
ahead position (right and left tie-rods are equal in
length).

68. After tightening the rack ends, stake the four section

of lock washer with a commercially-available roll

pin drift and mallet.
• Place the wood block, then set the lock washer

section of rack end securely on the wood block.

• Be sure the tool is aligned with the stake point

(four dents) of the steering rack end before stak-

ing.

Main Menu

Table of Contents

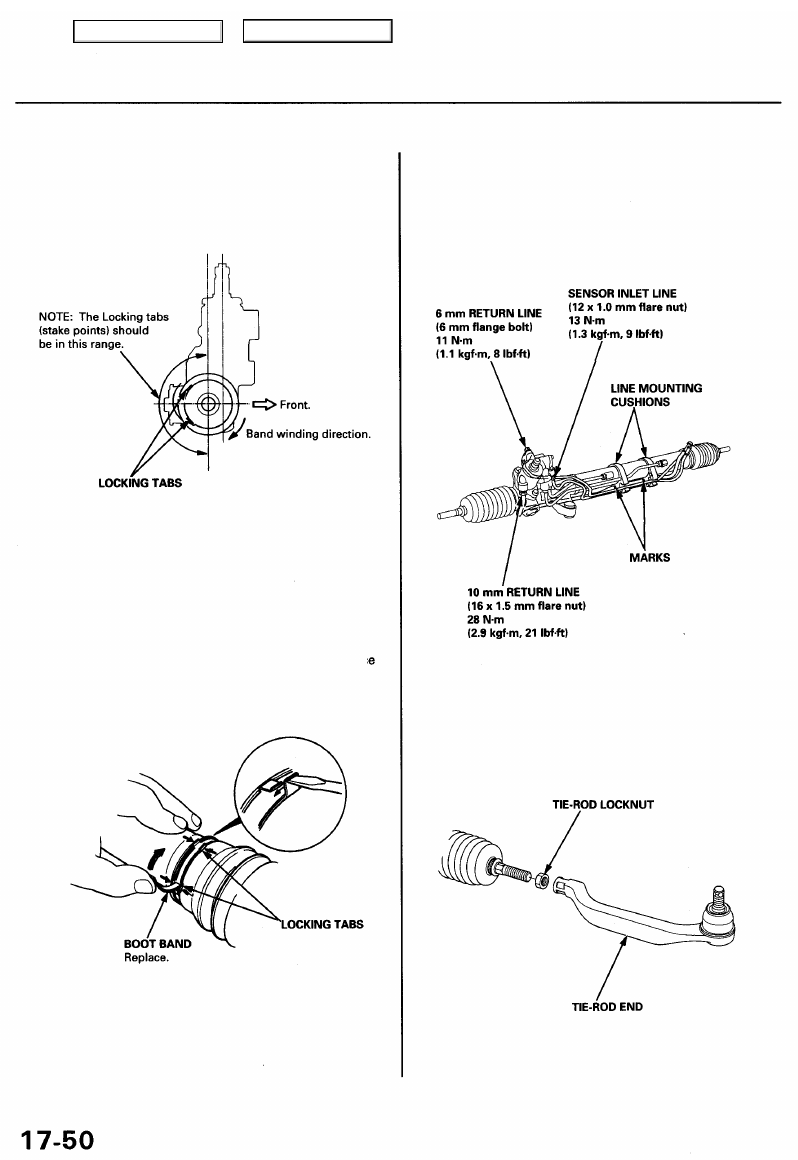

75. Slide the rack right and left to be certain that the

boots are not deformed or twisted.

78. Loosely install the tie-rod locknuts and tie-rod ends

on the rack ends.

73. Bend both sets of locking tabs.

74. Lightly tap on the doubled-over portions to reduce

their height.

CAUTION: Stake the band locking tabs firmly.

76. Install the three lines (6 mm return line, 10 mm

return line and sensor inlet line) to the valve body
unit as shown.

77. Install the line mounting cushions by aligning the

marks on the 10 mm return line (large diameter
line).

Reassembly (cont'd)

72. Install the new boot bands on the boots as shown.

Power Steering Gearbox
