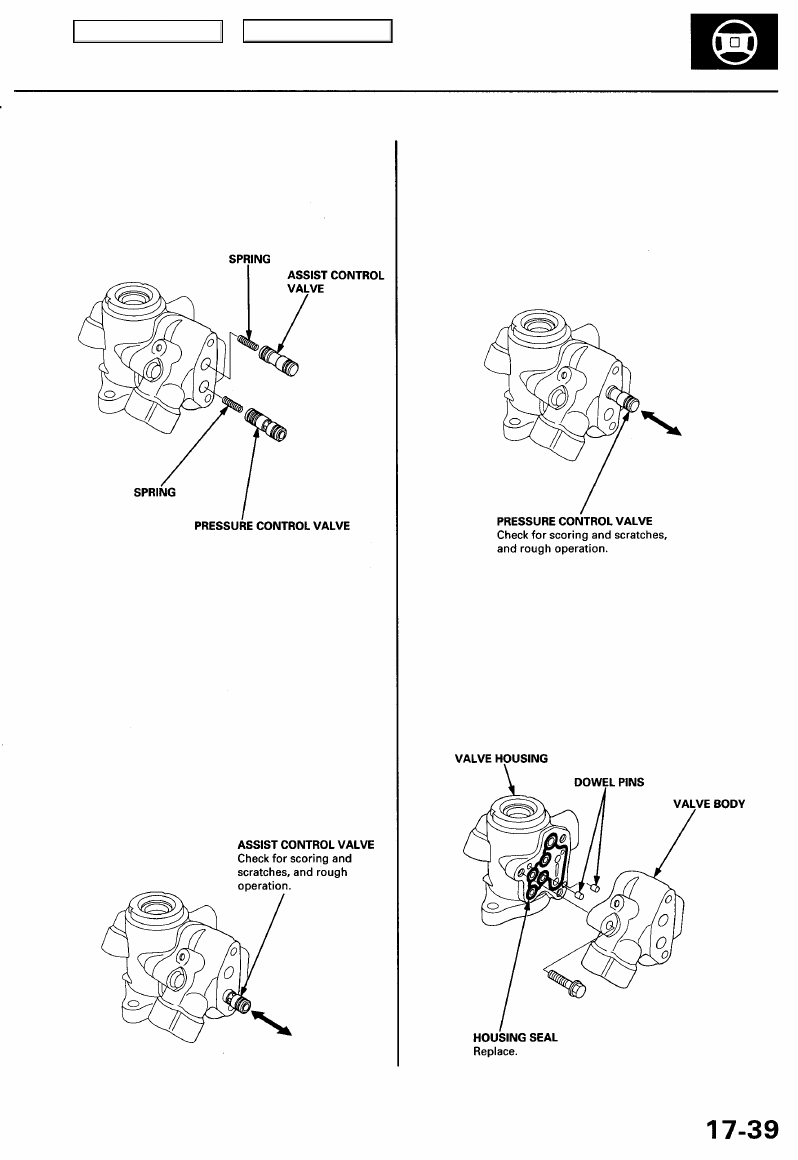

37. Check the two control valves.

NOTE: If the valves are damaged, replace the steer-
ing gearbox as an assembly.

Assist Control Valve:

• Inspect its surface for scoring and scratches.
• Slip it back into the valve body unit, and make

sure it slides smoothly without drag or side play.

38. Separate the valve body and valve housing.

39. Remove the housing seal and dowel pins from the

valve body unit.

Pressure Control Valve:
• Inspect its surface for scoring and scratches.
• Slip it back into the valve body unit, and make

sure it slides smoothly without drag or side play.

36. Remove the pressure control valve, assist control

valve and springs from the valve body.

Main Menu

Table of Contents

Reassembly

NOTE:
• Clean the disassembled parts with a solvent, and dry them with compressed air. Do not dip the rubber parts in a sol-

vent.

• Always replace the O-rings and rubber seals with new ones before assembly.
• Apply the recommended power steering fluid to the parts indicated in the assembly procedures.
• Do not allow dust, dirt, or other foreign materials to enter the power steering system.
• Use the appropriate special tools where necessary.

Power Steering Gearbox

Main Menu

Table of Contents

2. Install the valve springs.

3. Coat the pressure control valve and assist control

valve with power steering fluid, then install them

into the valve body.

ATTACHMENT,

32 x 35 mm

07746-0010100

DRIVER

07749-0010000

Valve body unit:

6. Apply power steering fluid to the seal ring lip of the

valve oil seal, then install the seal in the valve hous-

ing using a hydraulic press and the special tools as
shown.

CAUTION: Install the valve oil seal with its grooved
side facing the tool.

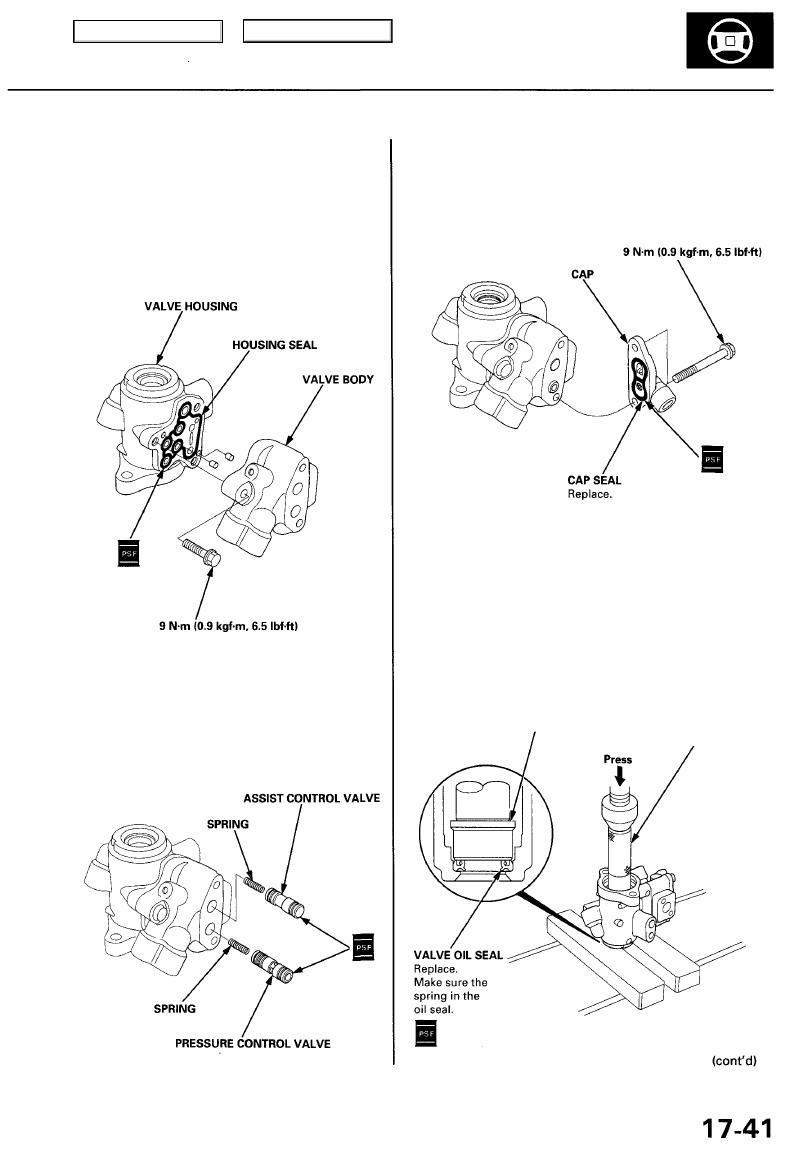

4. Coat the cap seal with power steering fluid, and

install the it in the groove of the cap.

5. Install the cap on the valve body.

Valve Body Unit Reassembly

Assist control valve unit:

1. Coat the housing seal with power steering fluid, and

install it in the groove of the valve housing.

Then install the valve body.

Main Menu

Table of Contents

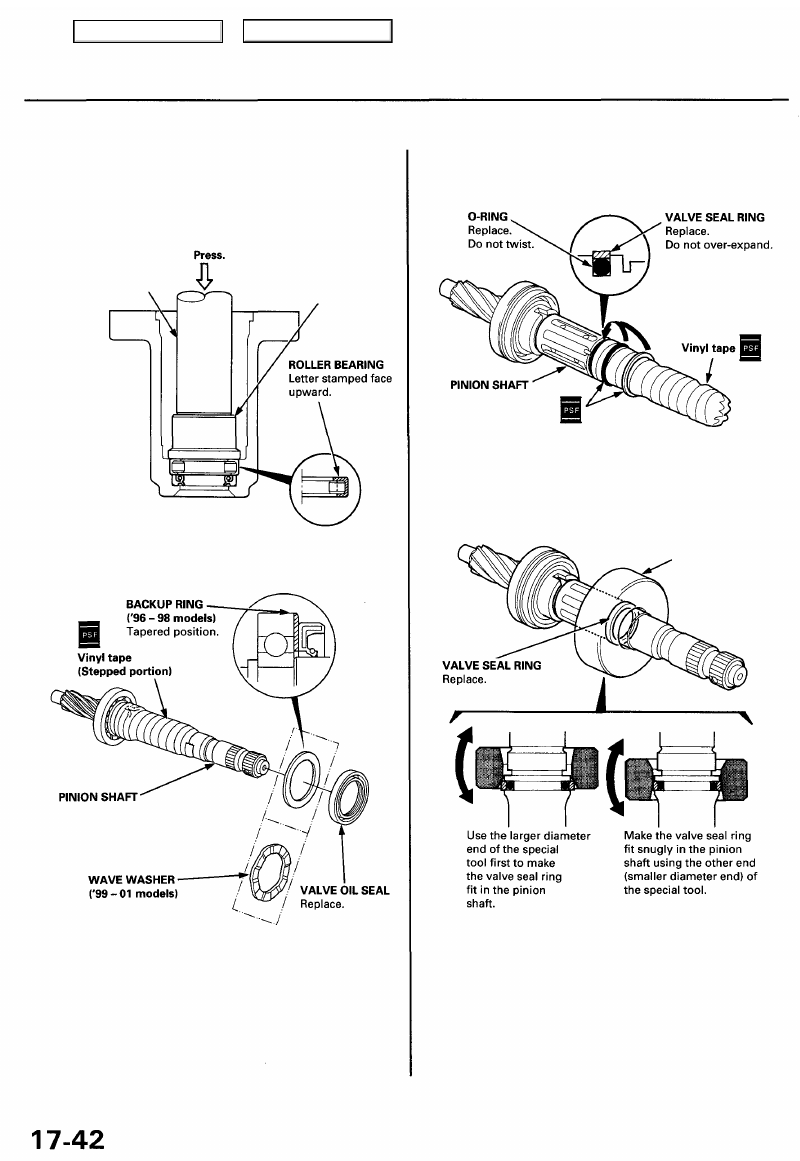

9. Install the backup ring ('96 - 98 models) or wave

washer ('99 - 01 models).

10. Coat the inside surface of the new valve oil seal

with power steering fluid.

11. Slide the valve oil seal over the pinion shaft, being

careful not to damage the sealing lip.

CAUTION: Install the valve oil seal with its grooved
side facing opposite the bearing.

16. Apply power steering fluid to the inside of the spe-

cial tool. Set the larger diameter end of the special
tool over the valve seal ring.

17. Move the special tool up and down several times to

make the valve seal ring fit in the pinion shaft.

18. Remove the special tool.
19. Turn the special tool over, and set the smaller diame-

ter end of the special tool over the valve seal ring.

Move the special tool up and down several times to
make the valve seal ring fit snugly in the pinion shaft.

13. Fit the new O-ring in the groove of the pinion shaft.

Then slide the new valve seal ring over the shaft

and the groove in on the pinion shaft.

14. Remove the vinyl tape from the pinion shaft.
15. Apply power steering fluid to the surface of the

valve seal ring that was installed on the pinion shaft.

PISTON SEAL RING
SIZING TOOL

07NAG - SR30900

 or

07NAG-SR3090A

8. Apply vinyl tape to the stepped portion of the pin-

ion shaft, and coat the surface of the vinyl tape with

the power steering fluid.

Reassembly (cont'd)

7. Press the new roller bearing into the valve housing

using a hydraulic press and the special tools as shown.

NOTE: Place the roller bearing on the valve hous-
ing with the stamped letter facing up towards the

valve side.

DRIVER

07749-0010000

ATTACHMENT,
32 x 35 mm

07746-0010100

12. Apply vinyl tape to the splines and stepped portion

of the shaft, and coat the surface of the vinyl tape
with the power steering fluid.

Power Steering Gearbox

Main Menu
