9. Remove the inboard boot and dynamic damper.

Take care not to damage the boot and dynamic

damper.

10. Remove the vinyl tape.

DYNAMIC DAMPER

INBOARD BOOT
Inspect for cracking,
splitting, and wear.

VINYL TAPE

DRIVESHAFT

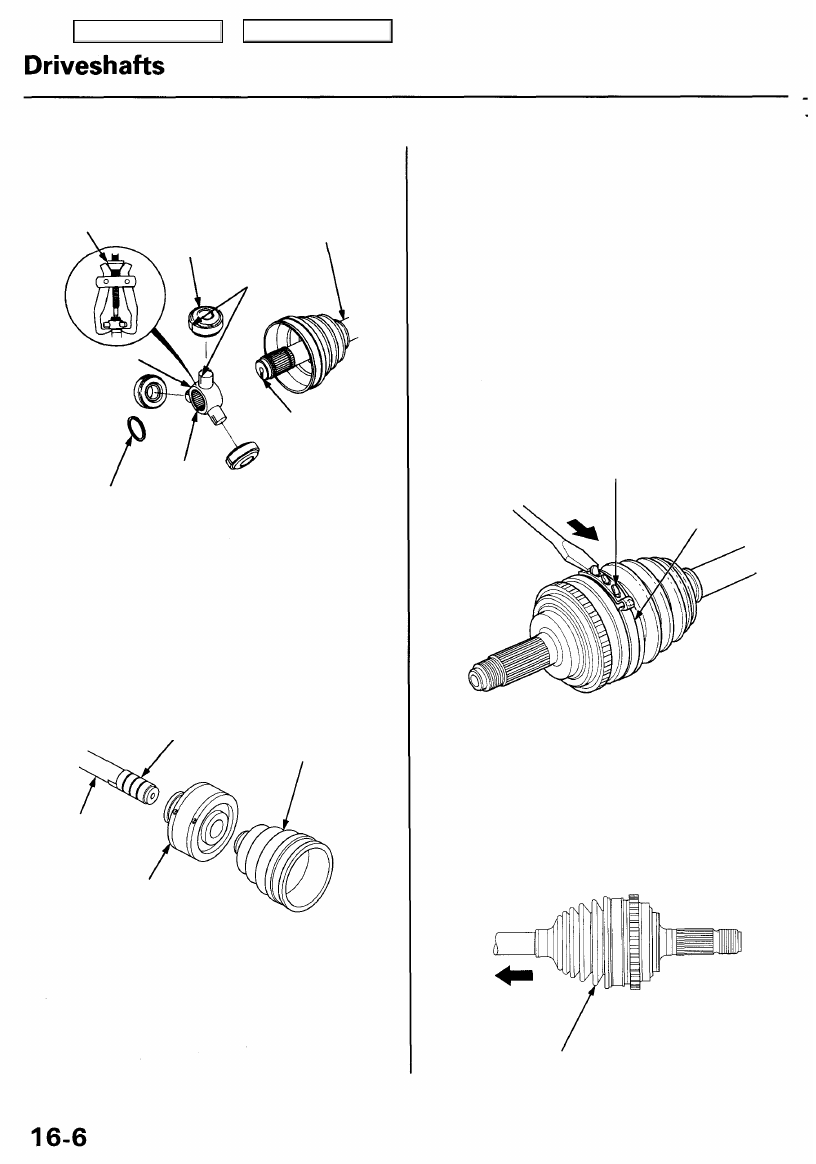

5. Remove the circlip.

6. Mark the spider and driveshaft to identify the posi-

tion of the spider on the shaft.

7. Remove the spider using a commercially available

bearing remover.

8. Wrap the splines on the driveshaft with vinyl tape to

prevent damage to the boot and dynamic damper.

CIRCLIP

Mark

Mark

SPIDER

Disassembly (cont'd)

4. Mark the rollers and spider to identify the locations

of the rollers on the spider, then remove the rollers.

BEARING REMOVER
(Commercially available)

ROLLER

Marks

DRIVESHAFT

Outboard Joint Side:

1. Lift up the three tabs with a screwdriver, then

remove the boot bands. Take care not to damage

the boot.

NOTE:
• If the boot band is a double loop type, lift up the

band bend.

• If the boot band is a welded type, cut the boot

band.

• If the boot band is the locking tabs type, pry up

the tabs with a screwdriver, and lift up the end of
the band.

Ear Clamp Type:

EAR CLAMP BAND
Replace.

TAB

2. Slide the outboard boot to the inboard joint side.

Take care not to damage the boot.

OUTBOARD BOOT

Main Menu

Table of Contents

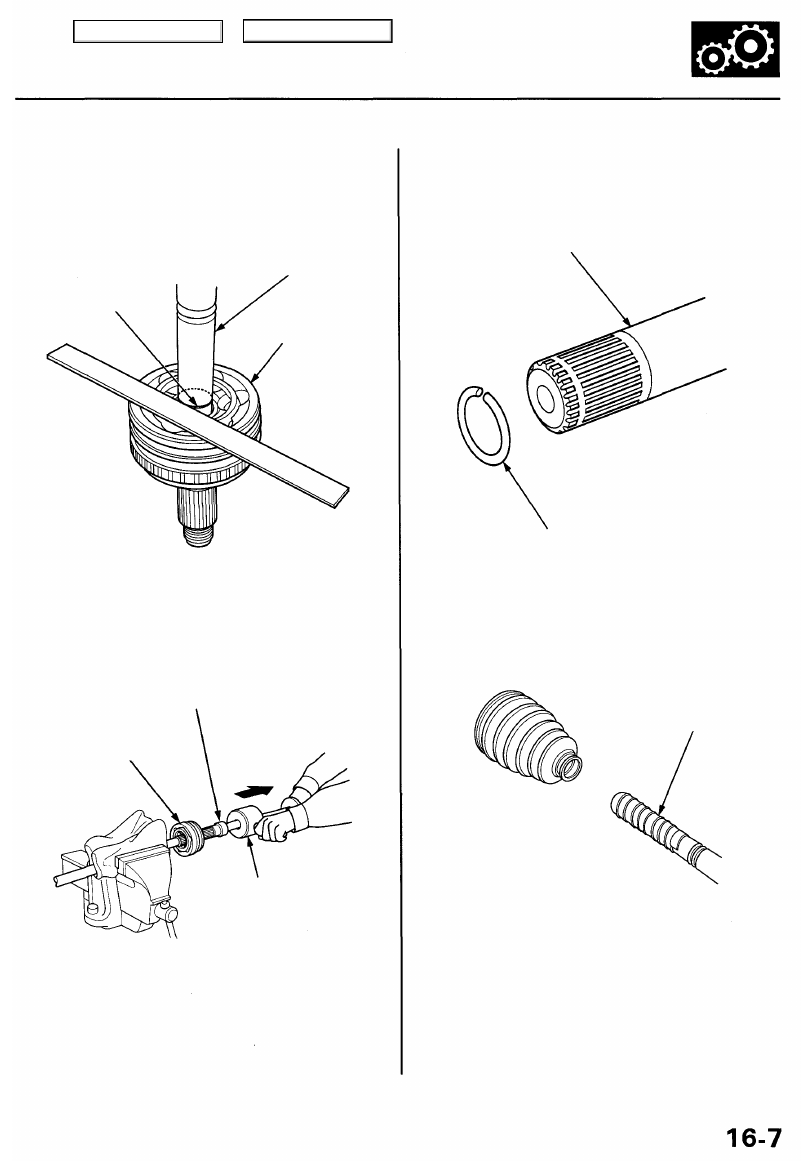

6. Remove the outboard joint using the special tool

and a commercially available 5/8" x 18 slide ham-
mer.

SLIDE HAMMER
5/8" x 18

(Commercially
available)

OUTBOARD JOINT

THREADED ADAPTER, 24 x 1.5 mm

07XAC-001020A

10. Remove the outboard boot. Take care not to dam-

age the boot.

11. Remove the vinyl tape.

7. Remove the driveshaft from the vise.

8. Remove the stop ring from the driveshaft.

DRIVESHAFT

STOP RING
Replace.

9. Wrap the splines on the driveshaft with vinyl tape to

prevent damage to the boot.

VINYL

TAPE

5. Carefully clamp the driveshaft in a vise.

OUTBOARD JOINT
END

PAINT MARK

DRIVESHAFT

3. Wipe off the grease to expose the driveshaft and

the outboard joint inner race.

4. Mark the driveshaft at the same position of the out-

board joint end with paint.

Main Menu

Table of Contents

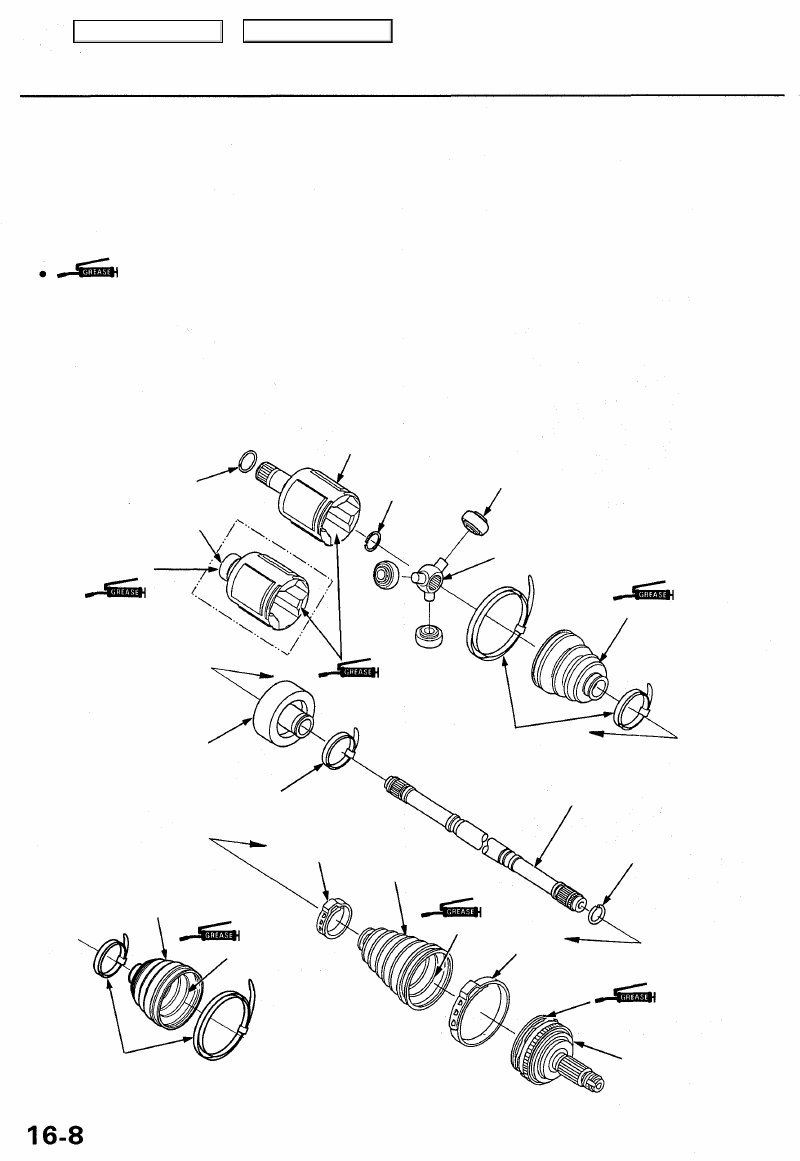

Driveshafts

Reassembly

Note these items during reassembly:
• Clean the disassembled parts with solvent, and dry them thoroughly with compressed air. Do not wash the rubber

parts with solvent.

• The '98 Canada model and all '99 - 01 models use a TPE (Thermoplastic Polyester Elastomer) outboard joint boot. Use

the ear clamp type boot band in the outboard joint boot set.

new driveshaft set.

: Thoroughly pack the inboard and outboard joints and both joint boots with the joint grease included in the

Grease quantity:
Inboard Joint

130 - 140 g (4.6 - 4.9 oz)

Left inboard joint splines (A): 0.5 - 1.0 g (0.018 - 0.035 oz)

Outboard Joint

RUBBER TYPE: 130 - 140 g (4.6 - 4.9 oz)

TPE TYPE: 140 - 150 g (4.9 - 5.3 oz)

SET RING

Replace.

LEFT INBOARD JOINT

SPLINES: (A)

INBOARD JOINT

CIRCLIP

ROLLER

SPIDER

INBOARD BOOT

Pack cavity with grease.

STOP RING
Replace.

DRIVESHAFT

DOUBLE LOOP BAND
Replace.

Pack cavity with grease.

Pack cavity with grease.

OUTBOARD JOINT

EAR CLAMP BAND
Replace.

'98 Cannada
Model and
'99-01 Models

DYNAMIC DAMPER

DYNAMIC DAMPER BAND
Replace.

EAR CLAMP BAND
Replace.

OUTBOARD BOOT (TPE)

Pack cavity with grease.

Pack cavity with grease.

'96 - 98 Models

OUTBOARD BOOT

(RUBBER)

DOUBLE LOOP BAND
Replace.

Main Menu

Table of Contents

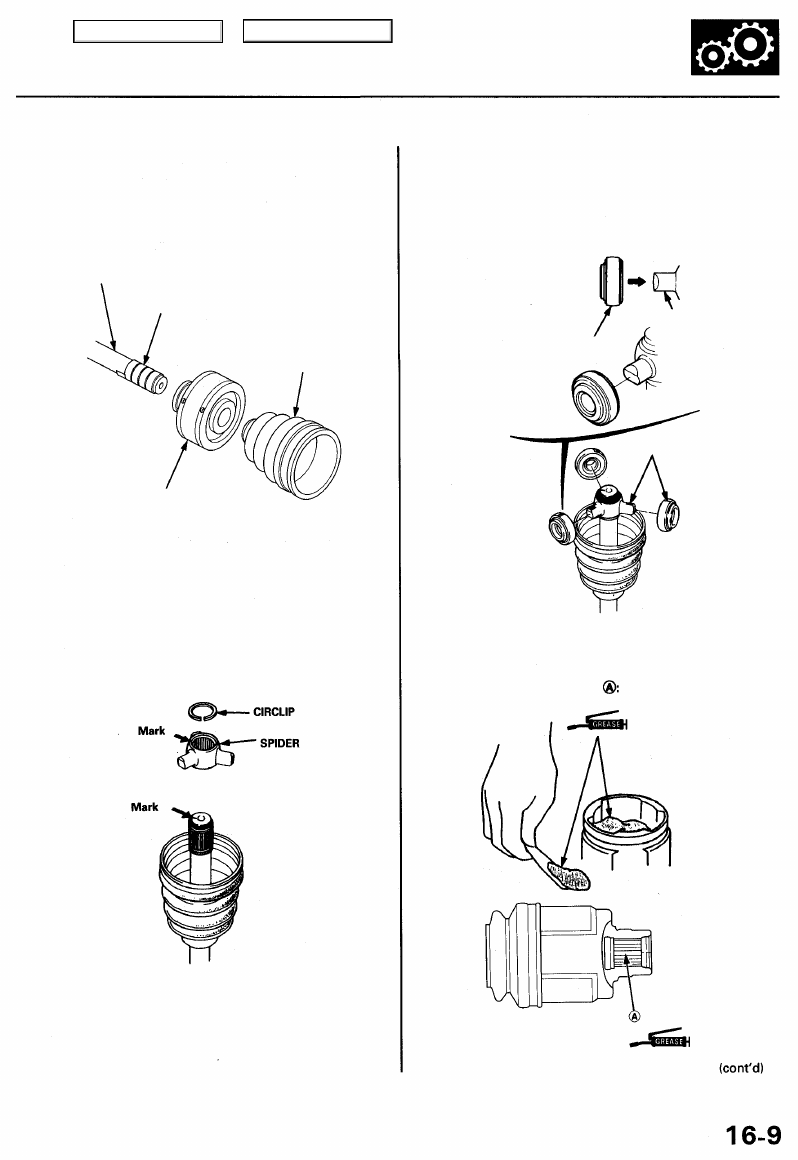

4. Fit the circlip into the driveshaft groove. Always

rotate the circlip in its groove to be sure it is fully
seated.

Inboard Joint Side:

1. Wrap the splines with vinyl tape to prevent damage

to the inboard boot and dynamic damper.

DRIVESHAFT

VINYL TAPE

INBOARD BOOT

DYNAMIC DAMPER

2. Install the dynamic damper and inboard boot to the

driveshaft, then remove the vinyl tape. Take care

not to damage the inboard boot and dynamic

damper.

3. Install the spider onto the driveshaft by aligning the

mark on the spider and the end of the driveshaft.

5. Fit the rollers onto the spider.

NOTE:
• Reinstall the rollers in their original positions on

the spider by aligning the marks.

• Point the driveshaft upward to prevent the rollers

from falling off.

ROLLER

High shoulder faces

toward the outside

SPIDER

Marks

6. Pack the inboard joint with the joint grease included

in the new driveshaft set.

Grease quantity: 130 - 140 g (4.6 - 4.9 oz)
Left inboard joint splines

oz)

0.5 - 1.0 g (0.018-0.035
