Secondary Driven Gear Shaft

Tapered Roller Bearing Outer Race Replacement

NOTE:
• Replace the bearing with a new one whenever the

outer race is to be replaced.

• Adjust preload after replacing the bearing and outer

race.

• Coat all parts with ATF during installation.

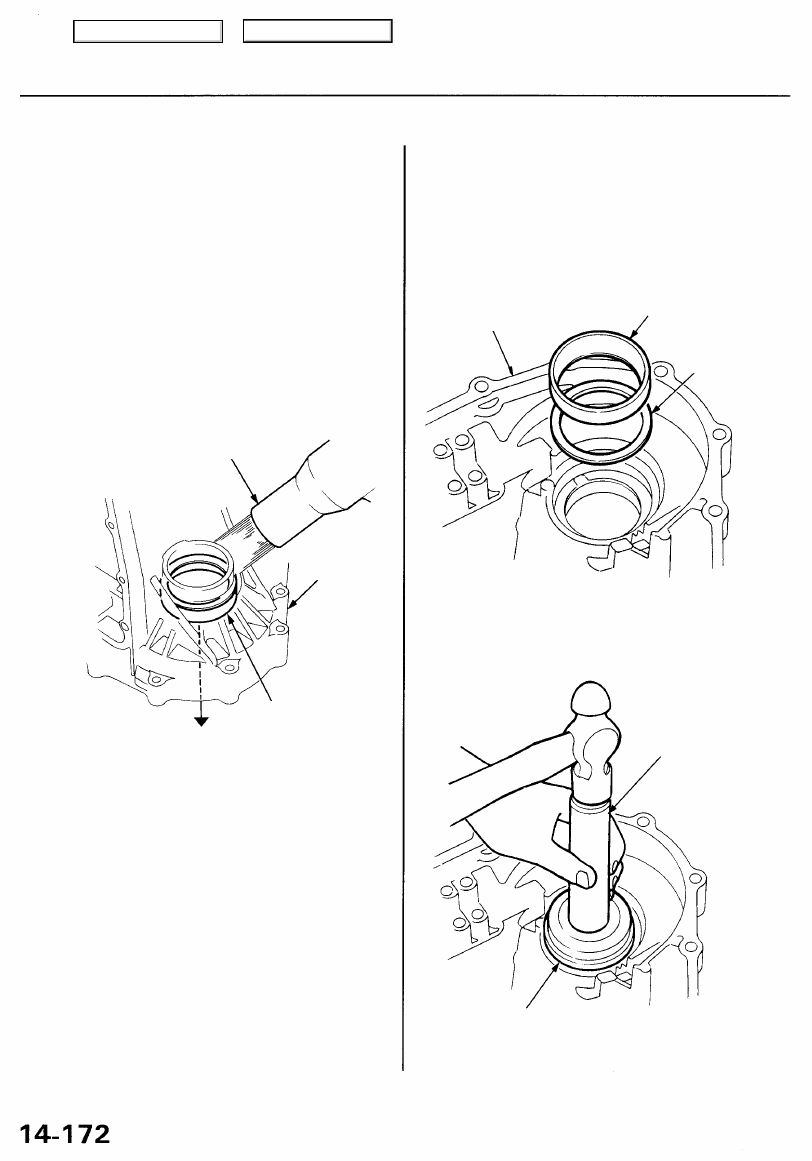

1. Remove the bearing outer race from the transmission

housing and torque converter housing by heating the
housing to about 212°F (100°C).

CAUTION: Do not heat the housing in excess of
212°F (100°C).

HEAT GUN

OUTER RACE

2. Install the thrust shim and outer race in the trans-

mission housing using the special tools as shown.

NOTE:
• Install the outer race squarely in the transmis-

sion housing.

• Check that there is no clearance between the outer

race, thrust washer and transmission housing.

TRANSMISSION
HOUSING

OUTER RACE

THRUST
SHIM.
75 mm

DRIVER

07749-0010000

ATTACHMENT,

72 x 75 mm

07746-0010600

HOUSING

Main Menu

Table of Contents

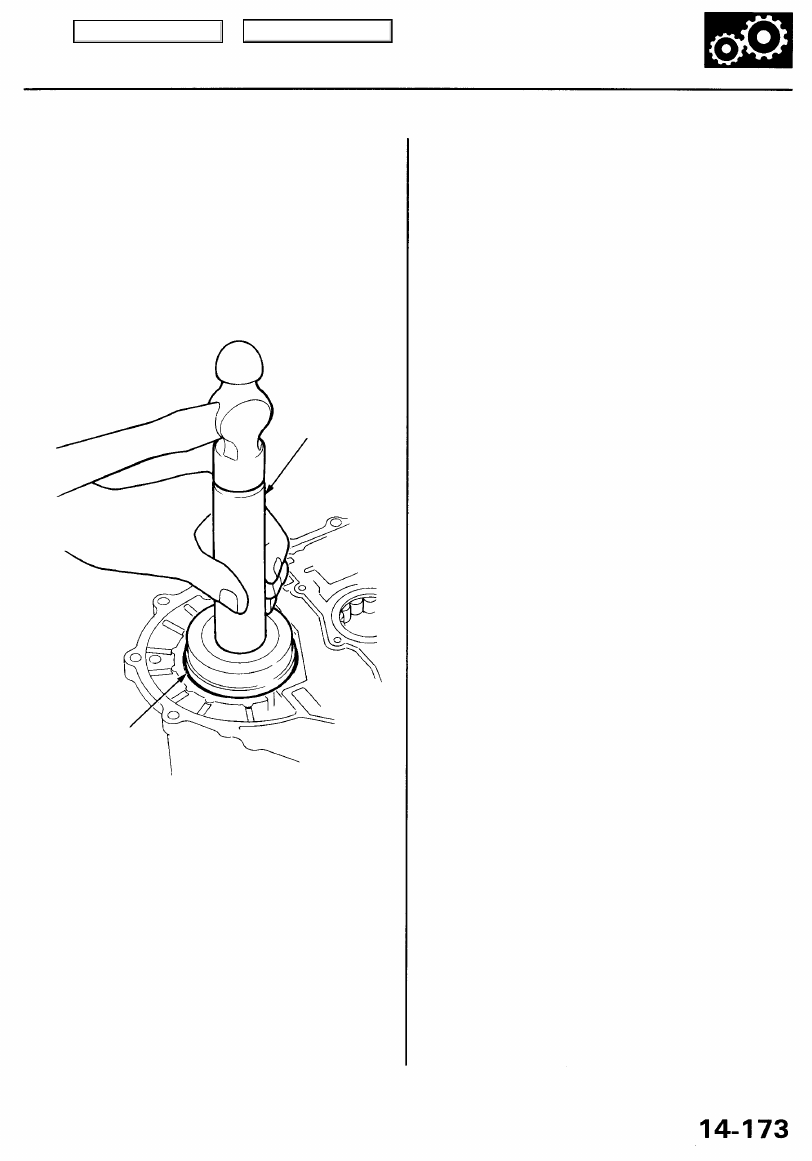

3. Install the outer race in the torque converter hous-

ing using the special tools as shown.

NOTE:
• Install the outer race squarely in the torque con-

verter housing.

• Check that there is no clearance between the

outer race and torque converter housing.

DRIVER

07749-0010000

BEARING DRIVER
ATTACHMENT

07GAD-SD40101

Main Menu

Table of Contents

Secondary Driven Gear Shaft

Tapered Roller Bearing Preload Adjustment

NOTE: If the transmission housing, torque converter
housing, secondary driven gear shaft, tapered roller
bearing, outer race, thrust shim, or thrust washer were
replaced, the bearing preload must be adjusted.

1. Remove the oil seals from both housings.

2. Remove the bearing outer race and thrust shim from

the transmission housing by heating the housing to

about 212°F (100°C) with a heat gun.

CAUTION:
• Do not heat the housing in excess of 212 F

(100°C).

• Replace the tapered roller bearing whenever the

outer race is removed.

NOTE: Let the transmission housing cool to room

temperature before adjusting the bearing preload.

HEAT GUN

OUTER RACE

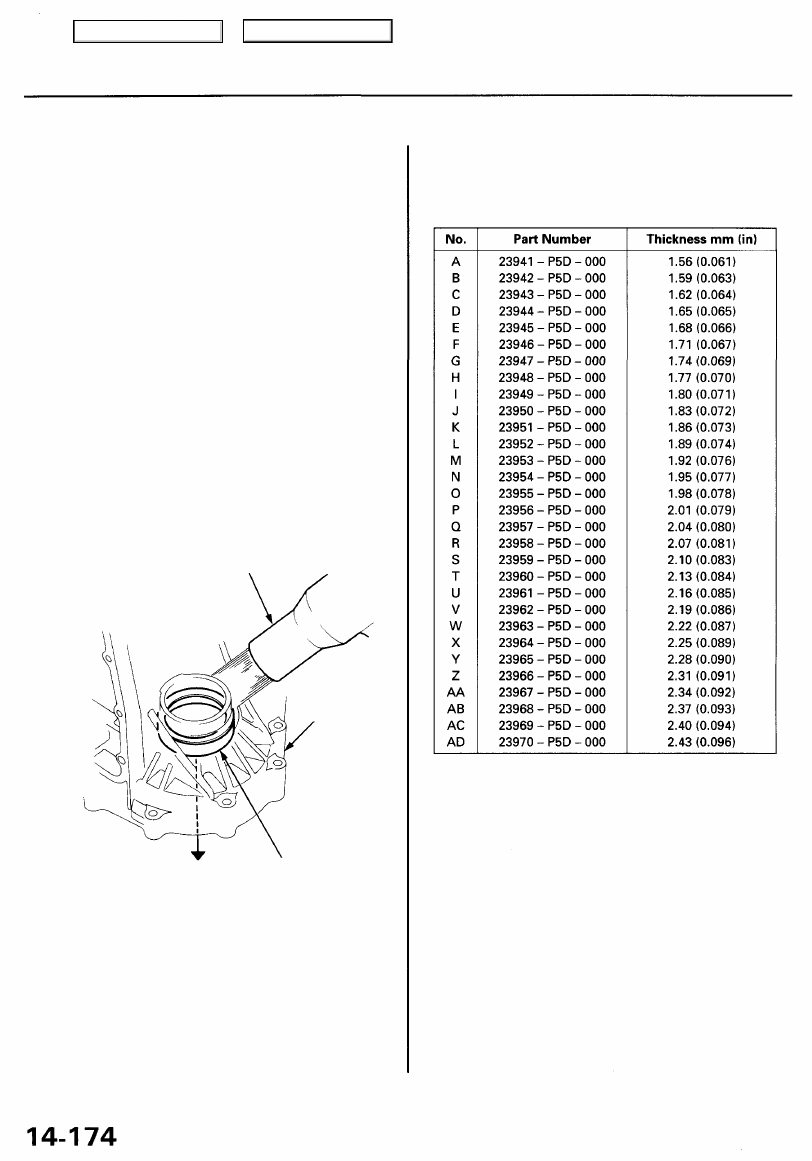

3. Select the 1.98 mm (0.078 in) thrust shim from the

middle of the table below.

THRUST SHIM, 75 mm

4. After installing the thrust shim, install the outer race

in the transmission housing using the special tools
(see page

14-172

).

NOTE:
• Install the outer race squarely in the transmission

housing.

• Check that there is no clearance between the

outer race, shim, and transmission housing.

HOUSING

Main Menu

Table of Contents

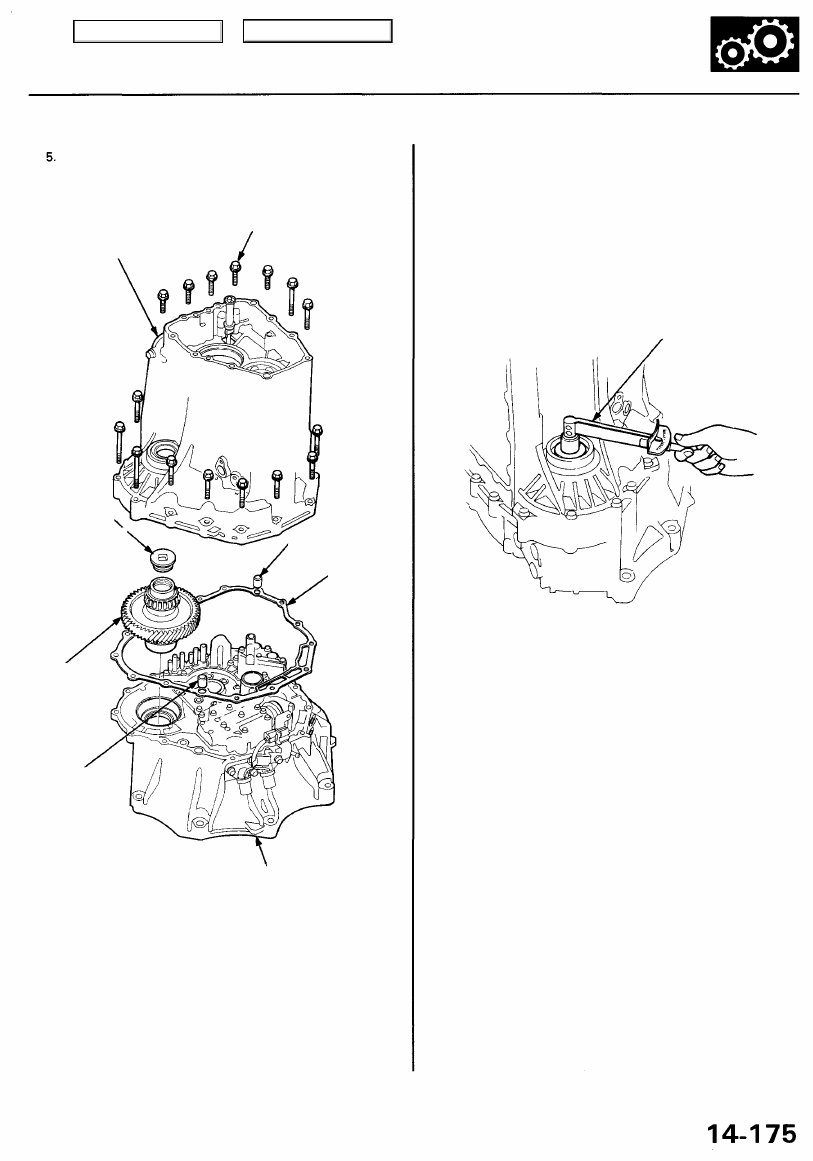

Install the sealing bolt to the secondary driven gear
shaft, and torque it to 20 N-m (2.0 kgf-m, 14 Ibf-ft).

8 x 1.25 mm

33 N-m (3.4 kgf-m, 25 Ibf-ft)

TRANSMISSION

HOUSING

SEALING BOLT
20 N-m (2.0 kgf-m,

14 Ibf-ft)

SECONDARY
DRIVEN GEAR
SHAFT

DOWEL PIN

TORQUE CONVERTER

HOUSING

6. With the mainshaft and countershaft removed, install

the secondary driven gear shaft, and torque the trans-

mission housing.

NOTE: Install the gasket when checking starting

torque.

7. Rotate the secondary driven gear shaft in both direc-

tions to seat the bearing.

8. Measure the starting torque of the secondary driven

gear shaft with a torque wrench.

STANDARD: 3.4 - 4.4 N-m

(35 - 45 kgf-cm, 30 - 39 Ibf-in)

TORQUE WRENCH

NOTE:
• Measure the starting torque at normal room tem-

perature in both directions.

• Changing the shim to the next size will increase or

decrease starting torque about 0.3 - 0.4 N-m
(3-4 kgf-cm,  3 - 4 Ibf-in).

• To increase the starting torque, increase the

thickness of the shim. To decrease the starting
torque, decrease the thickness of the shim.

GASKET

DOWEL PIN
