Clutch

Disassembly

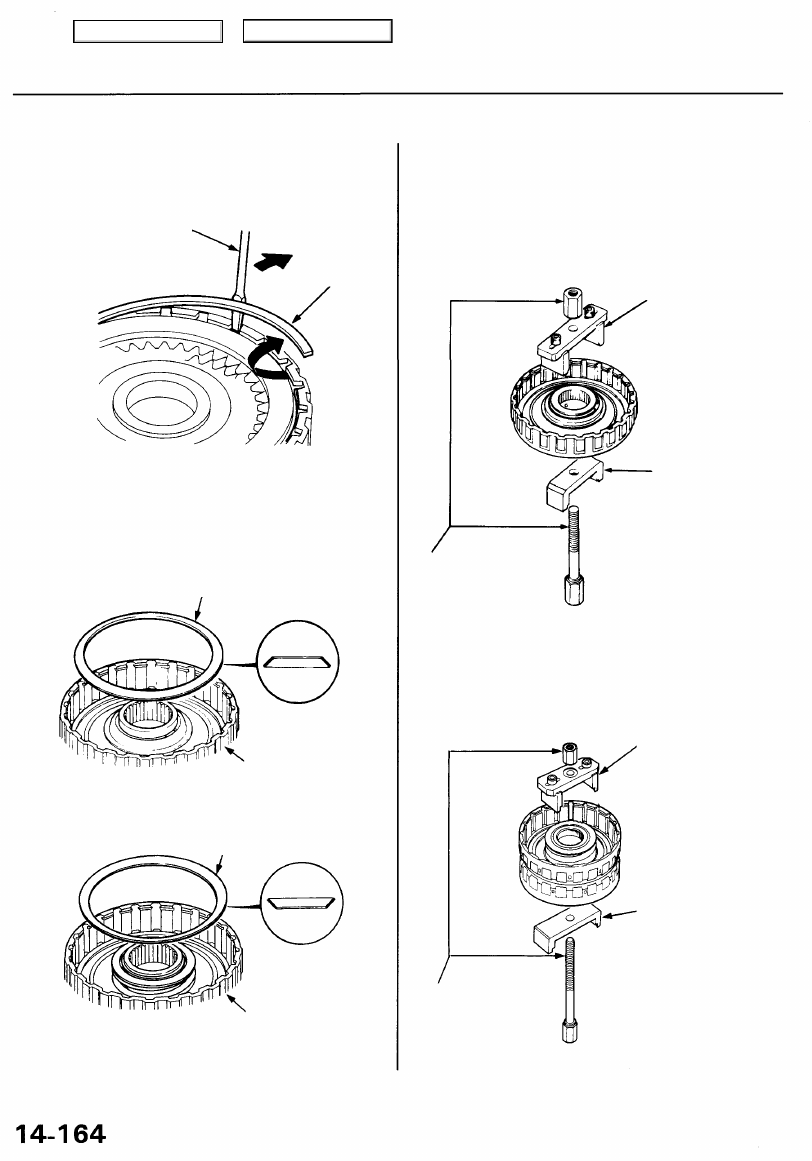

1. Remove the snap ring, then remove the clutch end

plate, clutch discs, and plates.

SCREWDRIVER

SNAP RING

2. Remove the disc spring.

NOTE: The 3rd and the 4th clutches do not have disc

springs.

2ND and 1ST-HOLD CLUTCHES:

CLUTCH DRUM

REVERSE and 1ST CLUTCHES:

CLUTCH DRUM

3. Install the special tools as shown.

2nd, 3rd, 1st-hold, and reverse clutches:

CLUTCH SPRING
COMPRESSOR
BOLT ASSEMBLY

07GAE - PG40200

or

07GAE - PG4020A

1st and 4th clutches:

CLUTCH SPRING
COMPRESSOR
BOLT ASSEMBLY

07GAE - PG40200

or

07GAE - PG4020A

CLUTCH SPRING
COMPRESSOR
ATTACHMENT

07LAE - PX40100

CLUTCH SPRING
COMPRESSOR
ATTACHMENT

07LAE - PX40100

or

07HAE - PL50100

CLUTCH SPRING
COMPRESSOR
ATTACHMENT

07LAE - PX40100

CLUTCH SPRING
COMPRESSOR
ATTACHMENT

07LAE - PX40100

or

07HAE - PL50100

DISC SPRING

DISC SPRING

Main Menu

Table of Contents

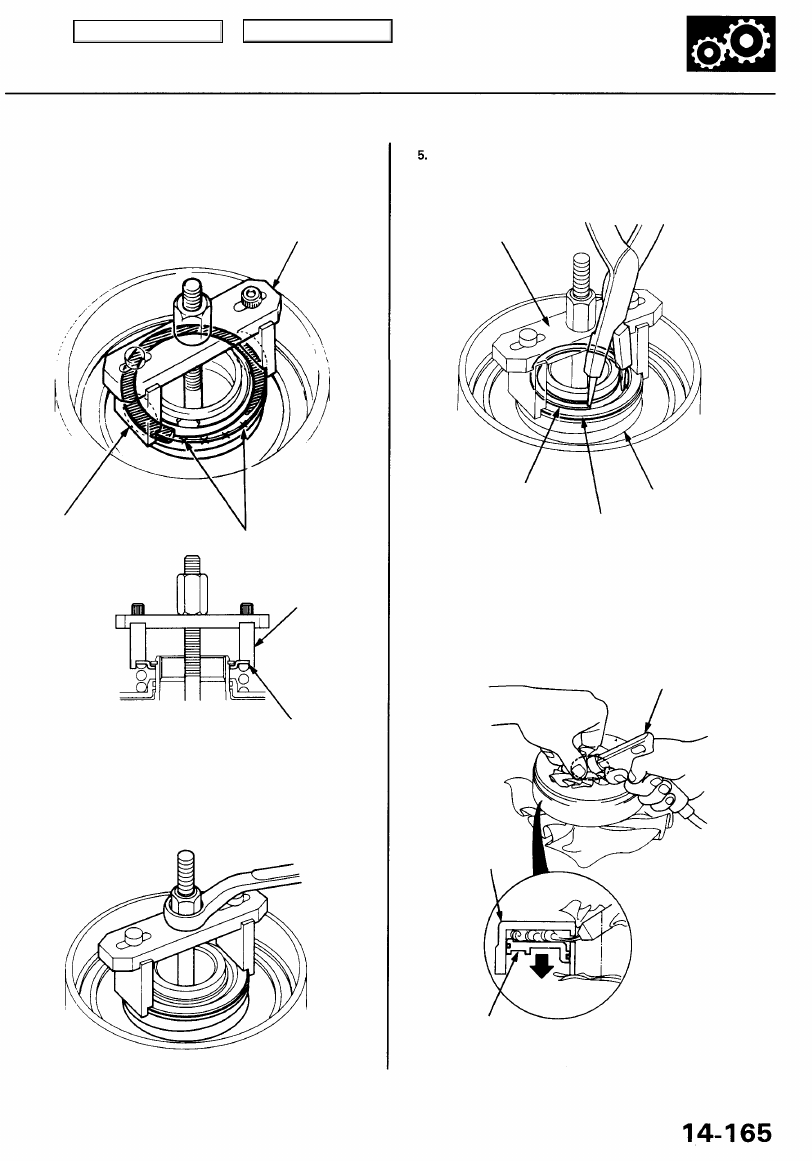

CAUTION: If either end of the special tool is set over an
area of the spring retainer which is unsupported by the
return spring, the retainer may be damaged. Be sure the
special tool is adjusted to have full contact with the
spring retainer.

Set here.

SPECIAL TOOL

SPRING RETAINER

4. Compress the return spring with the special tool.

Remove the snap ring. Then remove the special tools,
spring retainer and return spring.

SPECIAL TOOL

SNAP RING

SPRING RETAINER

6. Wrap a shop rag around the clutch drum, and apply

air pressure to the oil passage to remove the piston.
Place a finger tip on the other end while applying
air pressure.

CLUTCH
DRUM

PISTON

OSHA - APPROVED
30 psi NOZZLE

Do not set here.

SPECIAL TOOL

RETURN SPRING

Main Menu

Table of Contents

Clutch

Reassembly

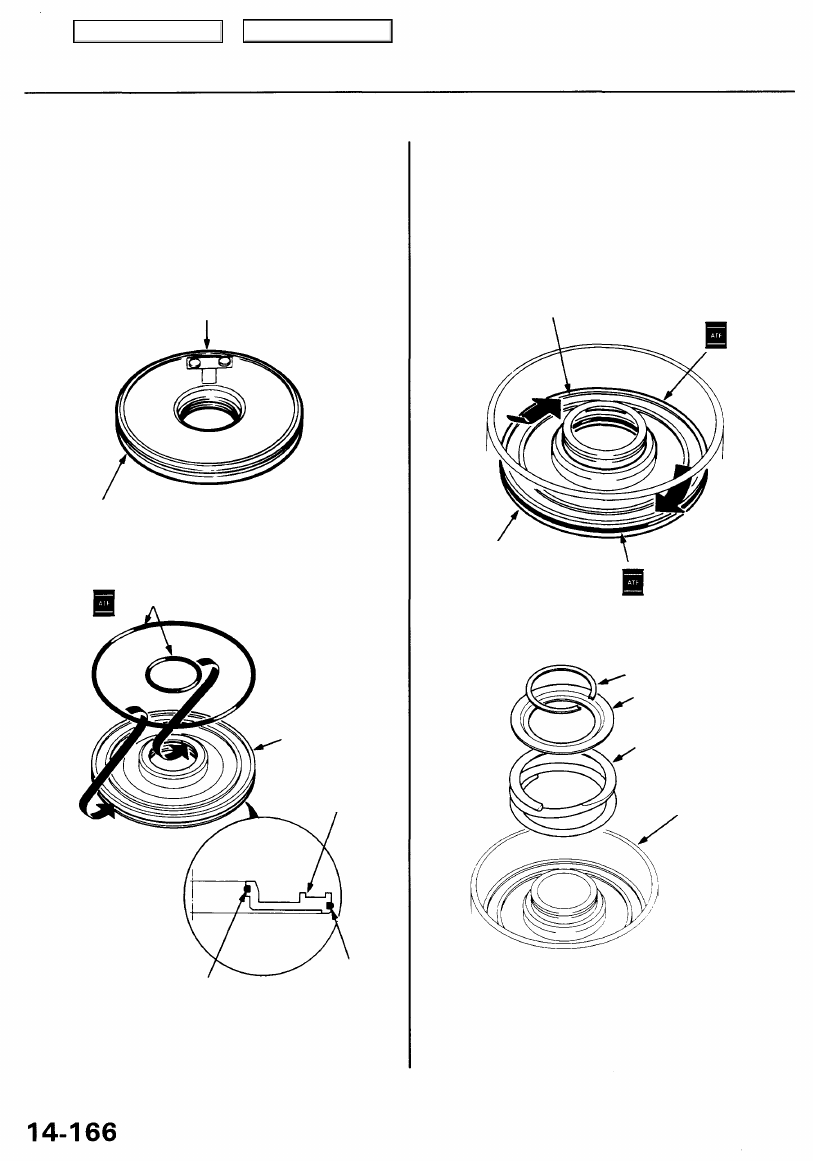

NOTE:
• Clean all parts thoroughly in solvent or carburetor

cleaner, and dry them with compressed air.

• Blow out all passages.
• Lubricate all parts with ATF before assembly.

1. Inspect the check valve; if it's loose, replace the piston.

CHECK VALVE

PISTON

2. Install new O-rings on the piston.

O-RINGS

PISTON

PISTON

O-RING

O-RING

3. Install the piston in the clutch drum by applying

pressure to the piston and rotate it to ensure proper
seating.

NOTE: Lubricate the piston O-ring with ATF before
installation.

CAUTION: Do not pinch the O-ring by installing the
piston with too much force.

CLUTCH DRUM

4. Install the return spring and spring retainer, and posi-

tion the snap ring on the retainer.

SNAP RING

SPRING RETAINER

RETURN SPRING

CLUTCH DRUM

PISTON

Main Menu

Table of Contents

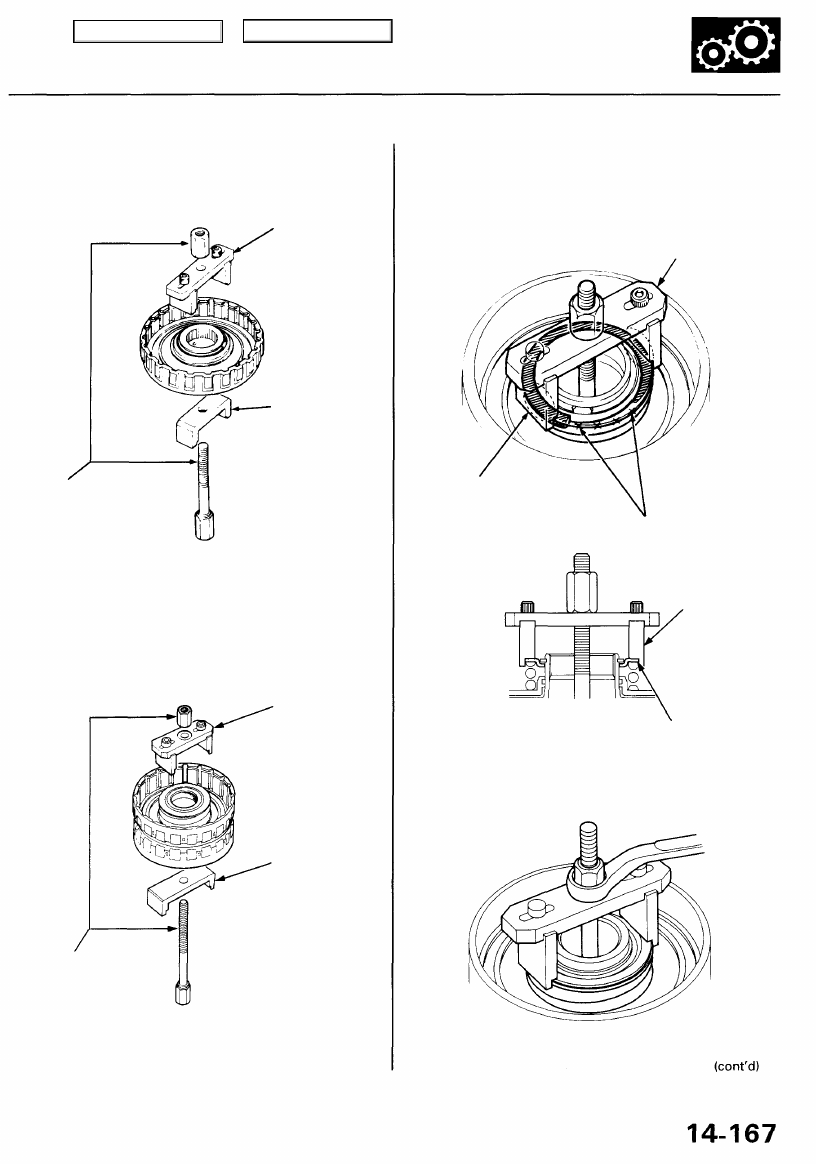

5. Install the special tools as shown.

2nd, 3rd, 1st-hold and reverse clutches:

CLUTCH SPRING
COMPRESSOR
BOLT ASSEMBLY

07GAE - PG40200

or

07GAE - PG4020A

1st and 4th clutches:

CLUTCH SPRING
COMPRESSOR
BOLT ASSEMBLY

07GAE - PG40200

or

07GAE - PG4020A

CLUTCH SPRING
COMPRESSOR
ATTACHMENT

07LAE-PX40100

CLUTCH SPRING
COMPRESSOR
ATTACHMENT

07LAE - PX40100

or

07HAE - PL50100

CLUTCH SPRING
COMPRESSOR
ATTACHMENT

07LAE-PX40100

CLUTCH SPRING
COMPRESSOR
ATTACHMENT

07LAE - PX40100

or

07HAE-PL50100

CAUTION: If either end of the special tool is set

over an area of the spring retainer which is unsup-

ported by the return spring, the retainer may be

damaged. Be sure the special tool is adjusted to

have full contact with the spring retainer.

SPECIAL TOOL

Set here.

Do not set here.

SPECIAL TOOL

SPRING RETAINER

6. Compress the return spring with the special tool.
