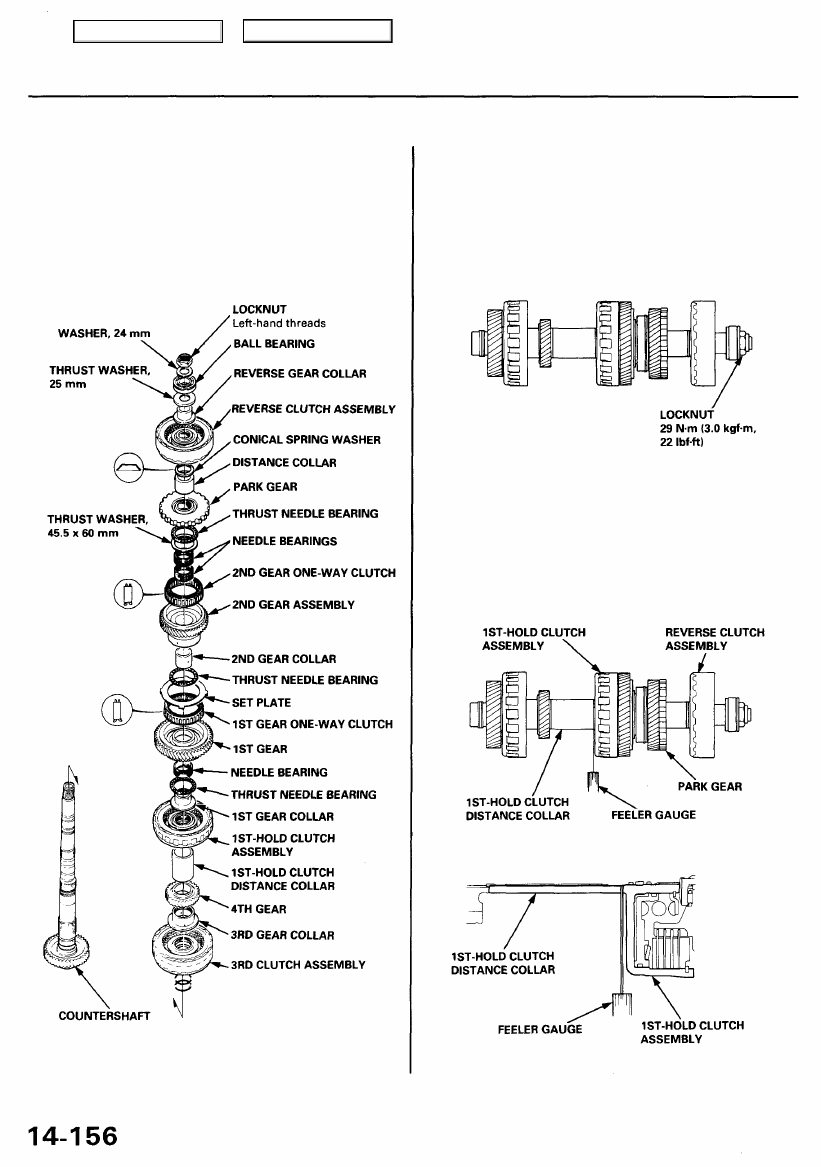

Countershaft

Inspection

Clearance Measurements

NOTE: Lubricate all parts with ATF during assembly.

1. Assemble the parts below on the countershaft.

NOTE: Do not install the O-rings during inspection.

2. Torque the countershaft locknut to 29 N-m (3.0 kgf-m,

22 Ibf-ft).

NOTE: Countershaft locknut has left-hand threads.

3. Hold the 1st-hold clutch assembly against the park

gear. Measure the clearance between the 1st-hold

clutch distance collar and the 1st-hold clutch with a
feeler gauge.

NOTE: Take measurements in at least three places,
and use average as the actual clearance.

STANDARD: 0 - 0.08 mm (0 - 0.003 in)

Main Menu

Table of Contents

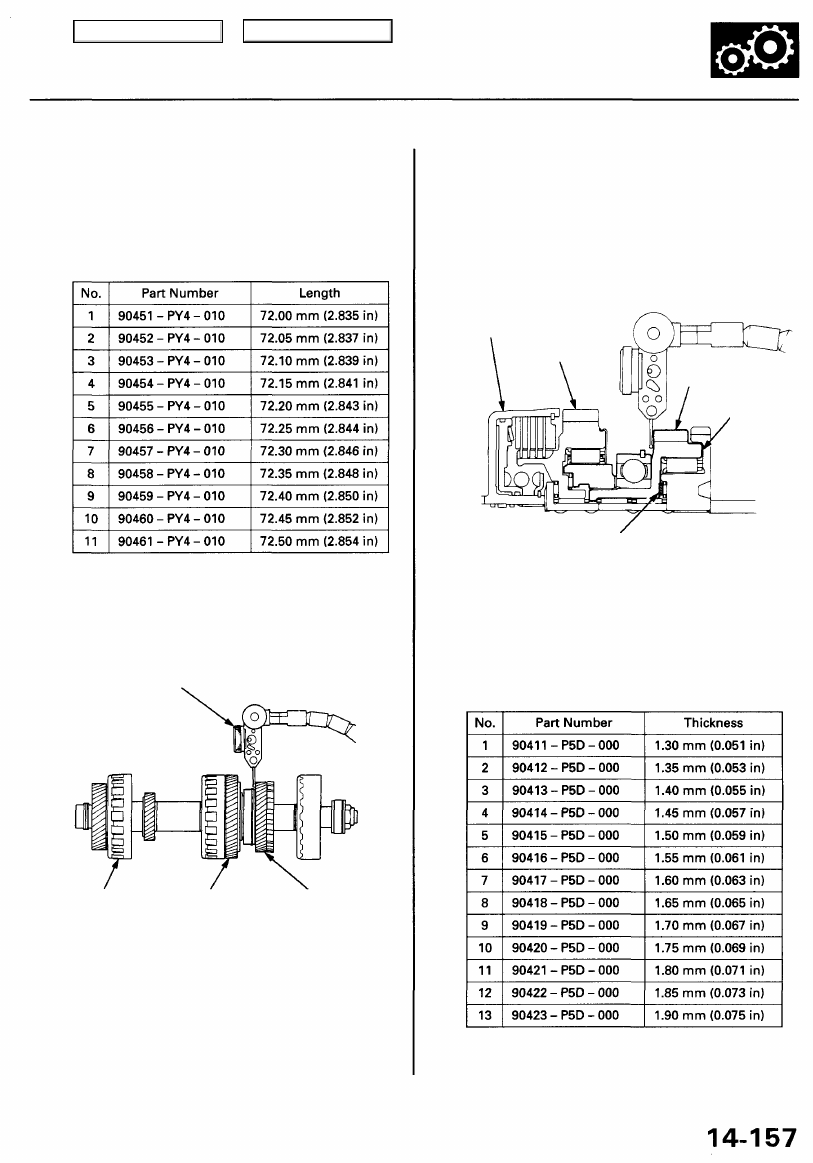

4. If the clearance is out of tolerance, remove the 1st-

hold clutch distance collar and measure its length.

5. Select and install a new 1st-hold clutch distance col-

lar, then recheck the clearance.

1ST-HOLD CLUTCH DISTANCE COLLAR

6. After replacing the 1st-hold clutch distance collar,

make sure that the clearance is within tolerance.

7. Attach a dial indicator to the side of the 2nd gear.

DIAL INDICATOR

3RD CLUTCH
ASSEMBLY

1ST GEAR

2ND GEAR

8. Measure 2nd gear axial clearance while pushing the

1st gear towards the reverse clutch assembly.

NOTE: Take measurements in at least three places,

and use the average as the actual clearance.

STANDARD: 0.05 - 0.13 mm (0.002 - 0.005 in)

11. After replacing the 45.5 x 60 mm thrust washer,

make sure that the clearance is within tolerance.

9. If the clearance is out of tolerance, remove the

45.5 x 60 mm thrust washer, and measure its thickness.

10. Select and install a new 45.5 x 60 mm thrust washer,

then recheck the clearance.

THRUST WASHER, 45.5 x 60 mm

1ST-HOLD

CLUTCH
ASSEMBLY

1ST GEAR

2ND GEAR

PARK
GEAR

THRUST WASHER,
45.5 x 60 mm

Main Menu

Table of Contents

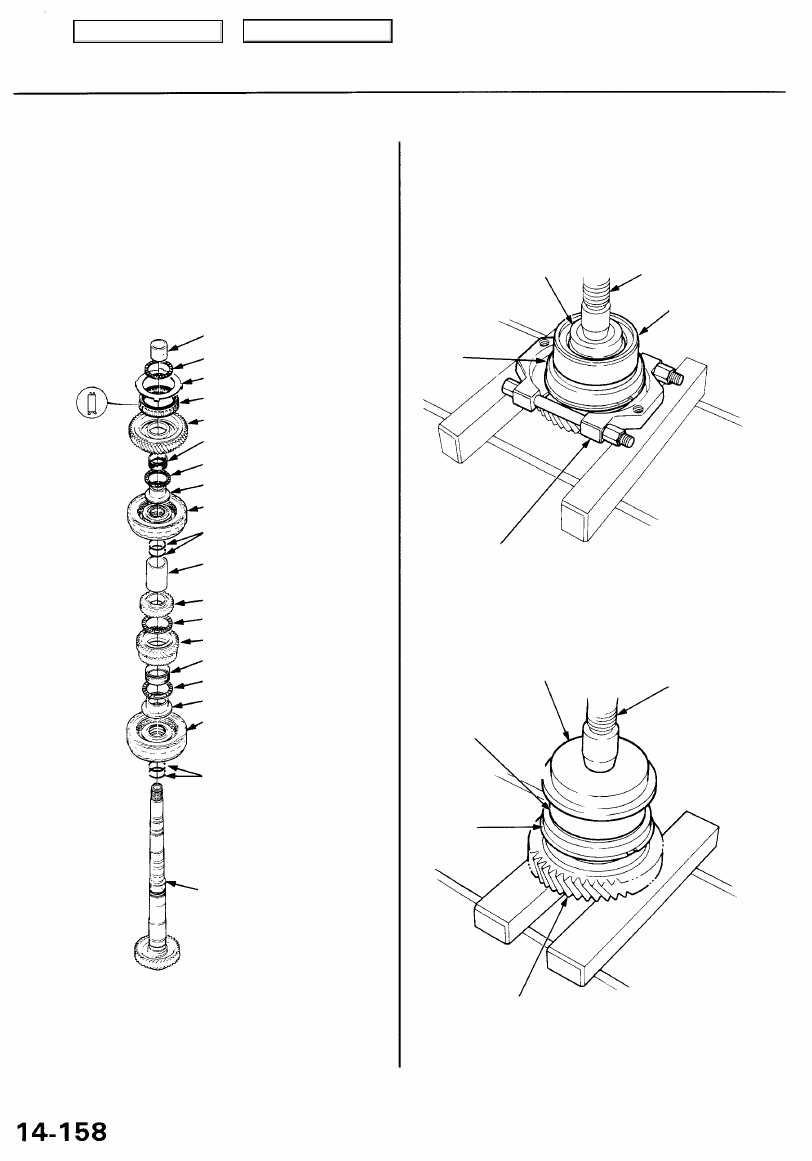

Countershaft

Countershaft 2nd Gear
Assembly

Sub-assembly

NOTE:
• Lubricate all parts with ATF during assembly.
• Before installing the O-rings, wrap the shaft splines

with tape to prevent damage to the O-rings.

• Assemble the countershaft sub-assembly when assemb-

ling the transmission.

Assemble the parts below on the countershaft.

2ND GEAR COLLAR

THRUST NEEDLE BEARING

SET PLATE

1ST GEAR ONE-WAY CLUTCH

1ST GEAR

NEEDLE BEARING

THRUST NEEDLE BEARING

1ST GEAR COLLAR

1ST-HOLD CLUTCH ASSEMBLY

O-RINGS
Replace.

1ST-HOLD CLUTCH DISTANCE

COLLAR

4TH GEAR

THRUST NEEDLE BEARING

3RD GEAR

NEEDLE BEARING

THRUST NEEDLE BEARING

3RD GEAR COLLAR

3RD CLUTCH ASSEMBLY

O-RINGS
Replace.

-COUNTERSHAFT

Ball Bearing Replacement

NOTE: Lubricate all parts with ATF during assembly.

1. Remove the one-way clutch hub and ball bearing

from the countershaft 2nd gear using the special
tool and a press as shown.

ATTACHMENT,
52 x 55 mm

07746-0010400

 PRESS

ONE-WAY
CLUTCH

HUB

2. Install a new ball bearing and the one-way clutch

hub on the countershaft 2nd gear using the special

tool and a press as shown.

BEARING DRIVER
ATTACHMENT

07GAD-SD40101

PRESS

ONE-WAY
CLUTCH HUB

BALL
BEARING

COUNTERSHAFT
2ND GEAR

BALL
BEARING

BEARING SEPARATOR, 0 - 4 1/2 in.
(Commercially available)

Main Menu

Table of Contents

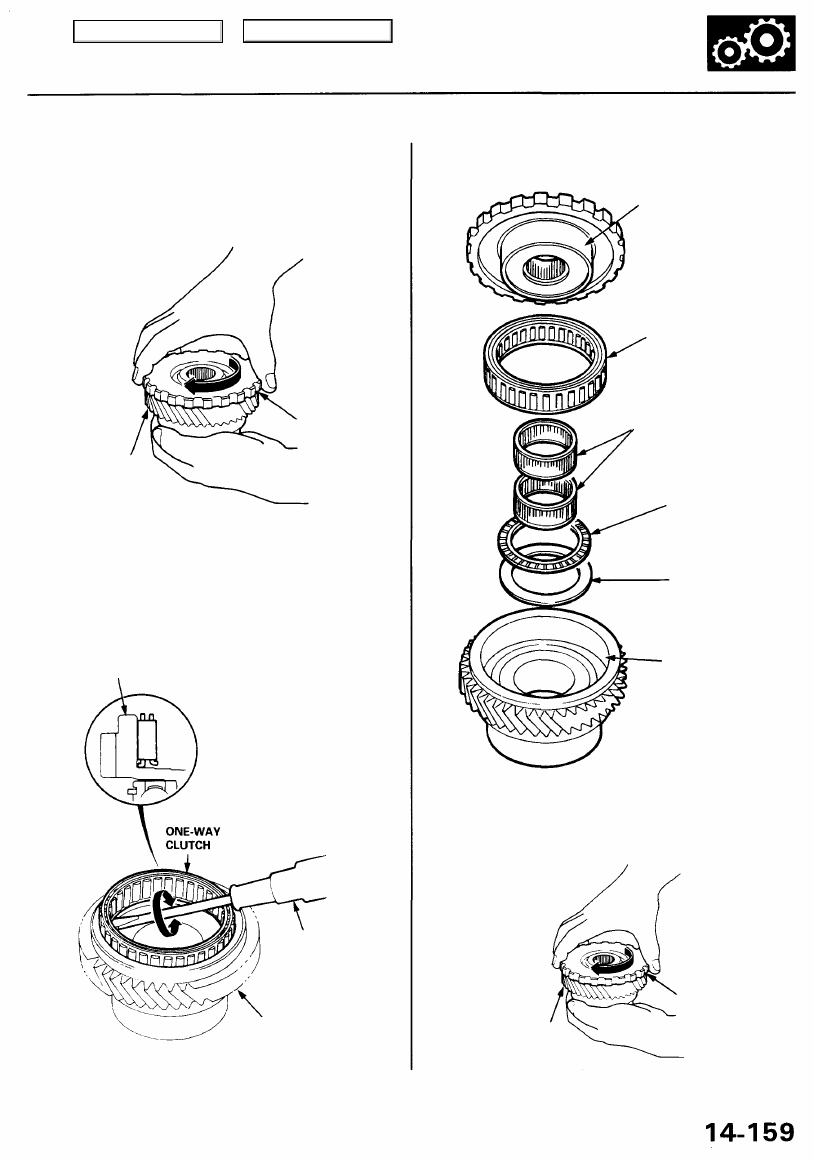

2nd Gear One-way Clutch

Disassembly/lnspection/Reassembly

1. Separate the countershaft 2nd gear from the park

gear by turning the park gear in the direction

shown.

COUNTERSHAFT
2ND GEAR

PARK GEAR

2. Remove the one-way clutch by prying it up with the

end of a screwdriver.

COUNTERSHAFT 2ND GEAR

SCREWDRIVER

COUNTERSHAFT
2ND GEAR

3. Inspect the parts as follows:

PARK GEAR
Inspect for wear and scoring.

ONE-WAY CLUTCH

Inspect for damage and

faulty movement.

NEEDLE BEARINGS
Inspect for galling and rough
movement.

THRUST NEEDLE
BEARING

Inspect for galling and
rough movement.

THRUST WASHER

Inspect for wear and
scoring.

COUNTERSHAFT
2ND GEAR
Inspect for wear and
scoring.

4. After the parts are assembled, hold the countershaft

2nd gear and turn the park gear in the direction

shown to be sure it turns freely. Also make sure the

park gear does not turn in the opposite direction.

COUNTERSHAFT
2ND GEAR

PARK GEAR
