Mainshaft

Inspection (cont'd)

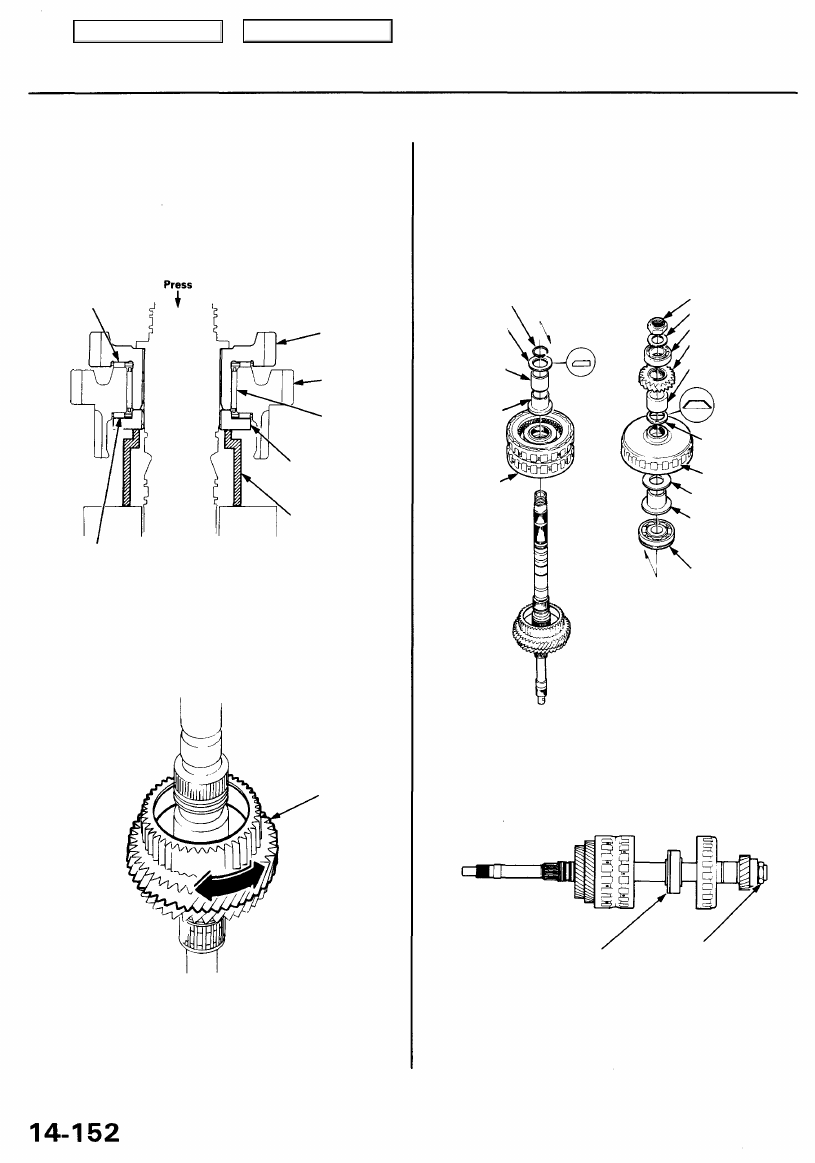

2. Assemble the thrust needle bearing, needle bear-

ing, and 4th gear, then install the 43 x 74 mm thrust

washer using the special tool and a press as shown.

NOTE: Replace the 43 x 74 mm thrust washer if you

can install it by pressing it with your hand.

THRUST
NEEDLE

BEARING

3RD GEAR

4TH GEAR

NEEDLE
BEARING

THRUST WASHER,

43 x 74 mm

ATTACHMENT,

45 x 55 mm I.D.

07MAD-PR90100

THRUST NEEDLE
BEARING

3. Spin the mainshaft 4th gear by hand to check for

clearance. The clearance is normal if the gear turns
freely without binding.

4TH GEAR

4. Remove the mainshaft bearing from the transmis-

sion housing (see page

14-178

).

5. Assemble the parts below on the mainshaft.

NOTE: Do not install the O-rings and the mainshaft
1st gear on the mainshaft during inspection.

1ST/4TH

CLUTCH

LOCKNUT

WASHER

BALL BEARING

REVERSE GEAR

REVERSE GEAR
DISTANCE COLLAR

CONICAL SPRING
WASHER

2ND GEAR COLLAR

TRANSMISSION
HOUSING BEARING

6. Torque the mainshaft locknut to 29 N-m (3.0 kgf-m,

22 Ibf-ft).

TRANSMISSION
HOUSING BEARING

LOCKNUT

29 N-m

(3.0 kgf-m, 22 Ibf-ft)

7. Move the 1st/4th clutch assembly to check the axial

clearances.

SNAP RING

THRUST
WASHER

1ST GEAR
DISTANCE
COLLAR

1ST GEAR
COLLAR

THRUST WASHER

2ND CLUTCH

Main Menu

Table of Contents

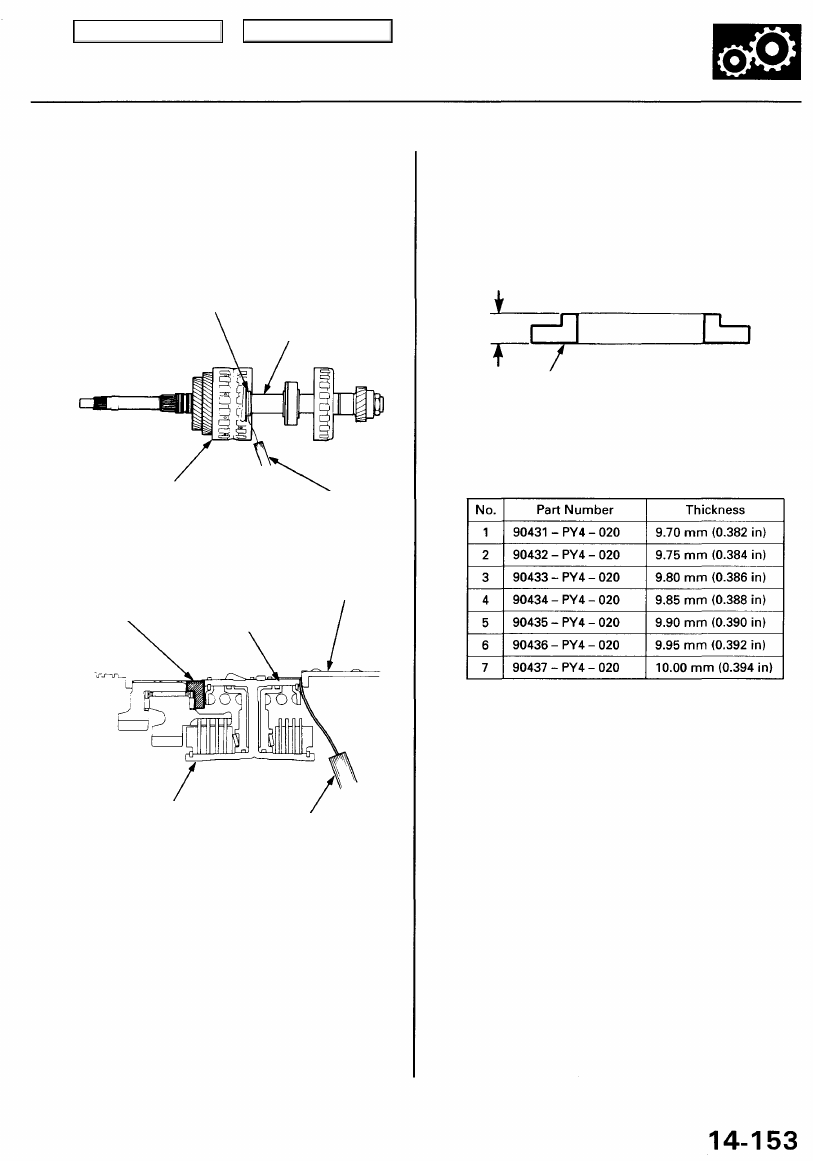

8. Measure the clearance between the 1st/4th clutch

guide and 1st gear collar with a feeler gauge.

STANDARD: 0 - 0.08 mm (0 - 0.003 in)

NOTE: Take measurements in at least three places,

and use the average as the actual clearance.

CLUTCH GUIDE

1ST GEAR COLLAR

1ST/4TH CLUTCH

ASSEMBLY

FEELER GAUGE

THRUST WASHER,

43 x 74 mm

1ST GEAR COLLAR

1ST/4TH CLUTCH

ASSEMBLY

FEELER GAUGE

9. If the clearance is out of tolerance, remove the

43 x 74 mm thrust washer, and measure its thick-
ness.

NOTE: If the 0.08 mm (0.003 in) feeler gauge can be
inserted, perform this step.

Thickness

10. Select and install a new 43 x 74 mm thrust washer,

then recheck the clearance.

11. After replacing the 43 x 74 mm thrust washer, make

sure that the clearance is within the tolerance.

CLUTCH GUIDE

THRUST WASHER,
43 x 74 mm

THRUST WASHER, 43 x 74 mm

Main Menu

Table of Contents

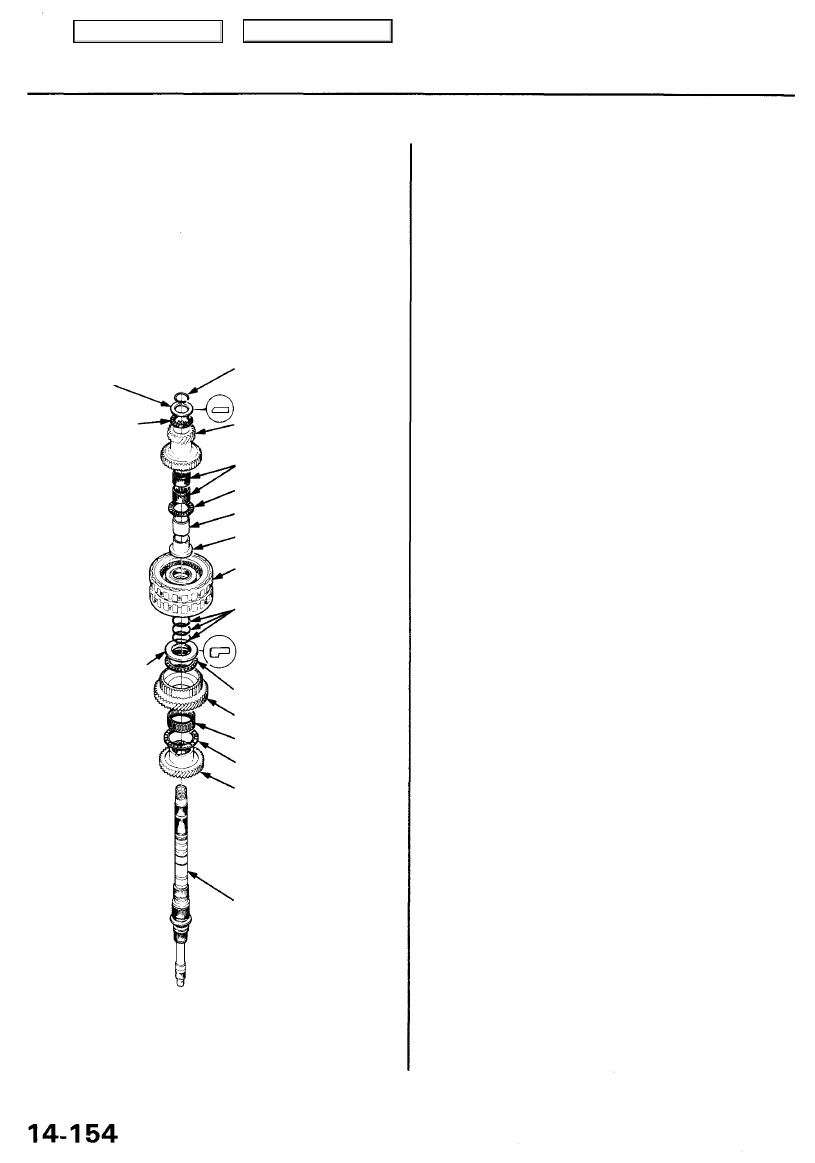

Mainshaft

Sub-assembly

NOTE:
• Lubricate all parts with ATF during assembly.

• Before installing the O-rings, wrap the shaft splines

with tape to prevent damage to the O-rings.

• Assemble the mainshaft sub-assembly when assem-

bling the transmission.

• Refer to page

14-151

 and

14-152

, when installing the

3rd gear, 4th gear, and 43 x 74 mm thrust washer.

Assemble the parts below on the mainshaft.

THRUST WASHER

THRUST NEEDLE

BEARING

THRUST WASHER,

43 x 74 mm

MAINSHAFT

SNAP RING

1ST GEAR

NEEDLE BEARINGS

THRUST NEEDLE BEARING

1ST GEAR DISTANCE COLLAR

1ST GEAR COLLAR

1ST/4TH CLUTCH
ASSEMBLY

O-RINGS

Replace.

THRUST NEEDLE BEARING

4TH GEAR

NEEDLE BEARING

THRUST NEEDLE BEARING

3RD GEAR

Main Menu

Table of Contents

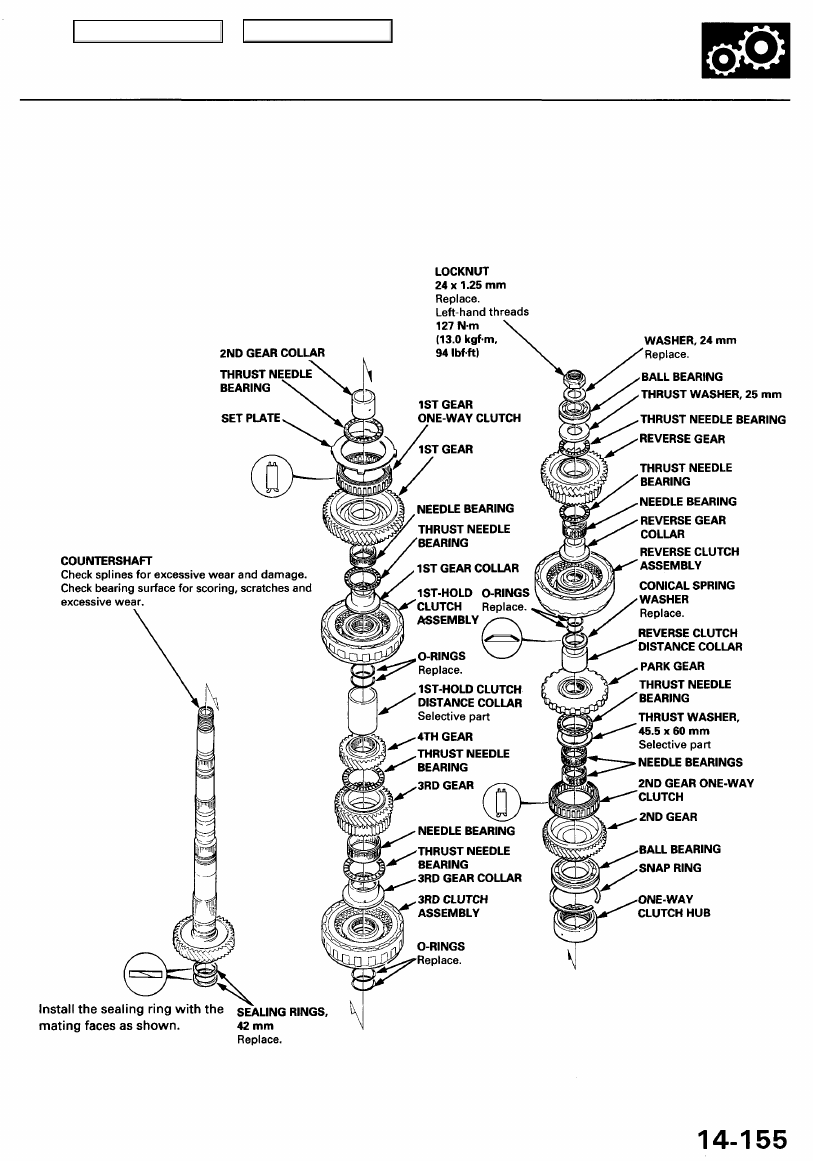

Countershaft

Disassembly/lnspection/Reassembly

NOTE:

• Lubricate all parts with ATF during reassembly.
• Inspect the thrust needle bearings and the needle bearings for galling and rough movement.
• Before installing the O-rings, wrap the shaft splines with tape to prevent damage to the O-rings.
• The locknut has left-hand threads.
