Cap Testing

Testing

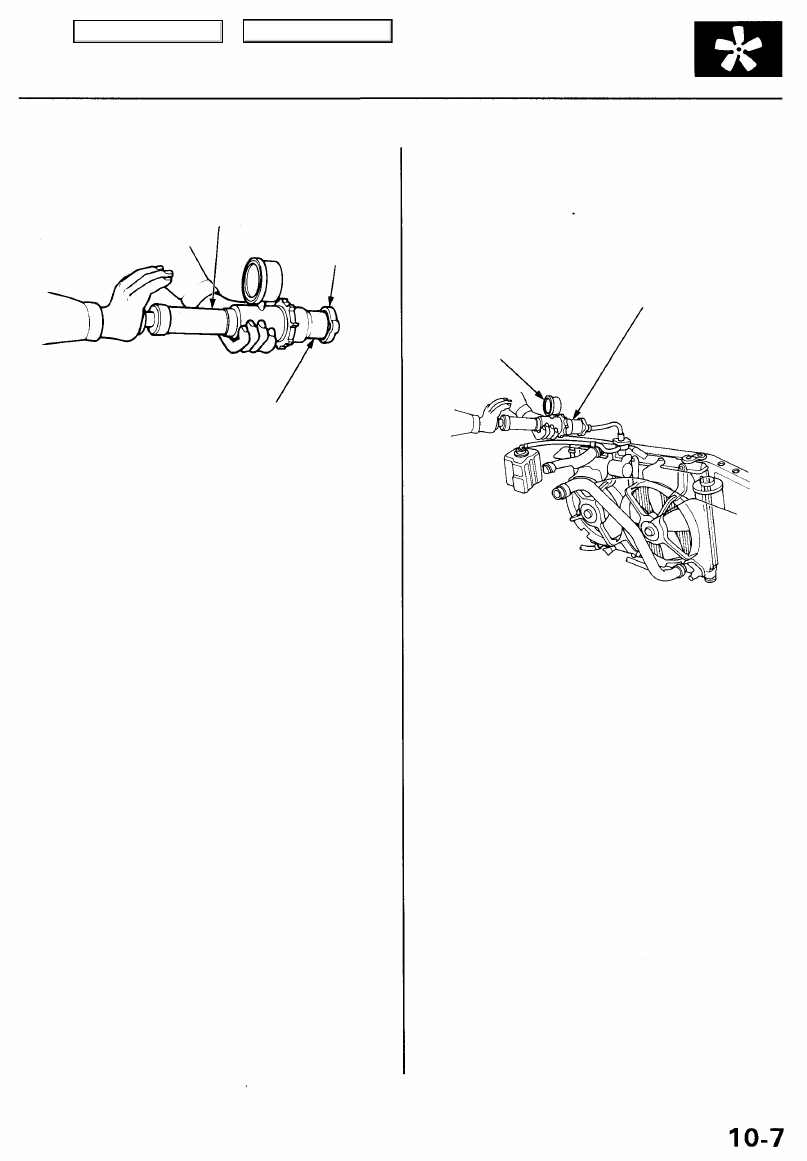

1. Remove the radiator cap, wet its seal with engine

coolant, then install it on the pressure tester.

RADIATOR

CAP

2. Apply a pressure of 93- 123 kPa (0.95- 1.25 kgf/cm

2

,

14-18 psi).

3. Check for a drop in pressure.

4. If the pressure drops, replace the cap.

1. Wait until the engine is cool, then carefully remove

the radiator cap and fill the radiator with engine

coolant to the top of the filler neck.

2. Attach the pressure tester to the radiator and apply

a pressure of 93-123 kPa (0.95 - 1.25 kgf/cm

2

, 14 -

18 psi).

RADIATOR PRESSURE
TESTER
(Commercially available)

3. Inspect for engine coolant leaks and a drop in pres-

sure.

4. Remove the tester and reinstall the radiator cap.

NOTE: Check for engine oil in the coolant and/or

coolant in the engine oil.

RADIATOR PRESSURE TESTER
(Commercially available)

SMALL ADAPTOR
(for 32 mm neck, low profile)

SMALL ADAPTOR
(for 32 mm neck, low profile)

Main Menu

Table of Contents

Thermostat

Replacement

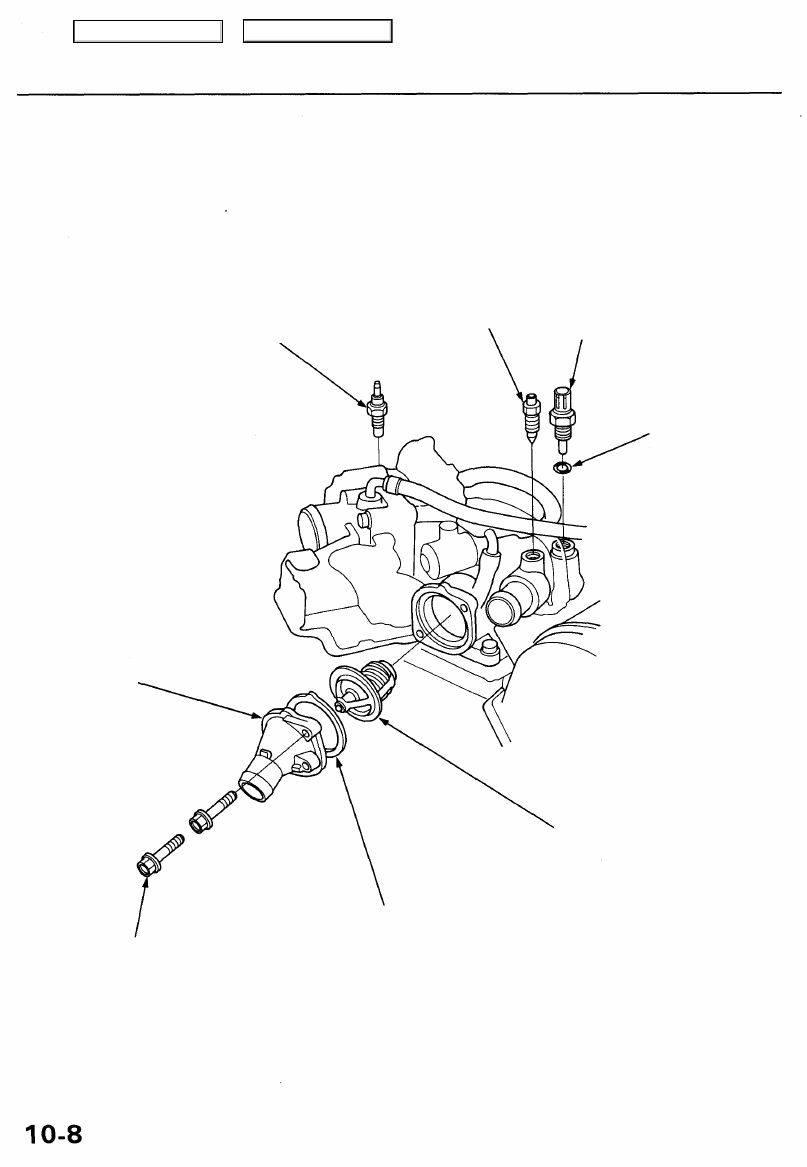

NOTE: Use new O-rings when reassembling.

BLEED BOLT

9.8 N-m (1.0 kgf-m,

7.2 Ibf-ft)

ENGINE COOLANT
TEMPERATURE
(ECT) GAUGE
SENDING UNIT
9 N-m (0.9 kgf-m,
7 Ibf-ft)

ENGINE COOLANT

TEMPERATURE

(ECT) SENSOR
18 N-m (1.8 kgf-m, 13 Ibf-ft)

THERMOSTAT
COVER

O-RING
Replace.

THERMOSTAT

Install with pin up.

RUBBER SEAL

Replace.

6 x 1.0 mm

12 N-m (1.2 kgf-m,

8.7 Ibf-ft)

Main Menu

Table of Contents

Testing

Replace the thermostat if it is open at room temperature.

To test a closed thermostat:

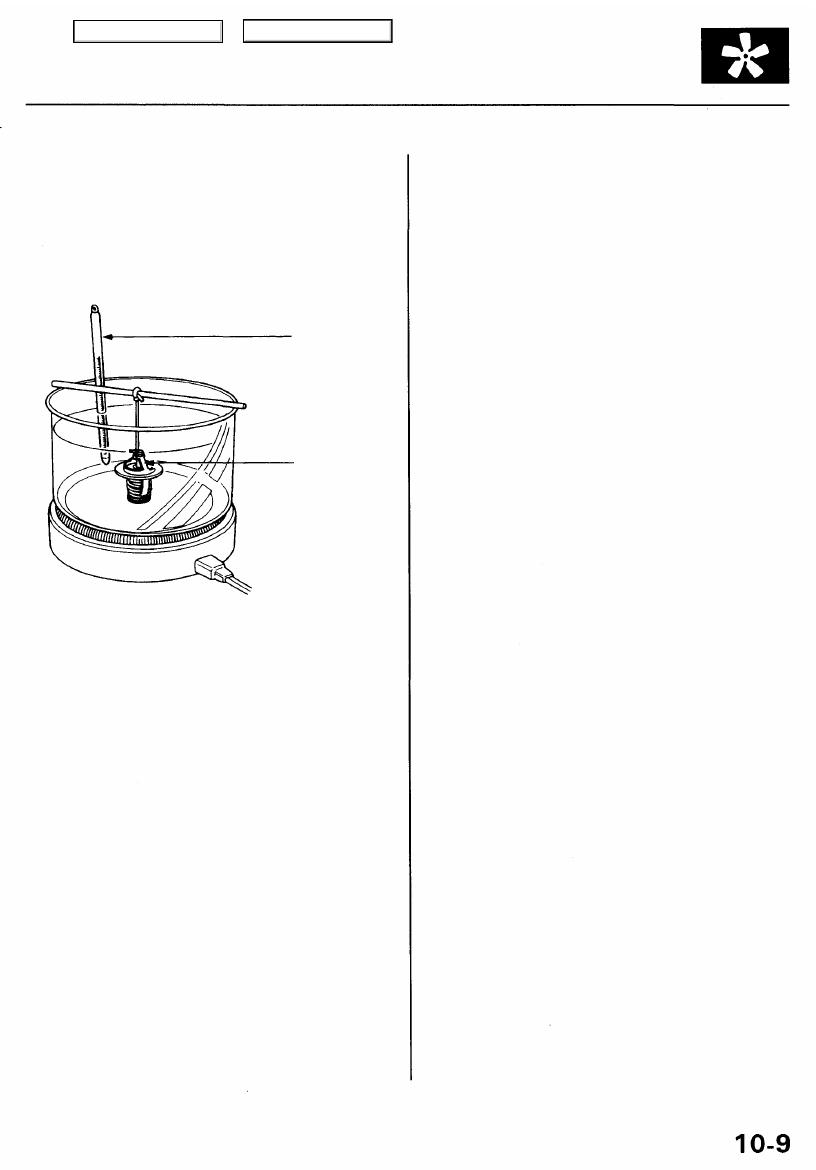

1. Suspend the thermostat in a container of water as

shown.

THERMOMETER

THERMOSTAT

2. Heat the water, and check the temperature with a

thermometer. Check the temperature at which the
thermostat first opens, and at which it is fully open.

CAUTION: Do not let the thermometer touch the
bottom of the hot container.

3. Measure lift height of the thermostat when it is fully

open.

STANDARD THERMOSTAT
Lift height: above 10.0 mm (0.39 in)
Starts opening: 169° - 176°F (76°- 80°C)

Fully open: 194°F (90°C)

Main Menu

Table of Contents

Water Pump

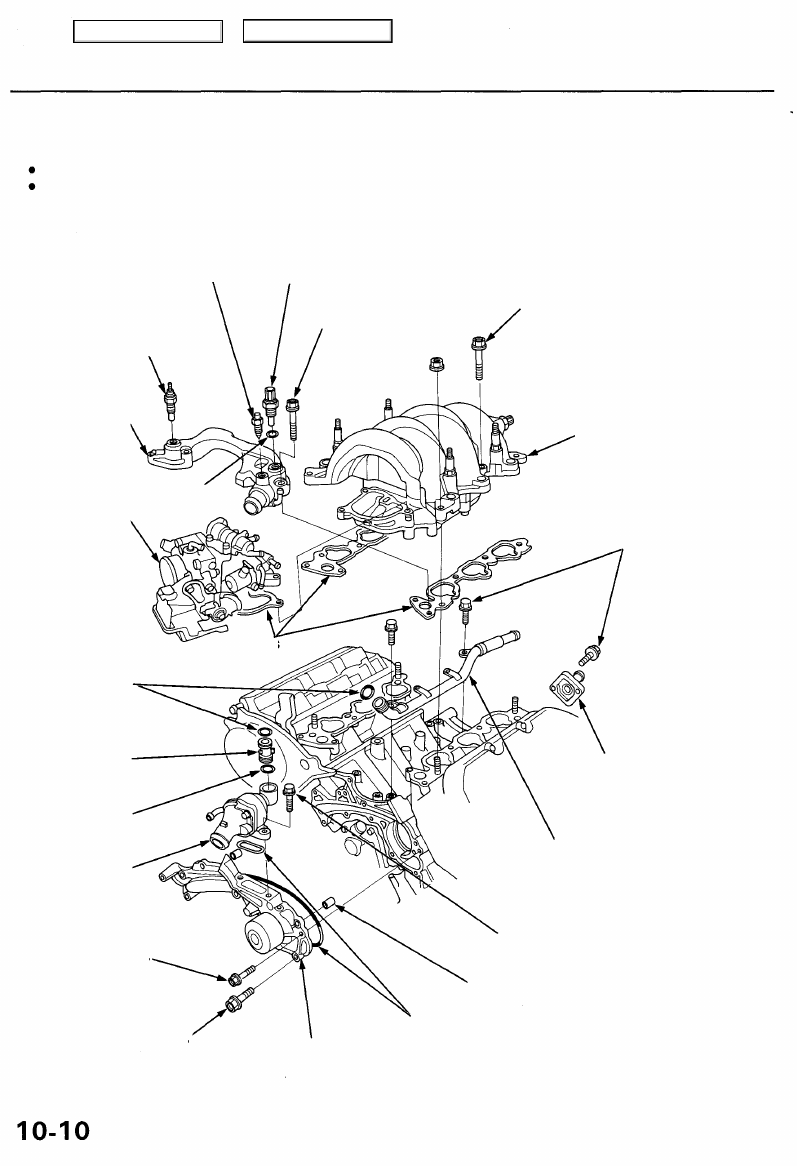

Illustrated Index

NOTE:

Use new O-rings when reassembling.

Use liquid gasket, Part No. 08718 - 0001 or 08718 - 0003.

ENGINE COOLANT

BLEED BOLT TEMPERATURE
9.8 N-m (1.0 kgf-m, (ECT) SENSOR
7.2 Ibf-ft) 18 N-m (1.8 kgf-m, 13 Ibf-ft)

ENGINE COOLANT
TEMPERATURE
(ECT) GAUGE
SENDING UNIT
9 N-m (0.9 kgf-m,

7 Ibf-ft)

6 x 1.0 mm
12 N-m (1.2 kgf-m, 8.7 Ibf-ft)

8 x 1.25 mm
22 N-m (2.2 kgf-m, 16 Ibf-ft)

WATER

PASSAGE

INTAKE
MANIFOLD

THROTTLE

BODY

O-RINGS

Replace.

WATER BYPASS

PIPE

O-RING
Replace.

THERMOSTAT

HOUSING

ASSEMBLY

6 x 1.0 mm
12 N-m (1.2 kgf-m,
8.7 Ibf-ft)

6 x 1.0 mm

12 N-m (1.2 kgf-m,

8.7 Ibf-ft)

REAR WATER OUTLET
Apply liquid gasket
to the cylinder head

mating surface.

CONNECTING

PIPE

8 x 1.25 mm
22 N-m (2.2 kgf-m, 16 Ibf-ft)

DOWEL
PIN

8 x 1.25 mm
22 N-m (2.2 kgf-m,
16 Ibf-ft)

O-RING

Replace.

WATER PUMP

Inspection, page

10-10

GASKETS

Replace.

O-RING

Replace.
