Engine Removal/Installation

Installation

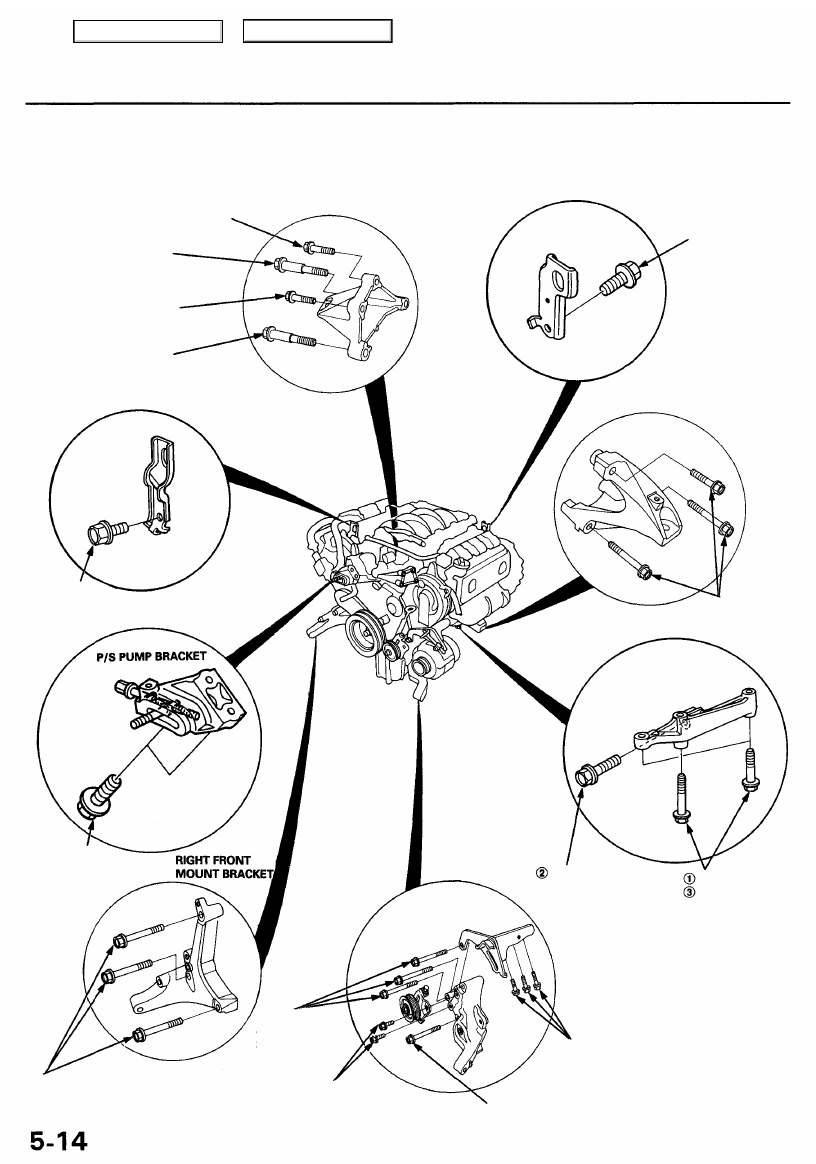

Bracket Bolts Torque Specifications:

RIGHT ENGINE MOUNT BRACKET

REAR ENGINE
HANGER

10 x 1.25 mm

44 N-m (4.5 kgf-m,
33 Ibf-ft)

10 x 1.25 mm

44 N-m (4.5 kgf-m,
33 Ibf-ft)

10 x 1.25 mm

44 N-m (4.5 kgf-m,
33 Ibf-ft)

Install the bolts.

8 x 1.25 mm

22 N-m (2.2 kgf-m,

16 Ibf-ft)

8 x 1.25 mm
22 N-m (2.2 kgf-m,
16 Ibf-ft)

10 x 1.25 mm

44 N-m (4.5 kgf-m, 33 Ibf-ft)

8 x 1.25 mm

22 N-m (2.2 kgf-m

16 Ibf-ft)

10 x 1.25 mm

44 N-m (4.5 kgf-m, 33 Ibf-ft)

12 x 1.25 mm

74 N-m (7.5 kgf-m,
54 Ibf-ft)

LEFT FRONT
MOUNT BRACKET

ENGINE STIFFENER

12 x 1.25 mm

54 N-m (5.5 kgf-m,
40 Ibf-ft)

LEFT ENGINE
MOUNT BRACKET

FRONT ENGINE
HANGER

12 x 1.25 mm

64 N-m (6.5 kgf-m, 47 Ibf-ft)

10 x 1.25 mm
38 N-m (3.9 kgf-m,
28 Ibf-ft)

12 x 1.25 mm

64 N-m (6.5 kgf-m, 47 Ibf-ft)
Apply liquid gasket to the
bolt threads.

10 x 1.25 mm

38 N-m (3.9 kgf-m,
28 Ibf-ft)

10 x 1.25 mm
44 N-m (4.5 kgf-m,
33 Ibf-ft)

Main Menu

Table of Contents

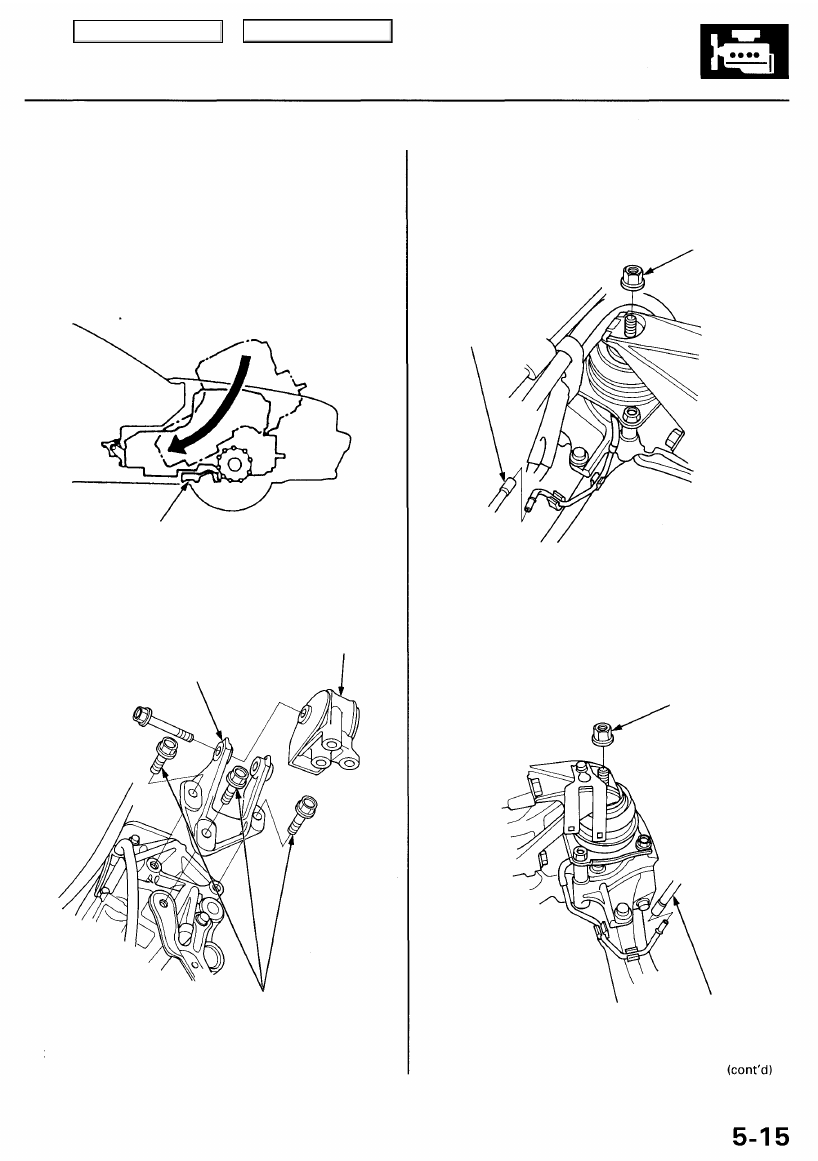

Engine Installation:

Install the engine in the reverse order of removal.
Reinstall the mount bolts/nuts in the following sequence.
Failure to follow these procedures may cause excessive
noise and vibration, and reduce bushing life.

CAUTION: Take care not to damage the rear beam when
installing the engine/transmission assembly.

REAR BEAM
Install the engine so that
the rear beam does not
hit the transmission.

1. Install the transmission mount bracket, then tighten

the mounting bolts.

TRANSMISSION

MOUNT BRACKET

TRANSMISSION

MOUNT

2. Install the transmission mount. Do not tighten the

bolt.

3. Tighten the nut on the right engine mount bracket,

then install the vacuum hose.

12 x 1.25 mm

64 N-m (6.5 kgf-m,
47 Ibf-ft)

VACUUM
HOSE

4. Tighten the nut on the left engine mount bracket,

then install the vacuum hose.

12 x 1.25 mm

64 N-m (6.5 kgf-m,
47 Ibf-ft)

VACUUM

HOSE

10 x 1.25 mm

38 N-m (3.9 kgf-m,
28 Ibf-ft)

Main Menu

Table of Contents

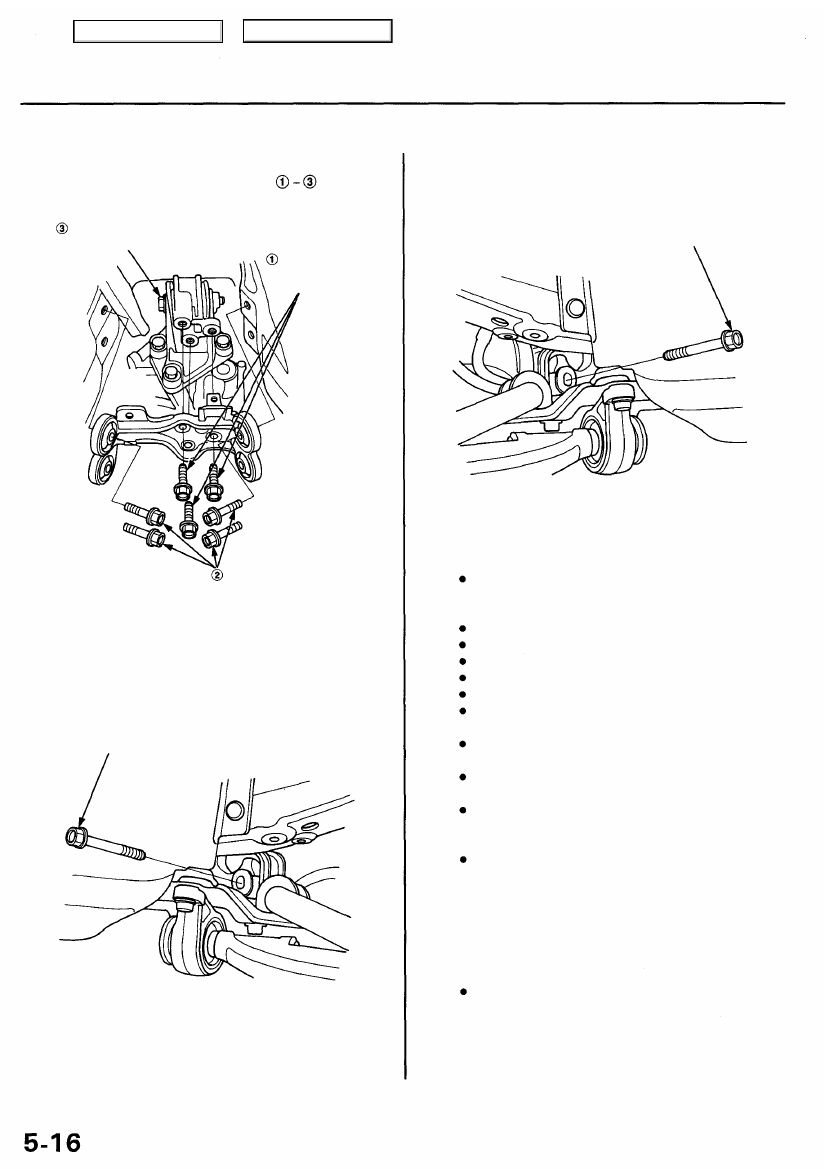

Engine Removal/Installation

Installation (cont'd)

5. Install the transmission beam, then tighten the bolts

in the numbered sequence shown ( ).

12 x 1.25 mm

54 N-m (5.5 kgf-m,
40 Ibf-ft)

10 x 1.25 mm

38 N-m (3.9 kgf-m,
28 Ibf-ft)

10 x 1.25 mm

38 N-m (3.9 kgf-m,
28 Ibf-ft)

6. Tighten the left front mount mounting bolt.

12 x 1.25 mm

74 N-m (7.5 kgf-m,
52 Ibf-ft)

7. Tighten the right front mount mounting bolt.

12 x 1.25 mm
74 N-m (7.5 kgf-m,

52 Ibf-ft)

8. Do the following checks and adjustments:

Check that the set rings on the ends of the drive-
shaft and intermediate shaft click into place.

CAUTION: Use new set rings.
Adjust the shift cable (see

section 14

).

Adjust the throttle cable (see

section 11

).

Adjust the cruise control cable (see

 section 4

).

Refill the engine with engine oil (see page

8-4

).

Refill the transmission with ATF (see

section 14

).

Refill the differential with differential oil (see

section 15

).

Refill the radiator with engine coolant (see page

10-5

).

Bleed air from the cooling system at the bleed
bolt with the heater valve open (see page

10-5

).

Clean the battery posts and cable terminals with
sandpaper, assemble them, then apply grease to

prevent corrosion.
Inspect for fuel leakage (see

section 11

).

— After assembling all fuel line parts, turn on

the ignition switch (do not operate the starter)
so that the fuel pump operates for approxi-

mately 2 seconds and pressurizes the fuel
line.

— Repeat this operation 2 or 3 times, then check

for fuel leakage at any point in the fuel line.

Enter the anti-theft code for the radio, then enter

the customer's radio station presets.

Main Menu

Table of Contents

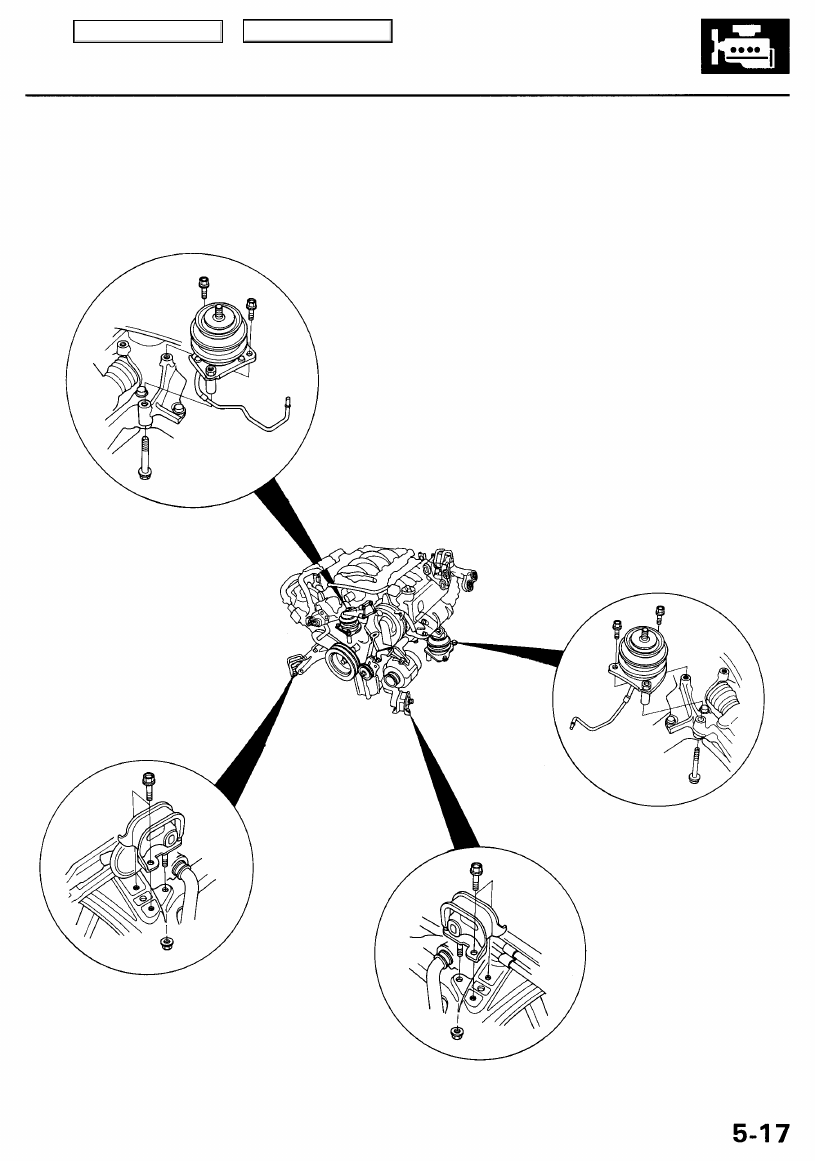

Mount and Bracket Bolts/Nuts Torque Value Specifications:
10 x 1.25 mm bolts/nuts: 38 N-m (3.9 kgf-m, 28 Ibf-ft)

RIGHT ENGINE MOUNT

LEFT ENGINE MOUNT

RIGHT FRONT MOUNT

LEFT FRONT MOUNT
