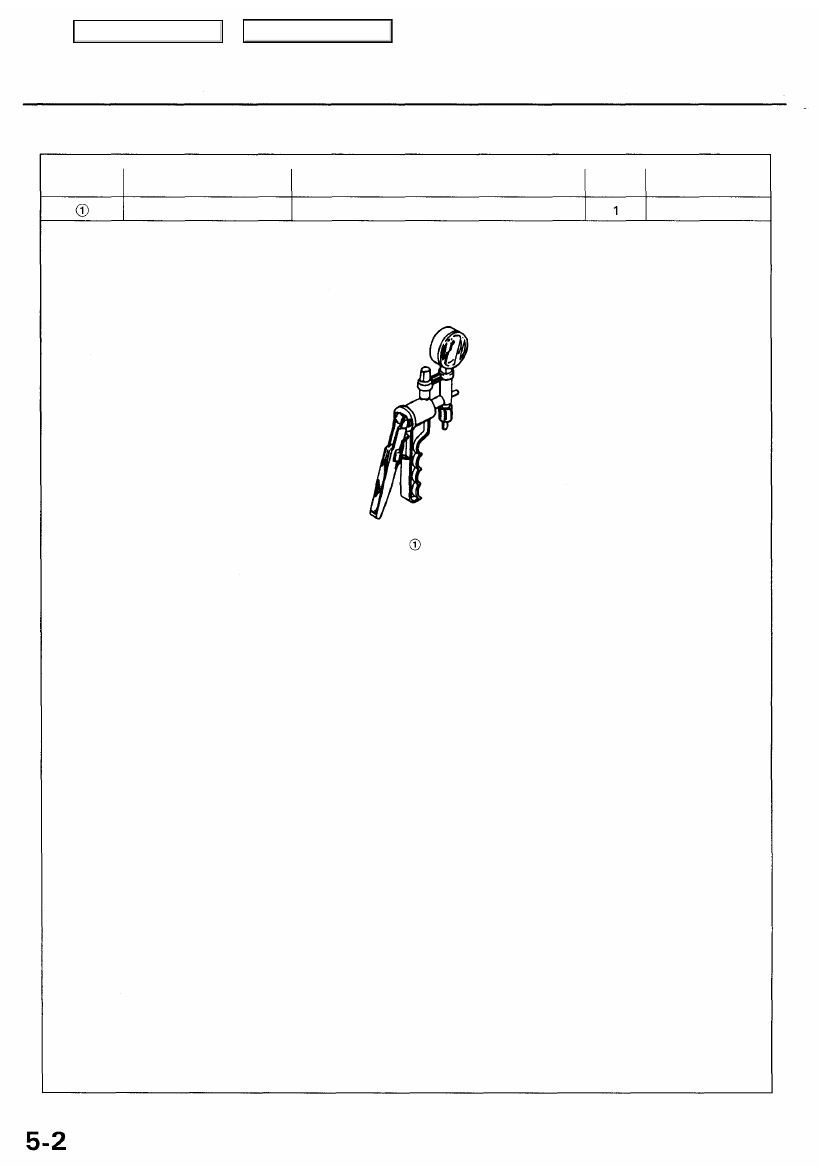

Special Tools

Ref. No.

Tool Number

Description

Qty

Page Reference

A973X - 041 - XXXXX Vacuum Pump/Gauge, 0-30 in.Hg.

5-21

,

5-22

Main Menu

Table of Contents

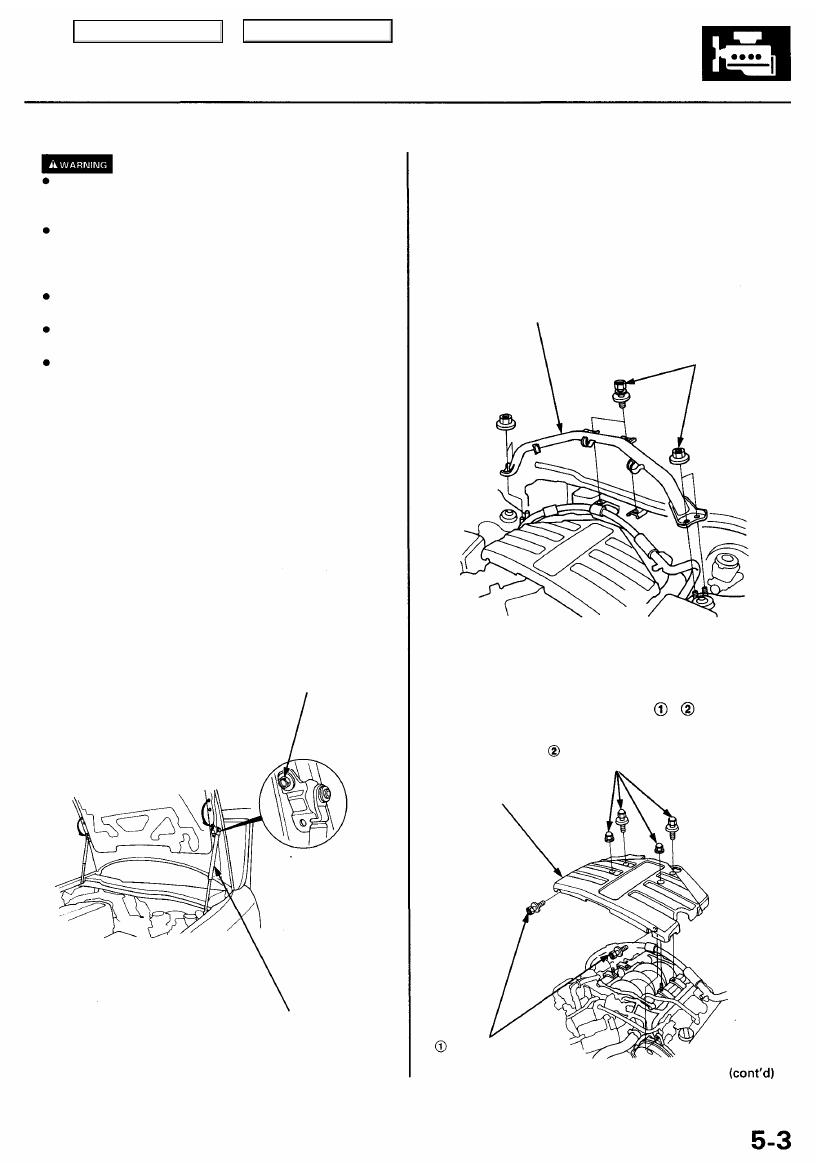

Engine Removal/Installation

Removal

Make sure jacks and safety stands are placed properly
and hoist brackets are attached to the correct positions
on the engine.

Make sure the vehicle will not roll off stands and fall

while you are working under it.

CAUTION:

Use fender covers to avoid damaging painted sur-

faces.

Unplug the wiring connectors carefully while holding

the connector portion to avoid damage.

Mark all wiring and hoses to avoid misconnection.
Also, be sure that they do not contact other wiring
or hoses or interfere with other parts.

NOTE: Do the PCM Memory Setting after reconnecting

the battery (see

section 11

).

1. Move the front passenger's seat forward.

2. '96 - 98 models: Remove the support struts from the

hood. Fix the hood in a vertical position, then rein-

stall the support struts by using 6 x 1.0 mm bolts.
'99 - 01 models: Remove the hood (see page

20-73

).

6 x 1.0 mm bolt

SUPPORT
STRUT

3. Make sure you have the anti-theft code for the radio,

then write down the frequencies for the radio's pre-

set buttons.

4. Disconnect the battery negative terminal first, then

the positive terminal.

5. Remove the strut brace.

STRUT BRACE

8 x 1.25 mm

22 N-m (2.2 kgf-m,

16 Ibf-ft)

6. Remove the engine cover.

NOTE: Tighten the bolts/nuts on the engine cover in

the numbered sequence shown ( - ).

6 x 1.0 mm

9.8 N-m (1.0 kgf-m, 7.2 Ibf-ft)

ENGINE COVER

6 x 1.0 mm

9.8 N-m (1.0 kgf-m,
7.2 Ibf-ft)

Main Menu

Table of Contents

Engine Removal/Installation

Removal (cont'd)

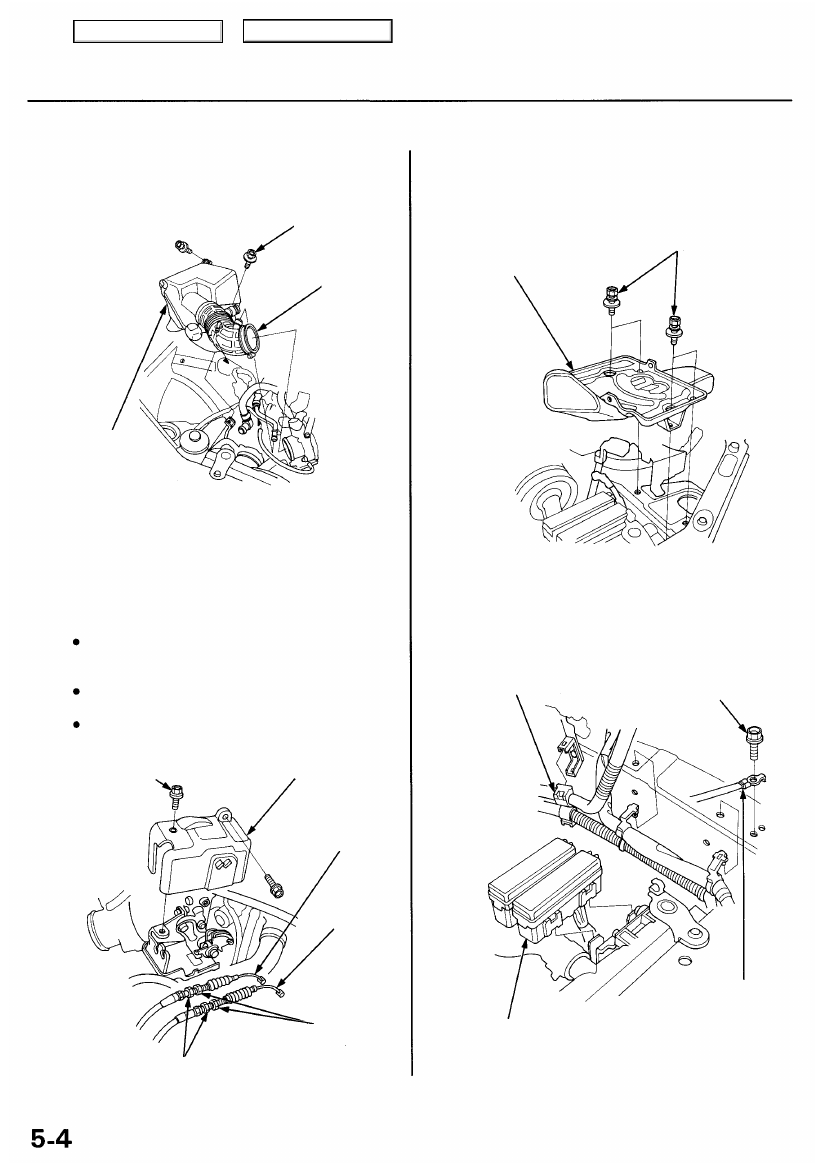

7. Remove the intake air duct and air cleaner housing

assembly.

6 x 1.0 mm

12 N-m (1.2 kgf-m,

8.7 Ibf-ft)

INTAKE AIR
DUCT

AIR CLEANER
HOUSING
ASSEMBLY

8. Remove the throttle cover.

9. Remove the throttle cable and cruise control cable

by loosening the locknuts, then slip the cable ends
out of the accelerator linkage.

NOTE:

Take care not to bend the cables when removing
them. Always replace any kinked cable with a

new one.

Adjust the throttle cable when installing (see

section 11

).

Adjust the cruise control cable when installing
(see

section 4

).

6 x 1.0 mm

12 N-m (1.2 kgf-m,
8.7 Ibf-ft)

THROTTLE COVER

THROTTLE

CABLE

CRUISE
CONTROL
CABLE

LOCKNUTS

ADJUSTING
NUTS

10. Raise the coolant reservoir, then remove the battery

and battery base.

11. Remove the relay box, ground cable and engine

wire harness clamps.

ENGINE WIRE
HARNESS CLAMP

6 x 1.0 mm

12 N-m (1.2 kgf-m, 8.7 Ibf-ft)

GROUND
CABLE

RELAY BOX

BATTERY
BASE

6 x 1.0 mm

12 N-m (1.2 kgf-m,

8.7 Ibf-ft)

Main Menu

Table of Contents

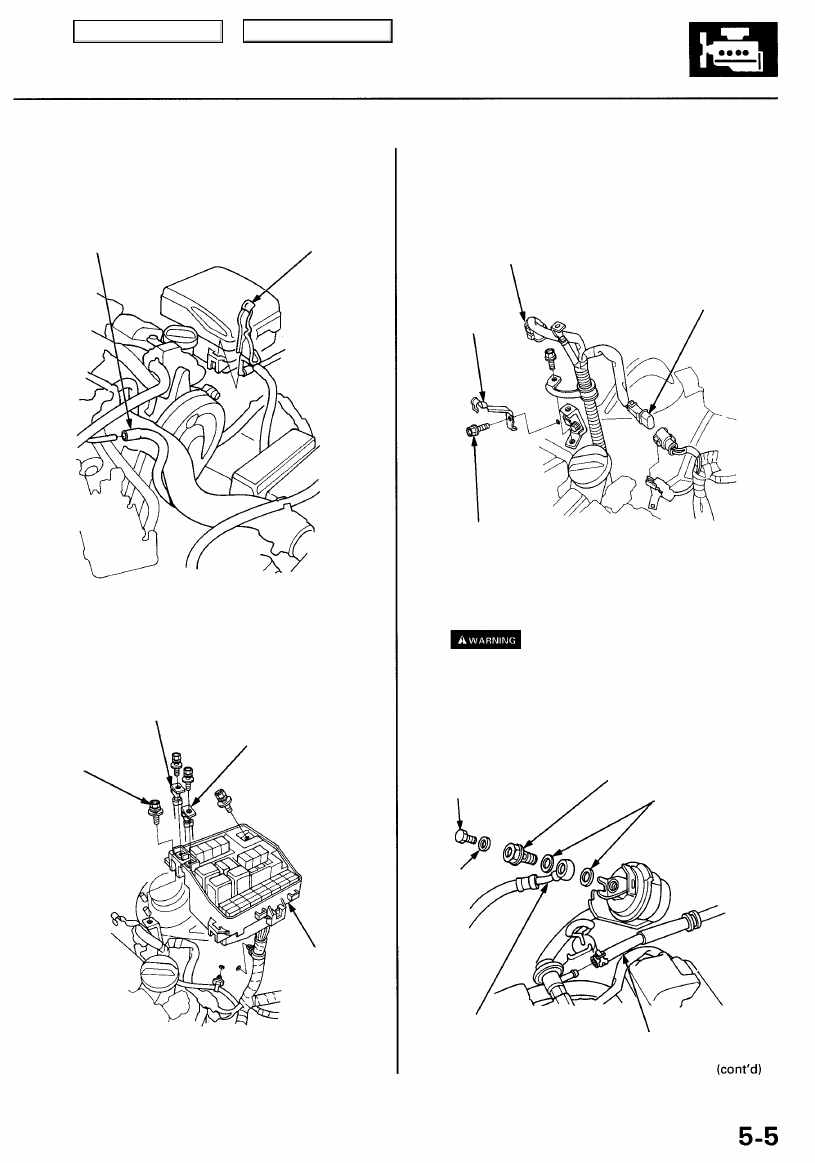

12. Remove the vacuum hose, then remove the clamp

from the under-hood fuse/relay box.

VACUUM
HOSE

CLAMP

13. Remove the alternator and battery cables from the

under-hood fuse/relay box, then remove the under-
hood fuse/relay box.

ALTERNATOR
CABLE

6 x 1.0 mm

12 N-m (1.2 kgf-m,

8.7 Ibf-ft)

BATTERY

CABLE

UNDER-HOOD
FUSE/RELAY

BOX

14. Disconnect the engine wire harness connector on

the left side of the engine compartment.

15. Remove the connector and engine wire harness

clamp.

CONNECTOR

ENGINE WIRE
HARNESS
CONNECTOR

CLAMP

6 x 1.0 mm

12 N-m (1.2 kgf-m, 8.7 Ibf-ft)

16. Relieve fuel pressure by loosening the service bolt

on the fuel filter about one turn (see

section 11

).

Do not smoke while working on the

fuel system. Keep open flame and sparks away from
the work area. Drain fuel only into an approved

container.

17. Remove the fuel feed hose and fuel return hose.

SERVICE BOLT

12 N-m (1.2 kgf-m, 8.7 Ibf-ft)

WASHER

Replace.

27 N-m (2.8 kgf-m,
20 Ibf-ft)

WASHERS

Replace.

FUEL FEED
HOSE

FUEL RETURN
HOSE
