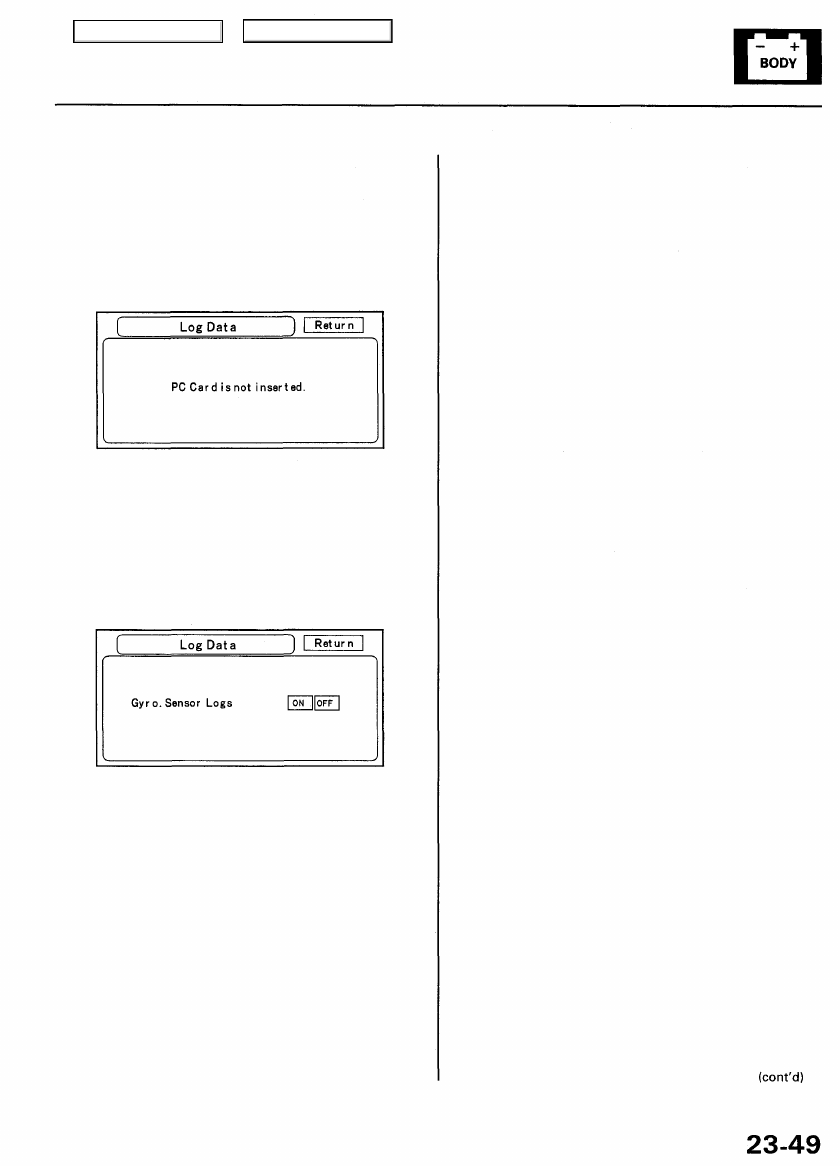

Log Data
This screen allows factory to collect log data to trou-

bleshoot navigation system issues.

• Normally there is no card in the "PC Card slot", and

the PC slot door should always be closed. The screen
should look like below.

• However, if the factory instructs you to insert a PC

Card, insert it into the card slot (label side up), and
then slide the PC Card door shut. If instructed by the
factory, touch the "Gyro. Sensor Logs ON" button on

the screen. Follow the factory procedure for gather-

ing test data, and properly ending the test.

Main Menu

Table of Contents

Navigation System

System Diagnosis Mode (cont'd)

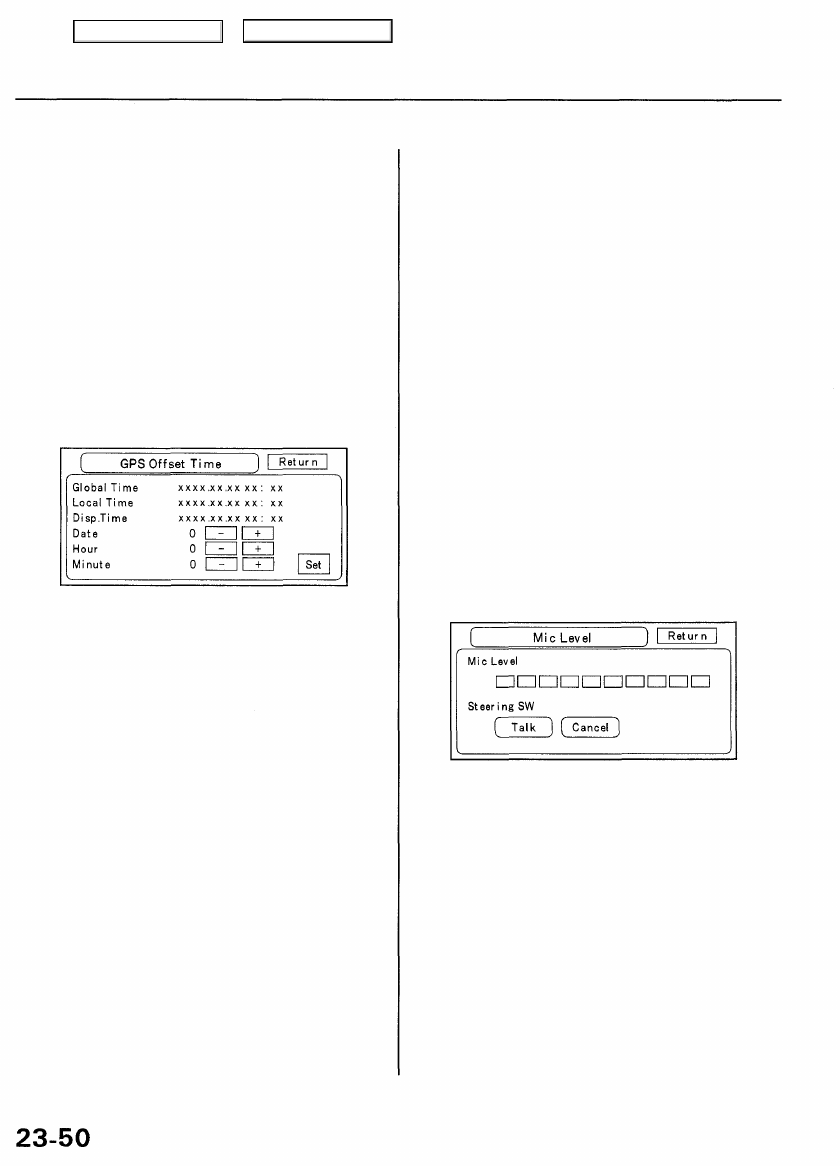

GPS Offset Time
This screen is for factory use only. It allows adjustment

of the GPS time. This display updates in real time.

• "GPS Time" is the time as received from the GPS

satellites. It is in Greenwich Mean Time (GMT).

• "System Time" is the internal time used by the navi-

gation unit to calculate your position on the map.

It is also in Greenwich Mean Time (GMT).

• "Display Time" is the time shown on Setup screen 2

"Adjust Time Zone/Clock", and reflects any changes

due to daylight savings time or time adjustments
entered by the customer.

• Date, Hour, Minute, and "Set" buttons should not be

used.

Mic Level
This diagnostic allows you to independently test the

microphone and the TALK and BACK buttons on the

steering wheel (voice control switch). The microphone
and voice control switch are used to activate the voice
control system. The microphone is located near the map

light in the ceiling. It is directional, and works best if the

voice is coming from the drivers seat.

• Press the TALK button on the steering wheel, and in a

normal voice say "testing". The TALK indicator on

the screen should momentarily become green, and
the text "Now Recording..." should appear in yellow.

In addition, the Mic Level indicator should move at
least to the 6

th

 bar. If the Talk indicator on the screen

does not briefly become green, then check the wiring
from the steering wheel talk button to the navigation
unit. If there is no "Mic Level" movement when you
speak, then you should check the wire running from

the microphone to the control unit.

• Press the BACK button on the steering wheel. This

should cause the Cancel indicator on the screen to
momentarily become green. If it does not briefly
change to green, then check the wiring from the
steering wheel BACK button to the navigation unit.

Main Menu

Table of Contents

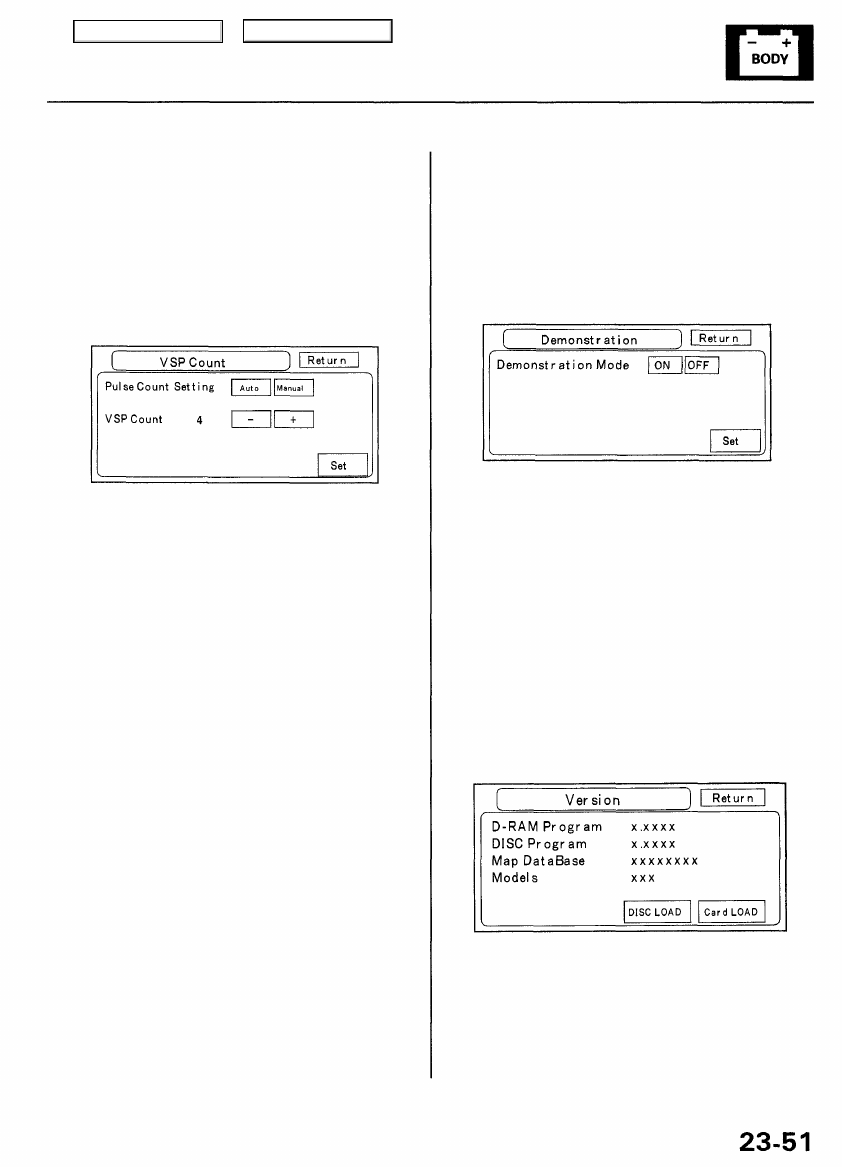

VSP Count
This screen displays the number of pulses per revolu-
tion of the tire. This is for factory use only, and should

not be changed.

• "Pulse Count Setting" should always be set to

"Auto"

• "VSP Count" should always be "4", and should never

be adjusted or set to any other value.

Demonstration

This screen is for factory use only, and should always be

set to "OFF". Occasionally this setting is turned "ON"

when vehicles are being used at Auto Shows or similar
events. Turning this feature on, allows the navigation
system to automatically follow a route to a destination
when the vehicle is stationary.

Version

This screen displays the current version of the program,

and allows the loading of a new version of the program
either from a CD/DVD or from a PC card.

The D-Ram Program version should always be greater
than or equal to the Disc Program version. The mapped

database version is the date of the database on the DVD.

The Model code is 23H, and is for factory use only.

Do not use either of the load buttons, unless instructed

to do so by the factory.

Main Menu

Table of Contents

Navigation System

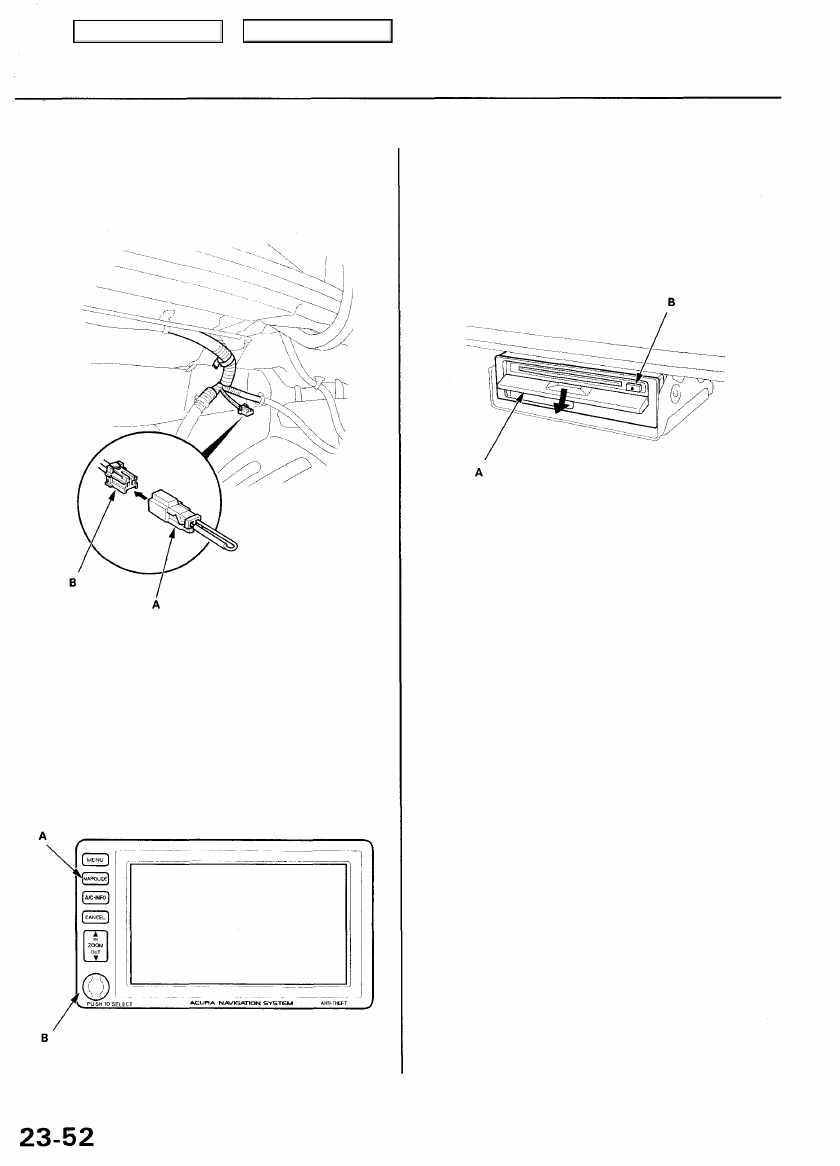

Forced Starting of Display

1. Pull back the front corner of the right trunk side trim..

2. Connect the SCS service connector (A) to the naviga-

tion service check connector (B).

3. Check that the diagnosis menu for the picture diagno-

sis starts up and then changes to the system link

menu.

4. If the display does not turn on, turn the ignition

switch OFF, press and hold the A/C-INFO button (A),
push and hold the joystick (B) up, then turn the igni-

tion switch to ACC (I).

NOTE: If the display fails to light, or the system link
screen is not displayed, refer to No picture is shown
on the display.

DVD-ROM Replacement

NOTE: When the DVD-ROM is re-inserted or replaced, a
map match must be done (see page

23-5

).

1. Turn the ignition switch ON (II).

2. Open the front cover (A) of the navigation unit.

3. Press the EJECT button (B).

4. Remove the DVD-ROM.

5. Insert the new DVD-ROM.

6. Close the front cover. Do not turn the ignition switch

OFF, until data is down loaded to navigation unit.

NOTE: After servicing, the front cover must be
closed. If you start up the navigation system with the

front cover open, the display will indicate.

"Navigation unit door is open or No DVD Disk
installed. Please check system".
