Yaw Rate Sensor
The yaw rate sensor (located in the navigation unit) detects the direction change (angular speed) of the vehicle. The sen-

sor is an oscillation gyro built into the navigation unit.

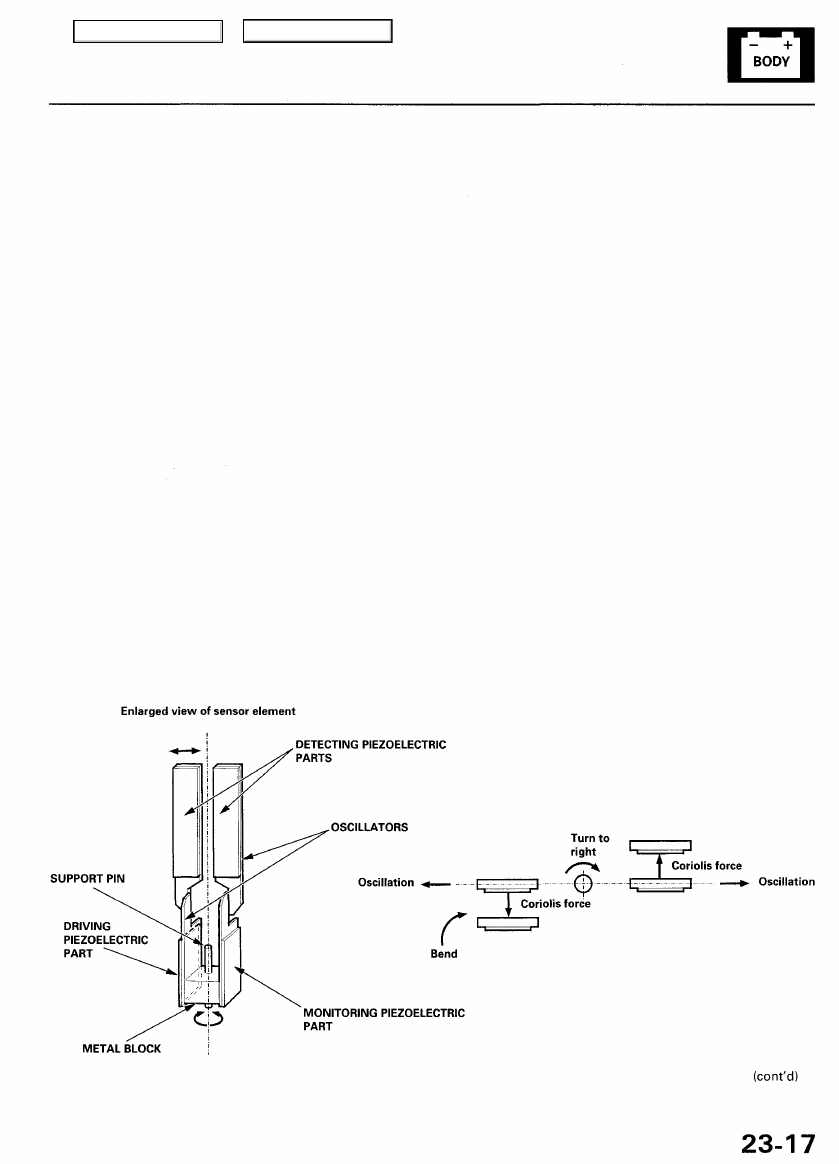

Sensor Element Structure
The sensor element is shaped like a tuning fork, and it consists of the piezoelectric parts, the metal block, and the support

pin. There are four piezoelectric parts: one to drive the oscillators, one to monitor and maintain the oscillation at a regular

frequency, and two to detect angular velocity. The two oscillators, which have a 90-degree twist in the center, are connect-
ed at the bottom by the metal block and supported by the support pin. A detection piezoelectric part is attached to the top
of each oscillator. The driving piezoelectric part is attached to the bottom of one oscillator, and the monitoring piezoelec-
tric part is attached to the bottom of the other oscillator.

Oscillation Gyro Principles
The piezoelectric parts have "electric/mechanical transfer characteristics." They bend vertically when voltage is applied to
both sides of the parts, and voltage is generated between both sides of the piezoelectric parts when they are bent by an
external force. The oscillation gyro functions by utilizing this characteristic of the piezoelectric parts and "Coriolis force."
(Coriolis force deflects moving objects as a result of the earth's rotation.) In the oscillation gyro, this force moves the sen-
sor element when angular velocity is applied.

Operation

1. The driving piezoelectric part oscillates the oscillator by repeatedly bending and returning when an AC voltage of 6 kHz

is applied to the part, The monitoring-side oscillator resonates because it is connected to the driving-side oscillator by

the metal block.

2. The monitoring piezoelectric part bends in proportion to the oscillation and outputs voltage (the monitor signal). The

navigation unit control circuit controls the drive signal to stabilize the monitor signal.

3. When the vehicle is stopped, the detecting piezoelectric parts oscillate right and left with the oscillators, but no signal is

output because the parts are not bent (no angular force).

4. When the vehicle turns to the right, the sensor element moves in a circular motion with the right oscillator bending for-

ward and the left oscillator bending rearward. The amount of forward/rearward bend varies according to the angular
velocity of the vehicle.

5. The detecting piezoelectric parts output voltage (the yaw rate signal) according to the amount of bend. The amount of

vehicle direction change is determined by measuring this voltage.

Main Menu

Table of Contents

System Description (cont'd)

Global Positioning System (GPS)
The Global Positioning System (GPS) enables the navigation system to determine the current position of the vehicle by

utilizing the signals transmitted from the satellites in orbit around the earth. The satellites transmit the satellite identifica-

tion signal, orbit information, transmission time signal, and other information. When the GPS receiver receives a signal
from three or more satellites simultaneously, it calculates the current position of the vehicle based on the distance to each
satellite and the satellite positions on their respective orbits.

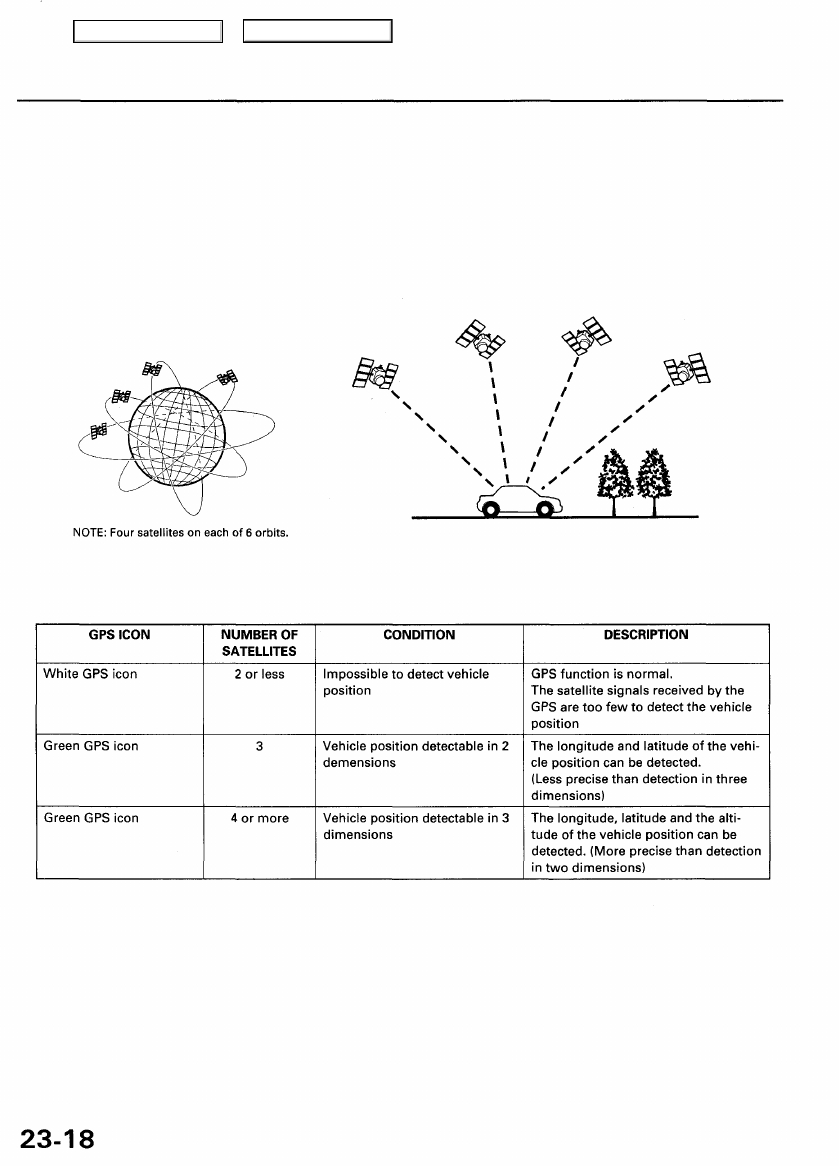

Position detection Image with GPS satellite

Navigation System

Precision of GPS
The precision of the GPS varies according to the number of satellites from which electric waves are received and the con-
trol condition. The precision is indicated by the color of the GPS icon shown on the upper right of the display.

GPS Antenna
The GPS antenna amplifies and transmits the signals received from the satellites to the GPS receiver.

GPS Receiver
The GPS receiver is built in the navigation unit. It calculates the vehicle position by receiving the signal from the GPS
antenna. The vehicle position and signal reception condition is transmitted from the GPS receiver to the navigation control

unit to adjust vehicle position.

Main Menu

Table of Contents

Navigation Unit

The navigation unit calculates the vehicle position and guides you to the destination. The unit performs map matching
correction, GPS correction, and distance tuning. It also controls the menu functions and the DVD-ROM drive, and inter-

prets voice commands. With control of all these items, the navigation unit makes the navigation picture signal, then it

transmits the signal to the display unit and audio driving instructions to the audio unit.

Calculation of Vehicle Position
The navigation unit calculates the vehicle position (the driving direction and the current position) by receiving the direc-
tional change signals from the yaw rate sensor and the travel distance signals from the vehicle speed pulse (VSP) sensor.

Map Matching Tuning
The map matching tuning is accomplished by indicating the vehicle position on the roads on the map. The map data
transmitted from the DVD-ROM is checked against the vehicle position data, and the vehicle position is indicated on the

nearest road. Map matching tuning does not occur when the vehicle travels on a road not shown on the map, or when the

vehicle position is far away from a road on the map.

GPS Tuning
The GPS tuning is accomplished by indicating the vehicle position as the GPS's vehicle position. The navigation unit com-

pares its calculated vehicle position data with the GPS vehicle position data. If there is a large difference between the two,

the indicated vehicle position is adjusted to the GPS vehicle position.

Distance Tuning
The distance tuning reduces the difference between the travel distance signal from the VSP and the distance data on the

map. The navigation unit compares its calculated vehicle position data with the GPS vehicle position data. The navigation
unit then decreases the tuning value when the vehicle position is always ahead of the GPS vehicle position, and it increas-
es the tuning value when the vehicle position is always behind the GPS vehicle position.

Route Guidance
The navigation unit can calculate different routes to a selected destination. You have five options:
• Direct Route - Calculate a route that is the most direct and will take the least tome.
• Easy Route - Calcute a route that minimizes the number of turns needed.
• Minimize Freeways - Calculate a route that avoids freeway travel. If that is not possible, keep the amount of freeway

travel to a minimum.

• Minimize Toll Roads - Calculate a route that avoids, or minimizes travel on toll roads.
• Maximize Freeways - Calculate a route that uses freeways as much as possible.

Audio Guidance
The navigation unit transmits audio driving instructions before entering an intersection or passing a junction.
The audio instructions come through the audio unit and the front speakers.

The front speakers are muted whenever the navigation system is giving guidance commands, and all of the speakers
when the voice control system is being used. When using OnStar, both the audio system and the navigation system are

muted, and the voice control switch (TALK and BACK buttons) is disabled.

DVD-ROM

The map data (including all scale rates) is stored in the DVD-ROM. The map date includes:
• Road distances, road widths, speed limits, traffic regulations, passing time at junction, distances to junctions, and the

driving instructions for audio guidance.

• Latitude and longitude GPS.

Main Menu

Table of Contents

Navigation System

System Description (cont'd)

Audio Unit
The audio unit receives the audio driving instructions from the navigation unit and transmits the instructions through the
front speakers even when the audio system is in use.

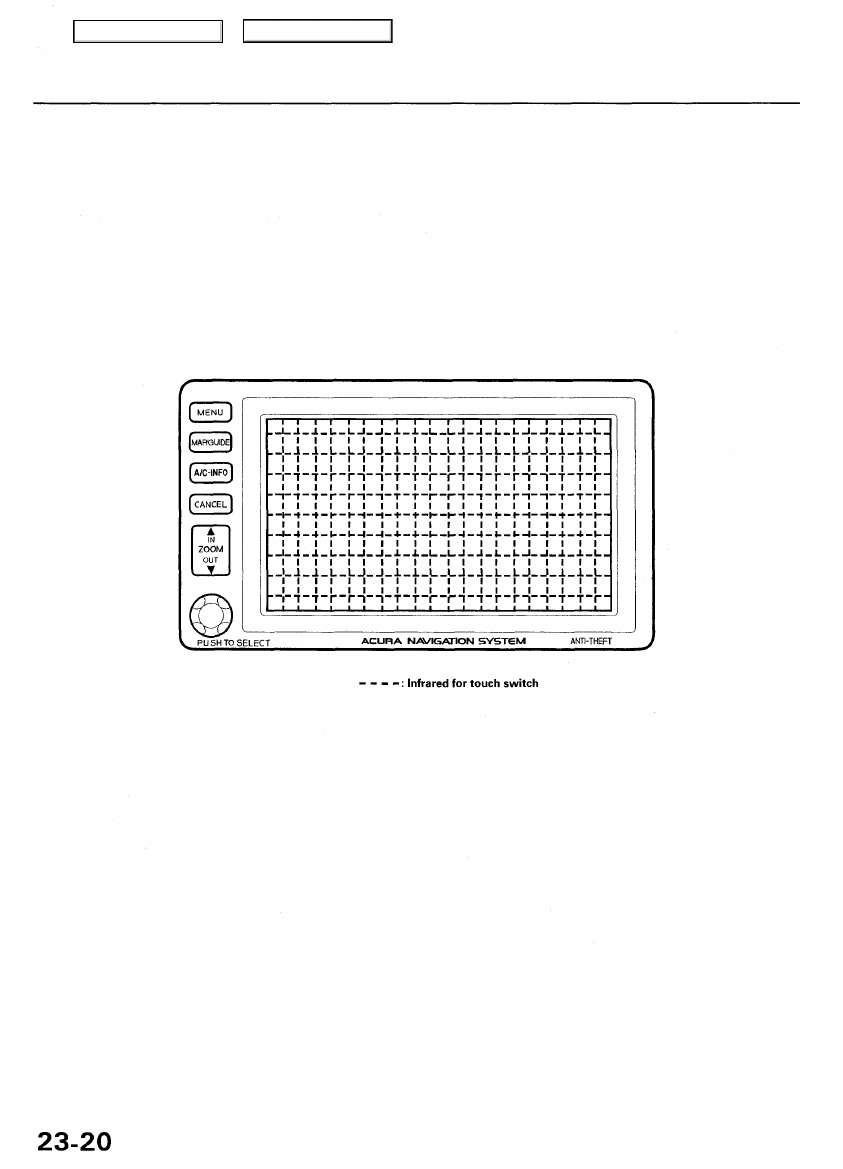

Display Unit

The display unit uses liquid crystal display (LCD). The LCD is a 7-inch-diagonal, thin film transistor (TFT), stripe type with
280,800 picture elements. The color film and fluorescent light are laid out on the back of the liquid crystal film. The touch

sensor on the front of the LCD is an infrared type with 20 vertical and 9 horizontal infrared rays to produce 180 sensing

points. The display unit transmits the signal from each operation key and the touch switches to the navigation unit.

Infrared rays

Microphone (Mic)
Receives voice commands and transmits them to the navigation unit for interpretation.

Talk Button (Voice Control Switch)
Activates the voice control system in the navigation unit to accept voice commands.

Back Button (Voice Control Switch)

Returns the display to the previous screen.
