Acura RL (1996-2004 year). Manual - part 291

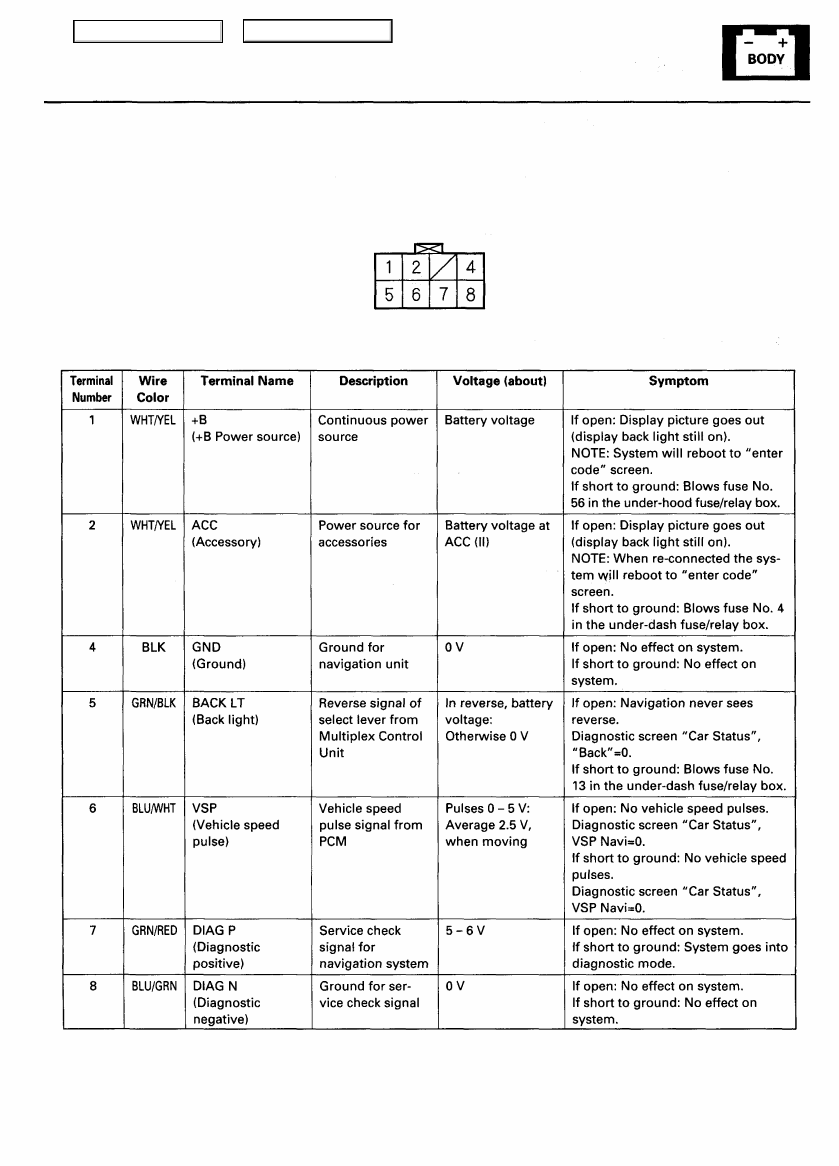

Navigation Unit Inputs and Outputs for Connector C (8P)

(cont'd)

23-9

Wire side of female terminals

Main Menu

Table of Contents

Navigation System

System Description (cont'd)

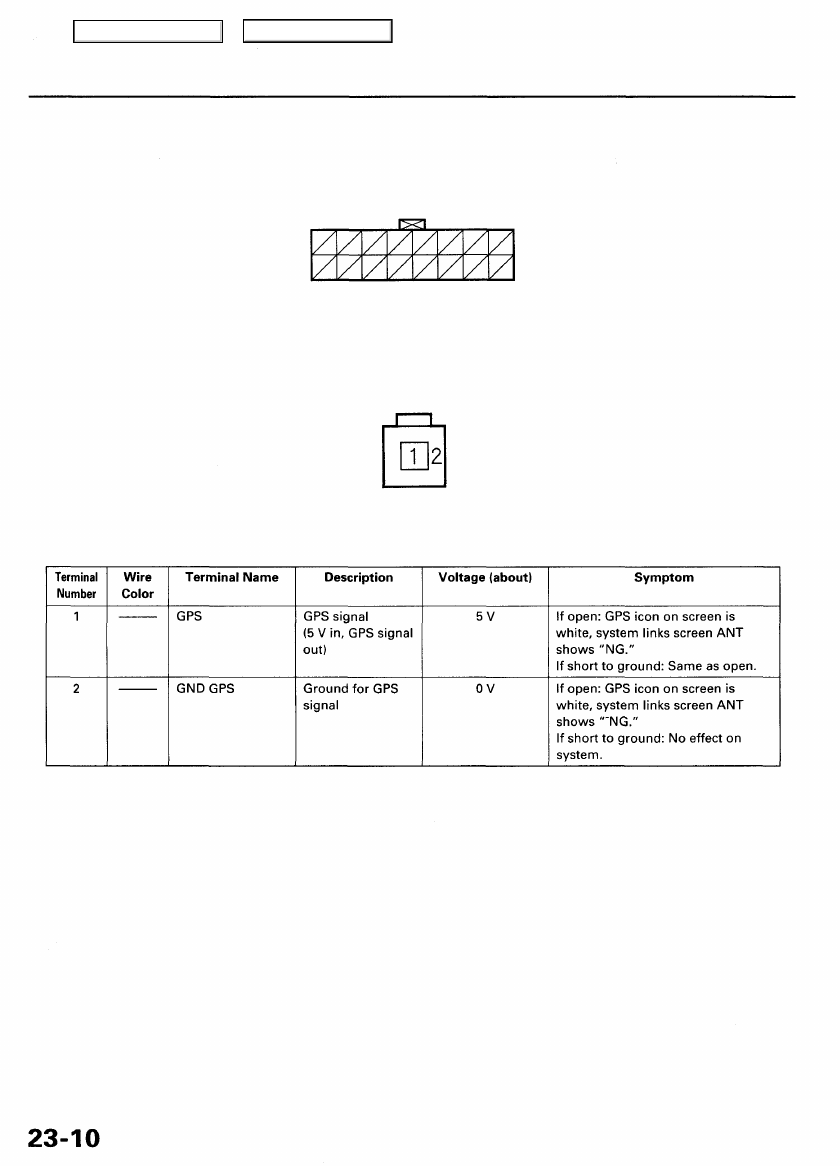

Navigation Unit Inputs and Outputs for Connector D (16P) (Not used)

Navigation Unit Inputs and Outputs for Connector E (2P)

Wire side of female terminals

Main Menu

Table of Contents

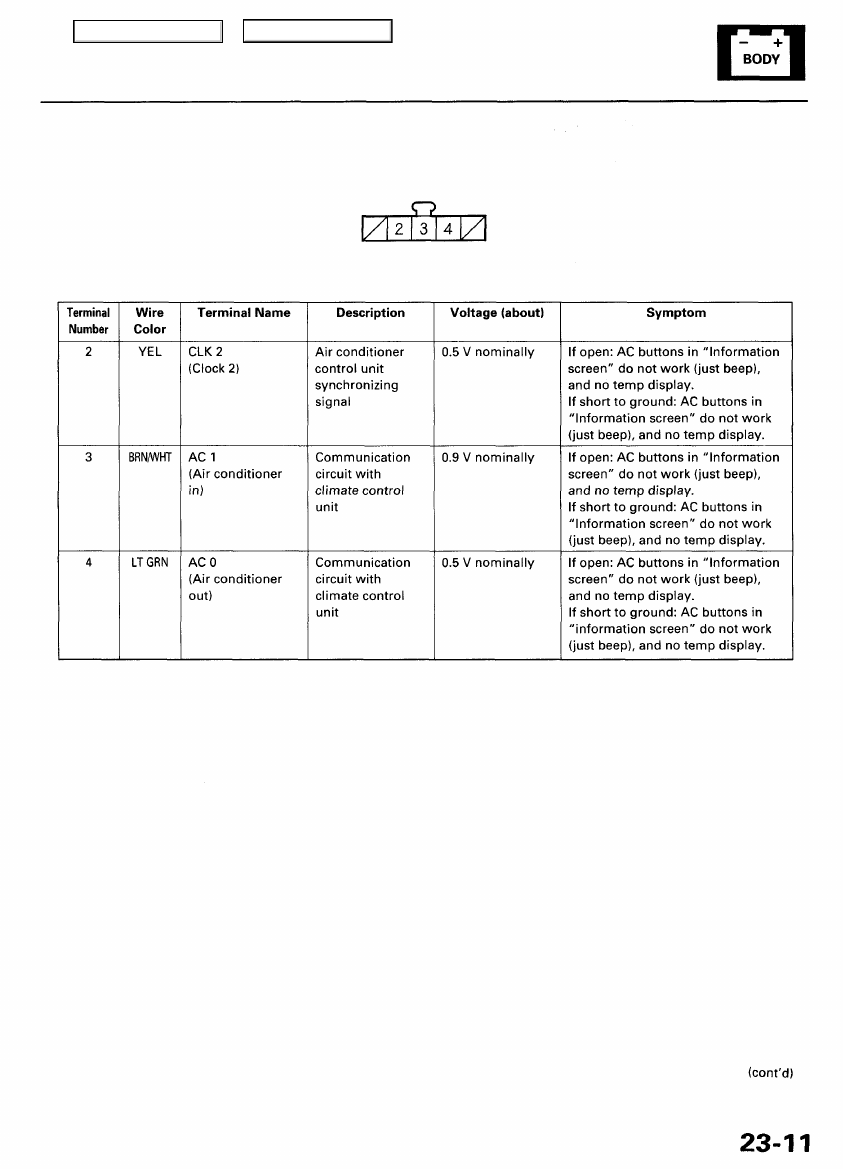

Display Unit Inputs and Outputs for Connector A (5P)

Wire side of female terminals

Main Menu

Table of Contents

Navigation System

System Description (cont'd)

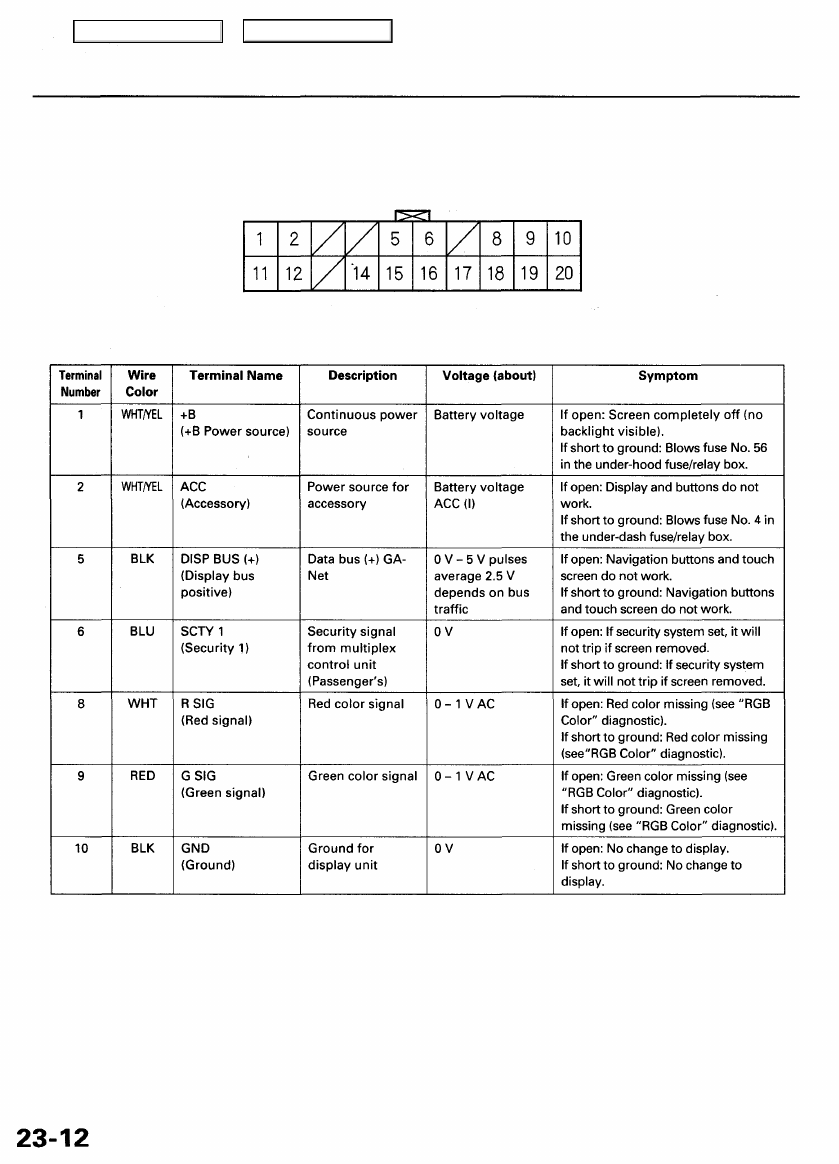

Display Unit Inputs and Outputs for Connector B (20P)

Wire side of female terminals
