Acura RL (1996-2004 year). Manual - part 239

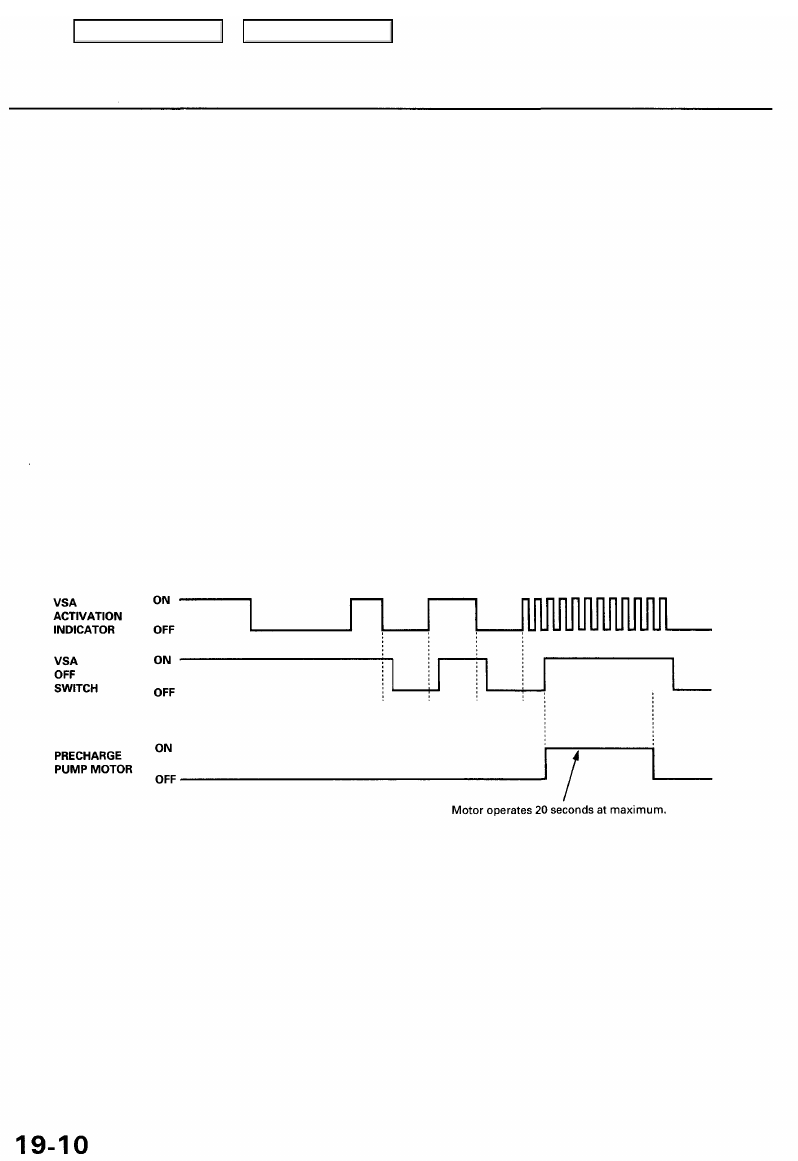

Precharge Brake Line Bleeding

1. Connect the SCS service connector to the service check connector (2P) located under the glove box.

2. Press the parking brake pedal.

3. Press the VSA off switch, and hold it.

4. Turn the ignition switch ON (II).

5. Release the VSA off switch after the VSA activation indicator goes off twice.

6. Press the VSA off switch after the VSA activation indicator comes on.

7. Release the VSA off switch after the VSA activation indicator goes off.

8. Press the VSA off switch after the VSA activation indicator starts blinking.

9. Release the VSA off switch after the precharge pump motor stops running.

10. Turn the ignition switch OFF, then repeat steps 2 through 10 four times.

Main Menu

Table of Contents

Mirrors

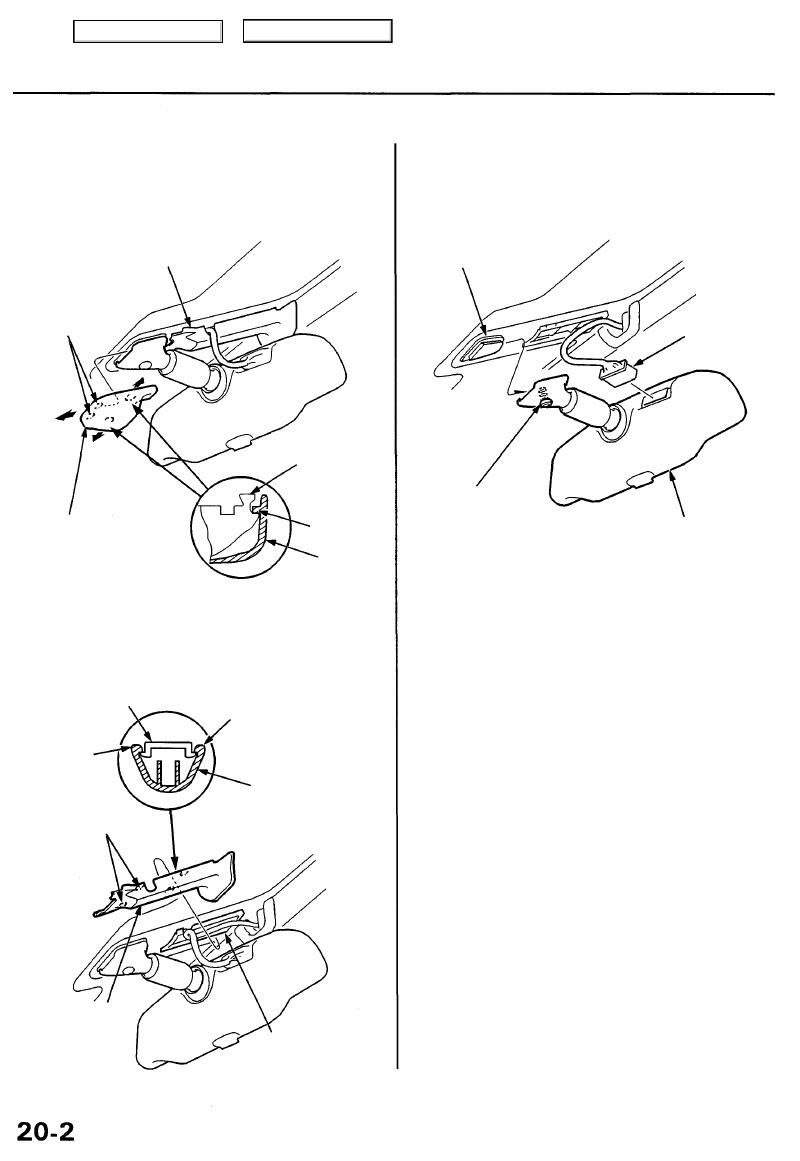

Rearview Mirror Removal - with OnStar System

1. Carefully remove the rearview mirror base lower

cover with a flat-tip screwdriver.

CAUTION: When prying with a flat-tip screwdriver,
wrap it with protective tape to prevent damage.

REARVIEW MIRROR
HARNESS UPPER
COVER

HOOKS

REARVIEW MIRROR
BASE LOWER COVER

HOOK

LOWER
COVER

2. Carefully remove the rearview mirror harness upper

cover with a flat-tip screwdriver.

CAUTION: When prying with a flat-tip screwdriver,
wrap it with protective tape to prevent damage.

HARNESS COVER

CLIP

HOOK

HOOK

UPPER

COVER

REARVIEW MIRROR
HARNESS UPPER
COVER

REARVIEW MIRROR
HARNESS COVER
CLIP

3. Disconnect the connector, and loosen the screw

with a Torx T20 bit, then slide the rearview mirror

rearward and off the lug.

LUG

CONNECTOR

SCREW
5

 x

 0.8 mm

2.8 N-m (0.29 kgf-m,
2.1 Ibf-ft)

Loosen.

REARVIEW MIRROR

4. Install the mirror in the reverse order of removal.

NOTE:
• Before installing the mirror, remove the Torx

screw, and apply liquid thread lock to it.

• Make sure the connector is plugged in properly.

HOOKS

REARVIEW
MIRROR
BASE

Main Menu

Table of Contents

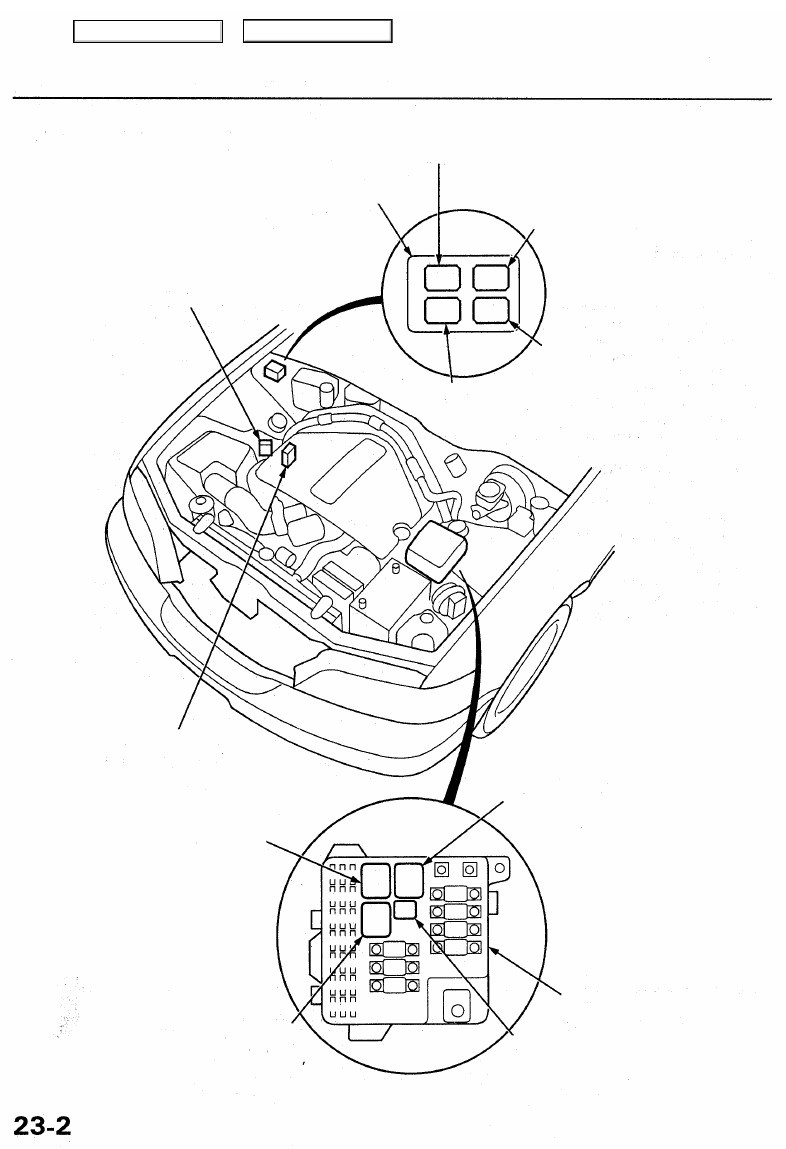

Relay and Control Unit Locations

Engine Compartment

UNDER-HOOD RELAY,
BOX B

IGNITION CONTROL
MODULE (ICM)

CIGARETTE LIGHTER RELAY

- FRONT SEAT HEATER RELAY

('96 - 97 models)

- DRIVER'S POWER WINDOW MOTOR RELAY A

('98 - 01 models)

• HORN RELAY

('96 - 97 models)

• POWER WINDOW MASTER SWITCH

RELAY ('98 - 02 models)

SPARK PLUG VOLTAGE
DETECTION MODULE

• HEADLIGHT RELAY

('96 - 98 models)

• HEADLIGHT

LOW BEAM RELAY
('99 - 02 models)

• TAILLIGHT RELAY

('96 - 98 models)

• HEADLIGHT HIGH BEAM RELAY

('99 - 02 models)

DIMMER RELAY

UNDER-HOOD
FUSE/RELAY
BOX

DRIVER'S POWER WINDOW MOTOR RELAY B
('98 - 01 models)

• ABS PUMP MOTOR RELAY

('96 - 99 models)

• VSA FAIL-SAFE RELAY

('00 - 02 models)

Main Menu

Table of Contents

Power Door Locks

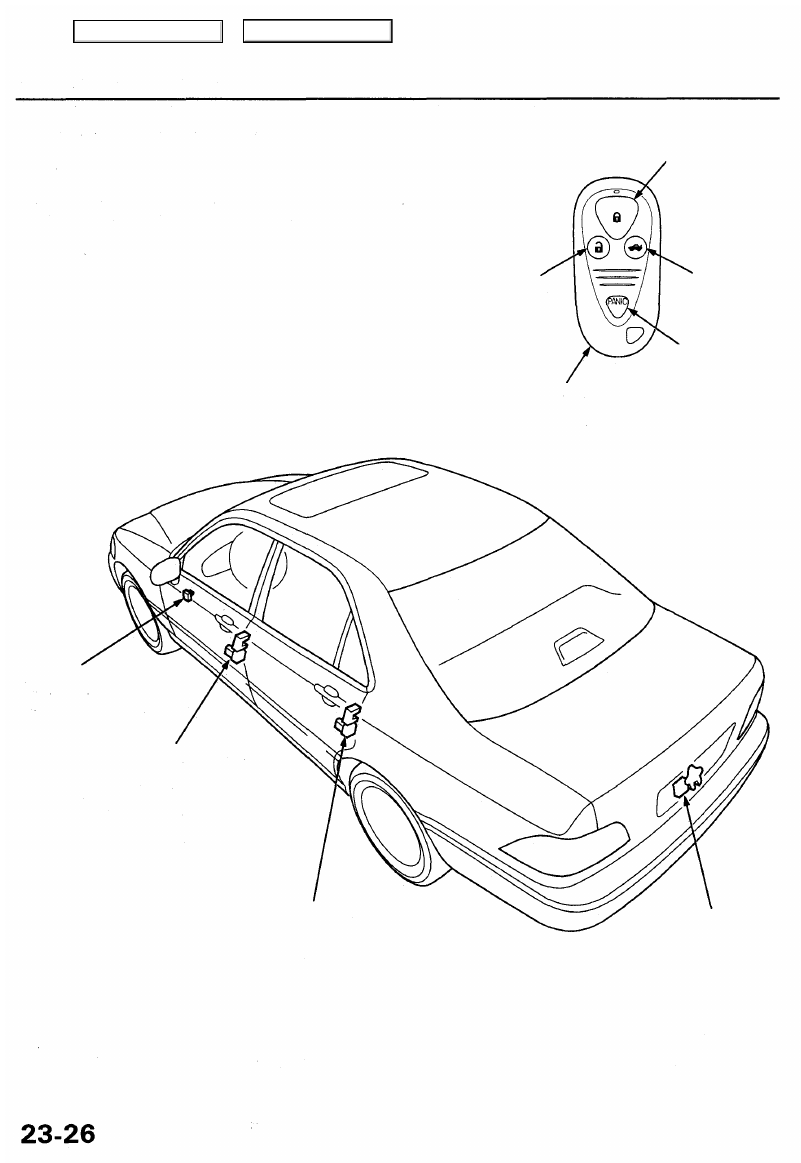

Component Location Index

'02 model:

NOTE: Refer to the '96 - 01 3.5RL Service Manual, P/N 61SZ305,

for the items not shown in this section.

UNLOCK BUTTON

LOCK BUTTON

TRUNK

BUTTON

PANIC BUTTON

TRANSMITTER
Test, page

23-34

Programming, page

23-34

DRIVER'S DOOR
LOCK SWITCH*
Test/Replacement, page

23-295

DRIVER'S DOOR LOCK ACTUATOR
Test, page

23-293

Replacement,

section 20

DRIVER'S DOOR
KEY CYLINDER SWITCH*

Test, page

23-295

DRIVER'S DOOR LOCK*
KNOB SWITCH
Test, page

23-293

LEFT REAR DOOR LOCK ACTUATOR
Test, page

23-294

Replacement,

section 20

LEFT REAR DOOR LOCK
KNOB SWITCH*

Test, page

23-294

TRUNK LID OPENER
SOLENOID

*: You can also test the switches by using the self-diagnosis function (mode 2). (See page

23-252

 of the '96 - 01 3.5RL

Service Manual.)

Main Menu

Table of Contents
