Acura RL (1996-2004 year). Manual - part 28

Soft Chipping Guard Primer Coat

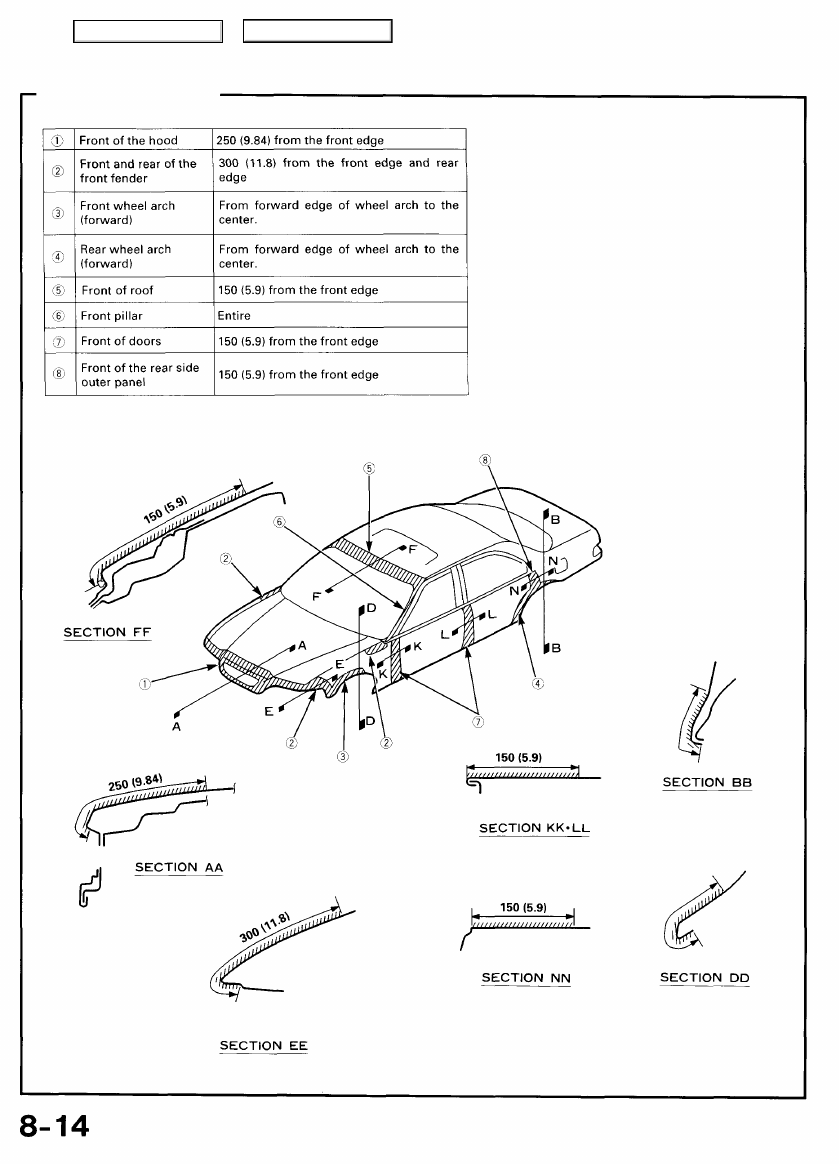

Coating Diagram

The diagram shows the areas to which soft

chipping primer is to be applied.

NOTE: Make sure to coat the flange on front

and rear wheel arches.

Unit: mm (in)

Main Menu

Table of Contents

Types of Soft Chipping Guard Primer (Reference)

Repair Materials and Tools

Gun and brushes:

• Spray gun

NOTE: Any gun having a tip of more than 1.0 mm

(0.04 in) in diameter may be used for spraying the

primer.

• Viscosity measure

Iwata-type (IMS) cup, Ford cup

• Beaker

1-2 (1.05-2.10 US. qt, 0.9-2 Imp. qt) in capacity

• Stirring stick

Tools:

• Air or double action sander

• Sandpaper .(#240-#400)

Thinner and cleaner:

• Use the thinner specified for the primer.

• Any commercially available lacquer thinner may be used

to clean the gun.

Materials:

• Use primers equivalent to the ones shown in Types of

Chipping Guard Primer (Reference).

• Make sure to keep the thickness of the coat at 20

microns.

Masking:

• Masking tape, paper, vinyl sheet and plate (veneer and

steel).

• Masking plates are not necessary when spraying in a

booth.

Protectors:

• Wear an approved respirator or dust mask, gloves,

safety goggles and other protective clothing.

• Rags.

• Most paints contain substances that are harmful if inhaled or swallowed. Read the paint label before opening the

container.

• Spray paint only in a well ventilated area.

• Cover spilled paint with sand, or wipe it up at once.

• Wear an approved respirator, gloves, eye protection and appropriate clothing when painting. Avoid contact with skin.

• If paint gets in your mouth or on your skin, rinse or wash thoroughly with water. If paint gets in your eyes, flush with

water and get prompt medical attention.

• Paint is flammable. Store it in a safe place, and keep it away from sparks, flames or cigarettes.

Main Menu

Table of Contents

Soft Chipping Guard Primer Coat

Coating Procedures

NOTE: This section covers the application of the soft

chipping primer to the replacement part.

1. Sanding the replacement part

Wear goggles or safety glasses to pre-

vent eye injury.

Sand the area to be painted with #240-#400 sand-

paper.

NOTE:

• Do not oversand the edges or corners of the part.

• Do not expose bare metal.

2. Air blowing/degreasing

NOTE: Measure the primer and hardener so they are in

correct ratio.

• Add the specified thinner to the mixture of hardener

and primer to attain the proper viscosity for spray-

ing.

2C 68'F (20'C) 18 sec 1

• These substances are not available in the USA Honda

recommends using DuPont's 123 Vinyl Coating, or

Sherwin-Williams' Vinyl Gravel Guard. Follow the

manufacturer's instructions for application.

• Use the following materials:

• Spies Hecker Permacron 4:1 Surfacer 4:1 (Herberts)

• Standox 2K 4:1 Special Filler (Herberts)

• Once mixed with the hardener and thinner, the

primer must be used within the times shown below.

• Do not use high air pressure; use only an ap-

proved, 210 kPa (2.1 kgf/cm

2

, 30 psi) air nozzle.

• Wear goggles or safety glasses to prevent eye

injury.

• Paint thinner is flammable. Store it in a safe

place, and keep it away from sparks, flames or

cigarettes.

Clean the surface with compressed air and wax and

grease remover.

3. Masking

• Place masking tape or paper around the surface to

be painted.

• Cover as wide an area as possible with tape or paper

to keep primer from spreading.

4. Spraying chipping guard primer

• Stir the primer thoroughly.

• Put the primer in a beaker and weigh the needed

amount of primer to be used.

• Mix the hardener into the primer, following the

manufacturer's instructions.

• Most paints contain substances that are harmful

if inhaled or swallowed. Read the paint label

before opening the container. Spray paint only in

a well ventilated area.

• Cover spilled paint with sand, or wipe it up at

once.

• Wear an approved respirator, gloves, eye protec-

tion and appropriate clothing when painting.

Avoid contact with skin.

• If paint gets in your mouth or on your skin, rinse

or wash thoroughly with water. If paint gets in

your eyes, flush with water and get prompt

medical attention.

• Paint is flammable. Store it in a safe place, and

keep it away from sparks, flames or cigarettes.

Main Menu

Table of Contents

7. Intermediate and Top coating

• Sand the chipping guard primer film with #280-

#400 sandpaper.

• Follow the intermediate/top coating procedures (see

pages

 8-9

 and

8-10

).

• Fill the gun's paint cup with the primer. Use a

strainer when pouring the primer into the cup.

• Primer should never be applied to a dirty or greasy

surface. Before spraying, blow dust and dirt off the

surface and clean with wax and grease remover.

(Method of spraying)

• Do not try to cover the surface with one heavy

coat. Apply several thin coats.

NOTE:

• Spray coat 4-5 coats to get 20 microns of thick-

ness, as one coat deposits 5-7 microns.

• Spray the primer at 250-300 kPa (2.5-3.0 kgf/

cm

2

, 35.6-42.7 psi) pressure. Spraying with im-

proper air pressure will cause imperfections.

• Open the gun 3-4 turns.

• Wipe up unwanted primer immediately with

thinner.

5. Cleaning spray gun

• After spraying, be sure to clean the spray gun

thoroughly with thinner or solvent.

• The gun will be perrnanently clogged if the primer is

allowed to dry.

6. Drying

• After spraying the chipping guard primer, air-dry for

7-10 minutes to evaporate the thinner in the

primer. Then dry it with infrared lamps at 176°F

(80°C) for 30-40 minutes.

NOTE: Insufficient baking may cause pinholes if the

primer coat is too thick.

• The temperature lamps and drying time

recommendations should be followed closely.

NOTE: The upper line of time shows specifications for High Primer Surfacer 2C, and the lower line Auto Primer Surfacer Mighty.
