Acura RL (1996-2004 year). Manual - part 25

Paint

General

The 4-coat • 4-bake (4C•4B) paint finish gives the Acura 3.5RL a deep gloss and stunning finish, this manual provides information on

paint defect repair and refinishing.Throughout, the objective has been to explain in a simple yet comprehensive manner the basic

items you should know about paint repairs. Select the correct material for the defect and repaint or refinish in the correct manner as

described in this manual.

• Most paints contain substances that are harmful if inhaled or swallowed. Read the paint label before opening the

container. Spray paint only in a well ventilated area.

• Cover spilled paint with sand, or wipe it up at once.

• Wear an approved respirator, gloves, eye protection and appropriate clothing when painting. Avoid contact with skin.

• If paint gets in your mouth or on your skin, rinse or wash thoroughly with water. If paint gets in your eyes, flush with

water and get prompt medical attention.

• Paint is flammable. Store it in a safe place, and keep it away from sparks, flames or cigarettes.

Basic Rules in Repairing a 4C•4B paint finish

To repair paint damage, always use the 2-part acrylic urethane paints designated; polish and bake each of the four coats,

as in production, to maintain the original film thickness, and to assure the same quality as the original finish.

Outline of Factory Painting Process:

Features in Each Work Process

1. Pretreatment and Electrodeposition

In the pretreatment process, the entire body is degreased, cleaned, and coated with zinc phosphate by dipping after being. After

the body has been cleaned with pure water, it is placed in an electrolytic bath of soluble primer (Cationic Electrodeposition). This

produces a thorough corrosion inhibiting coating on the inner surfaces and corners of the body, pillars, sills panel joints.

Chipping primer is then applied to the most susceptible area (see page

8-14

)

2. intermediate coat 1

The intermediate coat 1 is applied to the prepared surface in for further protection against damages.

3. Intermediate coat 2

The intermediate coat is matched to the color of the top coat.

4. Top coat

Enamel paint and either polyester or acrylic resin paint is used in the top coat for higher solidity, smoothness, brightness, and

weather resistance.

Sectional View of Paint Coats:

Main Menu

Table of Contents

Paint

Intermediate Coat Colors

The intermediate coat will determine the color and quality of the paint finish (smoothness, gloss, brightness and thickness). Be sure

to follow mixing instructions explicitly and measure the paint accurately.

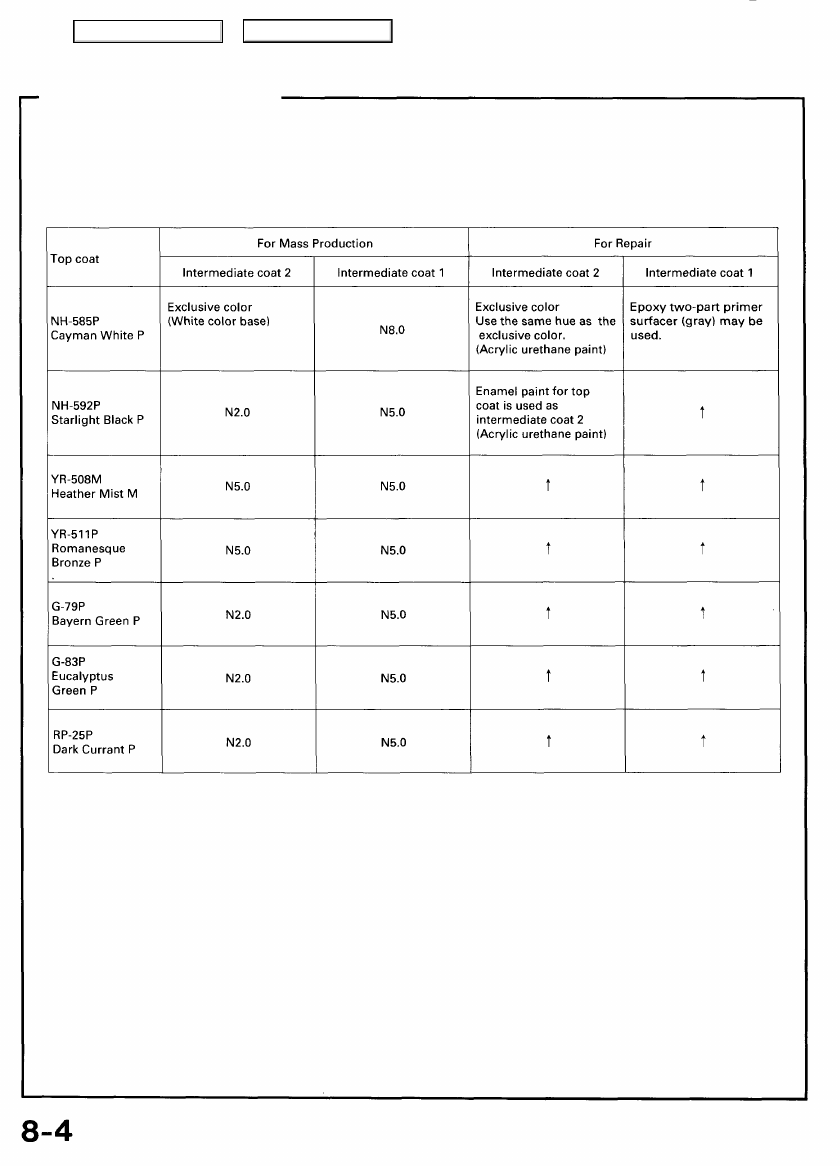

Combination Table:

P: Pearl

M : Metallic

N8.0 : White

N5.0 : Dark gray-1

N2.0 : Dark gray-2

Main Menu

Table of Contents

Paint Refinishing

Paint damage can appear in any form. Before making a repair, check the damaged area carefully, and determine the procedure best

suited to the type. The following relates paint refinishing methods to various types of paint damage of damage or defects.

Defects and Refinishing Processes

• Ventilate when spraying paint. Most paint contains

substances that are harmful if inhaled or swallowed.

Read the paint label before opening the paint contain-

er.

• Avoid contact with skin. Wear an approved

respirator, gloves, eye protection and appropriate

clothing when painting.

• Paint is flammable. Store it in a safe place, and keep

it away from sparks, flames or cigarettes.

A. Damage or defects that have gone through to the

metal surface

Rusting or deformation:

Steps:

Featheredge the damaged area.

Prepare the metal surface.

Apply a chemical coating to metal surface.

Metal conditioner, Precoat, A.C.P treatment

Apply an undercoat (primer surfacer)

Apply intermediate coat 1  ( s u r f a c e r and primer

surfacer)

Apply an intermediate coat 2 (color matched to top

enamel paint).

NH-585P:lntermediate coat 2

(Use exclusive color paint)

Apply top coat (body color paint).

Metallic color: Metallic enamel paint + Clear top coat

Pearl color: Pearl enamel paint + Clear top coat

NH-592P/G-79P: Clear top coat (Use scratch resistant

clear coat)

B. Damage or defects up to undercoat or intermediate

coat 1

External damage or blisters:

(1) Perform Steps through under Item A.

NH-585P:

Damage or defects up to intermediate coat 2

External damage

(1) Perform steps through under Item A.

C. Damage or defects that have not gone through to

intermediate coats (only in top coat)

Shallow scratches or score marks:

(1) If damage has gone through to the metallic paint and

pearl paint spray metallic enamel and pearl enamel,

then apply top coat wet on wet.

(2) If damage has not reached the metallic and pearl

color paints, but remained in the clear top coat polish

the damaged surface or spray only the clear top coat.

NOTE: Try to repair by polishing as much as possible if

the damage has not reached the metallic and pearl color

paints.

D. Replacement of Parts

-1 Welded parts

Rear side outer panel, etc.

(1) Perform Step through if the damaged area is

covered with filler or welded with reinforcement

plate.

(2) Perform steps and for undercoats except those

on joints (Intermediate coat 1 for replacement parts).

(3) On inner panels, apply paint to where the undercoat is

burned by heat of welding. Follow this with a rust

preventive treatment (see

section 7

).

-2 Single Parts

Painting of outer and inner hood, door, trunk, lid, etc.

Perform Steps and under Item A.

• Painting of inside of the front fender.

Only enamel top coat paint may be used:

Metallic enamel or Pearl enamel.

• After spraying enamel paint, perform rust preventive

treatment (apply inner or outer rust preventive agent).

Main Menu

Table of Contents

Paint

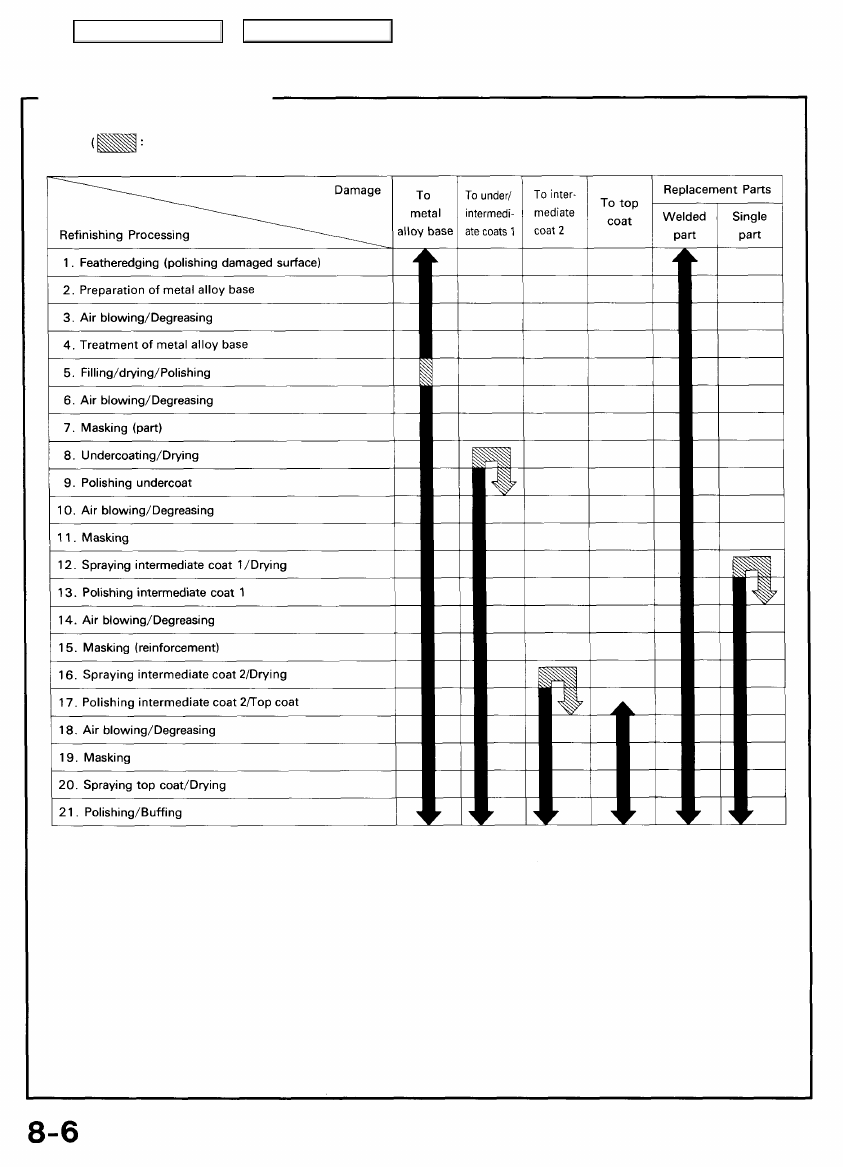

Refinishing Processes

Indicates steps which may be required according to the degree of damage)

NOTE:
