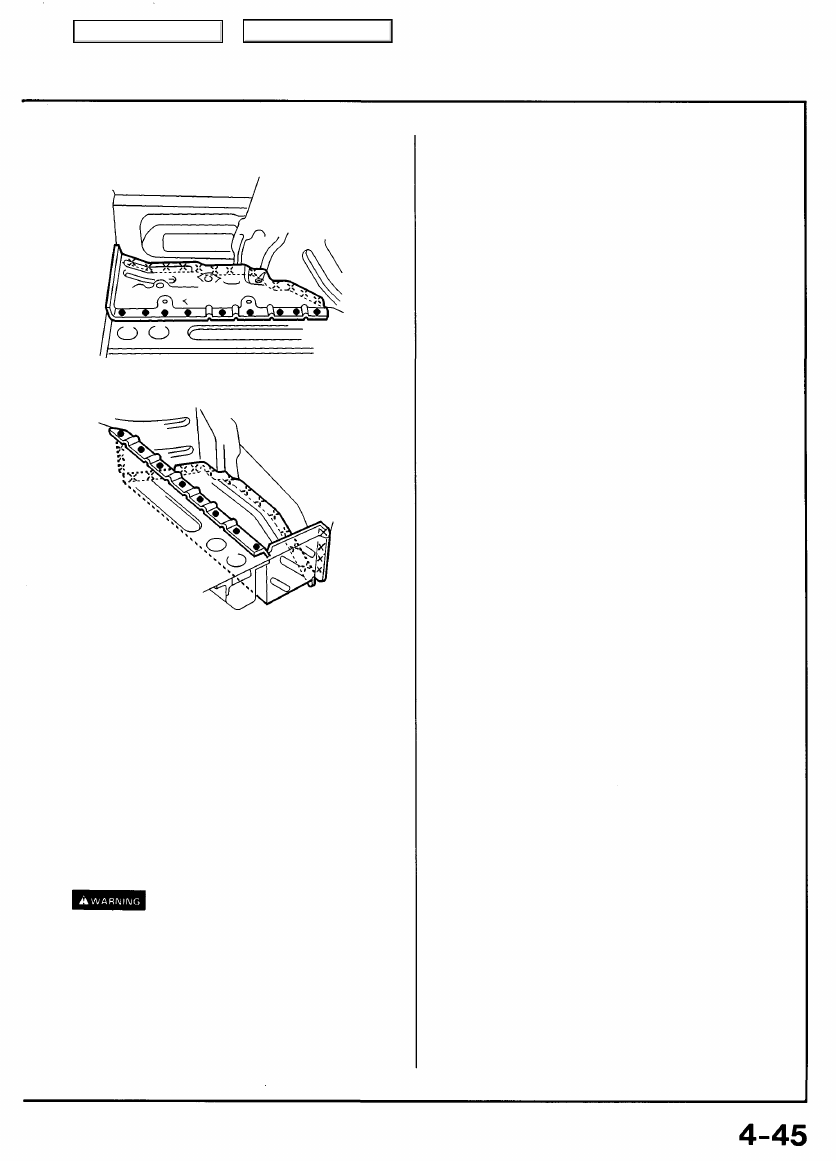

8. Mold the related parts.

• Remove the burrs from the spot weld or MIG weld

using a sander.

To prevent eye injury, wear goggles

or safety glasses whenever sanding, cutting or

grinding.

• Fill any holes made in the spot welded areas of the

flange by MIG or gas welding.

To prevent eye injury and burns

when welding, wear an approved welding helmet,

gloves and safety shoes.

9. Keep the body level.

Jack-up the body at the front and back. Place safety

stands at the four designated places of the side sill.

10. Check the position of the rear frames using the body

dimensional drawings (see

section 6

) and the position-

ing jig.

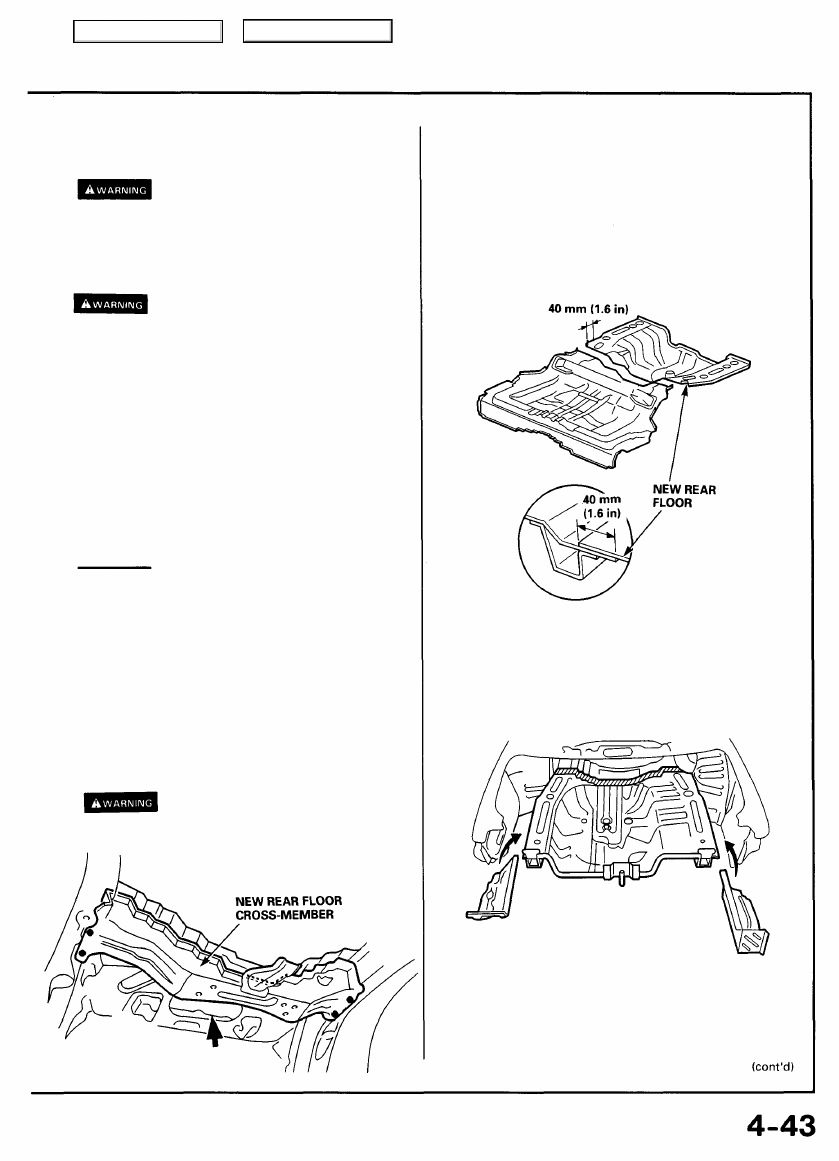

11. Set the new rear floor cross-member.

• Sand off undercoat from both sides of the areas to

be welded to expose the steel plate.

To prevent eye injury, wear goggles

or safety glasses whenever sanding, cutting or

grinding.

• Set the new rear floor cross-member in the original

position properly and place a jack under the rear floor

cross-member for support.

• Refer to the set position body dimensional drawings

(see

section 6

) for proper positioning of the rear floor

cross-member.

• Temporarily weld the mating surfaces with the rear

frame.

To prevent eye injury and burns

when welding, wear an approved welding helmet,

gloves and safety shoes.

14. Remove the new rear floor and floor pockets.

13. Clamp the new rear floor and floor pockets, and recheck

the position of the rear frames and rear floor cross-

member.

• Check the fuel tank strap positions.

12. Cut the new rear floor to align it with the body.

NOTE: Cut the new part so it overlaps the body side floor

by approximately 40 mm (1.6 in).

• Remove the undercoat from both sides of the areas

to be welded with a sander to expose the steel plate.

Main Menu

Table of Contents

Rear Floor/Rear Floor Cross-member

Replacement (cont'd)

15. Main weld the new rear floor cross-member.

To prevent eye injury and burns

when welding, wear an approved welding helmet,

gloves and safety shoes.

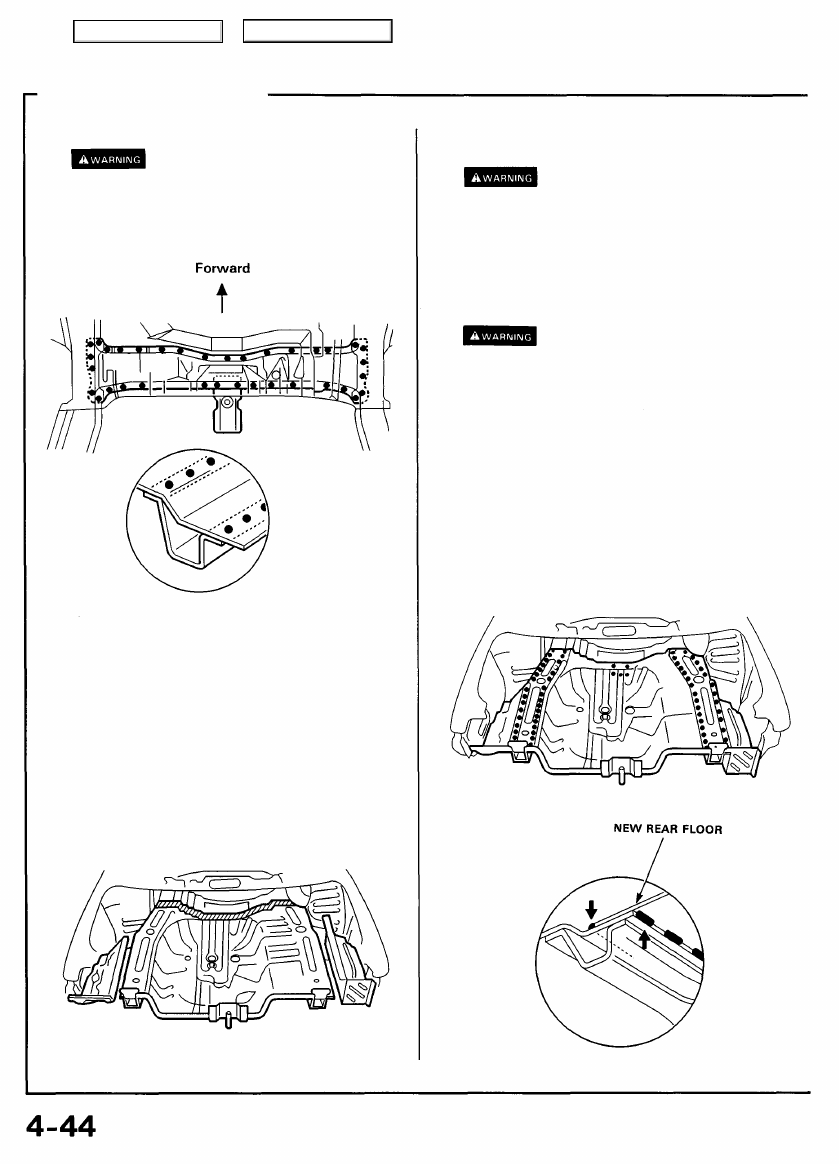

• MIG/plug weld the rear floor cross member from the

trunk compartment.

• Temporarily weld the mating surfaces with the rear

floor and floor pockets.

To prevent eye injury and burns

when welding, wear an approved welding helmet,

gloves and safety shoes.

• Check the rear panel position.

18. Perform the main welding.

To prevent eye injury and burns

when welding, wear an approved welding helmet,

gloves and safety shoes.

Spot welding:

Make 20% to 30% more spot welds than there were

holes drilled.

MIG welding:

• Drill the holes for welding the repair part.

• Check the rear frame position and weld the repair part

to the rear frames.

16. Finish the welding area.

• Roughly grind the welds in the trunk compartment

with a disc grinder. Be sure to leave the finishing

allowance this time.

NOTE: Take care not to grind excessively.

17. Set the new rear floor and floor pockets.

NOTE: Apply the spot sealer to the welding surface when

spot welding.

Main Menu

Table of Contents

• Weld the new floor pockets.

22. Apply the undercoat.

Apply anti-rust agent to the inside of the rear floor cross-

member, jack-up stiffener and jointed areas of the rear

floor (see

section 7

).

23. Weld the rear panel and install the related parts.

Install in the reverse order in which they were removed.

24. Inspect and clean.

• Measure the rear wheel alignment.
• Clean the inside of the trunk compartment.

• Weld the rear panel (see page

4-37

).

19. Finish the welded area.

Even out the welded area with a hammer and dolly, and

fit the flange surfaces closely together.

20. Apply the sealer.

Apply sealer at the overlapped area of the rear floor, and

the welded surfaces of the rear wheelhouse and rear end

inner panel. Seal gaps completely (see

section 5

).

21. Apply the paint.

See Paint Repair section.

• Ventilate when spraying paint. Most paint

contains substances that are harmful if inhaled

or swallowed. Read the paint label before

opening the paint container.

• Avoid contact with skin. Wear an approved

respirator, gloves, eye protection and appropriate

clothing when painting.

• Paint is flammable. Store it in a safe place, and

keep it away from sparks, flames or cigarettes.

Main Menu

Table of Contents

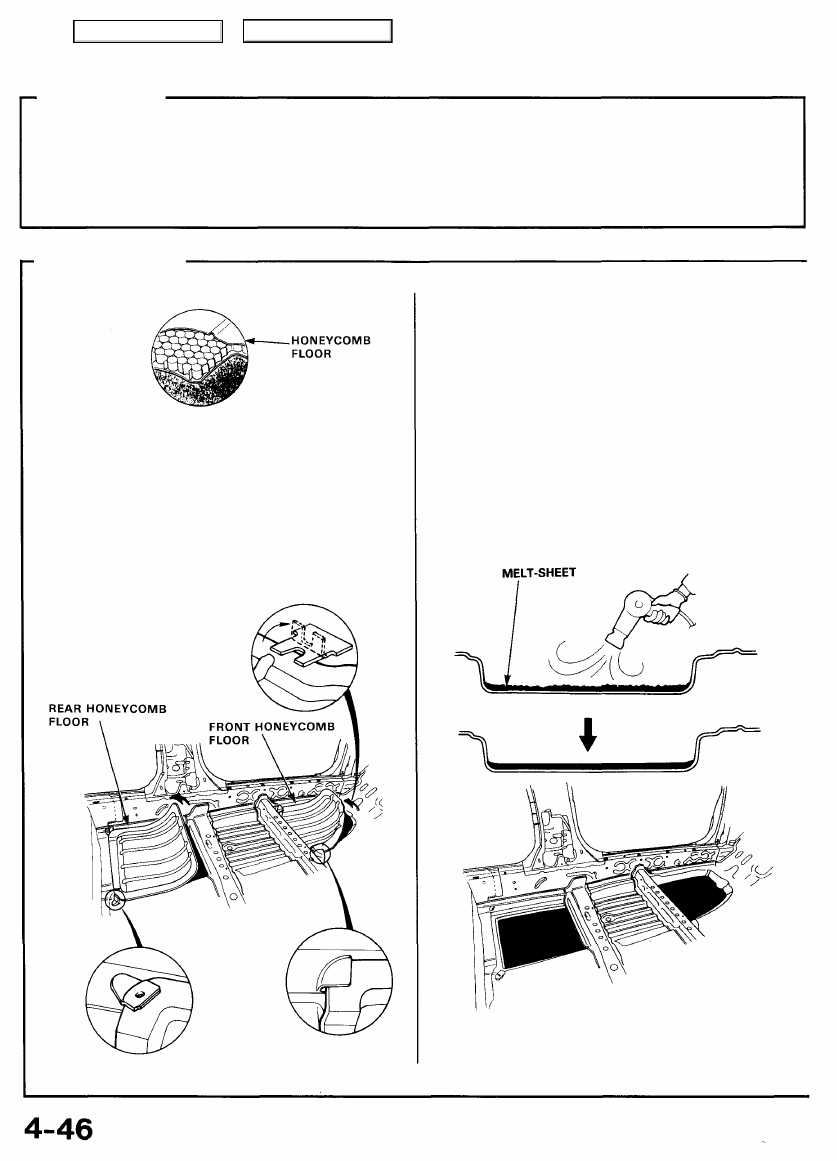

Honeycomb Floors

Description

NOTE: What is known as "honeycomb" construction is employed for the front floor. Properly designed and applied, it plays an

important role in maintaining the structural rigidity of that section of the car's floor. The honeycomb floor is installed with an epoxy

resin adhesive. Care must be exercised when installing a new honeycomb floor as seepage of water into the honeycomb

construction will adversely affect its performance.

Replacement

3. Flattening of melt-sheet.

• Heat the surface of the melt-sheet with a torch or heat

gun until it becomes soft and pliable.

• Finish the surface smooth and flat with a steel spat-

ula.

NOTE: In order to take full advantage of the honeycomb

floor, its face must contact the base fully.

CAUTION: Be careful not to burn the fittings inside

the passenger compartment when heating.

1. Remove the related parts.

• Front and rear seats.

• Carpet, others

2. Removal of honeycomb floors.

• Scrape off the dust sealer all the way around the

floor.

• Separate the floor from the body by using a pair of

pliers.
