Acura CSX. Manual - part 615

＋

＋

＋

＋

−

−

−

―――
―――

―――

＋

＊０６

＊０７

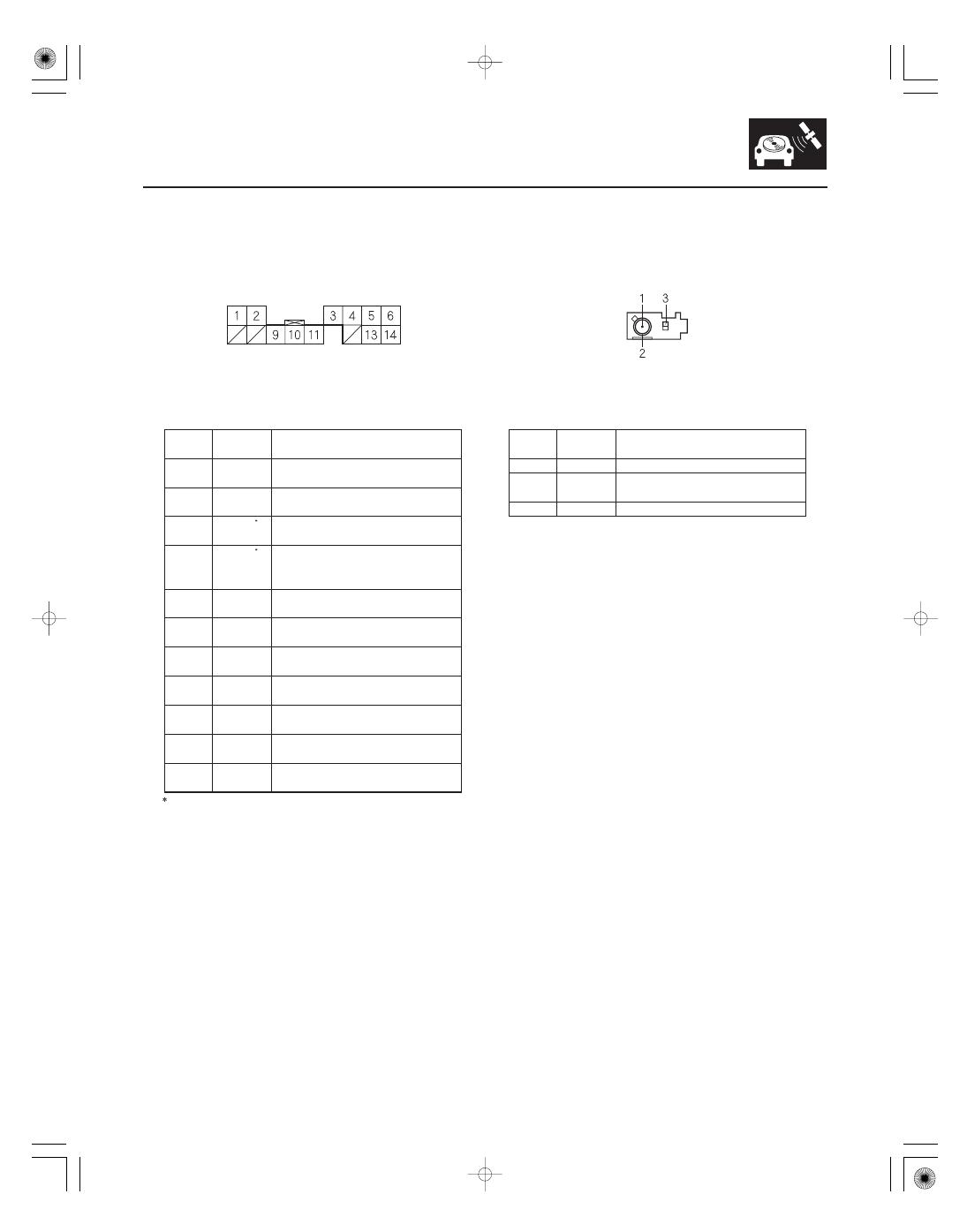

NAVIGATION UNIT CONNECTOR E (14P)

Cavity

Wire

Color

Connect to

NAVIGATION UNIT CONNECTOR G (3P)

Cavity

Wire

Color

Connect to

23-173

E1

BLU

XM receiver, USB adapter unit
(

B)

E2

LT BLU

XM receiver, USB adapter unit
(SYS ACC)

E3

BRN

Shield for terminals No. 9 and
No. 10 (GA-NET BUS SH)

E4

GRY

Shield for terminals No. 5,
No. 6, No. 13, and No. 14
(SAT SH GND)

E5

WHT

XM receiver, USB adapter unit
(AUDIO R

)

E6

RED

XM receiver, USB adapter unit
(AUDIO L

)

E9

BLU

XM receiver, USB adapter unit
(GA-NET BUS

)

E10

PNK

XM receiver, USB adapter unit
(GA-NET BUS

)

E11

BLK

XM receiver, USB adapter unit
(GA-NET GND)

E13

BLK

XM receiver, USB adapter unit
(AUDIO R

)

E14

GRN

XM receiver, USB adapter unit
(AUDIO L

)

: The shielded wires have a heat-shrink tube

insulating the outside of the wire. The color of the
insulating tube, typically black or dark gray, may
not match the color of the wire listed on the
schematic.

G1

AM/FM/XM antenna (RF IN)

G2

Shield for terminal No. 1
(RF SH)

G3

AM/FM/XM antenna (ANT

B)

Wire side of female terminals

Terminal side of female terminals

08/08/21 14:08:48 61SNR030_230_0176

＊０８

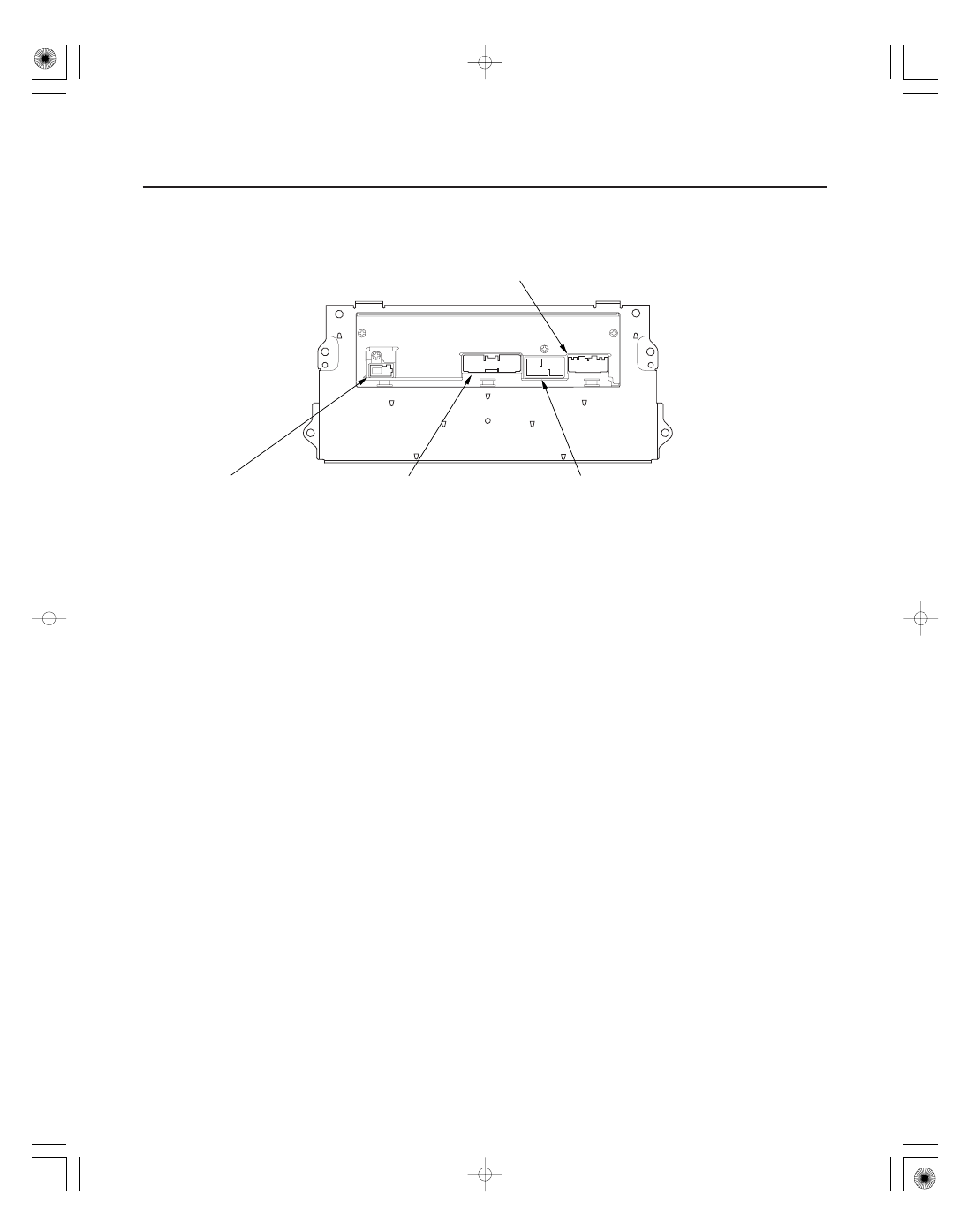

Without navigation

23-174

Audio System

AUDIO UNIT CONNECTOR B (20P)

AUDIO UNIT
CONNECTOR E (14P)

AUDIO UNIT
CONNECTOR A (17P)

AUDIO UNIT
CONNECTOR G (3P)

08/08/21 14:08:48 61SNR030_230_0177

−

−

−

−

−

−

＋

＋

＋

＋

＋

＋

＋

＊０９

＊１０

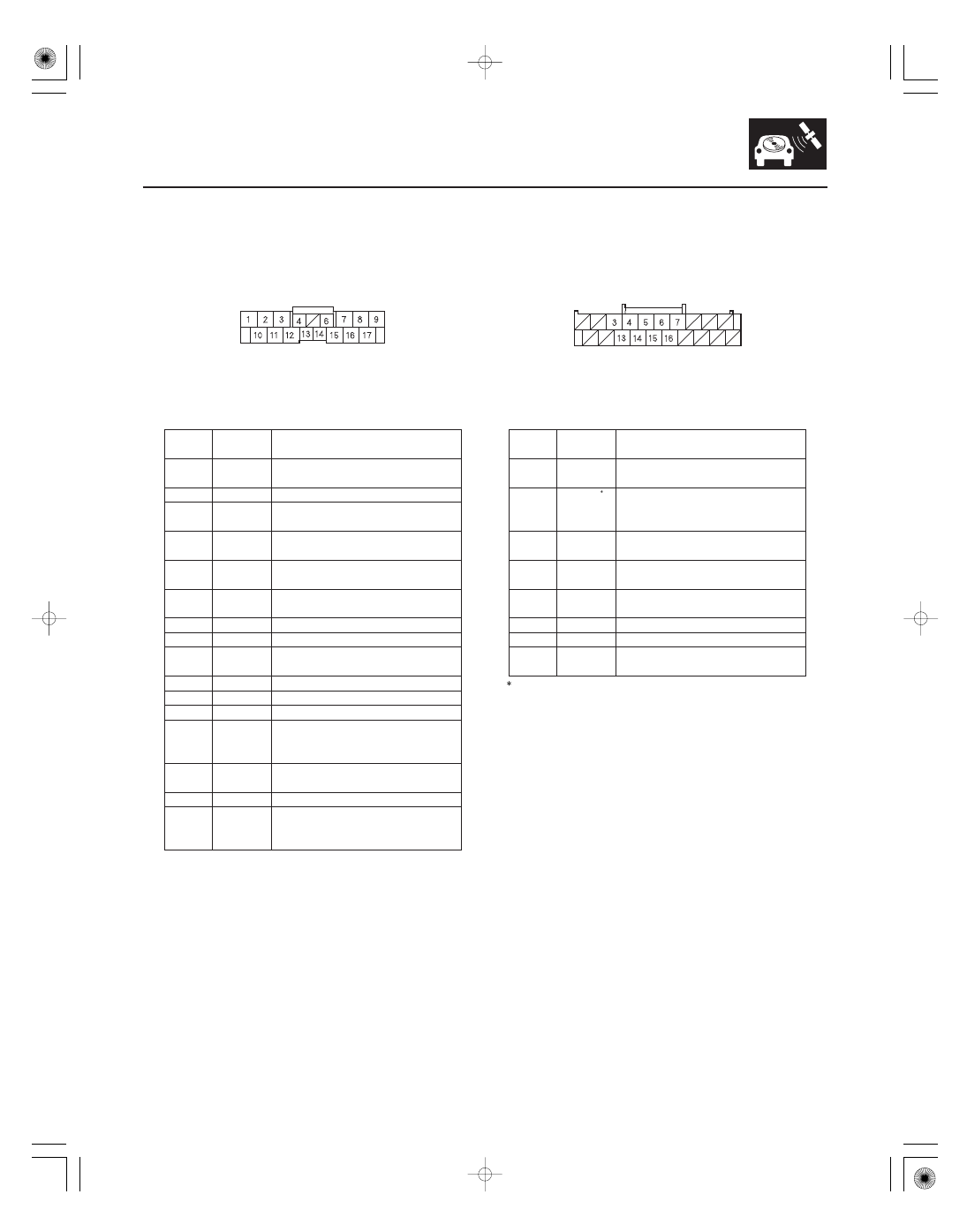

AUDIO UNIT CONNECTOR A (17P)

Cavity

Wire

Color

Connect to

AUDIO UNIT CONNECTOR B (20P)

Cavity

Wire

Color

Connect to

23-175

A1

RED

Dash lights brightness
controller

A2

BRN

Left rear speaker (

)

A3

PNK

Driver’s door speaker (

), Left

tweeter (

)

A4

GRN

Multiplex integrated control unit
(MICU) (SCTY RADIO)

A6

LT BLU

Multiplex integrated control unit
(MICU) (K-LINE)

A7

BRN

Front passenger’s door speaker
(

), Right tweeter (

)

A8

ORN

Right rear speaker (

)

A9

BLK

Body ground to G505 (GND)

A10

GRY

No. 14 (7.5 A) fuse in the under-
dash fuse/relay box (ILL

)

A11

YEL

Left rear speaker (

)

A12

LT GRN

Driver’s door speaker (

)

A13

BLU

ECM/PCM (VSP)

A14

PUR

No. 35 (7.5 A) fuse in the under-
dash fuse/relay box
(ACC RADIO)

A15

GRY

Front passenger’s door speaker
(

), Right tweeter (

)

A16

BLU

Right rear speaker (

)

A17

WHT

No. 23 (10 A) fuse in the under-
hood fuse/relay box
(

B BACK UP)

B3

BRN

Auxiliary jack assembly
(AUX S GND)

B4

GRY

Shield for terminals No. 3,
No. 5, No. 13, No. 14, and No.15
(AUX SH GND)

B5

BLU

Auxiliary jack assembly
(AUX GND)

B6

BRN

Audio remote switch
(AUDIO REMOTE GND)

B7

PNK

Audio remote switch
(AUDIO REMOTE SW)

B13

YEL

Auxiliary jack assembly (AUX L)

B14

GRN

Auxiliary jack assembly (AUX R)

B15

WHT

Auxiliary jack assembly
(AUX DET)

: The shielded wires have a heat-shrink tube

insulating the outside of the wire. The color of the
insulating tube, typically black or dark gray, may
not match the color of the wire listed on the
schematic.

Wire side of female terminals

Wire side of female terminals

08/08/21 14:08:48 61SNR030_230_0178

＋

＋

＋

＋

−

−

−

―――
―――

―――

＋

＊１１

＊１２

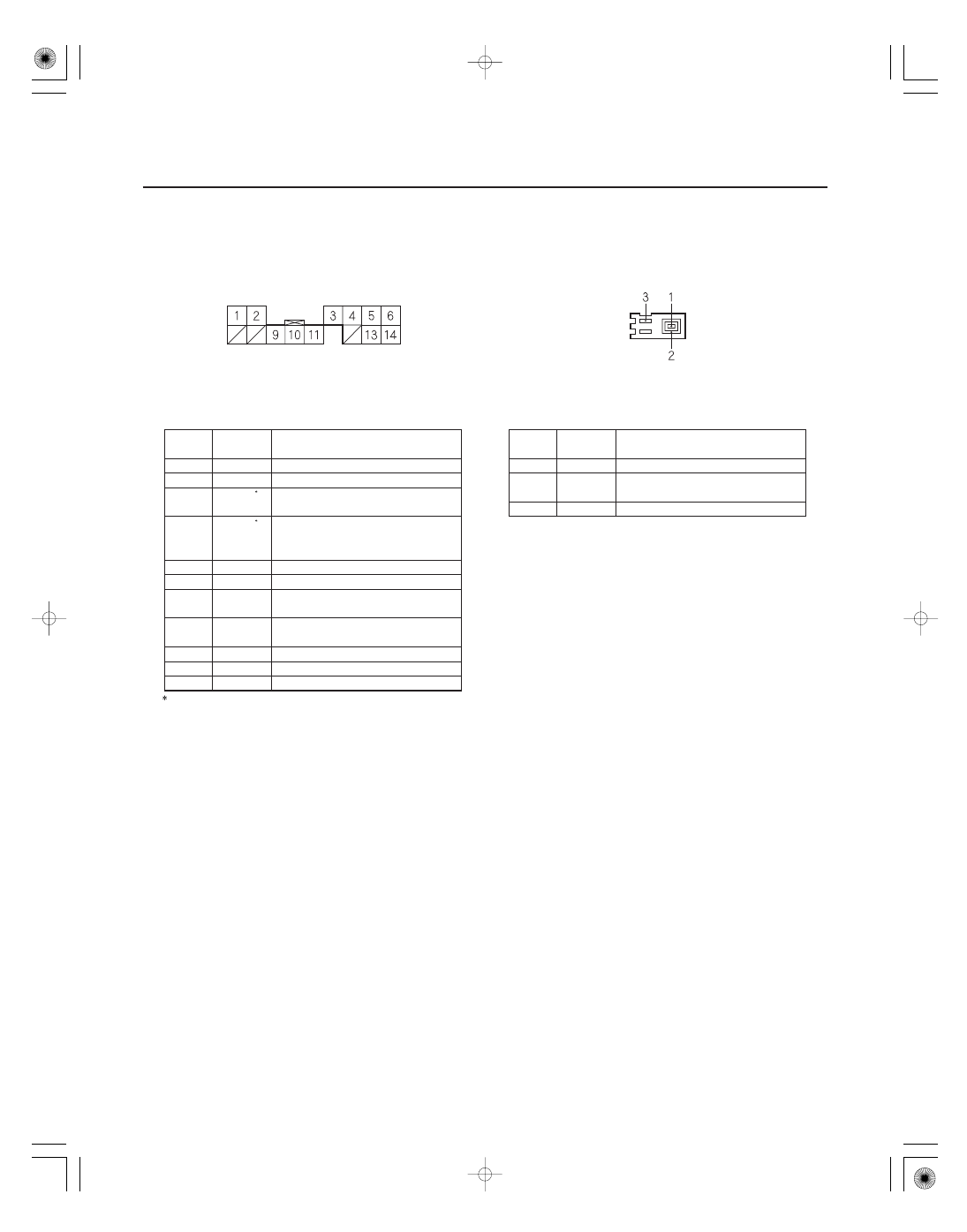

AUDIO UNIT CONNECTOR E (14P)

Cavity

Wire

Color

Connect to

AUDIO UNIT CONNECTOR G (3P)

Cavity

Wire

Color

Connect to

23-176

Audio System

E1

BLU

USB adapter unit (

B)

E2

LT BLU

USB adapter unit (SYS ACC)

E3

BRN

Shield for terminals No. 9 and
No. 10 (BUS SH GND)

E4

GRY

Shield for terminals No. 5,
No. 6, No. 13, and No. 14
(SAT SH GND)

E5

WHT

USB adapter unit (SAT R

)

E6

RED

USB adapter unit (SAT L

)

E9

BLU

USB adapter unit
(GA-NET BUS

)

E10

PNK

USB adapter unit
(GA-NET BUS

)

E11

BLK

USB adapter unit (GND)

E13

BLK

USB adapter unit (SAT R

)

E14

GRN

USB adapter unit (SAT L

)

: The shielded wires have a heat-shrink tube

insulating the outside of the wire. The color of the
insulating tube, typically black or dark gray, may
not match the color of the wire listed on the
schematic.

G1

AM/FM antenna (RF IN)

G2

Shield for terminal No. 1
(RF SH)

G3

AM/FM antenna (ANT

B)

Wire side of female terminals

Terminal side of female terminals

08/08/21 14:08:48 61SNR030_230_0179
