Horns

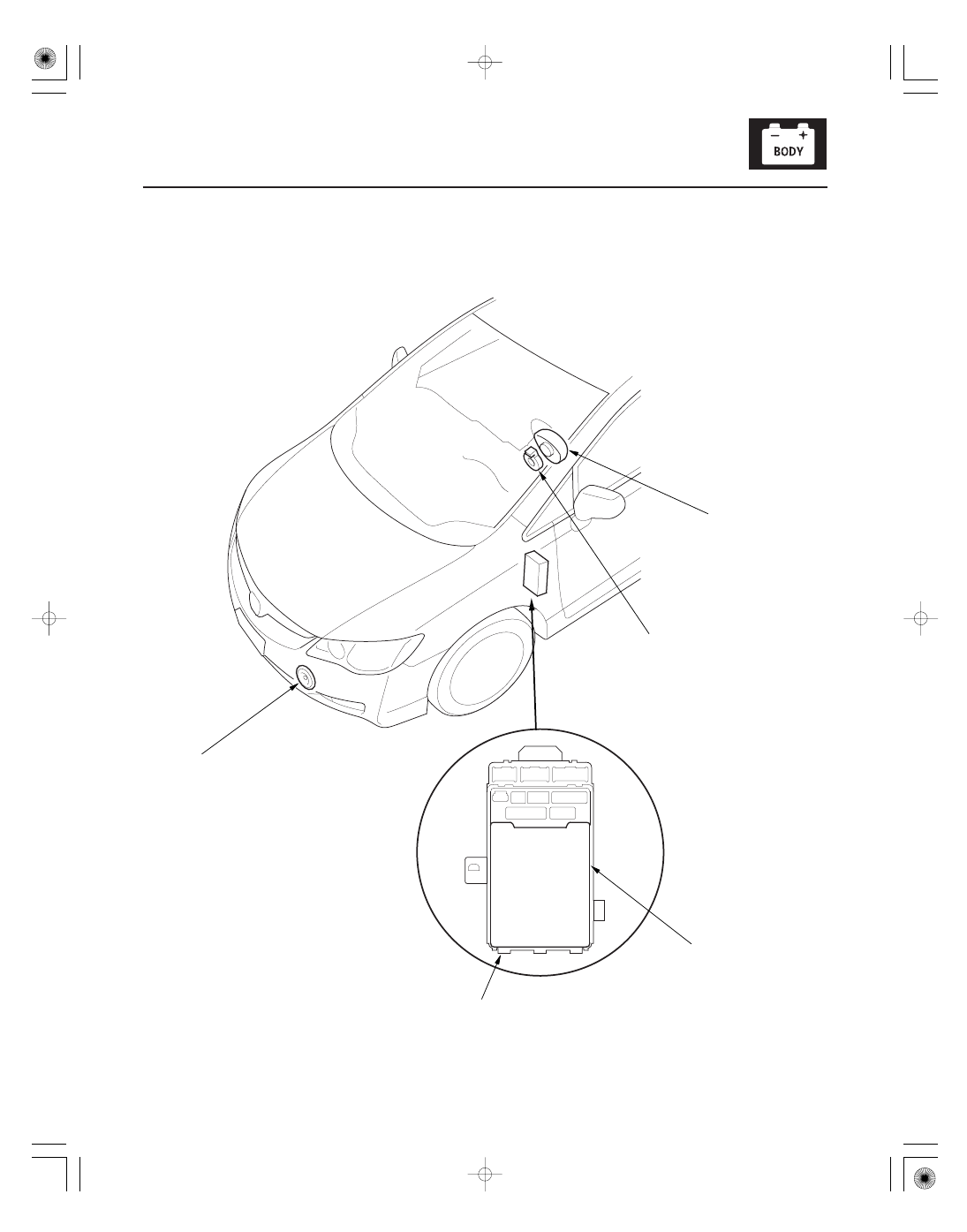

Component Location Index

HORN SWITCH

CABLE REEL

HORN RELAY CIRCUIT
(Built into the MICU)

HORN

UNDER-DASH FUSE/RELAY BOX

Test, page 22-147

Replacement, page 24-200

Test/Replacement, page 22-146

08/08/21 14:26:08 61SNR030_220_0147

＊０１

ＳＮＲ９Ａ００Ｊ２４２００００００００ＥＡＡＴ０１

０１

０２

ＳＮＲ９Ａ００Ｊ２４２０００３２４３１ＦＨＡＴ０２

22-146

22-146

Horns

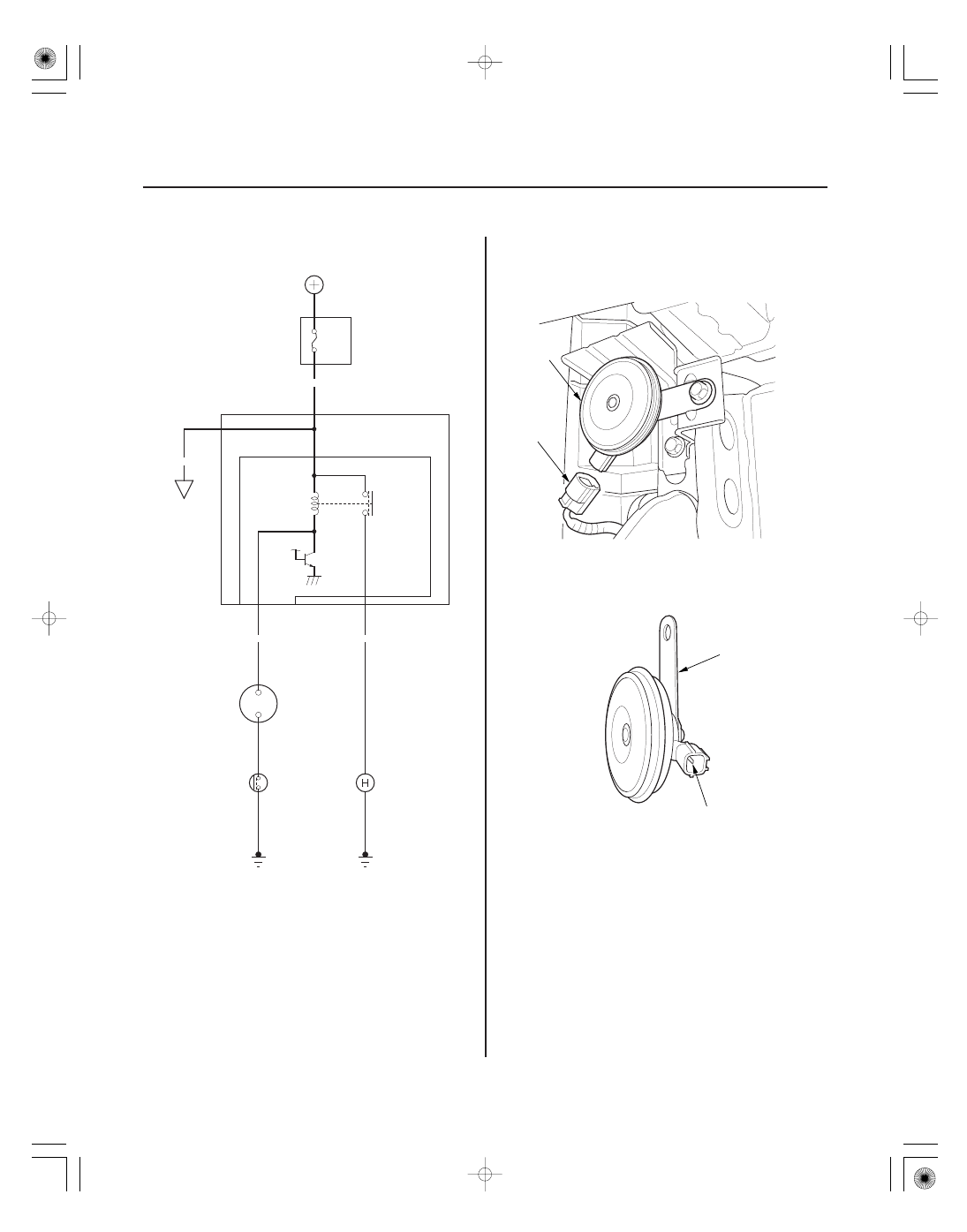

Circuit Diagram

Horn Test/Replacement

F31

G16

G7

Q3

HORN

* : Ground through steering column.

*

MICU

ORN

LT GRN

(15 A)

No. 12

WHT

WHT

BATTERY

UNDER-DASH
FUSE/RELAY BOX

BRAKE
LIGHTS

CABLE
REEL

HORN
SWITCH

UNDER-HOOD
FUSE/RELAY BOX

D8

10

3

1

1

A

B

A

B

1. Remove the front bumper (see page 20-146).

2. Disconnect the 1P connector (A) from the horn (B).

3. Test the horn by connecting battery power to the

terminal (A) and grounding the bracket (B). The
horn should sound.

4. If it fails to sound, replace it.

08/08/21 14:26:09 61SNR030_220_0148

＊０１

０２

ＳＮＲ９Ａ００Ｊ２４２０００３２４１１ＦＥＡＴ１０

22-147

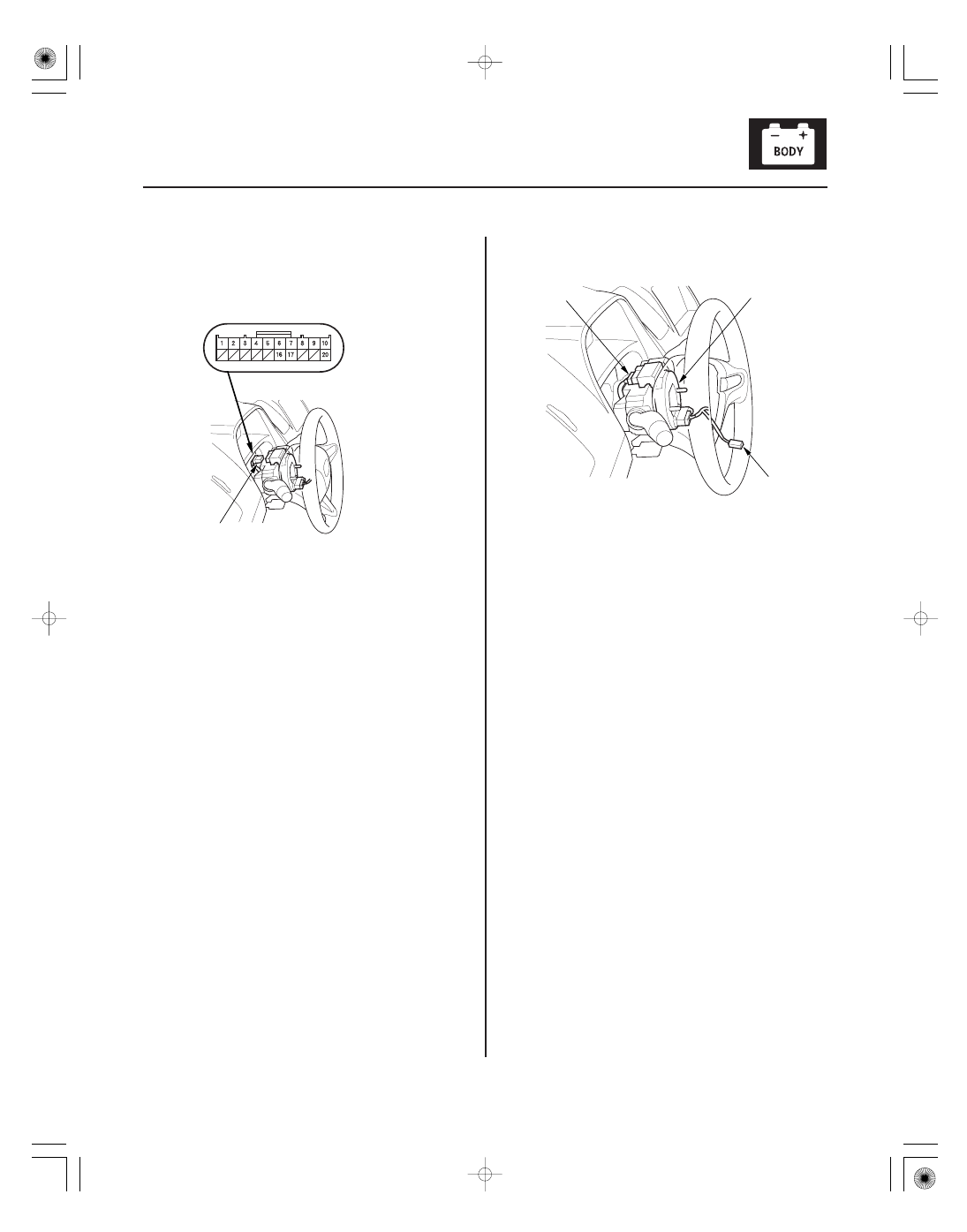

Horn Switch Test

A

A

B

C

1. Remove the steering column covers (see page

17-9).

2. Disconnect the cable reel 20P connector (A) from

the dashboard wire harness.

3. Using a jumper wire, connect dashboard wire

harness 20P connector terminal No. 10 to body
ground. The horn should sound.

• If the horn sounds, go to step 4.
• If the horn does not sound, check these items:

– No. 12 (15 A) fuse in the under-hood

fuse/relay box.

– MICU.
– Horn.
– An open in the wire.

4. Reconnect the cable reel 20P connector (A) to the

dashboard wire harness.

5. Remove the driver’s airbag assembly (see page

24-188), and disconnect the horn switch 1P positive
terminal (B) from the cable reel (C).

6. Using a jumper wire, connect the 1P connector to

body ground.

• If the horn sounds, replace the driver’s airbag

assembly.

• If the horn does not sound, check these items:

– Cable reel.
– An open in the wire.

Wire side of
female terminals

08/08/21 14:26:09 61SNR030_220_0149

＊０１

＊０２

ＳＮＲ９Ａ００Ｊ３２１００００００００ＤＡＡＴ００

22-148

Exterior Lights

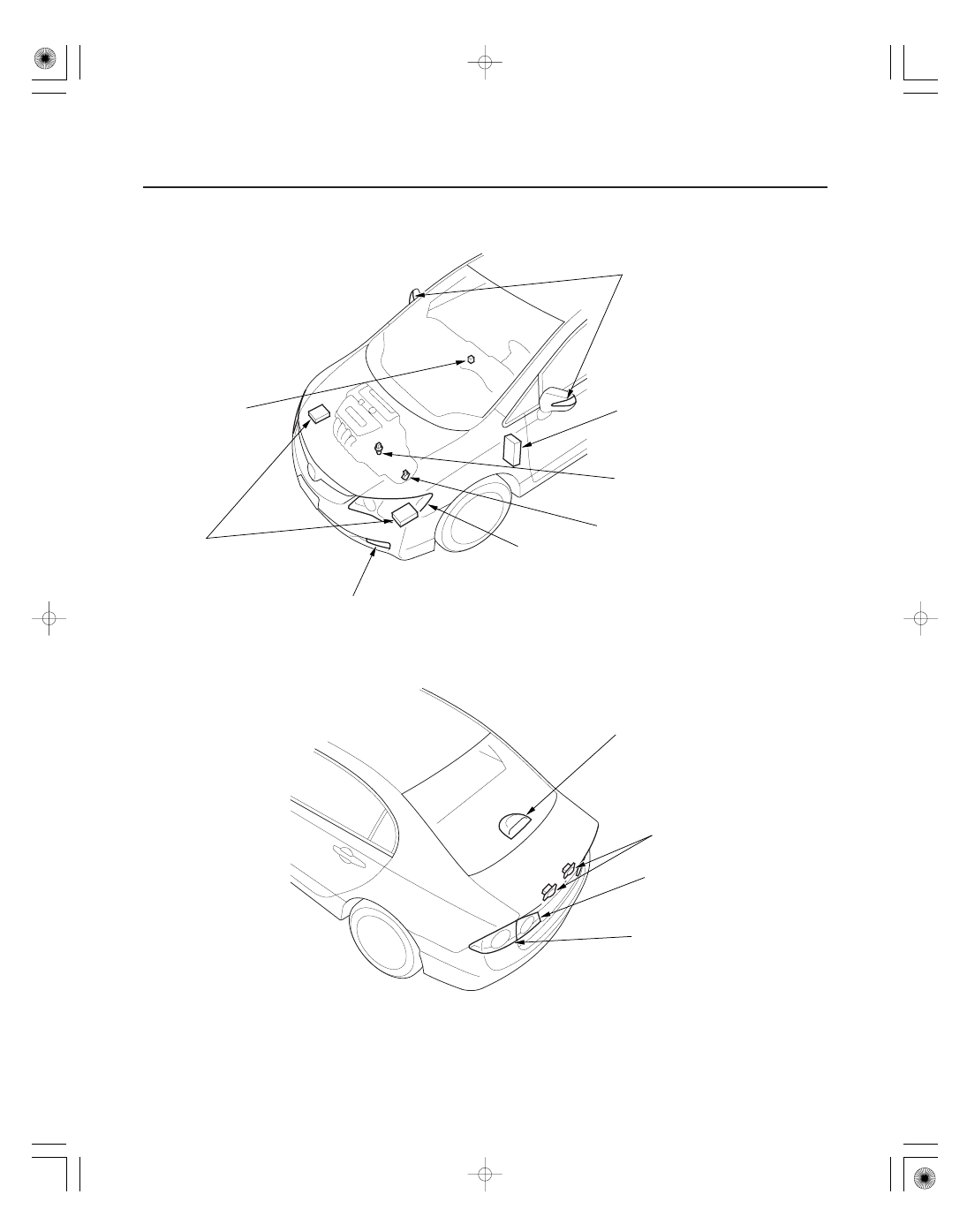

Component Location Index

DAYTIME RUNNING LIGHTS CIRCUIT
(Built into the MICU)

HEADLIGHT

FRONT SIDE MARKER LIGHT

FRONT PARKING LIGHT

FRONT TURN SIGNAL LIGHT

FRONT SIDE TURN SIGNAL LIGHTS

HID UNIT

*1: With HID
*2: TYPE S and ’08 PREMIUM and ’09 models

FOG LIGHT RELAY

FOG LIGHT

TRANSMISSION RANGE SWITCH (A/T)

BACK-UP LIGHT SWITCH (M/T)

HIGH MOUNT BRAKE LIGHT
(Except TYPE S models)

LICENSE PLATE LIGHTS

INNER TAILLIGHT

TAILLIGHT and BRAKE LIGHT

REAR TURN SIGNAL LIGHT

BACK-UP LIGHT

REAR SIDE MARKER LIGHT

*1

*2

*2

Input Test, page 22-163

HID Bulb Replacement , page 22-168
Adjustment, page 22-173
Replacement, page 22-174
Bulb Replacement, page 22-177

Bulb Replacement, page 22-177

Bulb Replacement, page 22-178

Bulb Replacement, page 22-178

Replacement, page 22-192

HID Lamp System Troubleshooting,

page 22-170

Replacement, page 22-169

Test, page 22-70

Replacement, page 22-175
Adjustment, page 22-176

Test, page 14-265

Test,
• 5-speed, page 13-5
• 6-speed, page 13-83

Replacement, page 22-180

Replacement, page 22-180

Replacement, page 22-179

Replacement, page 22-179

Replacement, page 22-179

Replacement, page 22-179

Replacement, page 22-179

*1
