Driver’s Door and Left Rear Door

Front Passenger’s Door and Right Rear Door

22-137

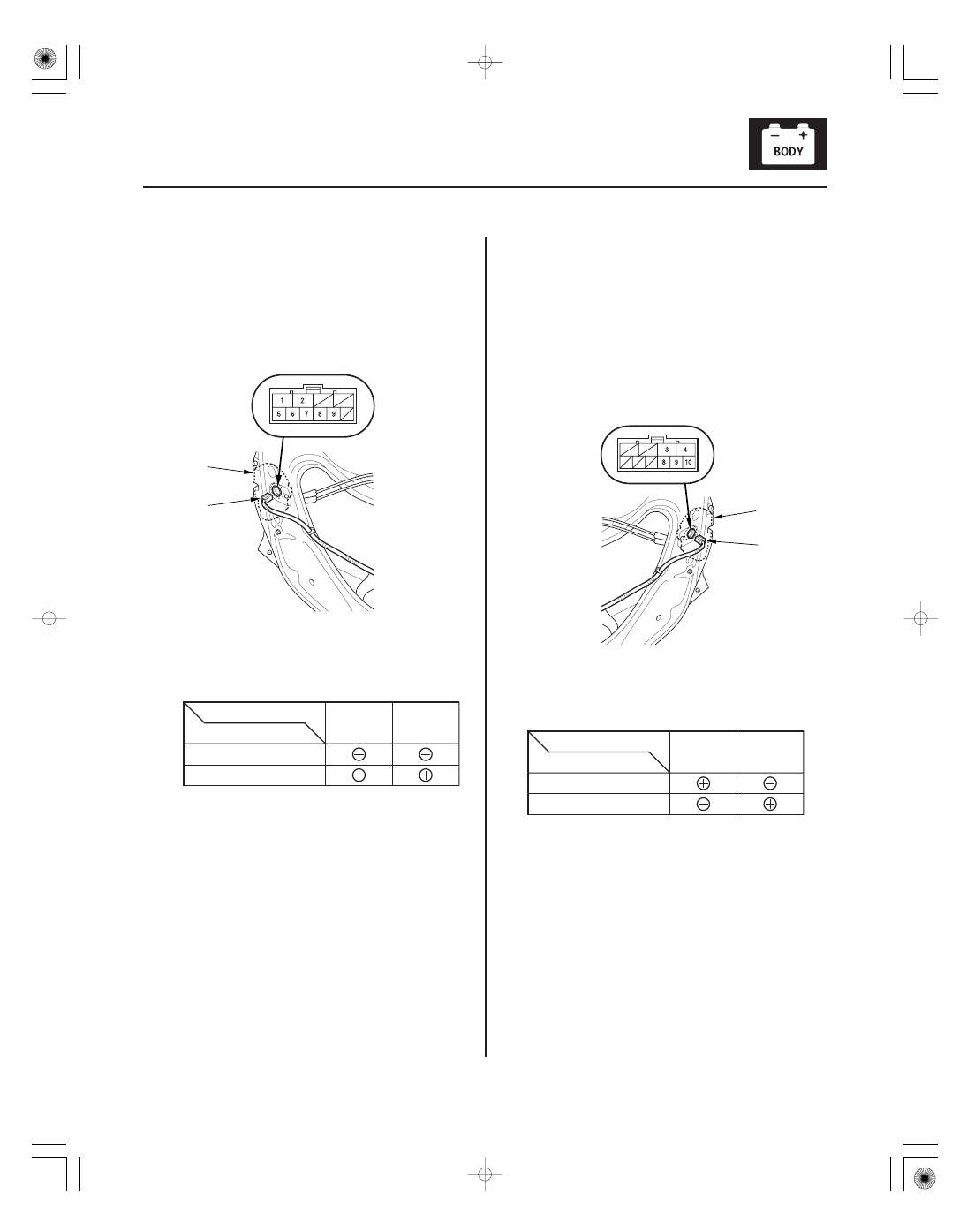

Door Lock Actuator Test

A

B

Terminal

Position

1

2

LOCK

UNLOCK

A

B

Terminal

Position

3

4

LOCK

UNLOCK

1. Remove the door panel (see page 20-7).

2. Disconnect the 10P connector (A) from the actuator

(B).

NOTE: The illustration shows the driver’s door.

3. Check actuator operation by connecting power and

ground according to the table. To prevent damage
to the actuator, apply battery voltage only
momentarily.

4. If the actuator does not operate as specified,

replace it.

1. Remove the door panel.

• Front door panel (see page 20-7)
• Rear door panel (see page 20-17)

2. Disconnect the 10P connector (A) from the actuator

(B).

NOTE: The illustration shows the front passenger’s
door.

3. Check actuator operation by connecting power and

ground according to the table. To prevent damage
to the actuator, apply battery voltage only
momentarily.

4. If the actuator does not operate as specified,

replace it.

08/08/21 14:26:05 61SNR030_220_0139

［

］

［

］

［ ］

０１

＊０１

ＳＮＲ９Ａ００Ｊ４６６４３４２１０１１ＦＥＡＴ００

Driver’s Door

Passenger’s Door

22-138

Keyless/Power Door Locks/Security System

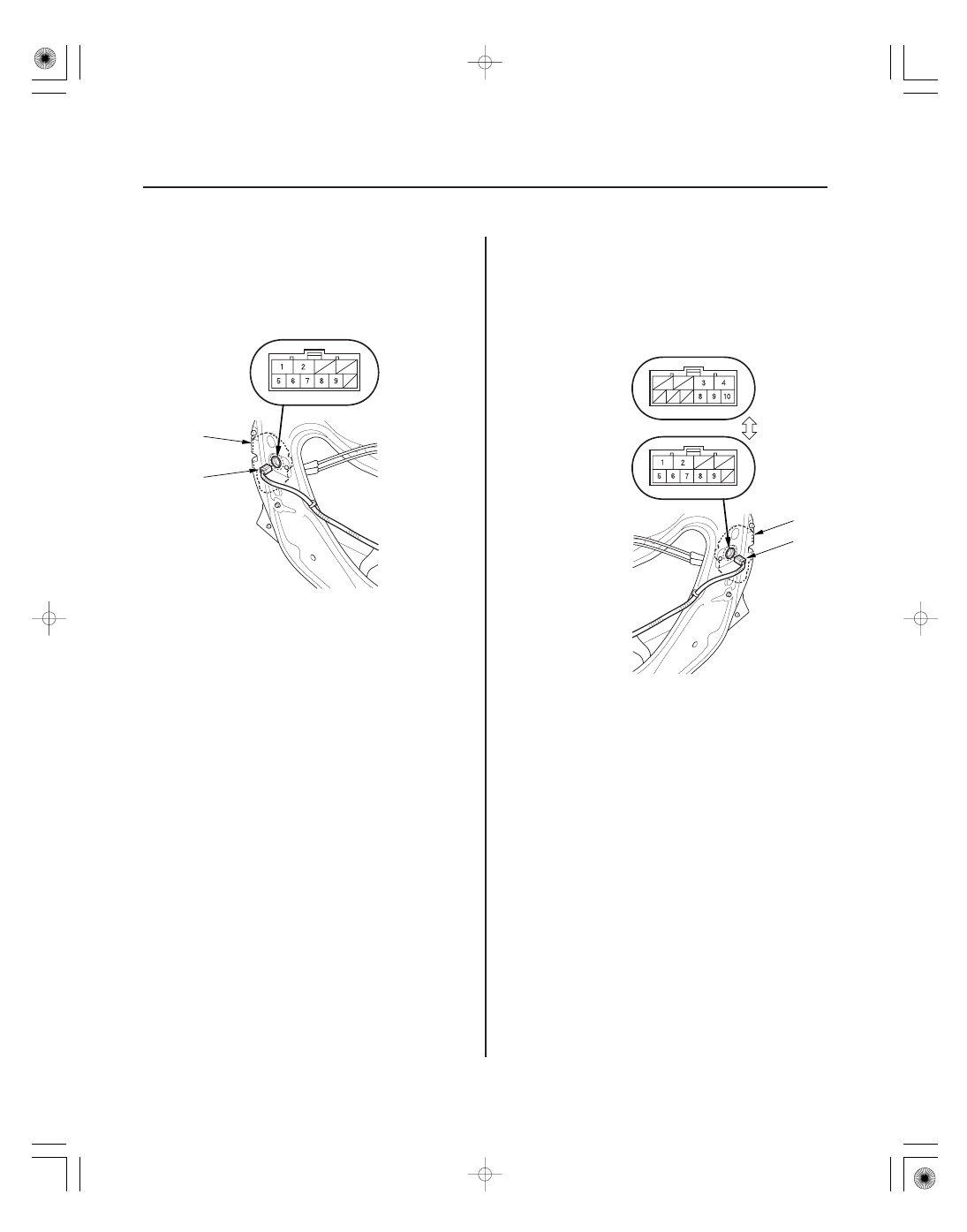

Door Lock Knob Switch Test

A

B

Left rear door

A

B

Front passenger’s door,
Right rear door

1. Remove the driver’s door panel (see page 20-7).

2. Disconnect the 10P connector (A) from the actuator

(B).

3. Check for continuity between the terminals.

• There should be continuity between terminals

No. 6 and No. 5 when the door lock knob switch
is in the LOCK position and no continuity when
the switch is in the UNLOCK position.

• There should be continuity between terminals

No. 7 and No. 5 when the door lock knob switch
is in the UNLOCK position and no continuity
when the switch is in the LOCK position.

4. If the continuity is not as specified, replace the door

lock actuator.

1. Remove the passenger’s door panel (see page

20-7).

2. Disconnect the 10P connector (A) from the actuator

(B).

3. Check for continuity between the terminals.

There should be continuity between terminals
No. 8

No. 7

and No. 10

No. 5

when the

door lock knob switch in the UNLOCK position and
no continuity when the switch is in the LOCK
position.

: Left rear door

4. If the continuity is not specified, replace the door

lock actuator.

08/08/21 14:26:06 61SNR030_220_0140

０１

０２

ＳＮＲ９Ａ００Ｊ４６６４３４２１０２１ＦＥＡＴ００

Driver’s door

Front passenger’s door

22-139

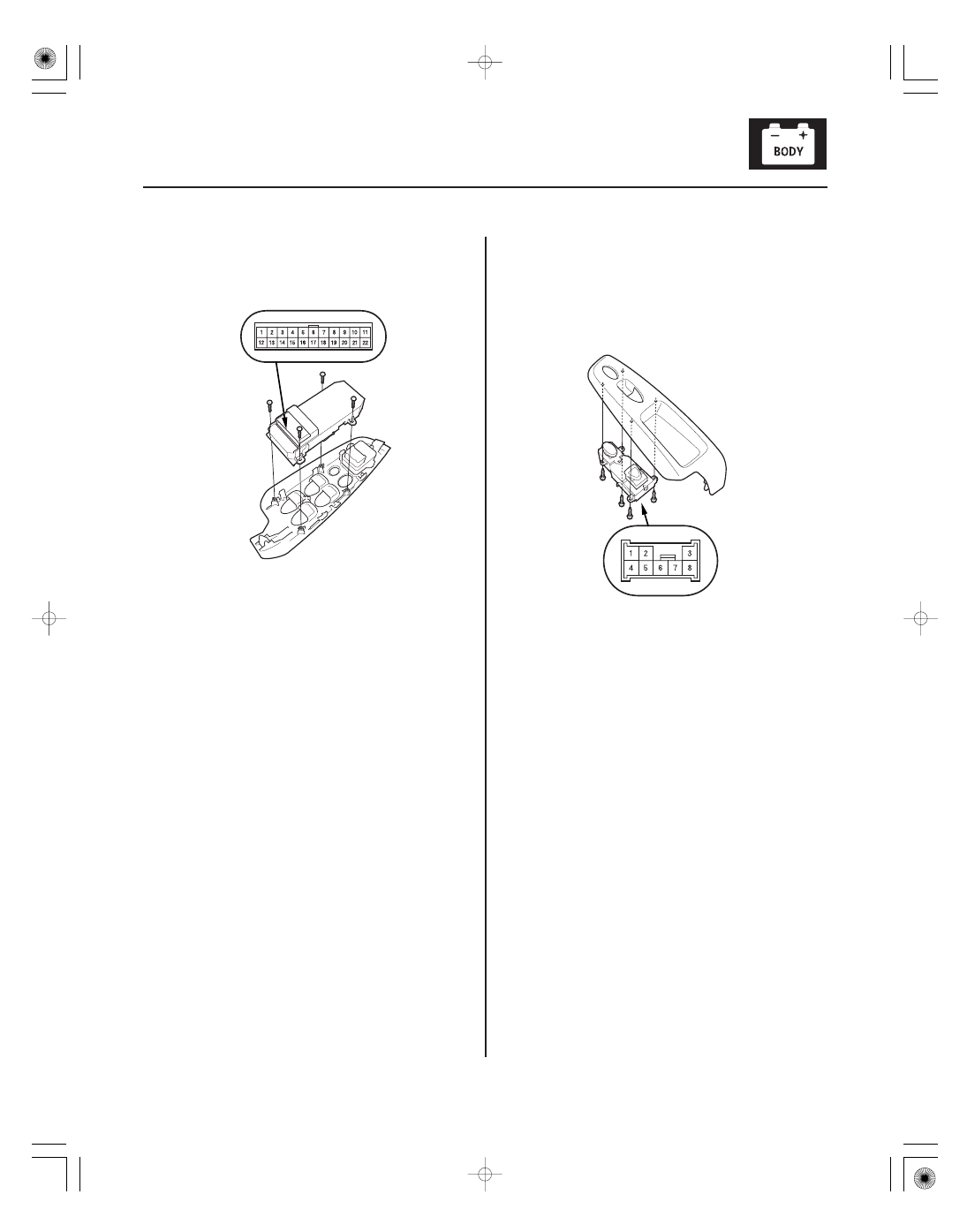

Door Lock Switch Test

1. Remove the power window master switch and

disconnect its connector (see page 22-219).

2. Check for continuity between the power window

master switch 22P connector terminals.

• There should be continuity between terminals

No. 11 and No. 17 when the door lock switch is in
the LOCK position. (With security)

• There should be no continuity between terminals

No. 11 and No. 17 when the door lock switch is in
the UNLOCK position. (With security)

• There should be continuity between terminals

No. 11 and No. 19 when the door lock switch is in
the UNLOCK position.

• There should be no continuity between terminals

No. 11 and No. 19 when the door lock switch is in
the LOCK position.

3. If the continuity is not as specified, replace the

power window master switch.

1. Remove the front passenger’s power window

switch (see page 22-220).

NOTE: The illustration shows the front passenger’s
door.

2. Check for continuity between the front passenger’s

power window switch 8P connector terminals.

• There should be continuity between terminals

No. 1 and No. 2 when the door lock switch is in
the LOCK position.

• There should be no continuity between terminals

No. 1 and No. 2 when the door lock switch is in
the UNLOCK position.

• There should be continuity between terminals

No. 2 and No. 6 when the door lock switch is in
the UNLOCK position.

• There should be no continuity between terminals

No. 2 and No. 6 when the door lock switch is in
the LOCK position.

3. If the continuity is not as specified, replace the front

passenger’s window switch.

08/08/21 14:26:06 61SNR030_220_0141

０１

ＳＮＲ９Ａ００Ｊ４６６４３４２０７０３ＦＥＡＴ００

22-140

Keyless/Power Door Locks/Security System

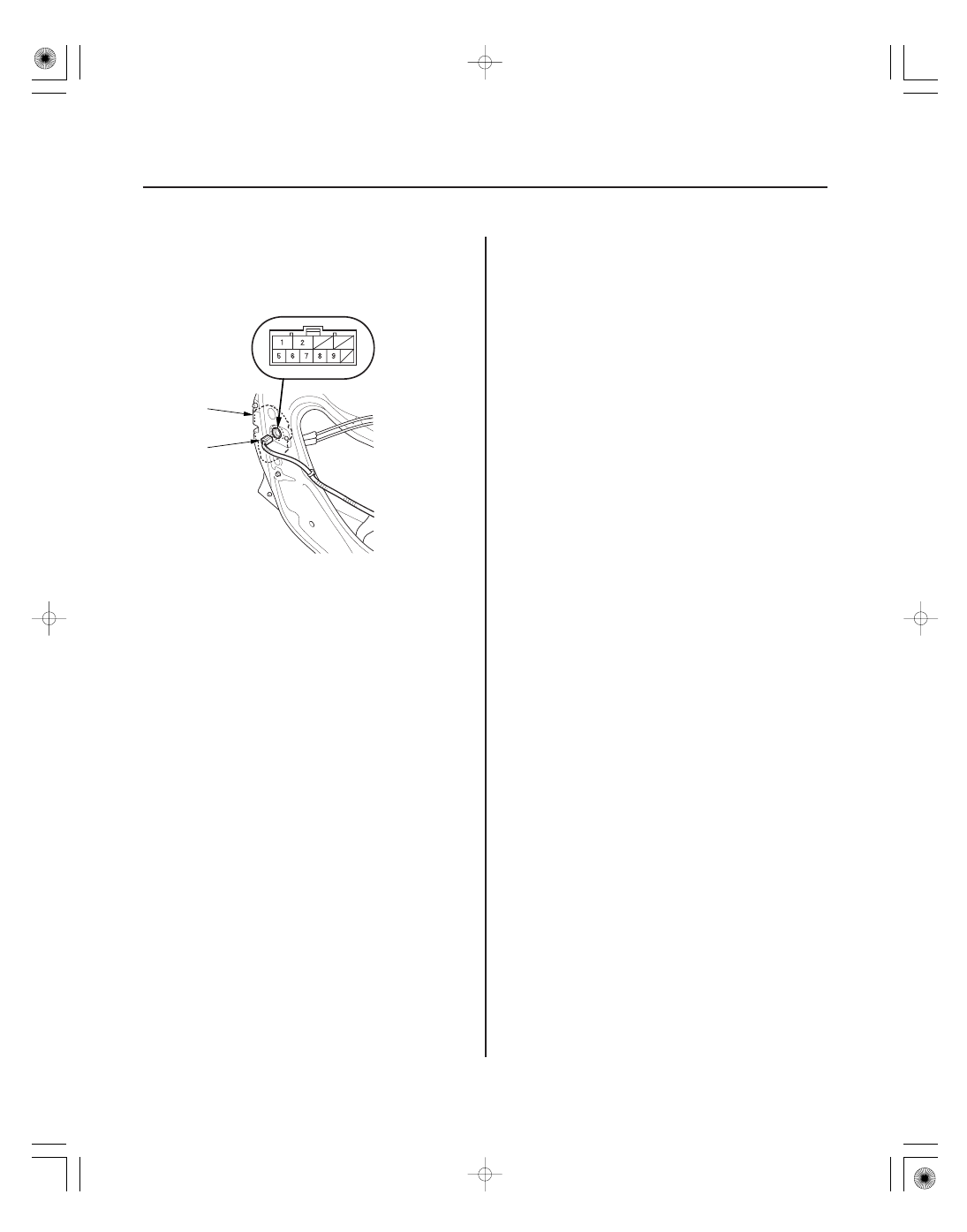

Door Key Cylinder Switch Test

A

B

1. Remove the driver’s door panel (see page 20-7).

2. Disconnect the 10P connector (A) from the key

cylinder switch (B).

3. Check for continuity between the terminals.

• There should be continuity between terminals

No. 9 and No. 5 when the door key cylinder
switch is in LOCK position. (With security)

• There should be no continuity between terminals

No. 9 and No. 5 when the door key cylinder
switch is in the neutral or UNLOCK position.
(With security)

• There should be continuity between terminals

No. 8 and No. 5 when the door key cylinder
switch is in UNLOCK position.

• There should be no continuity between terminals

No. 8 and No. 5 when the door key cylinder
switch is in the neutral or LOCK position.

4. If the continuity is not as specified, replace the door

key cylinder assembly (see page 20-9).
