21-30

Climate Control

BLK

YEL

RED

CLIMATE CONTROL UNIT 32P CONNECTOR

BLK

YEL

RED

CLIMATE CONTROL UNIT 32P CONNECTOR

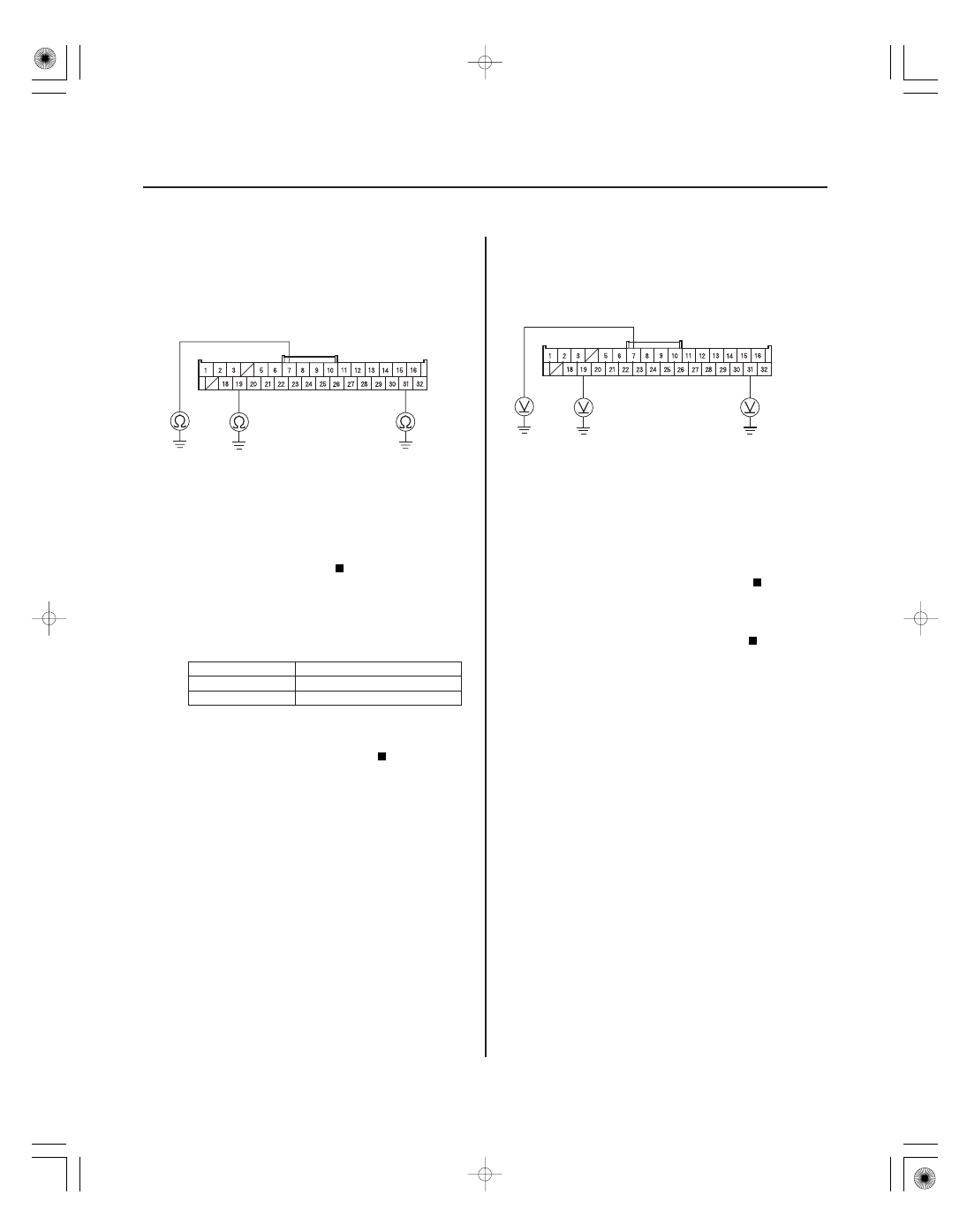

9. Check for continuity between body ground and the

climate control unit 32P connector terminals No. 7,
19, and No. 31 individually.

Repair short to body ground in the wire(s)

between the climate control unit and the
recirculation control motor.

Go to step 10.

10. Check for continuity between the climate control

unit 32P connector terminals as follows.

From terminal

To terminals

7

19, 31

19

31

Repair the short in the wires.

Go to step 11.

11. Turn the ignition switch to ON (II), and measure the

same terminals for voltage to body ground.

Repair short to power in the wire(s) between

the climate control unit and the recirculation
control motor. This short may also damage the
climate control unit. Repair the short to power
before replacing the climate control unit.

Substitute a known-good climate control unit,

and recheck. If the symptom/indication goes away,
replace the original climate control unit.

Wire side of female terminals

Wire side of female terminals

Is ther e continuity?

Is ther e continuity between any of the ter minals?

Is ther e any voltage?

08/08/21 14:42:15 61SNR030_210_0031

０１

＊０１

ＳＮＲ９Ａ００Ｋ７１１０００Ｙ１２２５ＦＡＡＴ００

−

−

−

−

−

−

−

−

DTC B1225 or DTC indicator A:

YES

NO

YES

NO

YES

NO

YES

NO

21-31

IN-CAR TEMPERATURE SENSOR 2P CONNECTOR

LT BLU

LT BLU

CLIMATE CONTROL UNIT 32P CONNECTOR

IN-CAR TEMPERATURE SENSOR 2P CONNECTOR

RED

RED

CLIMATE CONTROL UNIT 32P CONNECTOR

An Open in

the In-car Temperature Sensor Circuit

1. Clear the DTC with the HDS.

2. Turn the ignition switch to LOCK (0), and then turn

to ON (II).

3. Do the self-diagnostic with the HDS (see page

21-10) or climate control unit (see page 21-11).

4. Check for DTCs.

Go to step 5.

Intermittent failure, check for loose wires or

poor connections on the in-car temperature sensor
circuit.

5. Turn the ignition switch to LOCK (0).

6. Remove the in-car temperature sensor (see page

21-67), and test it (see page 21-67).

Go to step 7.

Replace the in-car temperature sensor.

7. Disconnect the climate control unit 32P connector.

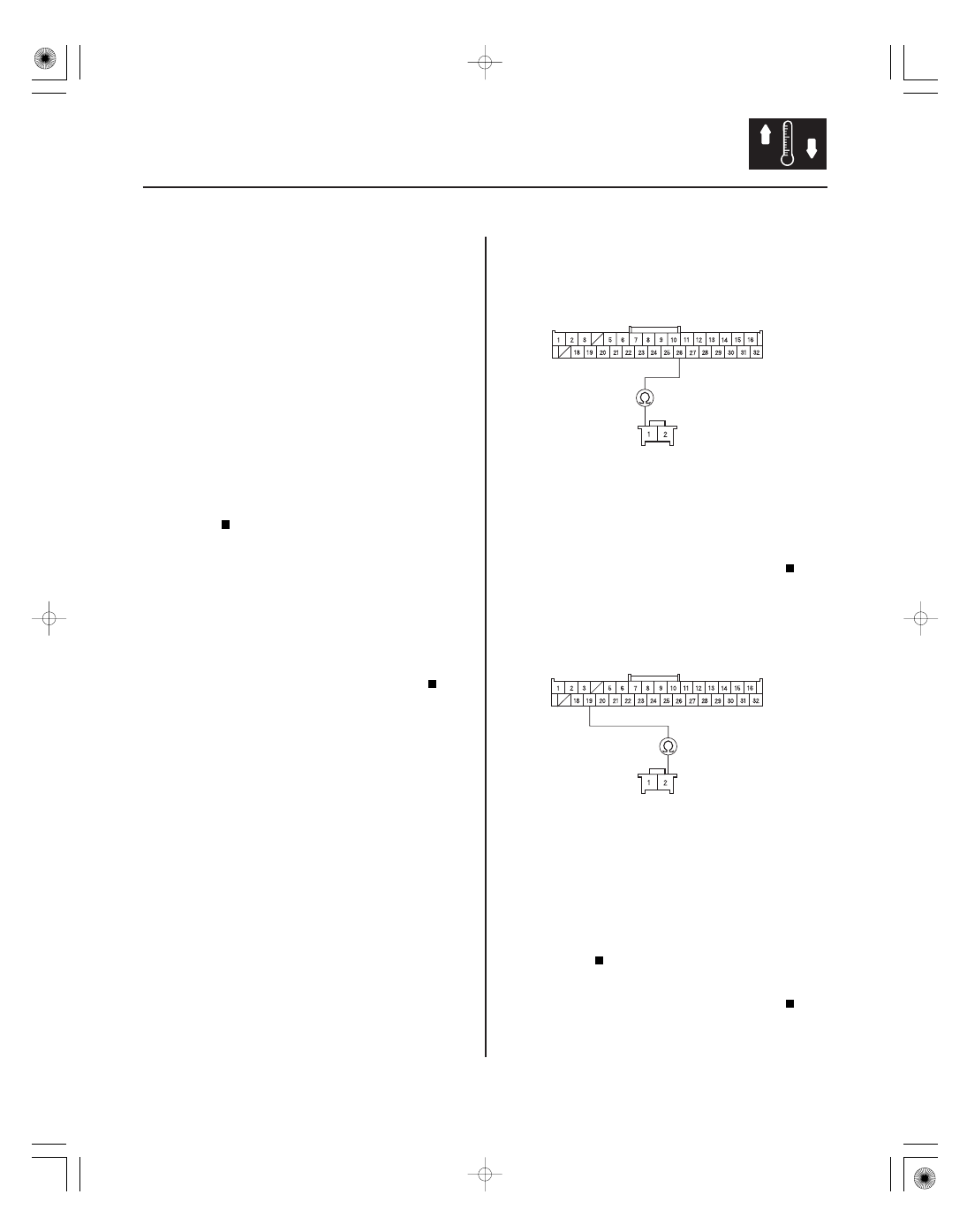

8. Check for continuity between the climate control

unit 32P connector terminal No. 26 and the in-car
temperature sensor 2P connector terminal No. 1.

Go to step 9.

Repair open in the wire between the climate

control unit and the in-car temperature sensor.

9. Check for continuity between the climate control

unit 32P connector terminal No. 19 and the in-car
temperature sensor 2P connector terminal No. 2.

Check for loose wires or poor connections at

the climate control unit 32P connector and at the
outside air temperature sensor 2P connector. If the
connections are good, substitute a known-good
climate control unit, and recheck. If the symptom/
indication goes away, replace the original climate
control unit.

Repair open in the wire between the climate

control unit and the in-car temperature sensor.

Wire side of female terminals

Wire side of female terminals

Wire side of female terminals

Wire side of female terminals

Is DT C B1225 or A indicated?

Is the in-car temper atur e sensor OK ?

Is ther e continuity?

Is ther e continuity?

08/08/21 14:42:15 61SNR030_210_0032

０１

０２

ＳＮＲ９Ａ００Ｋ７１１０００Ｙ１２２６ＦＡＡＴ００

−

−

−

−

−

−

−

−

DTC B1226 or DTC indicator B:

YES

NO

YES

NO

YES

NO

YES

NO

21-32

Climate Control

LT BLU

CLIMATE CONTROL UNIT 32P CONNECTOR

RED

LT BLU

CLIMATE CONTROL UNIT 32P CONNECTOR

A Short in the

In-car Temperature Sensor Circuit

1. Clear the DTC with the HDS.

2. Turn the ignition switch to LOCK (0), and then turn

to ON (II).

3. Do the self-diagnostic with the HDS (see page

21-10) or climate control unit (see page 21-11).

4. Check for DTCs.

Go to step 5.

Intermittent failure.

5. Turn the ignition switch to LOCK (0).

6. Remove the in-car temperature sensor (see page

21-67), and test it (see page 21-67).

Go to step 7.

Replace the in-car temperature sensor.

7. Disconnect the climate control unit 32P connector.

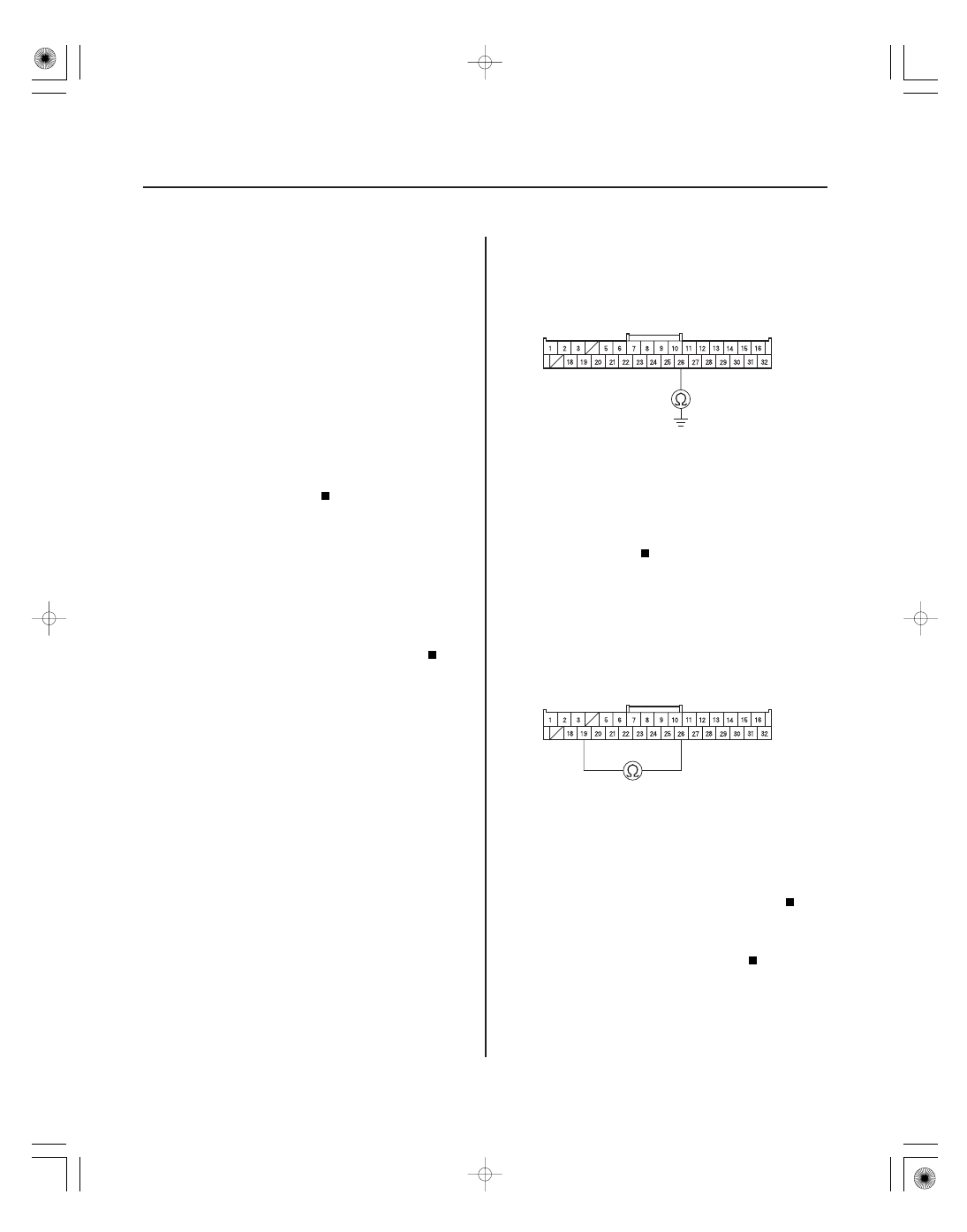

8. Check for continuity between body ground and the

climate control unit 32P connector terminal No. 26.

Repair short to body ground in the wire

between the climate control unit and the in-car
temperature sensor.

Go to step 9.

9. Check for continuity between the climate control

unit 32P connector terminals No. 19 and No. 26.

Repair short in the wires between the climate

control unit and the in-car temperature sensor.

Substitute a known-good climate control unit,

and recheck. If the symptom/indication goes away,
replace the original climate control unit.

Wire side of female terminals

Wire side of female terminals

Is DT C B1226 or B indicated?

Is the in-car temper atur e sensor OK ?

Is ther e continuity?

Is ther e continuity?

08/08/21 14:42:16 61SNR030_210_0033

０１

ＳＮＲ９Ａ００Ｋ７１１０００Ｙ１２２７ＦＡＡＴ００

−

−

−

−

−

−

DTC B1227 or DTC indicator C:

YES

NO

YES

NO

YES

NO

21-33

YEL

OUTSIDE AIR TEMPERATURE SENSOR 2P CONNECTOR

CLIMATE CONTROL UNIT 32P CONNECTOR

BLU

An Open in

the Outside Air Temperature Sensor Circuit

1. Clear the DTC with the HDS.

2. Turn the ignition switch to LOCK (0), and then turn

to ON (II).

3. Do the self-diagnostic with the HDS (see page

21-10) or climate control unit (see page 21-11).

4. Check for DTCs.

Go to step 5.

Intermittent failure, check for loose wires or

poor connections on the outside air temperature
sensor circuit.

5. Turn the ignition switch to LOCK (0).

6. Remove the outside air temperature sensor

(see page 21-68), and test it (see page 21-68).

Go to step 7.

Replace the outside air temperature sensor.

7. Disconnect the climate control unit 32P connector.

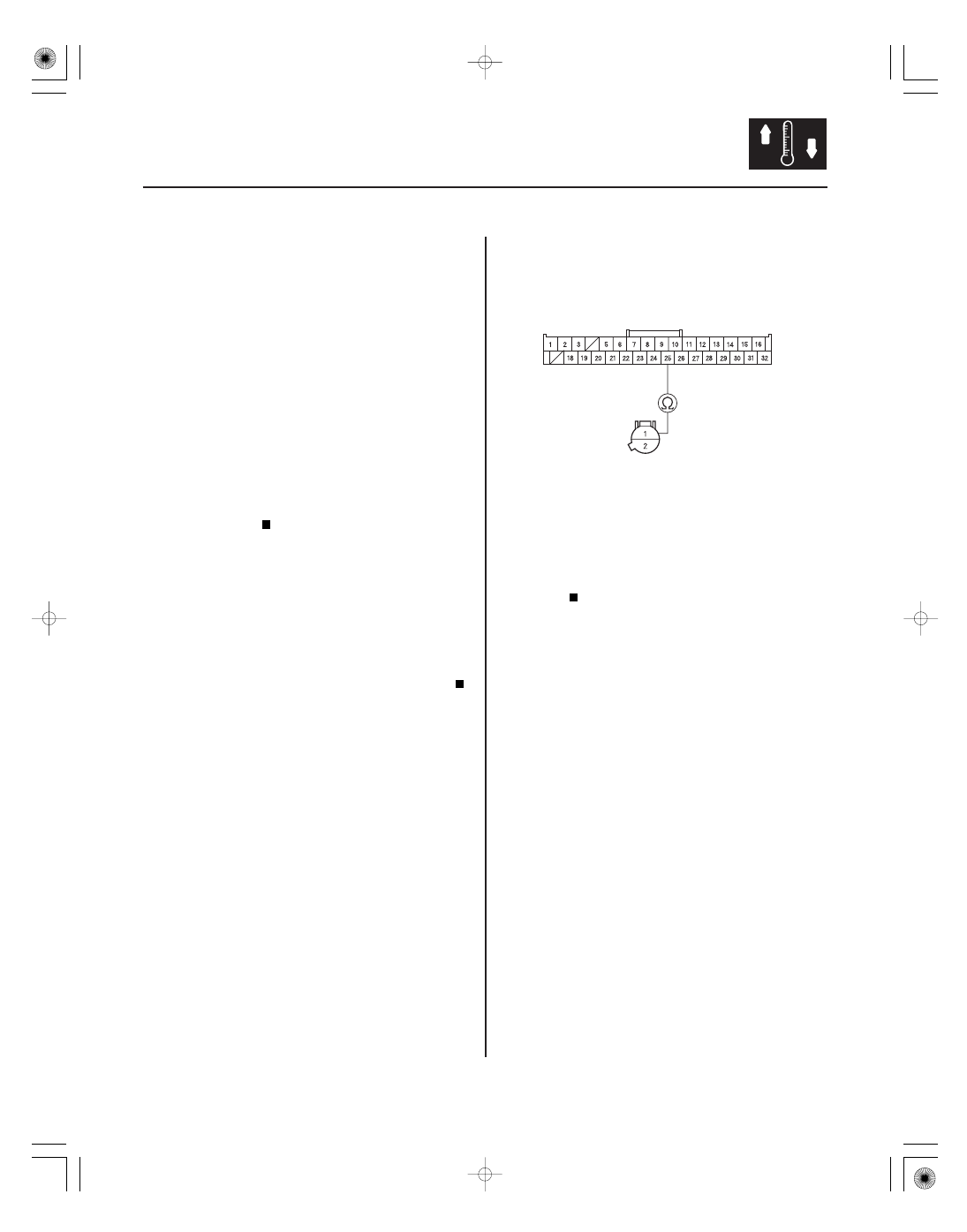

8. Check for continuity between the climate control

unit 32P connector terminal No. 25 and the outside
air temperature sensor 2P connector terminal No. 1.

Go to step 9.

Repair open in the wire between the climate

control unit and the outside air temperature
sensor.

Wire side of female terminals

Wire side of female terminals

Is DT C B1227 or C indicated?

Is the outside air temper atur e sensor OK ?

Is ther e continuity?

08/08/21 14:42:16 61SNR030_210_0034
