０５

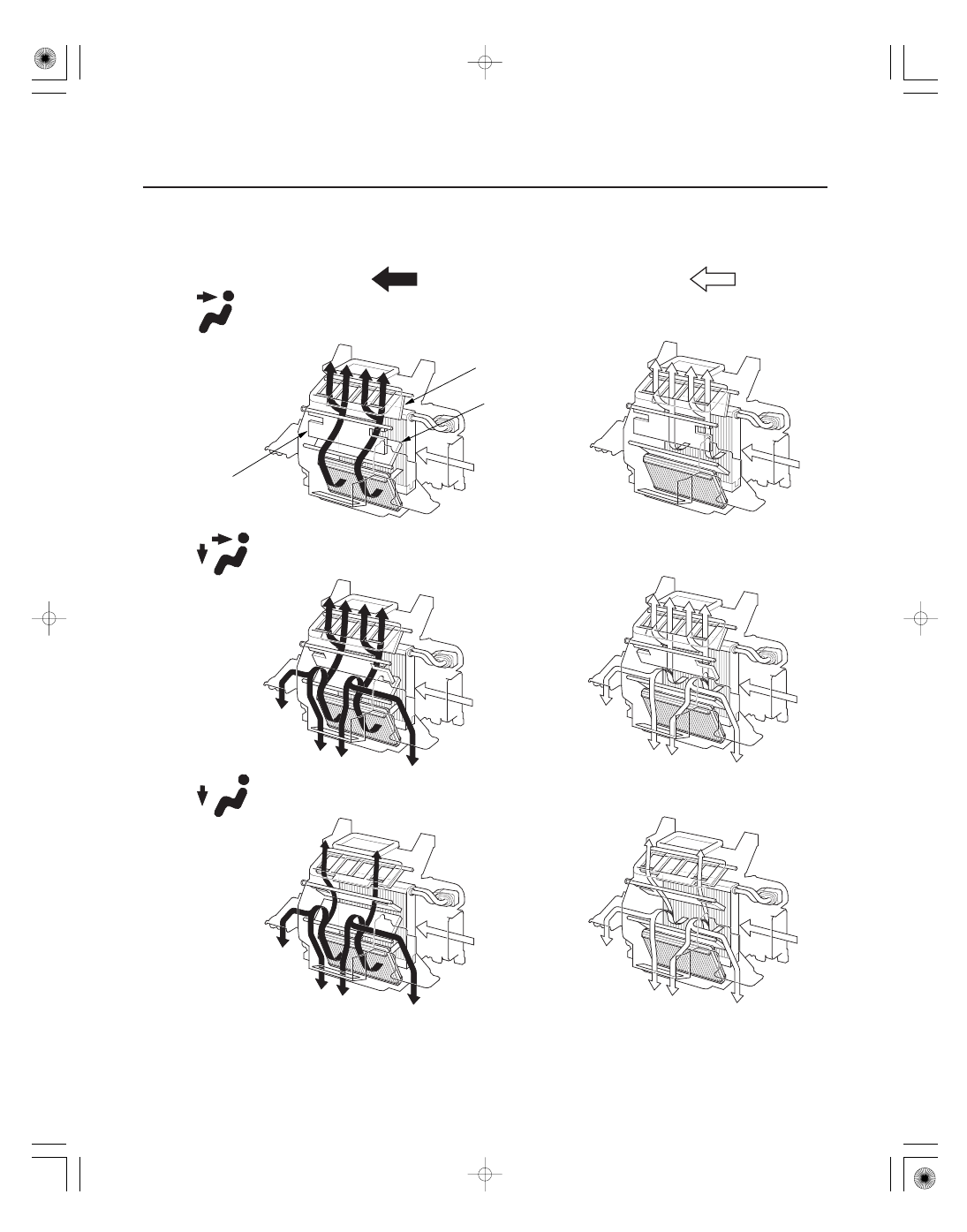

Climate Control Door Positions

21-22

Climate Control

HOT

COOL

(VENT)

(HEAT/VENT)

(HEAT)

DEFROSTER
DOOR

AIR MIX
DOOR

HEAT/VENT
DOOR

08/08/21 14:41:01 61SNR030_210_0023

０６

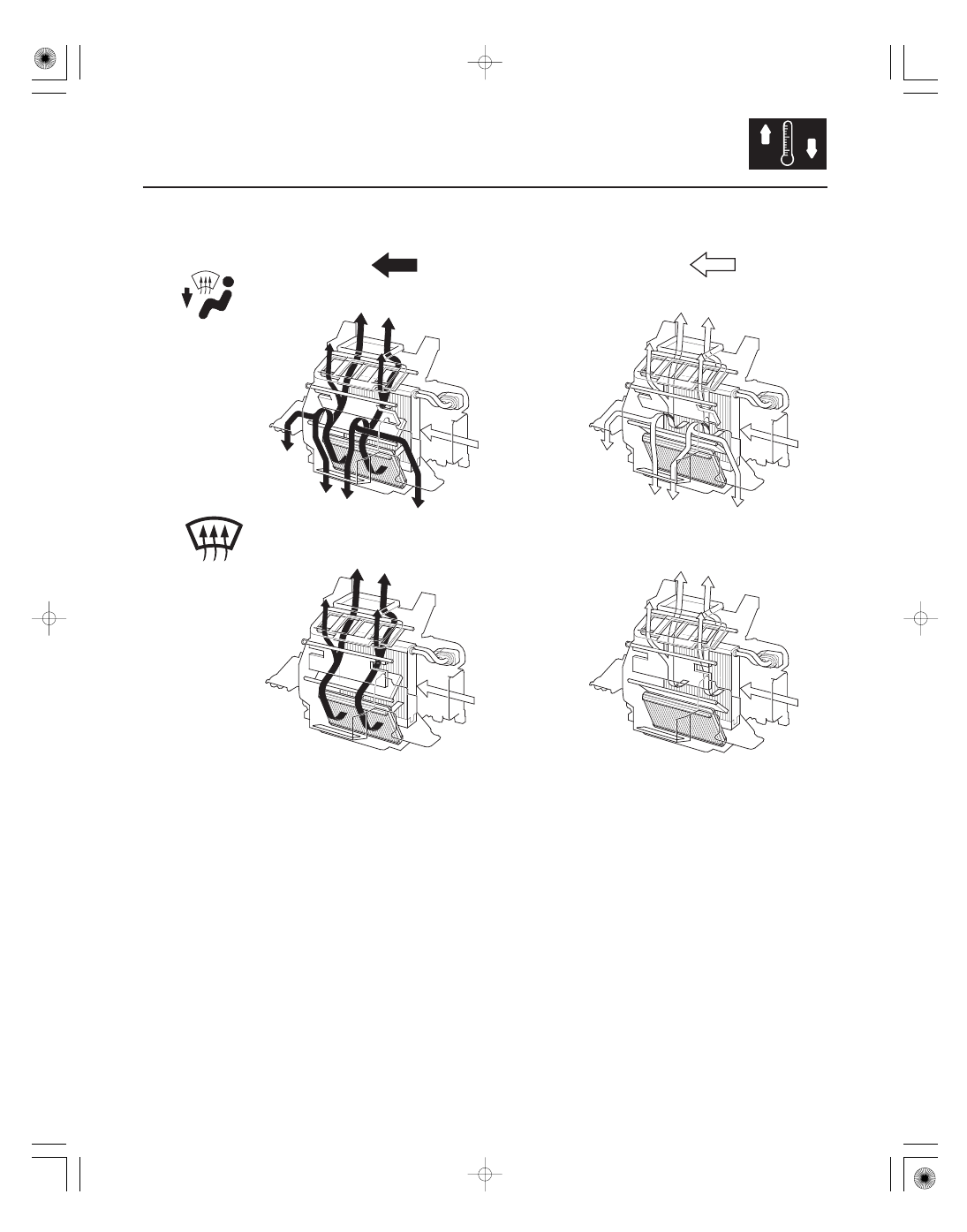

21-23

HOT

COOL

(HEAT/DEF)

(DEF)

08/08/21 14:41:01 61SNR030_210_0024

＋

―――

―――

―――

―――

−

−

―――
―――

−

―――
―――
―――

０７

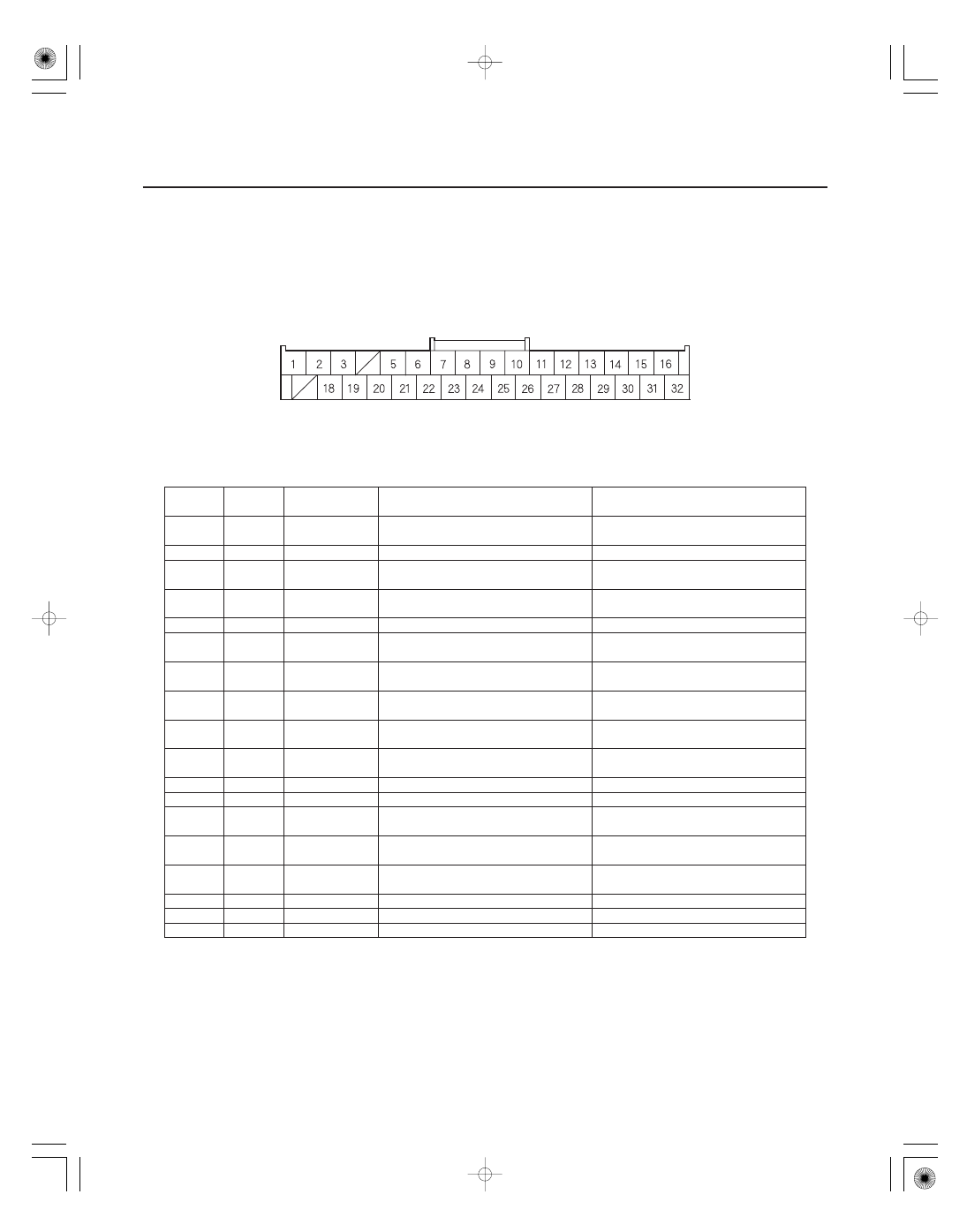

Climate Control Unit Inputs and Outputs

Cavity

Wire

color

Terminal

name

Description

Signal

21-24

Climate Control

CLIMATE CONTROL UNIT 32P CONNECTOR

1

GRY

ILL

Power source for illumination

With lighting switch ON: battery
voltage

2

BRN

RrDEF Ry

Drives rear window defogger relay

3

LT GRN

IG2

IG2 power source

With ignition switch ON (II): battery
voltage

5

BLK

GND

Ground for climate control unit
(G504)

6

RED

ACS

Outputs A/C ON signal

7

BLK

S5V

Outputs sensor 5V

With ignition switch ON (II): about
5 V

8

BRN

Teva

Detects evaporator temperature
sensor signal

9

LT BLU

M-COOL

Drives air mix control motor COOL
side

Drive on COOL side: 7 V

15 V

10

WHT

M-VENT

Drives mode control motor VENT
side

Drive on VENT side: about 14.5 V

11

PNK

M-HOT

Drives air mix control motor HOT
side

Drive on HOT side: 7 V

15 V

12

GRN

M-DEF

Drives mode control motor DEF side

Drive on DEF side: about 14.5 V

13

YEL

BLW-G

Outputs power transistor gate

14

BLU

BLW-V

Feedback signal of power transistor
drain voltage

15

ORN

REC

Drives recirculation control motor
REC side

Drive on REC side: about 14.5 V

16

PUR

FRS

Drives recirculation control motor
FRESH side

Drive on FRESH side: about 14.5 V

18

RED

ILL

Ground for illumination

19

RED

S-COM

Ground exclusive for sensor

20

BLU

MODE 4

Inputs mode motor signal 4

Wire side of female terminals

08/08/21 14:41:02 61SNR030_210_0025

―――
―――
―――
―――
―――

―――

―――

―――
―――

―――

―――

Cavity

Wire

color

Terminal

name

Description

Signal

21-25

21

PUR

MODE 3

Inputs mode motor signal 3

22

LT GRN

MODE 2

Inputs mode motor signal 2

23

ORN

MODE 1

Inputs mode motor signal 1

24

PUR

Tsun

Detects sunlight sensor signal

25

BLU

Tam

Detects outside air temperature
sensor signal

26

LT BLU

Tr

Detects in-car sensor signal

27

GRY

AMD-P

Air mix control motor potentiometer
signal

Drive on HOT side: about 4.5 V
Drive on COOL side: about 1.5 V

28

RED

AC SO

SO for navigation communication
(A/C side receiving)

29

BLU

AC CLK

CLK for navigation communication

30

YEL

AC SI

SI for navigation communication
(A/C side transmission)

31

YEL

RFD-P

Recirculation control motor
potentiometer signal

32

PNK

B-CAN

CAN communication

: With navigation
