Acura CSX. Manual - part 458

０２

20-145

A

B

A

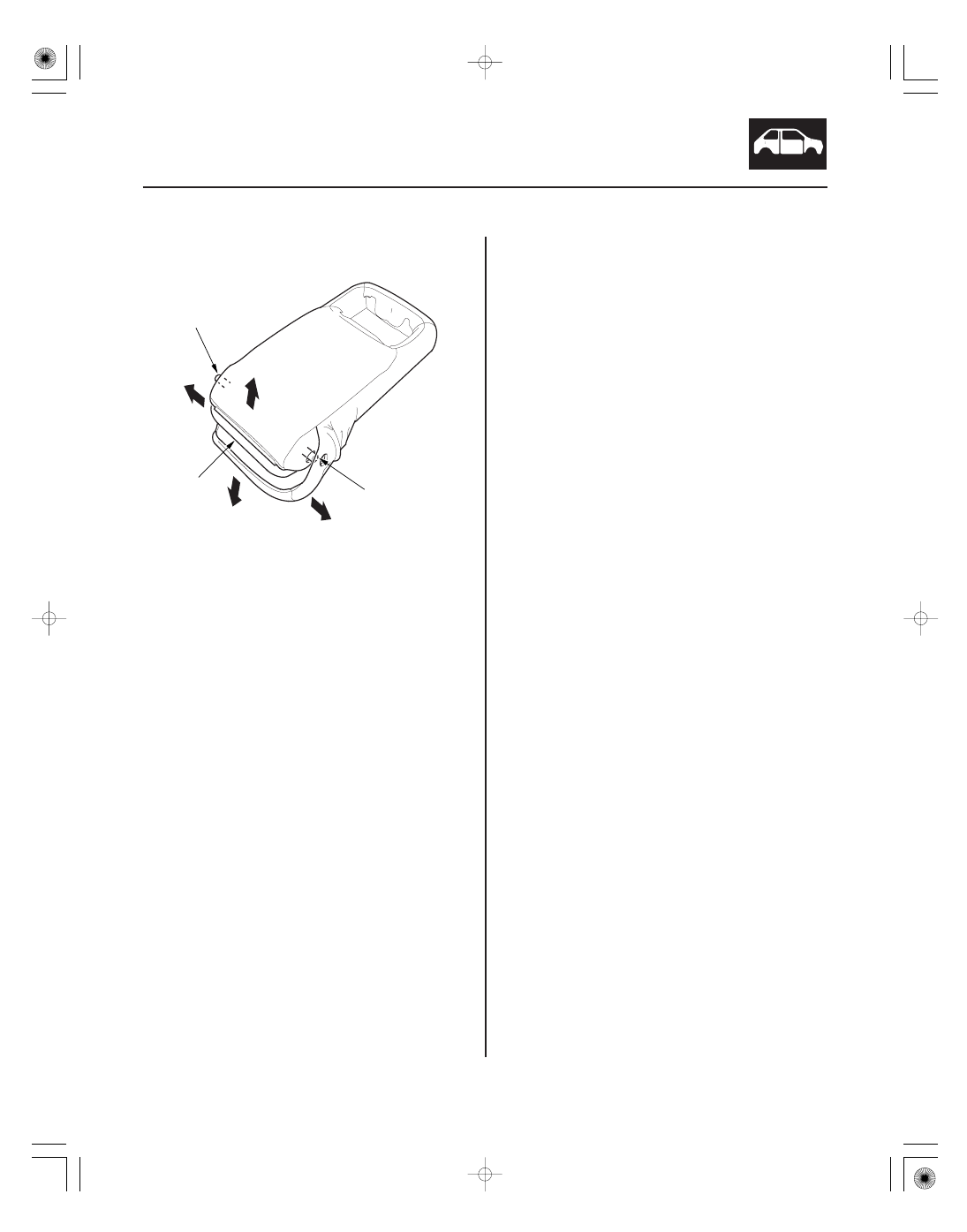

4. Release the armrest cover from the armrest pivot

portions (A), then remove it from the pad (B).

5. Install the cover in the reverse order of removal. To

prevent wrinkles when installing an armrest cover,
make sure the material is stretched evenly over the
pad before securing the clips and the hook strips.

08/08/21 15:04:09 61SNR030_200_0147

０１

＊０１

０１

ＳＮＲ９Ａ００Ｊ１８５１３４１５０１１ＫＤＡＴ００

’06-08 models

’09 model

20-146

Bumpers

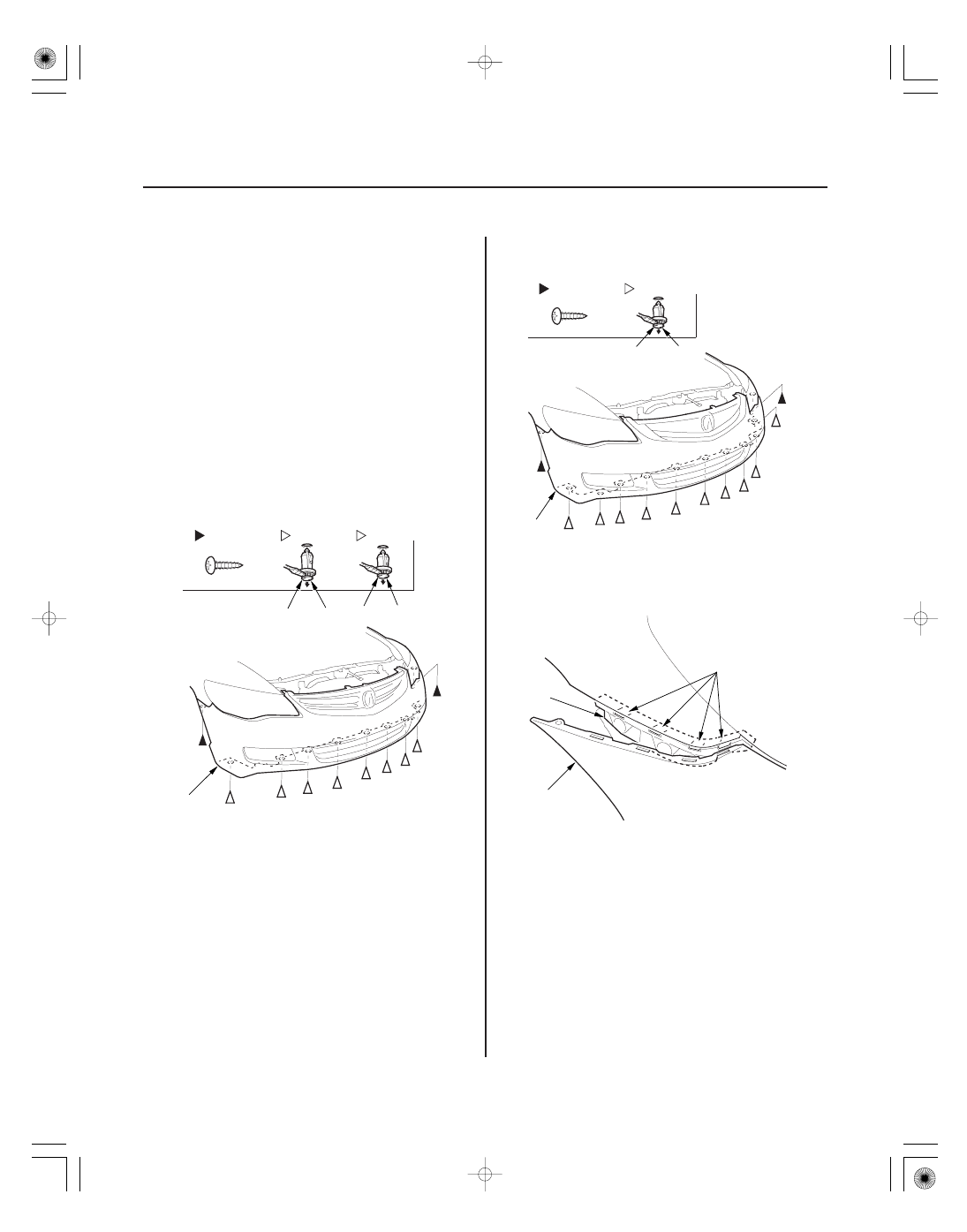

Front Bumper Removal/Installation

Fastener Locations

: Screw, 2

A

: Clip, 2

B

: Clip, 6

C

A

B

C

D

E

E

C

C

C

C

C

B

A

E

E

Fastener Locations

: Screw, 2

A

: Clip, 10

C

C

A

A

C

C

C

C

C

C

C

C

C

D

E

E

A

B

C

NOTE:

• Have an assistant help you when removing and

installing the front bumper.

• Take care not to scratch the front bumper and body.
• Put on gloves to protect your hands.

1. Remove these items:

• Front fender trim (see page 20-162)
• Front grille cover (see page 20-163)

2. Remove the screws (A) and the clips (B, C) securing

the front bumper (D).

NOTE: To release the clips, pry up on the center pin
at the notch (E).

3. Pull on the front bumper (A) at the wheel arch areas

to release it from the hooks (B) on the side spacers
(C).

08/08/21 15:04:10 61SNR030_200_0148

０２

＊０２

０５

20-147

A

B

C

B

A

A

B

C

B

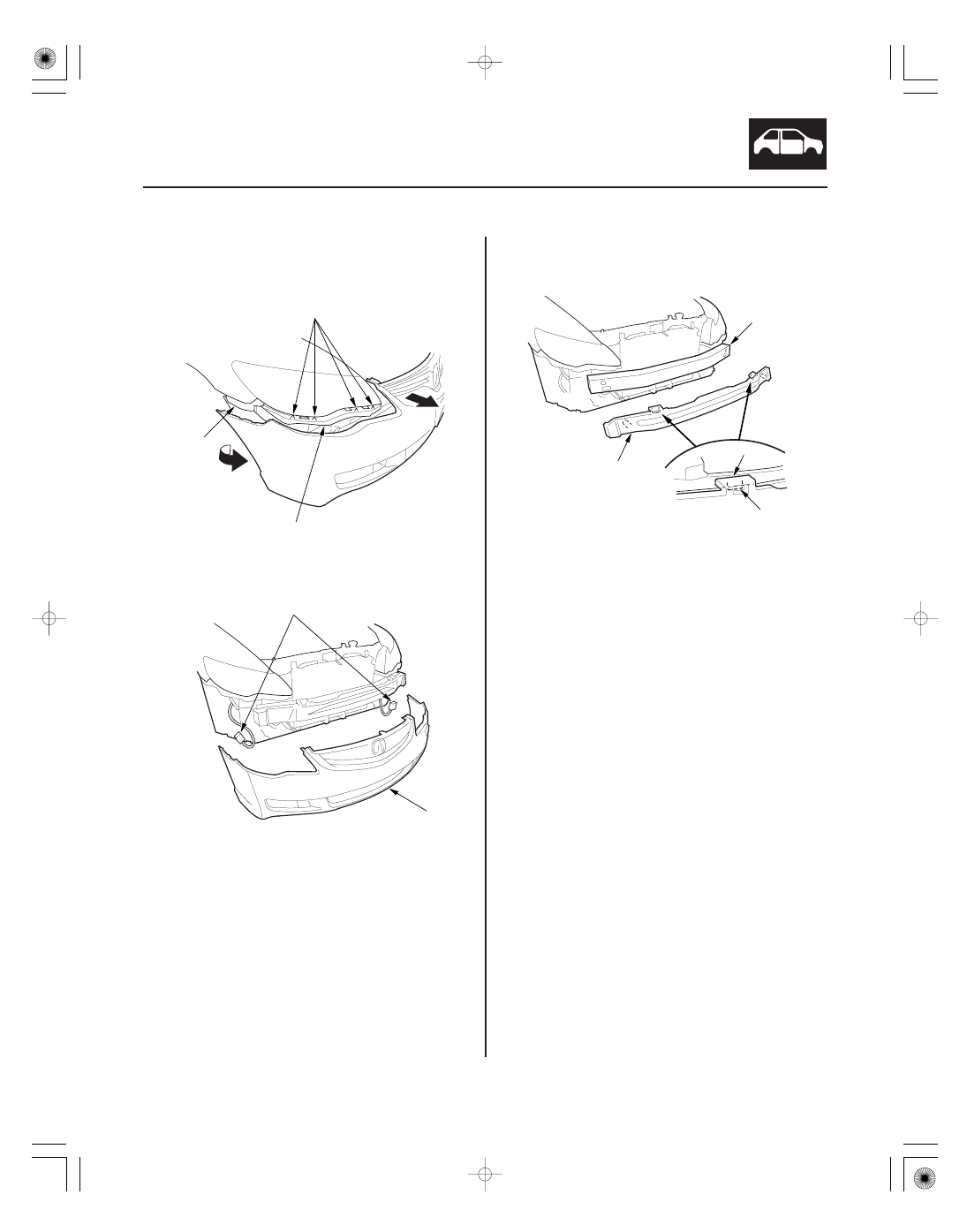

4. With the help of an assistant, while pulling the

wheel arch portion away from the side spacer (A),
pull the front bumper to release the bumper from
the hooks (B) on the corner upper beam (C).

5. If equipped, disconnect the front fog light

connectors (A) while holding the front bumper (B),
then remove the bumper.

6. Release the hooks (A), then remove the front

bumper absorber (B) from the front bumper beam
(C).

7. Install the bumper in the reverse order of removal,

and note these items:

• Make sure the front bumper engages the hooks

(of both corner upper beams and side spacers)
on each side securely.

• If the clips are damaged or stress-whitened,

replace them with new ones.

• Push the clips and the hooks into place securely.

08/08/21 15:04:10 61SNR030_200_0149

＊０１

ＳＮＲ９Ａ０ＤＪ１８５１３４１５０１７ＫＢＡＴ０２

＊０１

ＳＮＲ９Ａ０ＤＪ１８５１３４１５０２６ＫＢＡＴ００

’09 Model

’09 Model

20-148

20-148

Bumpers

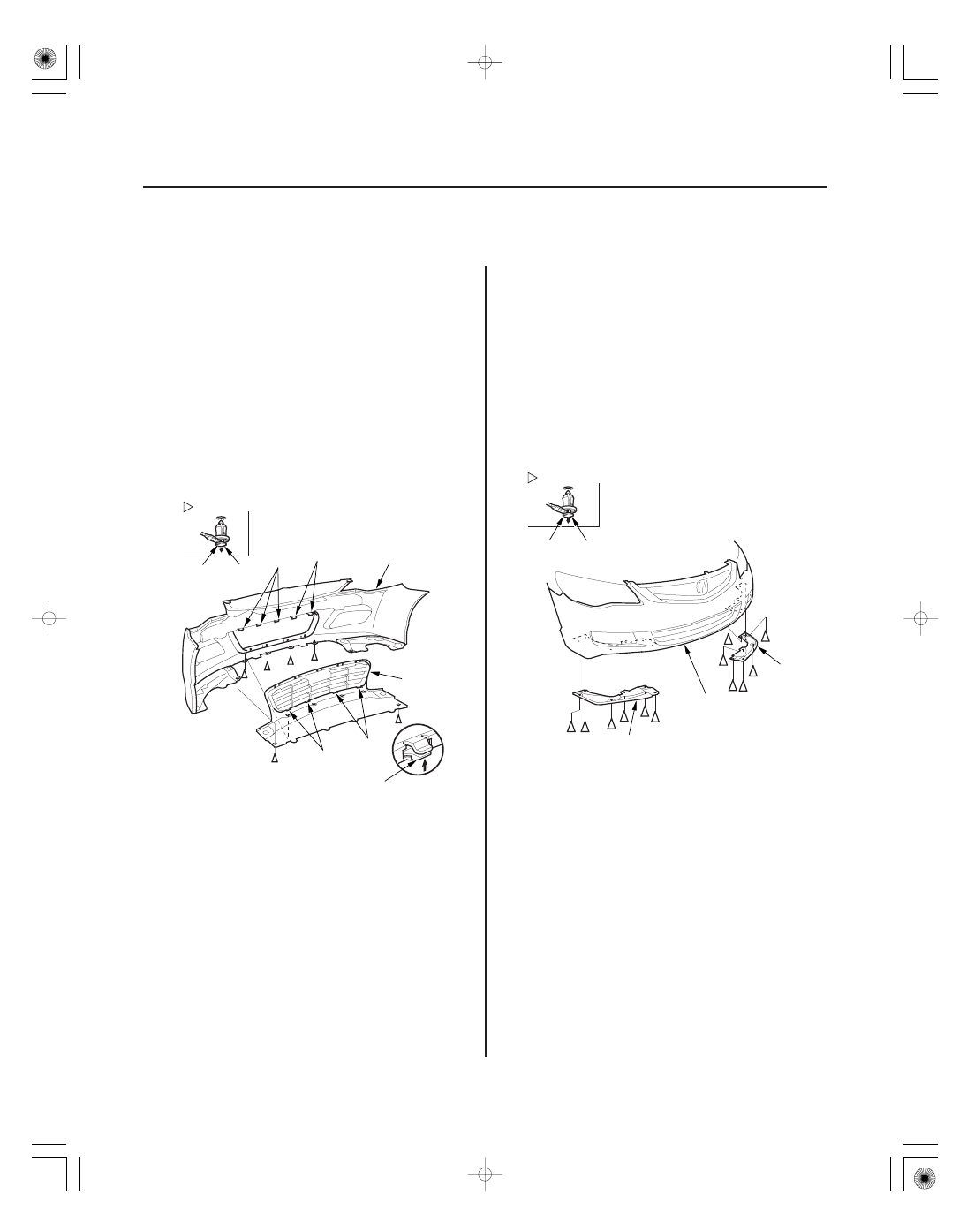

Front Bumper Lower Grille
Replacement

Front Bumper Lower Side Plate
Replacement

Fastener Locations

: Clip, 6

D

D

B

C

A

A

A

A

A

Fastener Locations

: Clip, 12

D

B

A

D

C

NOTE:

• Take care not to scratch the front bumper.
• Put on gloves to protect your hands.

1. Remove the front bumper (see page 20-146).

2. Detach the clips and release the hooks (A), then

remove the front bumper lower grille (B) from the
front bumper (C).

NOTE: To release the clips, pry up on the center pin
at the notch (D).

3. Install the grille in the reverse order of removal,

and note these items:

• If the clips are damaged or stress-whitened,

replace them with new ones.

• Push the clips and the hooks into place securely.

NOTE:

• Take care not to scratch the front bumper.
• Put on gloves to protect your hands.

1. Detach the clips, then remove the left front bumper

lower side plate (A) and the right front bumper
lower side plate (B) from the front bumper (C).

NOTE: To release the clips, pry up on the center pin
at the notch (D).

2. Install the plate in the reverse order of removal,

and note these items:

• If the clips are damaged or stress-whitened,

replace them with new ones.

• Push the clips into place securely.

08/08/21 15:04:11 61SNR030_200_0150
