＊０２

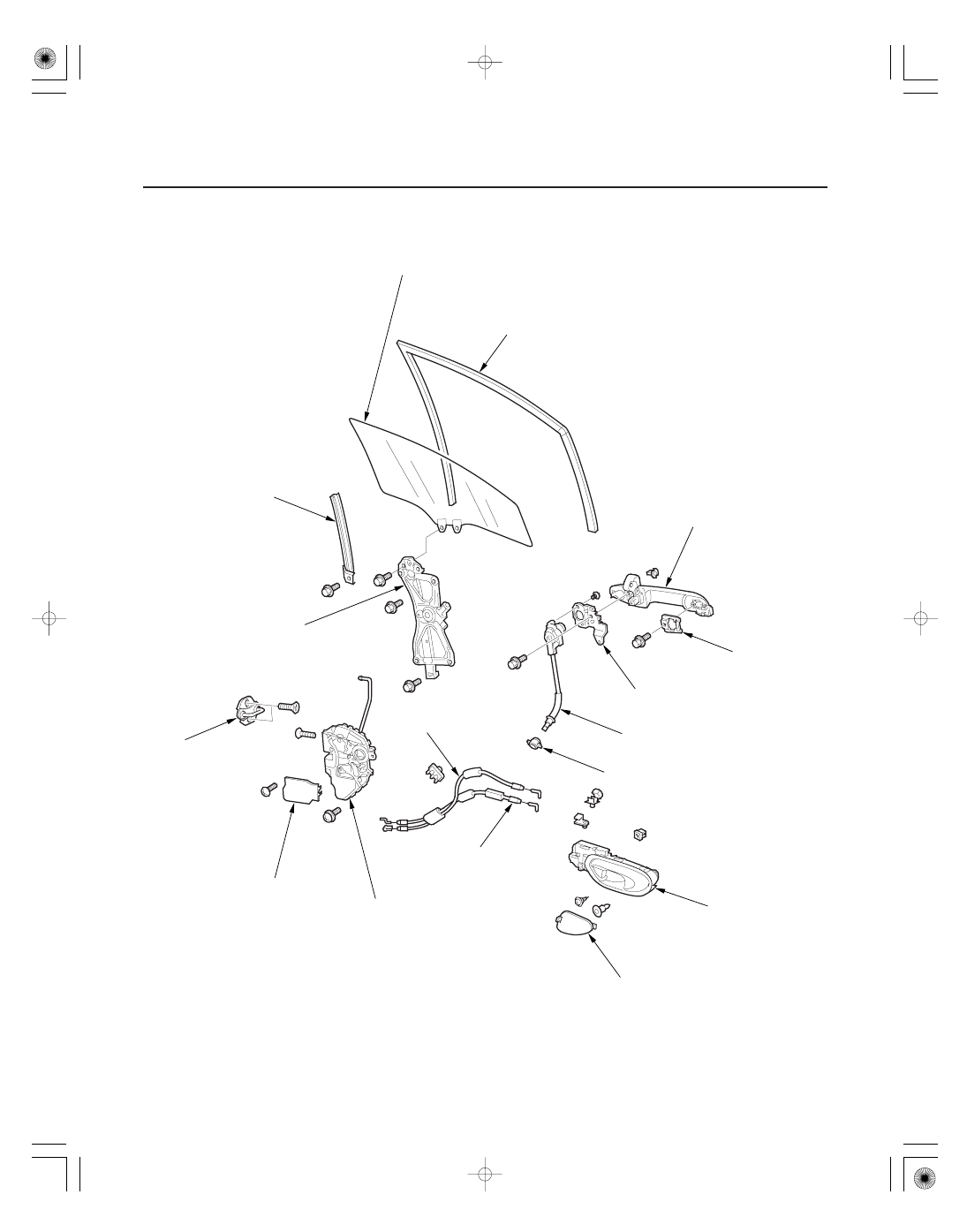

20-4

Doors

GLASS RUN CHANNEL

GLASS

SPACER

OUTER HANDLE
PROTECTOR

DOOR CYLINDER (Driver’s)

RETAINER

INNER HANDLE

INNER HANDLE CAP

LATCH CABLE

LATCH

LATCH PROTECTOR

STRIKER

INNER HANDLE CABLE

CENTER LOWER CHANNEL

REGULATOR

OUTER HANDLE

Replacement, page 20-14
Adjustment, page 20-28

Replacement, page 20-12

Adjustment,

page 20-31

Replacement,

page 20-14

Replacement,

page 20-9

08/08/21 14:58:53 61SNR030_200_0006

＊０１

ＳＮＲ９Ａ００Ｊ１６１６６２０００００ＤＡＡＴ００

20-5

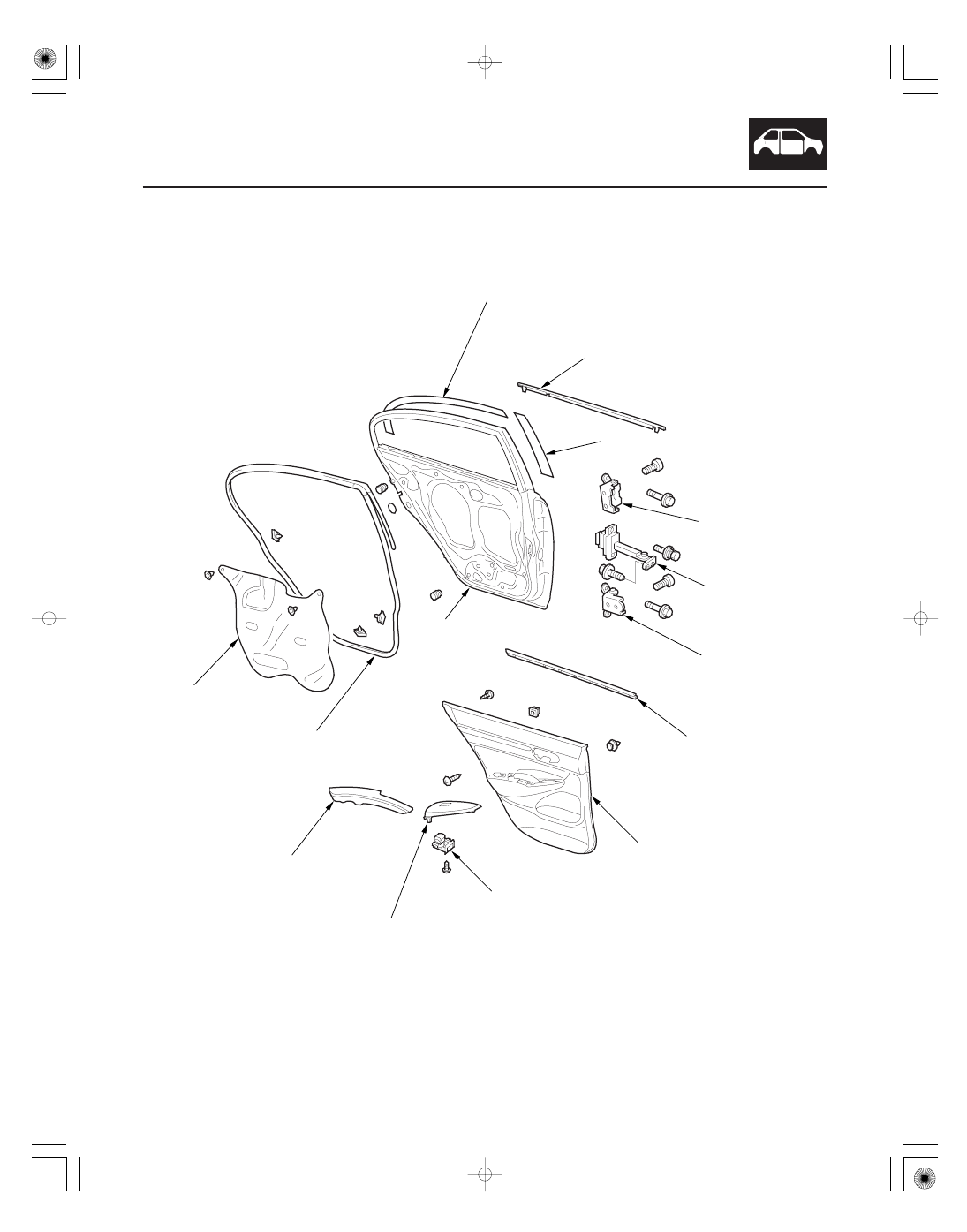

Component Location Index - Rear Door

DOOR ROOF OUTER TRIM

DOOR CENTER OUTER TRIM

DOOR

HINGE

DOOR CHECKER

HINGE

DOOR PANEL

POWER WINDOW SWITCH

SWITCH PANEL

ARMREST

DOOR WEATHERSTRIP

PLASTIC COVER

DOOR GLASS
INNER WEATHERSTRIP

DOOR GLASS OUTER WEATHERSTRIP

Position Adjustment, page 20-29

Removal/Installation,

page 20-17

Replacement, page 20-27

Replacement, page 20-26

08/08/21 14:58:54 61SNR030_200_0007

＊０２

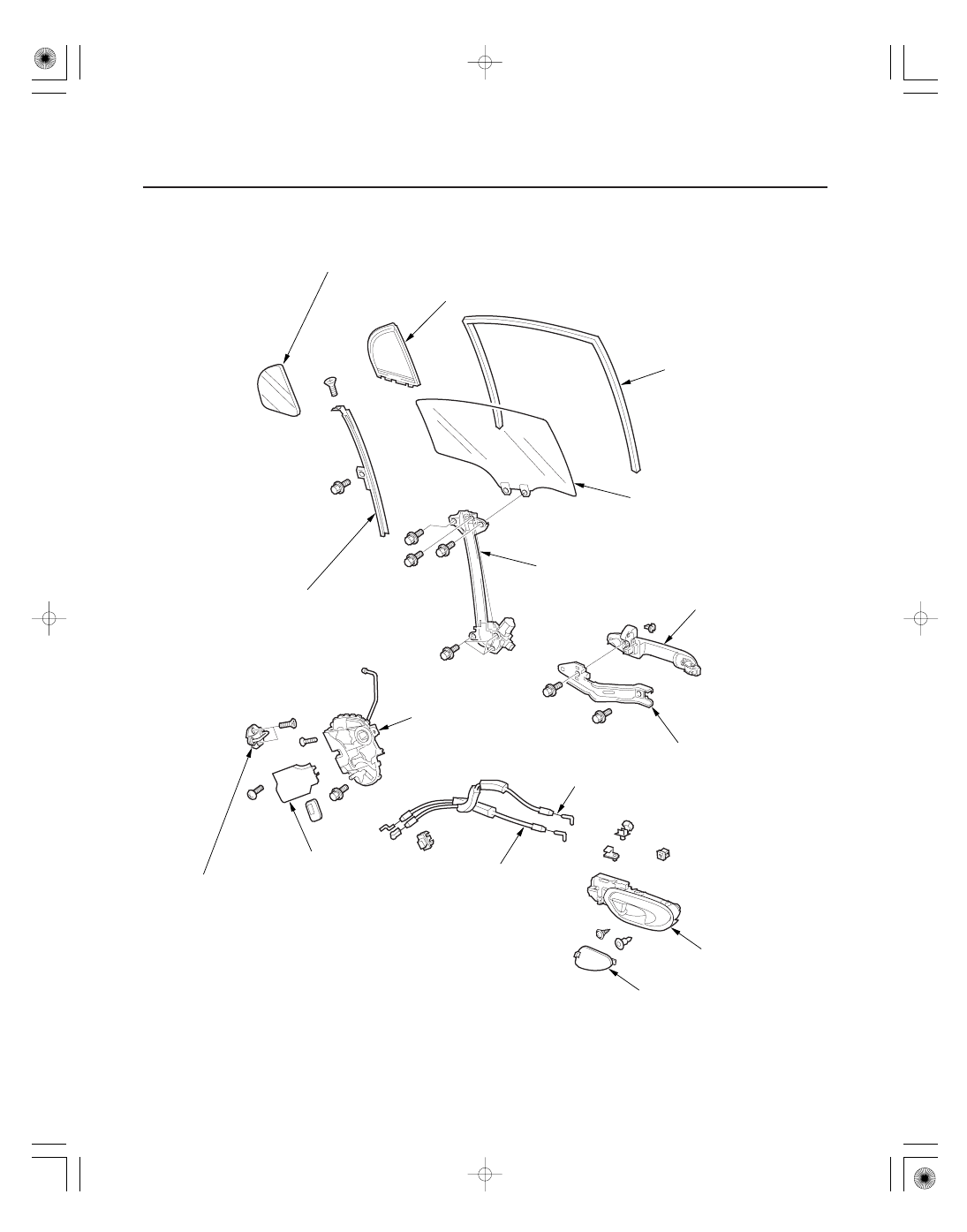

20-6

Doors

QUARTER GLASS

QUARTER SEAL

GLASS

GLASS RUN CHANNEL

REGULATOR

OUTER HANDLE

LATCH

STRIKER

REAR LOWER CHANNEL

INNER HANDLE CABLE

INNER HANDLE CAP

INNER HANDLE

LATCH CABLE

OUTER HANDLE
PROTECTOR

LATCH PROTECTOR

Replacement, page 20-23

Replacement, page 20-23
Adjustment, page 20-28

Replacement, page 20-23

Replacement,

page 20-19

Replacement, page 20-21

Adjustment, page 20-21

08/08/21 14:58:56 61SNR030_200_0008

０１

０１

＊０１

０４

ＳＮＲ９Ａ００Ｊ１６１２６７２１４０１ＫＤＡＴ１０

Special Tools Required

20-7

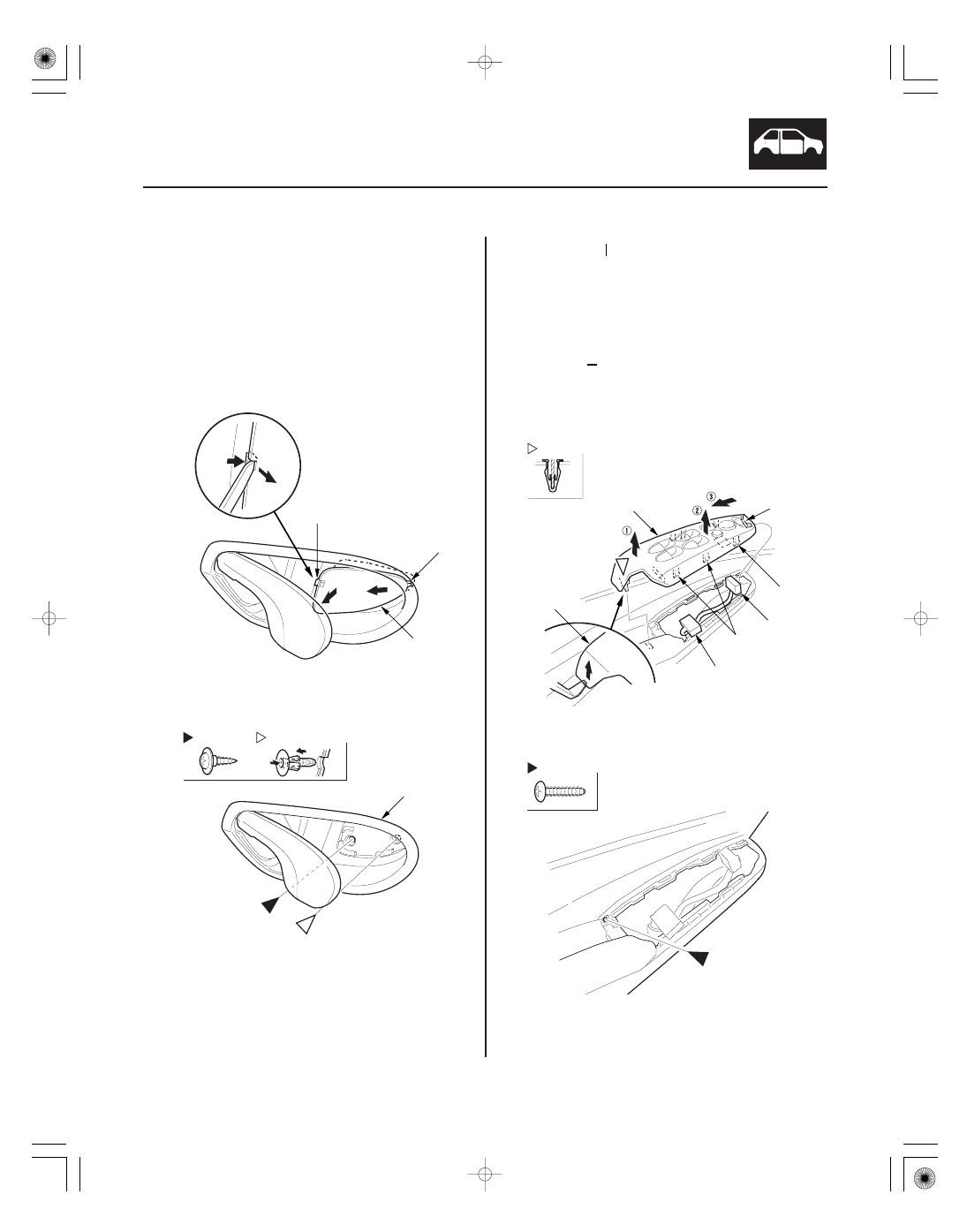

Front Door Panel Removal/Installation

A

B

C

Fastener Locations

: Screw, 1

: Clip, 1

A

Fastener Location

: Clip, 1

A

B

C

D

B

E

A

Fastener Location

: Screw, 1

KTC trim tool set SOJATP2014

NOTE: Use the appropriate tool from the KTC trim tool
set to avoid damage when removing components.

1. Raise the glass fully.

2. Pry out on the rear portion of the inner handle cap

(A) with the appropriate trim tool, then release the
hooks (B, C).

3. Remove the screw and the clip securing the inner

handle (A).

4. Remove the power window switch panel (A).

–1 Pry up on the rear edge of the switch panel

with the appropriate trim tool, then release the
rear clip.

–2 Pull out along the edge of the panel to release

all of the hooks (B).

–3 Pull the switch panel rearward to release the

front hook (C).

–4 Disconnect the power mirror switch connector

(D) (driver’s) and the power window switch
connector (E).

5. Remove the screw.

08/08/21 14:58:57 61SNR030_200_0009

07AAC-SEPA240
