Special Tools Required

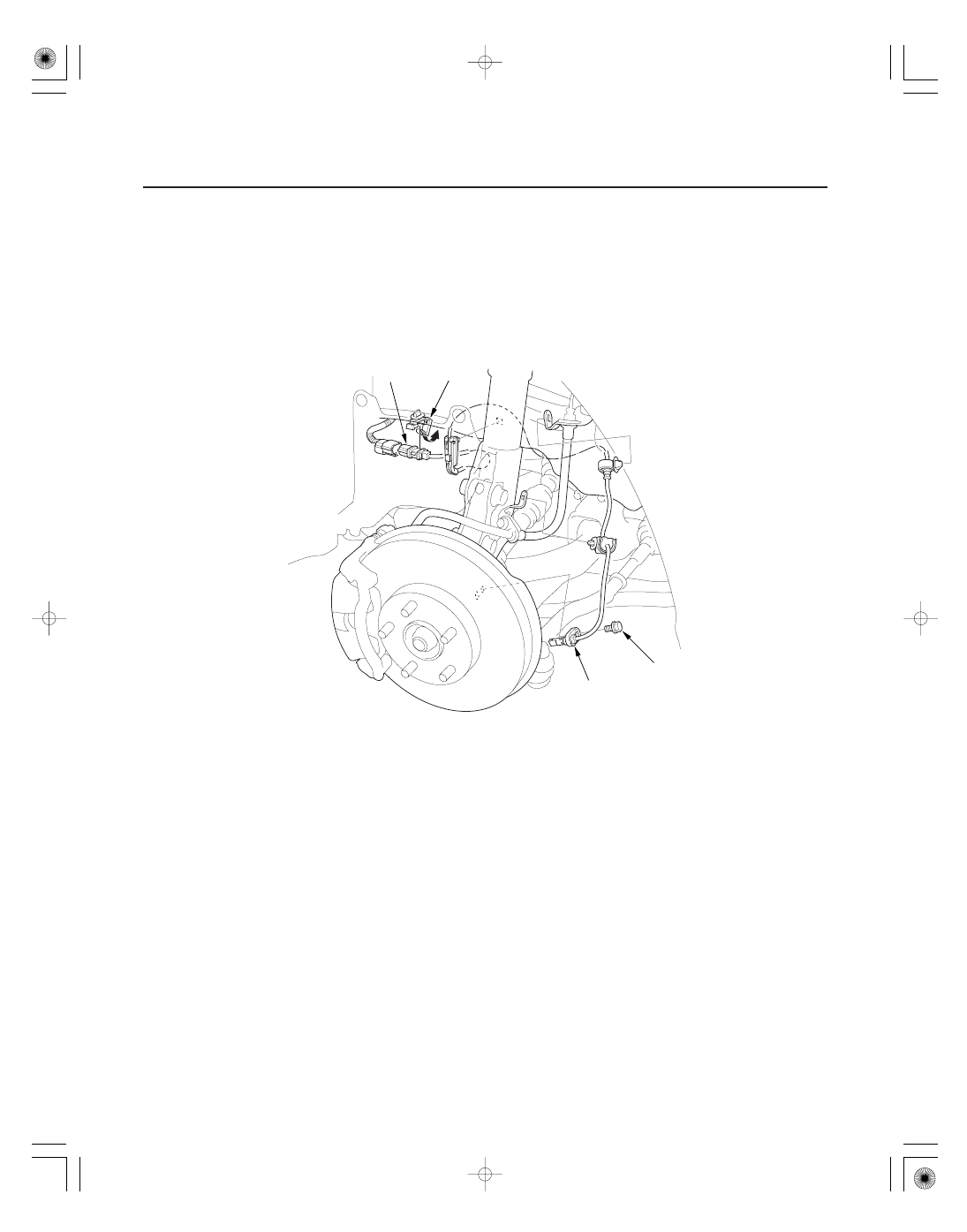

Front

19-92

ABS Components

Wheel Speed Sensor Replacement

A

B

C

9.8 N·m
(1.0 kgf·m,
7.2 lbf·ft)

Guide pin tool 07AAG-SVBA100

1. Turn the ignition switch to LOCK (0).

2. Release the connector clamp (A), then disconnect the wheel speed sensor connector (B).

3. Remove the clips, the bolt, and the wheel speed sensor (C).

4. Install the wheel speed sensor in the reverse order of removal, and note these items:

• Install the sensor carefully to avoid twisting the wires.
• If the wheel speed sensor comes in contact with the wheel bearing, it is faulty. Investigate the cause before

replacing the sensor.

5. Start the engine, and make sure the ABS indicator goes off.

6. Test-drive the vehicle, and make sure the ABS indicator does not come on.

08/08/21 15:04:46 61SNR030_190_0092

＊０１

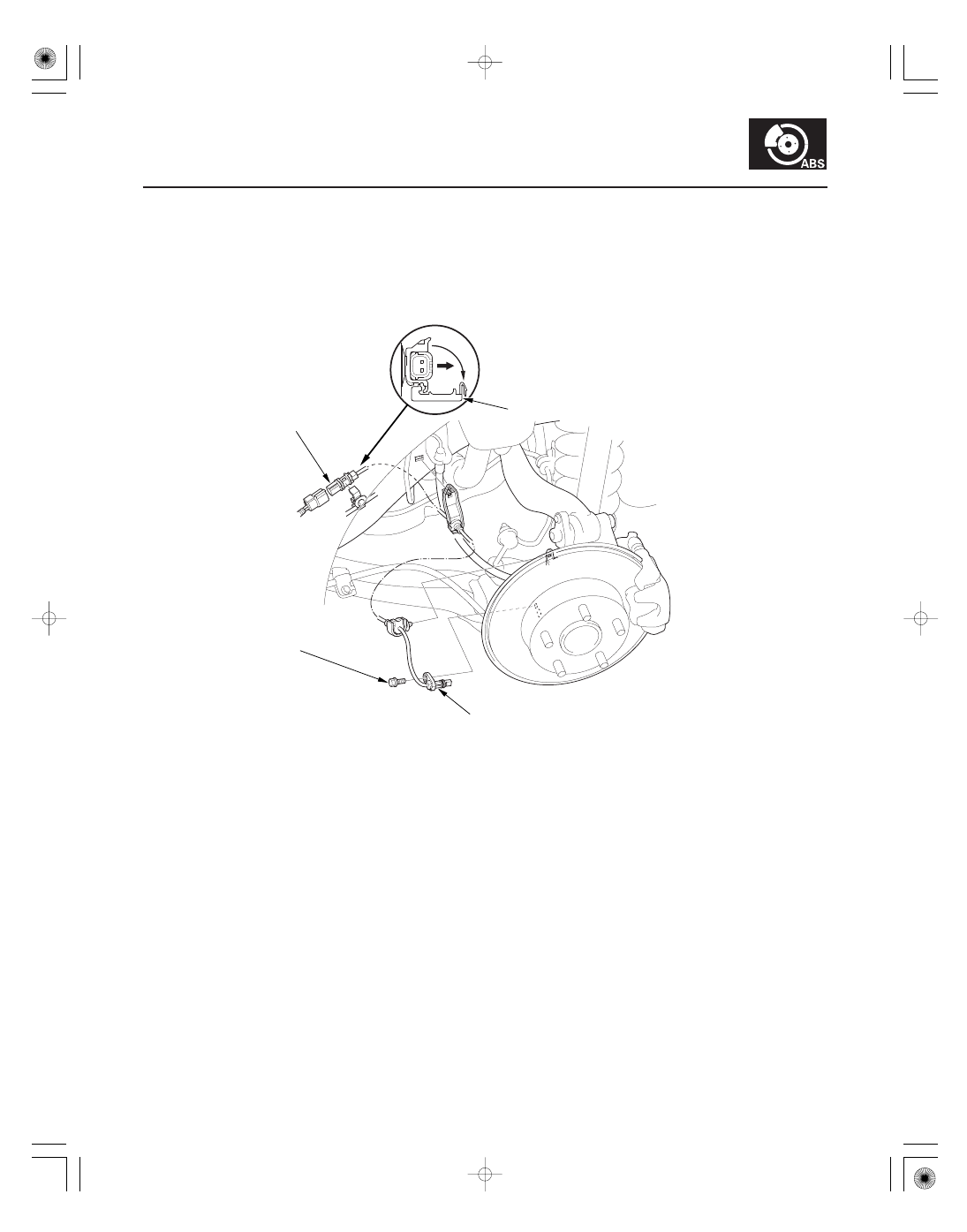

Rear

19-93

Right side

9.8 N·m
(1.0 kgf·m,
7.2 lbf·ft)

A

B

C

1. Turn the ignition switch to LOCK (0).

2. Release the connector clamp (A), then disconnect the wheel speed sensor connector (B).

3. Remove the clips, the bolt, and the wheel speed sensor (C).

08/08/21 15:04:46 61SNR030_190_0093

＊０２

＊０３

＊０４

19-94

ABS Components

B

A

A
07AAG-SVBA100

B
07AAG-SVBA100

A

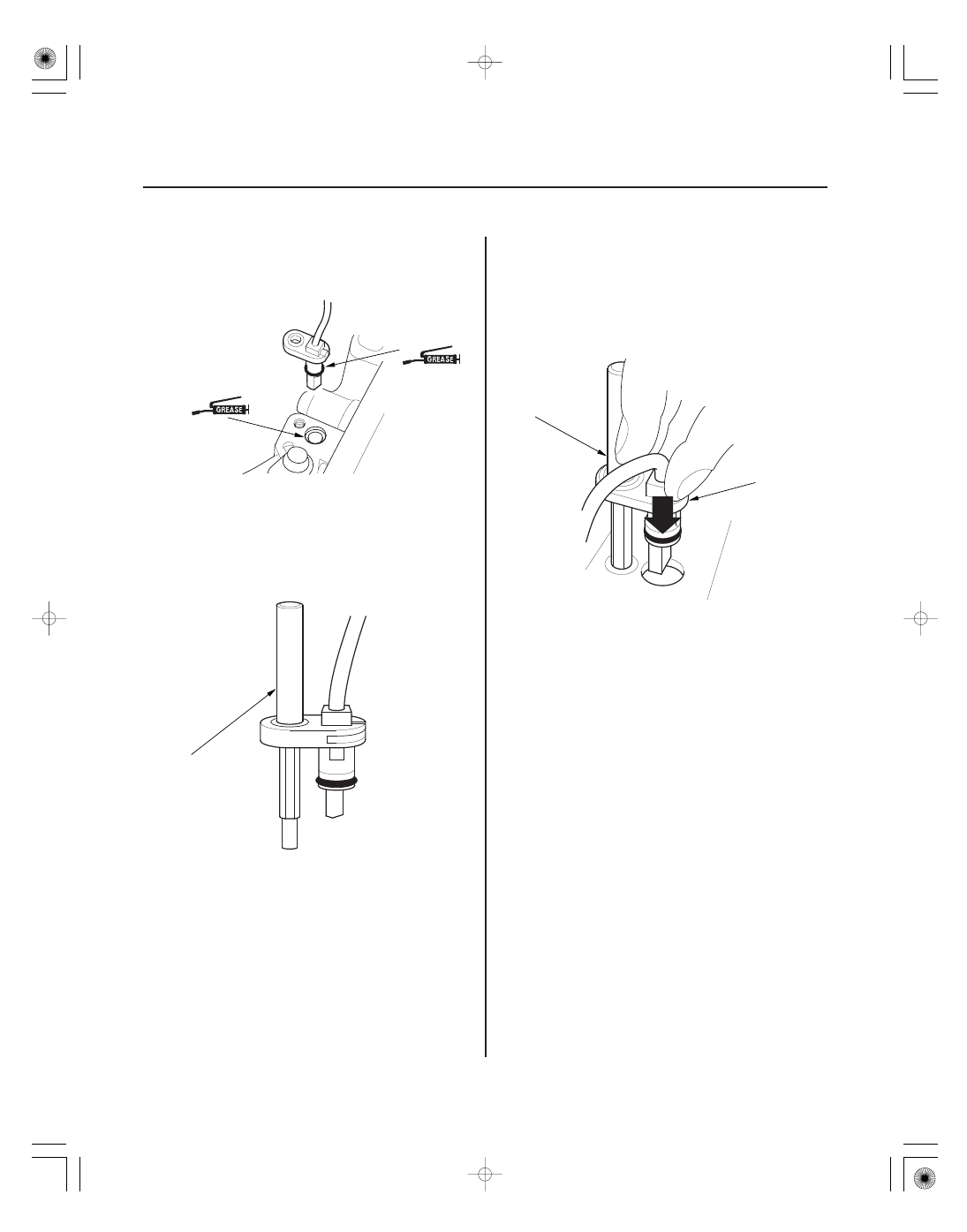

4. Apply multi-purpose grease to the wheel speed

sensor O-ring (A) and the sensor hole in the knuckle
(B).

5. Insert the guide pin tool (A) into the wheel speed

sensor bolt hole until the shoulder of the tool
contacts the wheel speed sensor bracket.

NOTE: To prevent O-ring damage, the wheel speed
sensor must be installed with the guide pin tool.

6. Insert the wheel speed sensor (A) and the guide pin

tool (B) into the bolt hole on the knuckle.

NOTE: To ensure proper alignment when pushing
the wheel speed sensor into the knuckle housing,
do not hold the sensor bracket during installation,
hold the sensor wire.

7. Gently push and pull the wheel speed sensor in and

out to make sure the O-ring is sliding properly in its
housing. While you are doing this, make sure the
sensor doesn’t come out of the knuckle assembly. If
the sliding effort is too high, remove the wheel
speed sensor, inspect the O-ring for damage, and
start the installation process again.

8. Remove the guide pin tool, then install the bolt, and

tighten it to specified torque.

9. Clean the mating surfaces between the brake disc

and the inside of the wheel, then install the front
wheel.

10. Start the engine, and make sure the ABS indicators

go off.

11. Test-drive the vehicle, and make sure the ABS

indicators do not come on.

08/08/21 15:04:46 61SNR030_190_0094

＊０１

ＳＮＲ９ＡＣ７Ｄ５２１００００００００ＤＡＡＴ００

19-96

VSA System Components

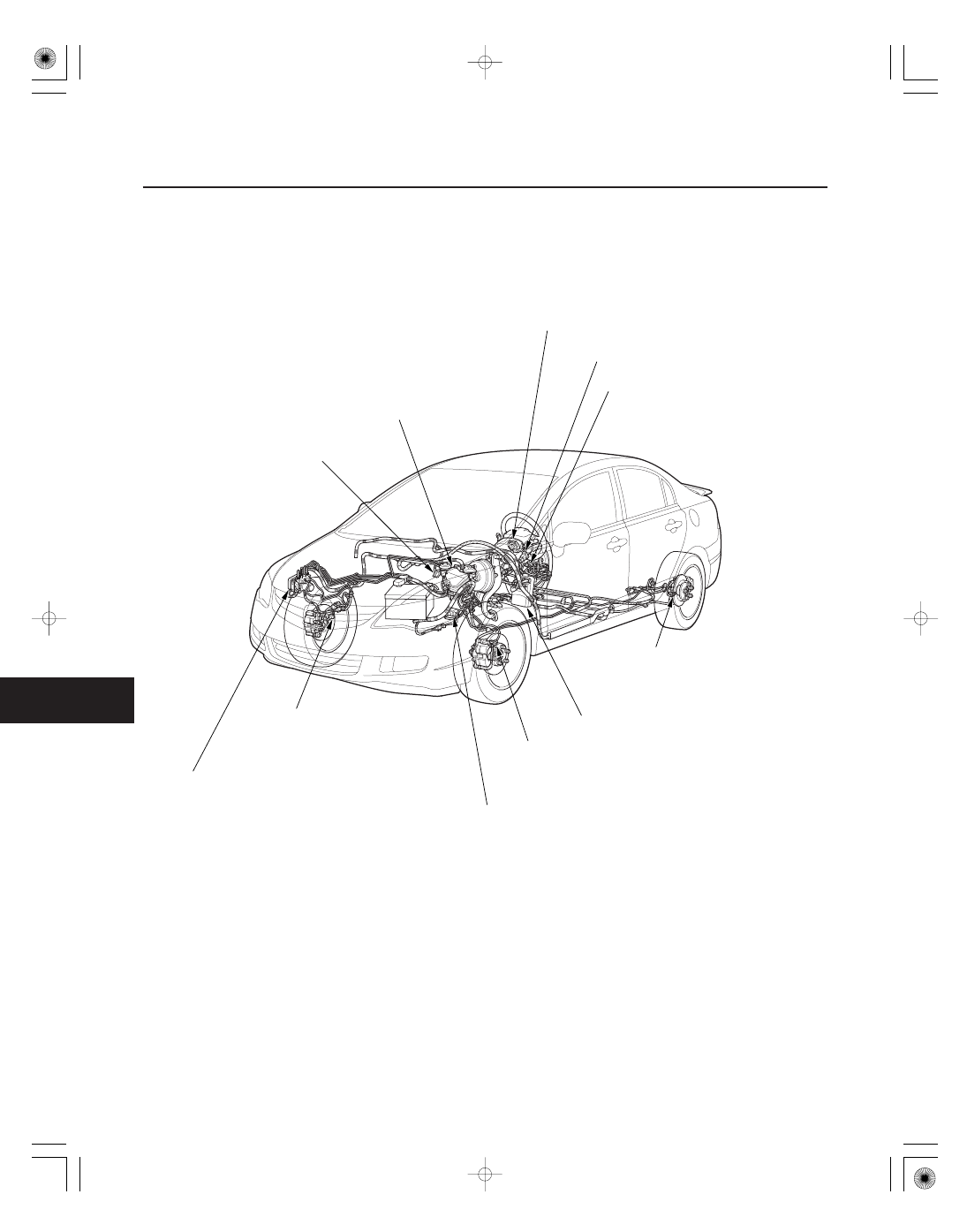

Component Location Index

DATA LINK CONNECTOR (DLC)

UNDER-HOOD FUSE/RELAY BOX

VSA MODULATOR-CONTROL UNIT

UNDER-DASH FUSE/RELAY BOX

LEFT-FRONT WHEEL SPEED SENSOR

STEERING ANGLE SENSOR

VSA OFF SWITCH

RIGHT-REAR WHEEL SPEED SENSOR

YAW RATE-LATERAL
ACCELERATION SENSOR

WHEEL BEARING
(MAGNETIC ENCODER)

HUB BEARING UNIT
(MAGNETIC ENCODER)

RIGHT-FRONT WHEEL SPEED SENSOR

WHEEL BEARING
(MAGNETIC ENCODER)

LEFT-REAR WHEEL SPEED SENSOR

HUB BEARING UNIT
(MAGNETIC ENCODER)

Removal and Installation, page 19-171

Replacement, page 19-173

Replacement, page 19-168

Test, page 19-170

Replacement, page 19-174

Replacement, page 19-169

Replacement, page 18-18

Replacement, page 18-32

Replacement, page 19-173

Replacement, page 18-18

Replacement, page 19-174

Replacement, page 18-32
